openstack云计算平台 4（镜像封装、块存储服务）

一、镜像封装

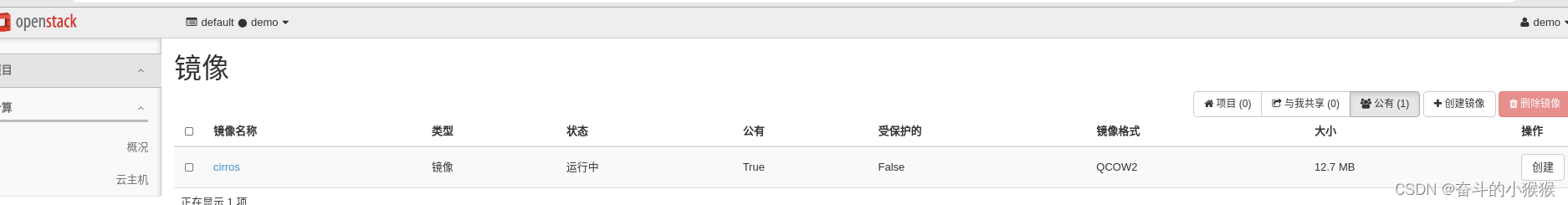

目前我们只有一个测试镜像，接下来我们去构建一个镜像

点击虚拟机镜像指导手册：点击

点击centOS镜像

通过图像化方式virt-manager管理虚拟机；

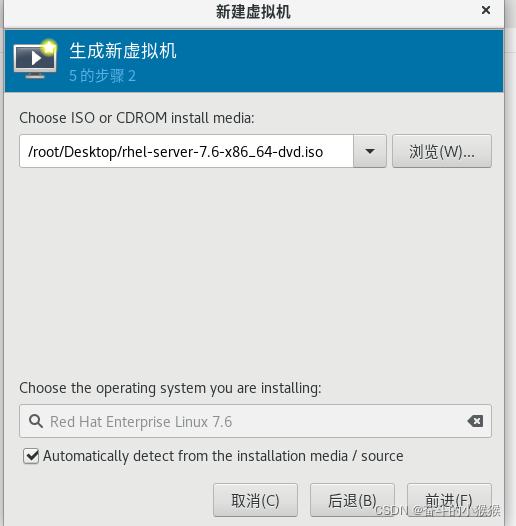

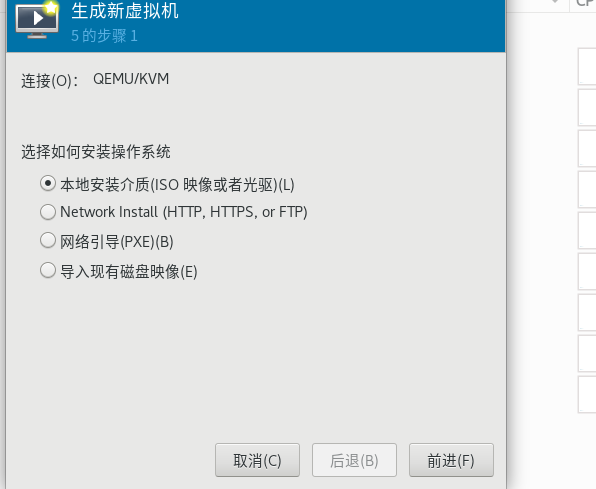

通过ISO安装

封装的是7.6版本的

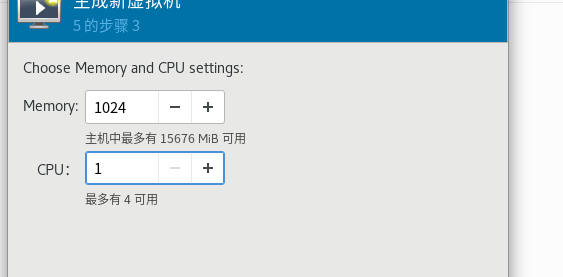

选择内存和CPU

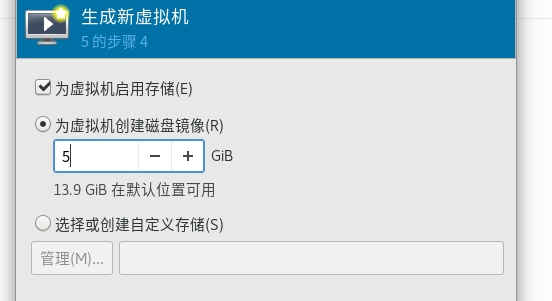

选择磁盘镜像

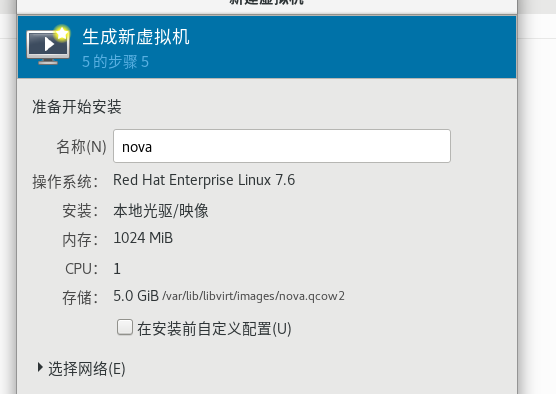

起名为nova，点击运行

进入后修改时区，禁用KDUMP

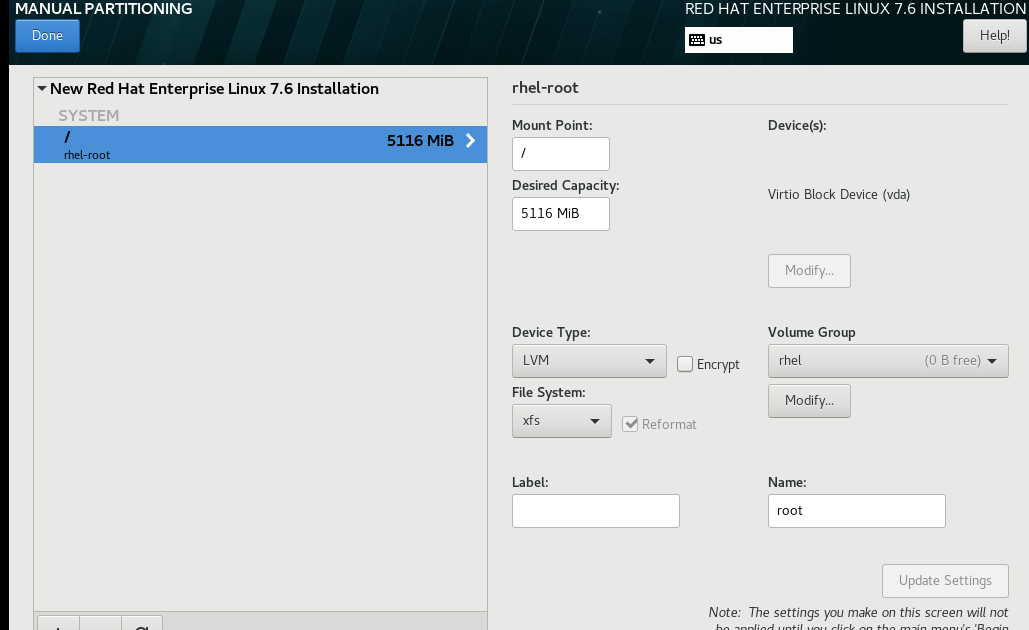

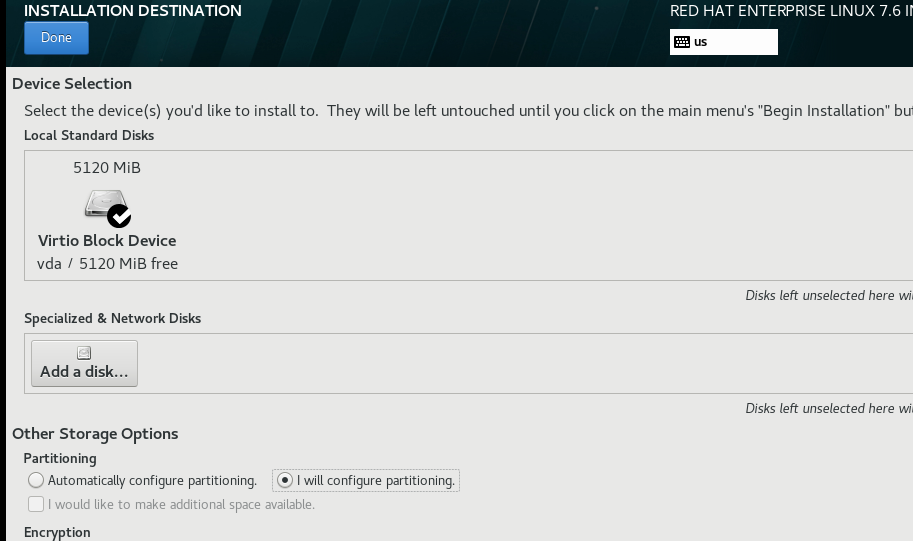

选择自定义分区

只需要一个根分区即可

7.6版本默认是xfs文件系统

赋予超户密码，点击安装

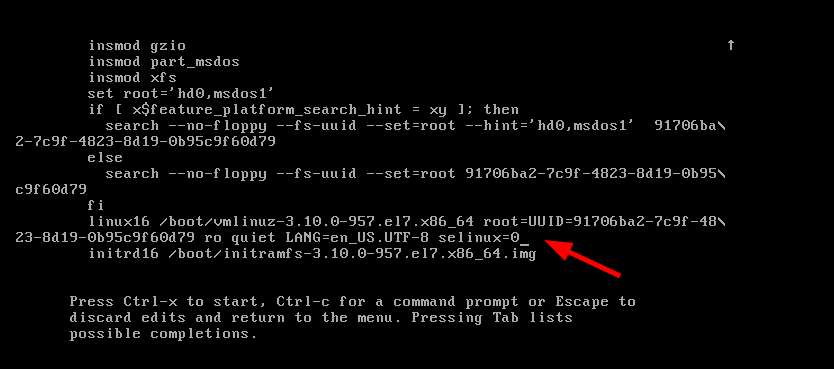

按e，进行以下设定（禁用selinux），之后按ctrl-x开始引导

编辑selinux配置文件

禁用selinux

可以看到selinux已经被禁用，还需要关闭防火墙（systemctl disable --now firewalld）

编辑网卡配置文件（dhcp网络协议）

手动添加一个ip地址

宿主机可以进行远程连接

rhel7.6的镜像在宿主机的Apache发布目录下

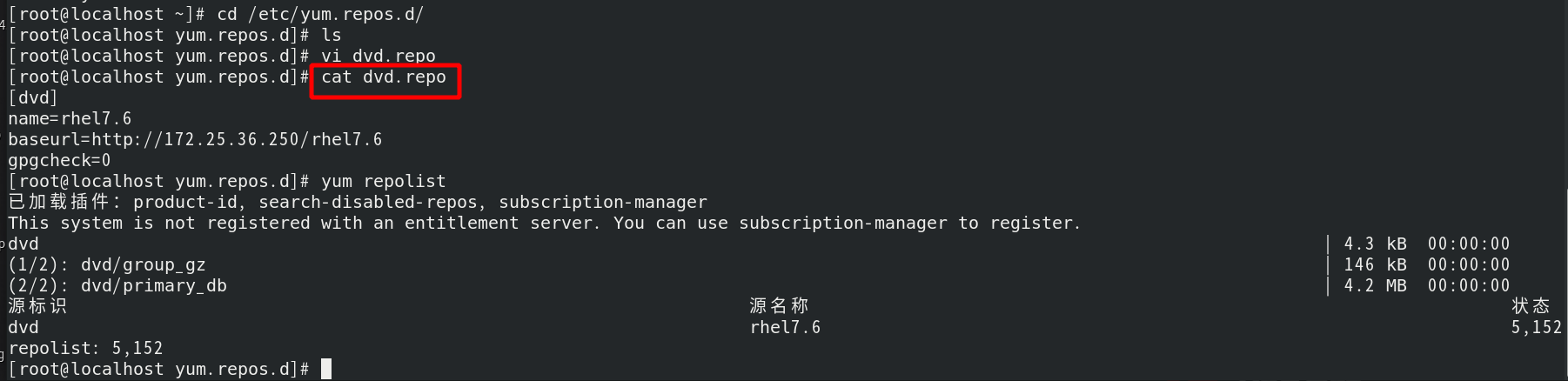

配置yum源文件

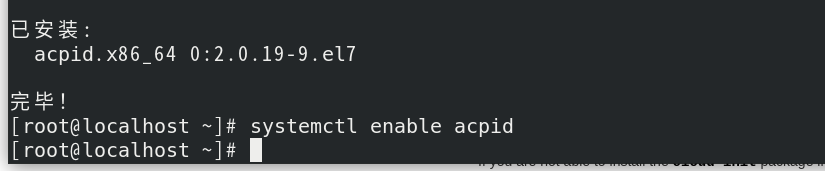

安装ACPID服务，要使hypervisor能够重新启动或关闭实例（云主机）；
并配置其在系统启动时自动启动。

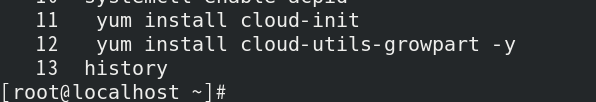

配置以获取元数据实例必须与元数据服务交互，以便在启动时执行几个任务。例如，实例必须获取ssh公钥并运行用户数据脚本。要确保实例执行这些任务，需要安装：

1、cloud-init （云主机初始化），它是Ubuntu cloud-init包的一个端口；
2、cloud-utis-growpart，允许分区调整大小为了正确调整根分区的大小，其中包含允许使用cloud-init调整磁盘大小的适当工具。

编辑/etc/cloud/cloud. cfg文件
禁用zero conf路由对于访问元数据服务的实例

修改grub

加入以下控制台参数，可以看到云主机的引导日志

关机，一旦关机就不要再启动

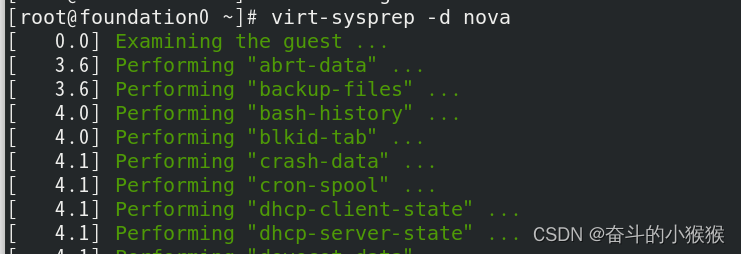

在宿主机清理虚拟机临时及缓存文件

可以看到此时母镜像为5.1G

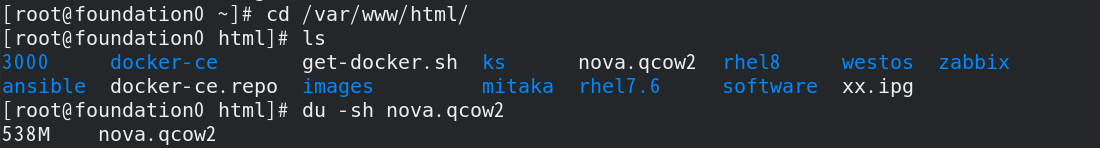

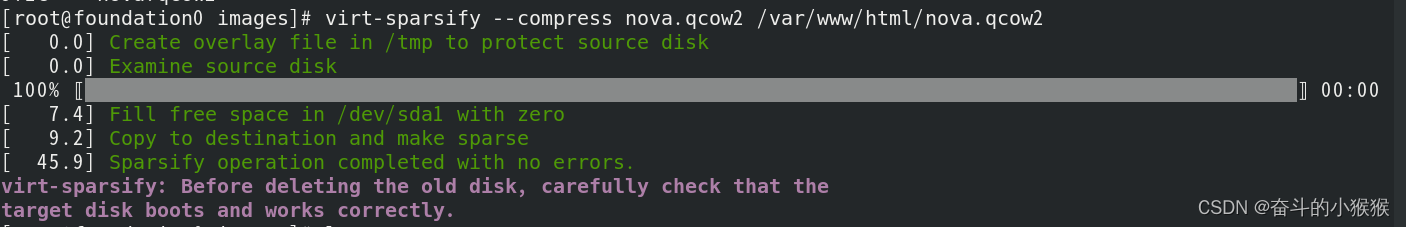

继续对母镜像进行压缩操作，输出到宿主机Apache默认发布目录

此时压缩后的母镜像只有538M，便于推送到openstack云计算平台

以admin用户身份登陆，点击创建镜像

设置如下（表示在运行nova镜像时至少需要5G的磁盘和512M内存），点击创建镜像

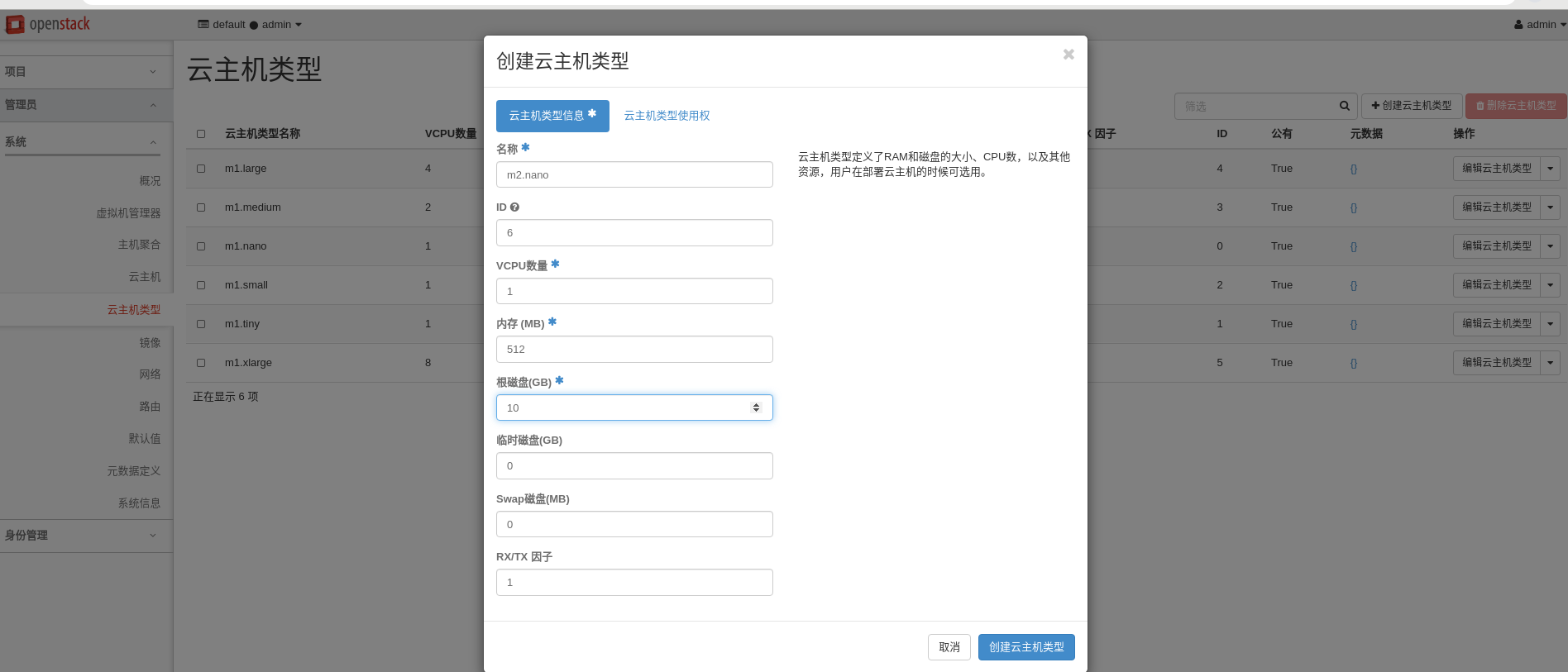

之后点击云主机类型，选择创建云主机类型

创建成功

接下来用demo用户身份登陆，点击云主机，选择创建云主机

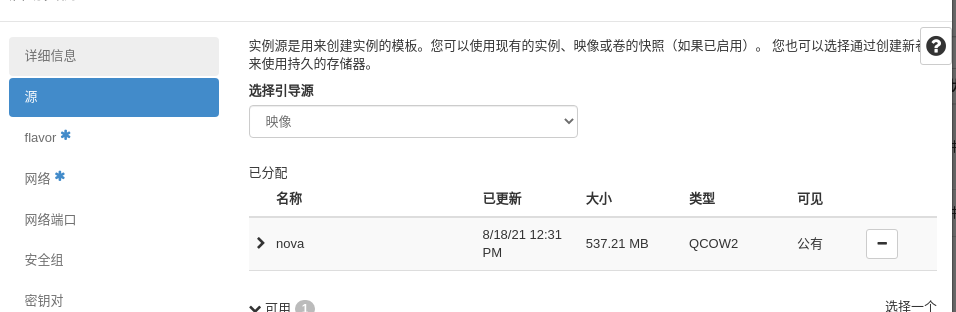

选择镜像

选择类型

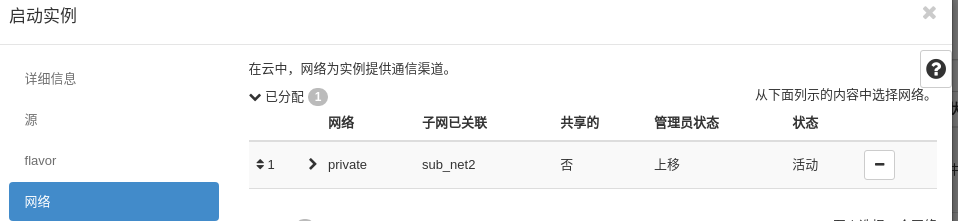

选择网络

选择安全组

导入密钥对

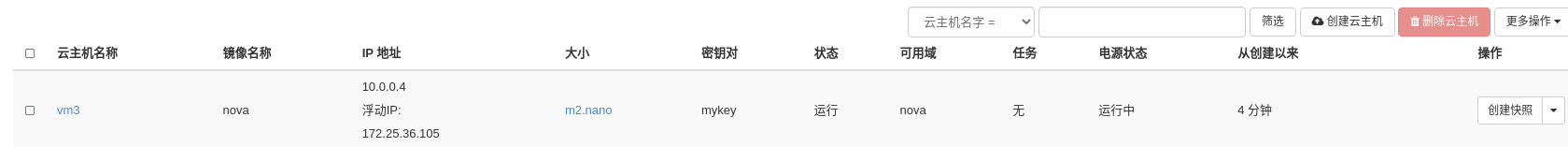

创建成功，点击最右侧的倒三角，选择控制台

可以看到云主机的启动日志

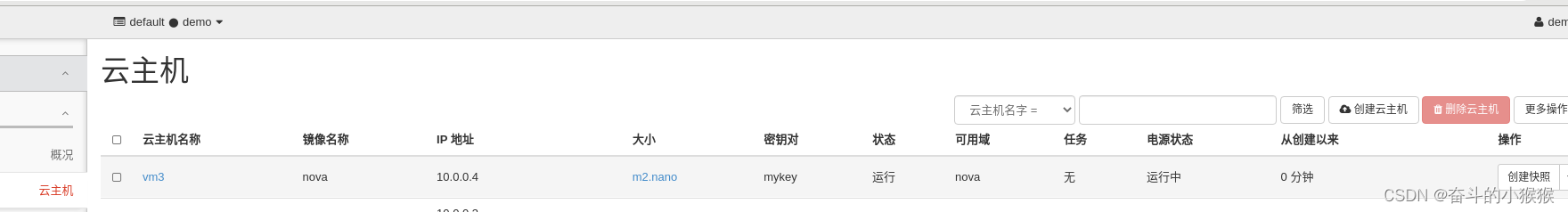

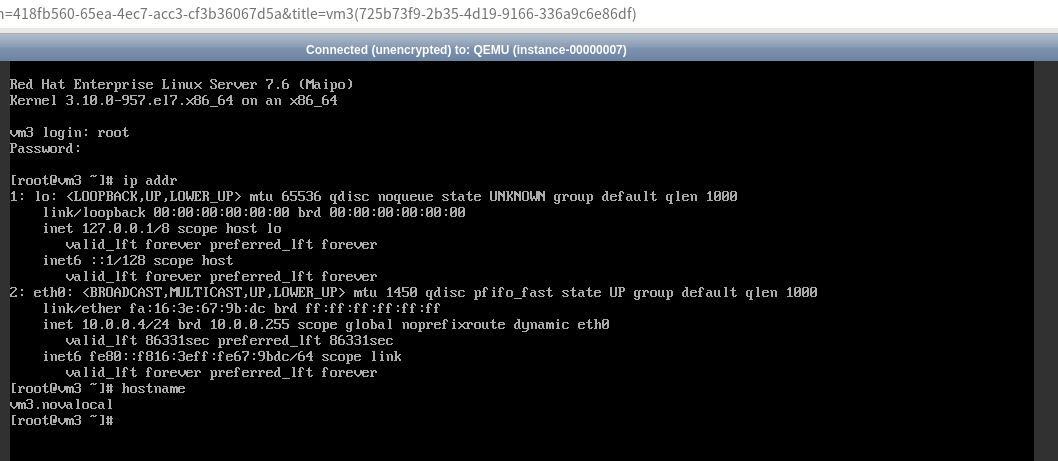

进入系统，root用户登陆，可以看到分配到的ip是10.0.0.4

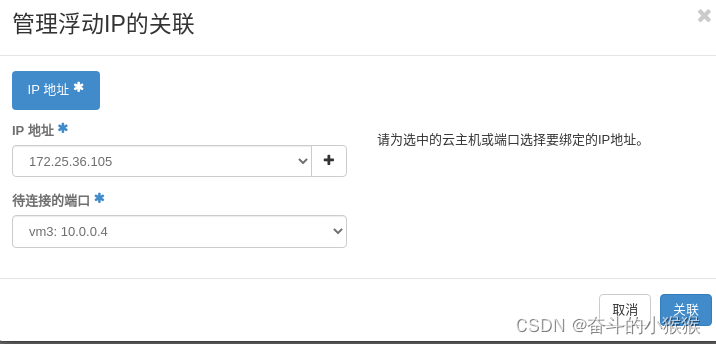

点击绑定浮动ip，自动分配一个公共网络的ip

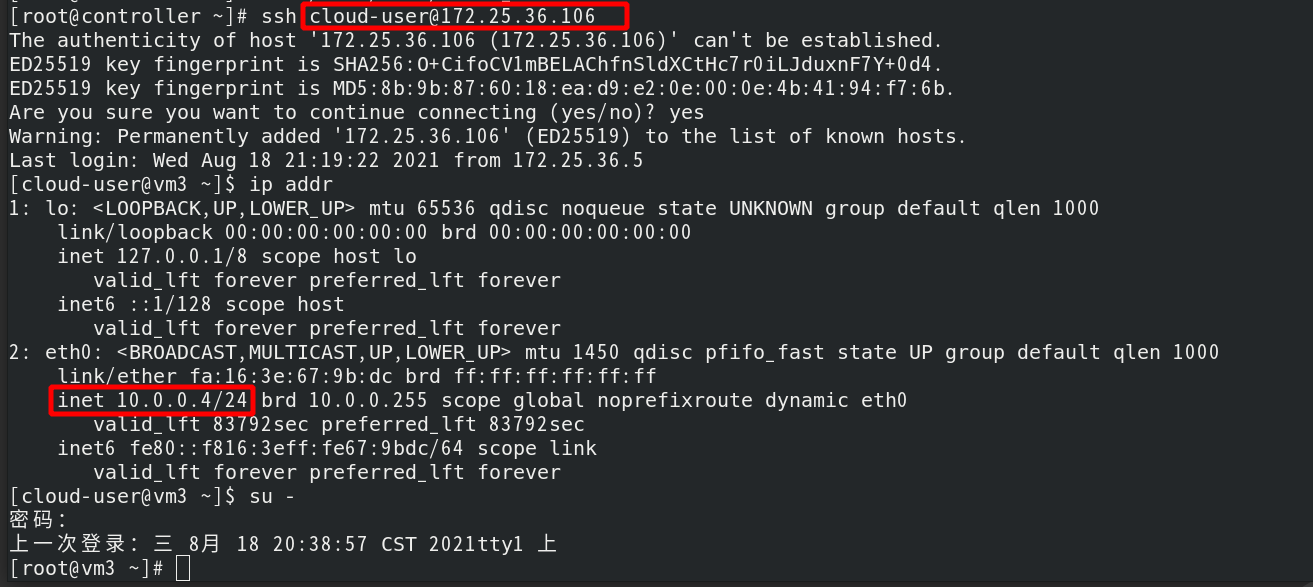

使用cloud-user用户身份登陆云主机；
su 切换到root用户

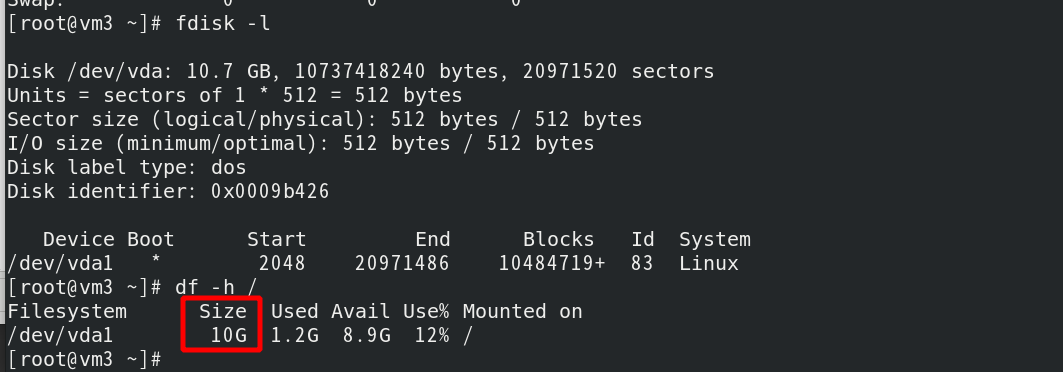

可以看到磁盘被动态拉伸了（封装的时候是5G–> 10G）

二、块存储服务

1.简介

OpenStack块存储服务(cinder)为虚拟机添加持久的存储，块存储提供一个基础设施为了管理卷，以及和OpenStack计算服务交互，为实例提供卷。此服务也会激活管理卷的快照和卷类型的功能。

块存储服务通常包含下列组件：

• cinder-api
  接受API请求，并将其路由到cinder-volume执行。
• cinder-volume
  与块存储服务和例如cinder-scheduler的进程进行直接交互。它也可以与这些进程通过一个消息队列进行交互。cinder-volume服务响应送到块存储服务的读写请求来维持状态。它也可以和多种存储提供者在驱动架构下进行交互。
• cinder-scheduler守护进程
  选择最优存储提供节点来创建卷。其与nova-scheduler组件类似。
• cinder-backup守护进程
  cinder-backup服务提供任何种类备份卷到一个备份存储提供者。就像cinder-volume服务，它与多种存储提供者在驱动架构下进行交互。
• 消息队列
  在块存储的进程之间路由信息。

2.环境部署

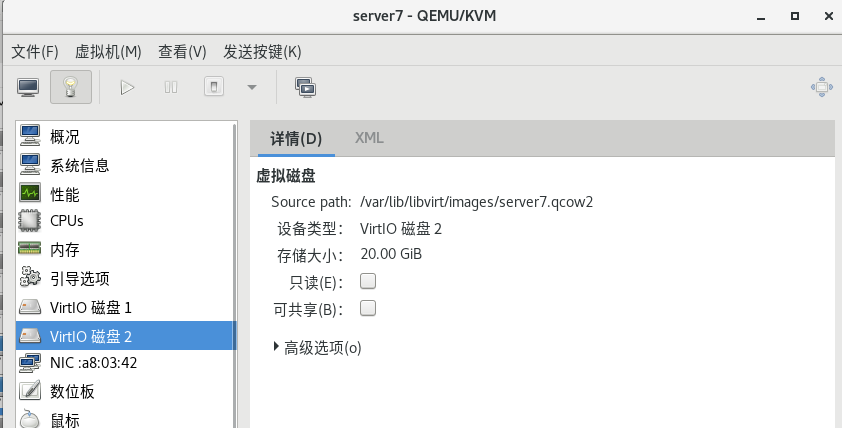

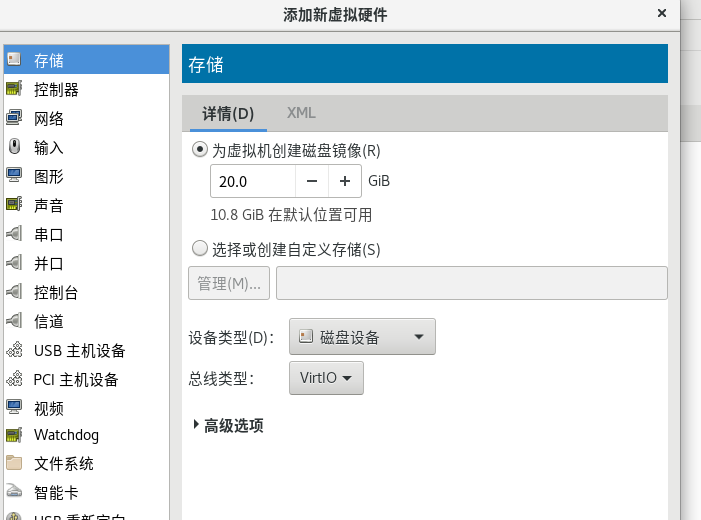

新创建一个虚拟机server7，再添加一块20G的虚拟磁盘


重新设置主机名，为块存储节点

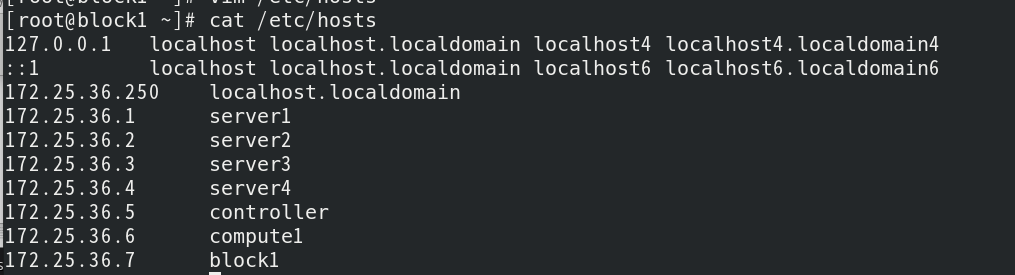

加入域名解析

3.安装并配置控制节点

接下来，首先在控制节点上安装和配置块设备存储服务，即 cinder。这个服务需要至少一个额外的存储节点，以向实例提供卷。在安装和配置块存储服务之前，必须创建数据库、服务证书和API端点。

完成下面的步骤以创建数据库：

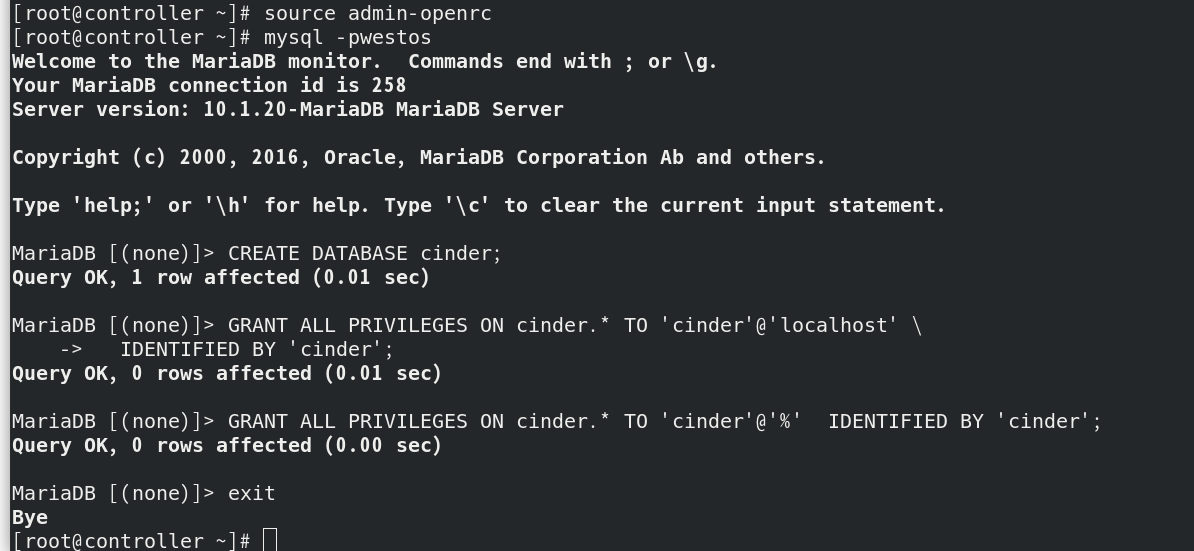

控制节点使用admin用户身份，用数据库连接客户端以 root 用户连接到数据库服务器；
创建 cinder 数据库；
允许 cinder 数据库合适的访问权限

要创建服务证书，完成这些步骤：
创建一个 cinder 用户

添加 admin 角色到 cinder 用户上；

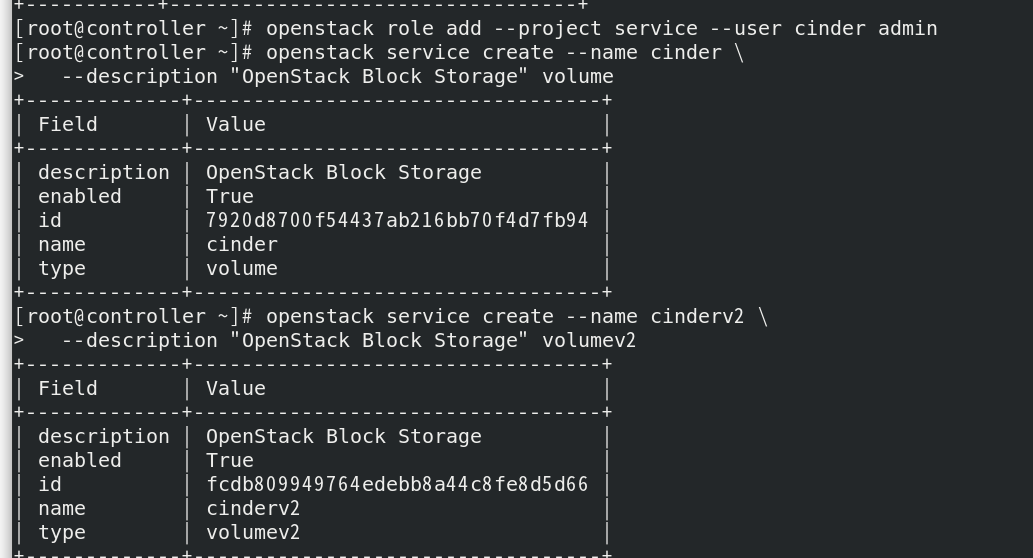

创建 cinder 和 cinderv2 服务实体（块设备存储服务要求两个服务实体）

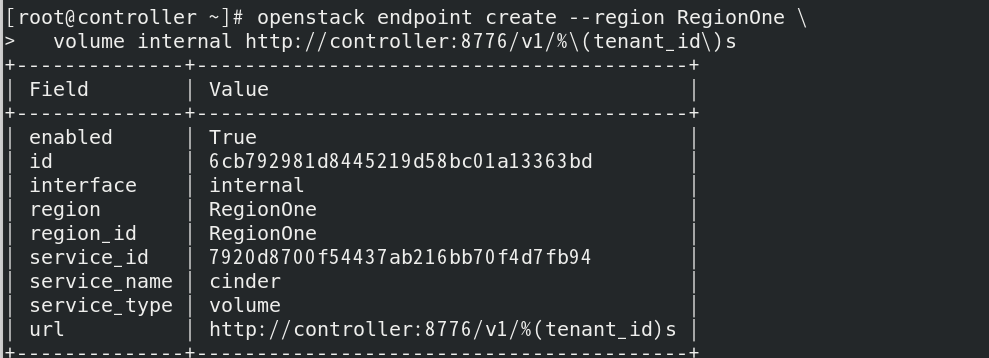

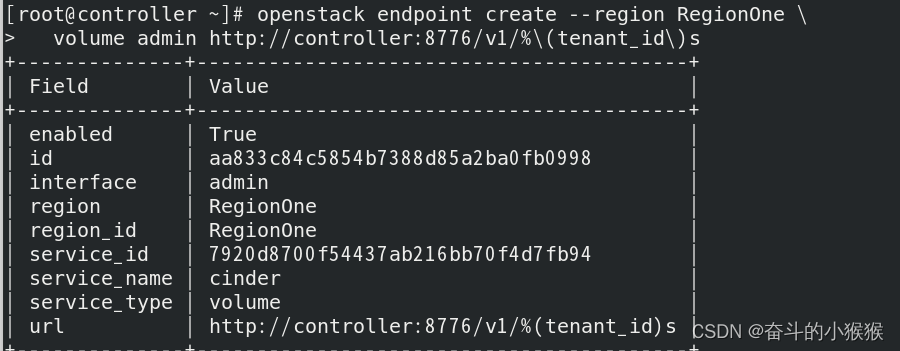

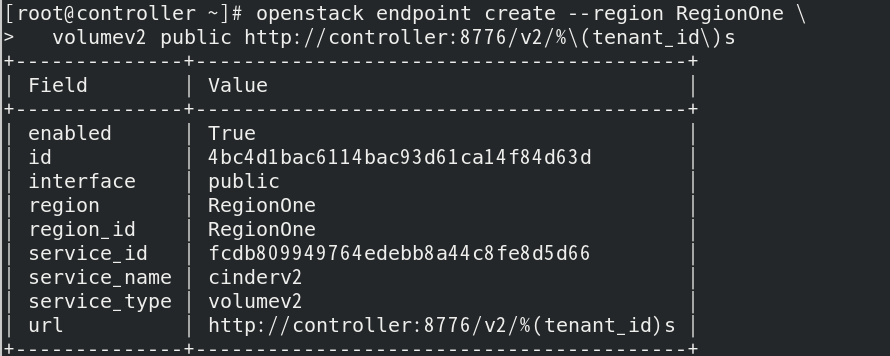

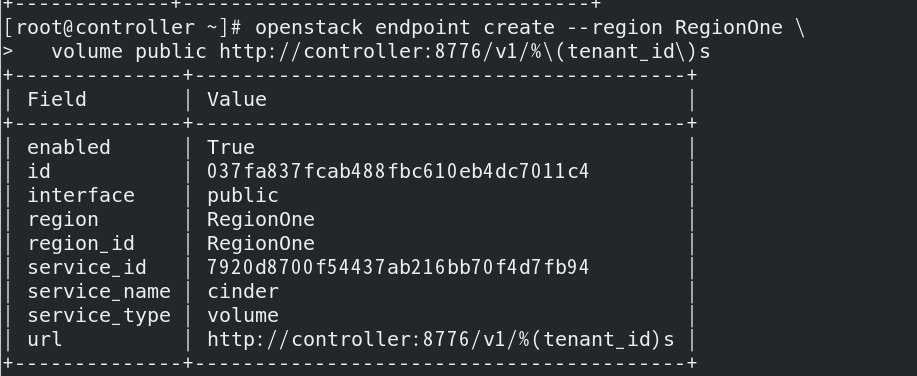

创建块设备存储服务的 API 入口点






安全并配置组件：
安装软件包

编辑 /etc/cinder/cinder.conf

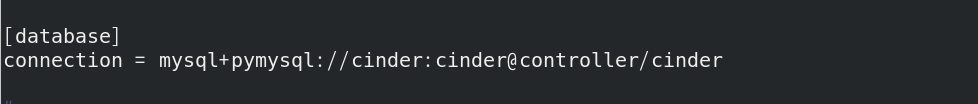

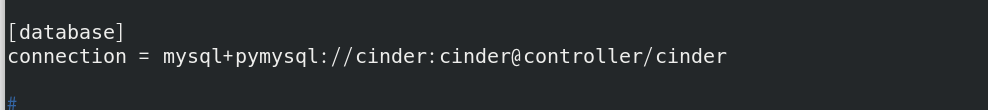

在 [database] 部分，配置数据库访问

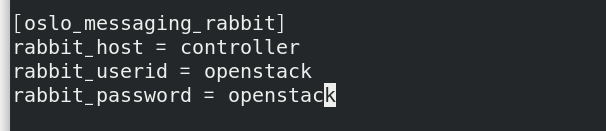

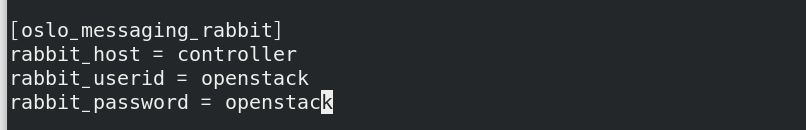

在 “[DEFAULT]” 和 “[oslo_messaging_rabbit]”部分，配置 “RabbitMQ” 消息队列访问：

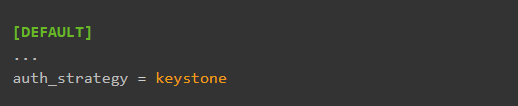

在 “[DEFAULT]” 和 “[keystone_authtoken]” 部分，配置认证服务访问：


在 [DEFAULT 部分，配置my_ip 来使用控制节点的管理接口的IP 地址

在 [oslo_concurrency] 部分，配置锁路径：

初始化块设备服务的数据库

配置计算节点以使用块设备存储，编辑文件 /etc/nova/nova.conf

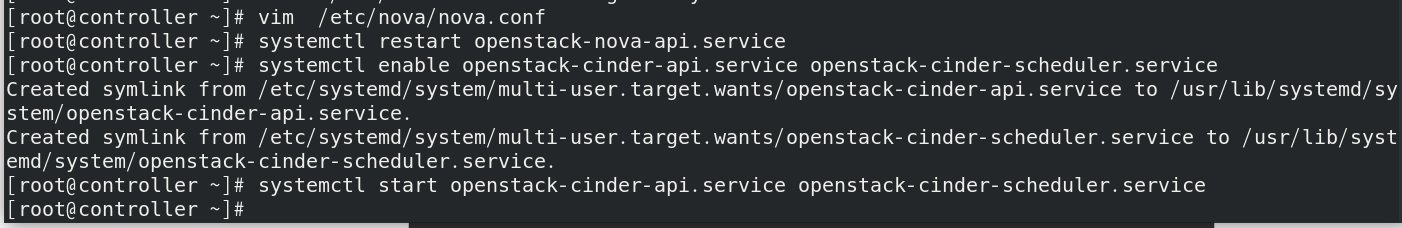

重启计算API 服务；
启动块设备存储服务，并将其配置为开机自启：

4.安装并配置一个存储节点

安装支持的工具包：

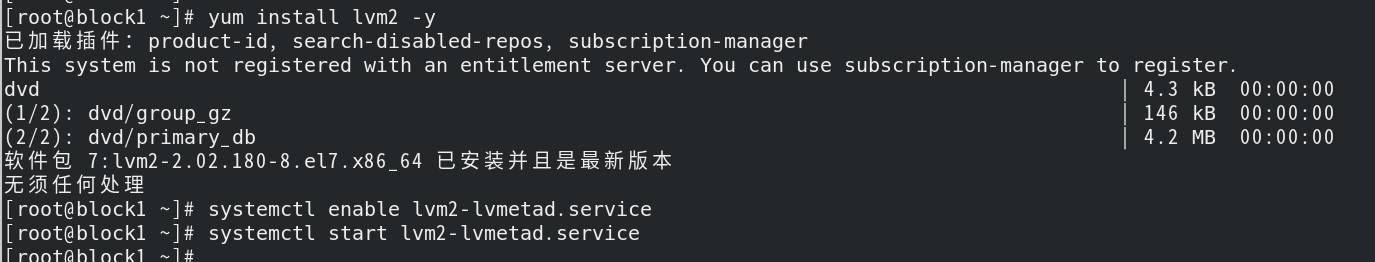

安装 LVM 包（存储节点通过LVM方式创建卷），启动LVM的metadata服务并且设置该服务随系统启动：

查看磁盘信息

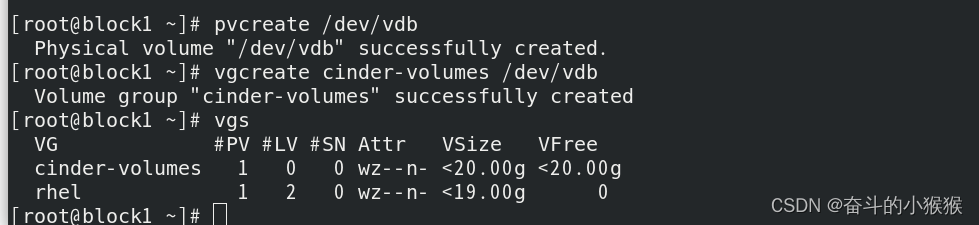

创建LVM 物理卷；
创建 LVM 卷组 ；
vgs命令用于显示有关卷组的信息

编辑/etc/lvm/lvm.conf文件

在devices部分，添加一个过滤器，只接受/dev/vda，/dev/vdb设备（只有vda,vdb设备可以使用lvm），拒绝其他所有设备

为块存储节点配置yum源

更新包

安装时间同步服务

与宿主机时间同步


启动服务

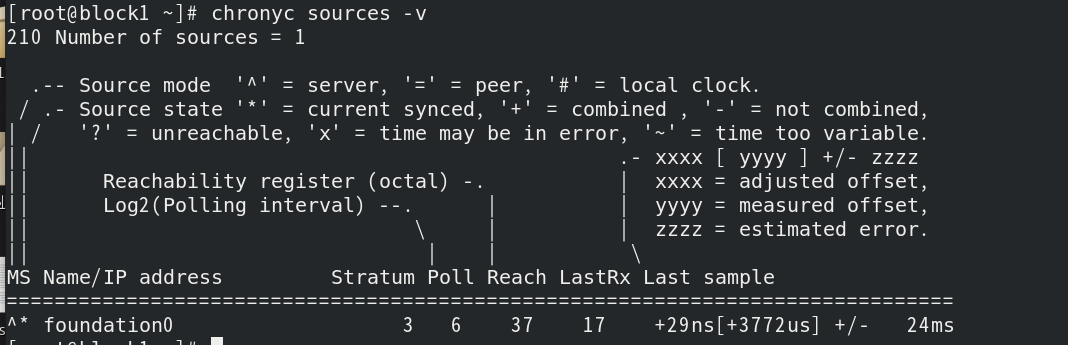

同步成功

安装软件包

编辑 /etc/cinder/cinder.conf

在 [database] 部分，配置数据库访问

在 “[DEFAULT]” 和 “[oslo_messaging_rabbit]”部分，配置 “RabbitMQ” 消息队列访问

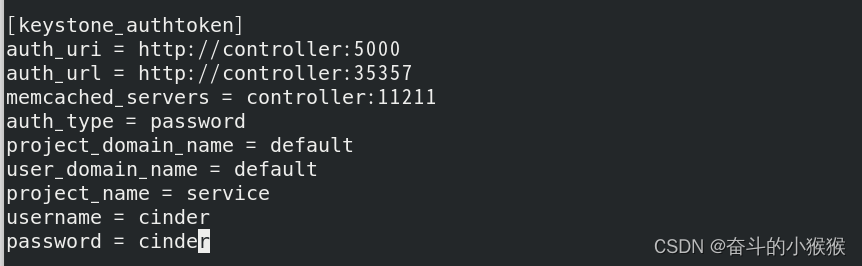

在 “[DEFAULT]” 和 “[keystone_authtoken]” 部分，配置认证服务访问

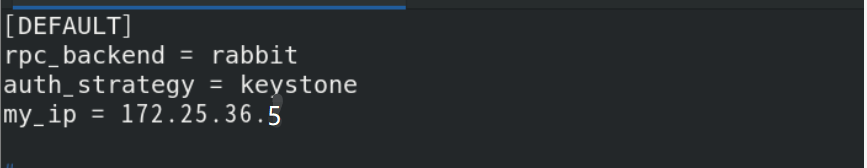

在 [DEFAULT] 部分，配置 my_ip 选项

在[lvm]部分（文件最后），配置LVM后端以LVM驱动结束，卷组cinder-volumes ，iSCSI 协议和正确的 iSCSI服务

在 [DEFAULT] 部分，启用 LVM 后端；
配置镜像服务 API 的位置

在 [oslo_concurrency] 部分，配置锁路径

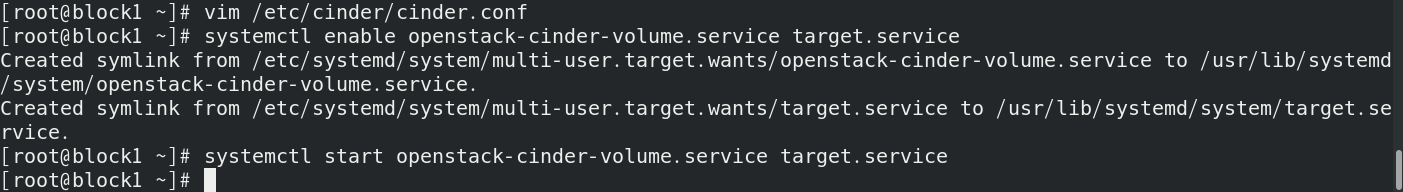

启动块存储卷服务及其依赖的服务，并将其配置为随系统启动

5.验证操作

列出服务组件以验证是否每个进程都成功启动

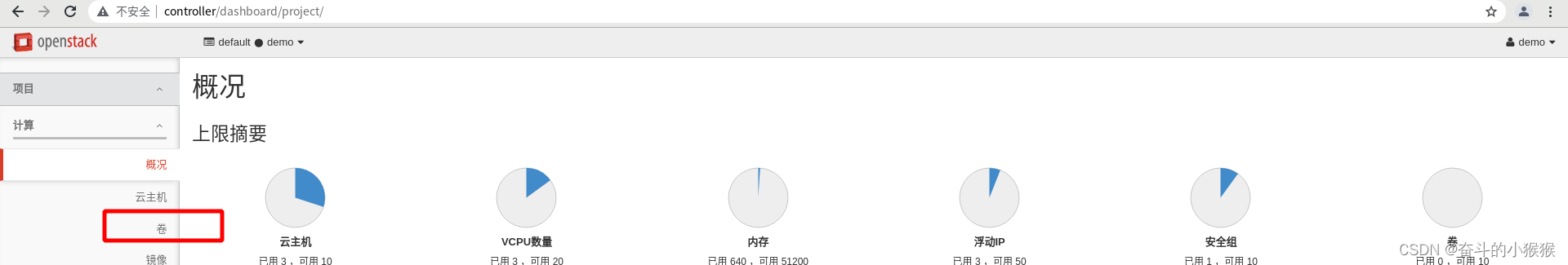

通过demo用户身份登陆，此时可以看到有卷出现

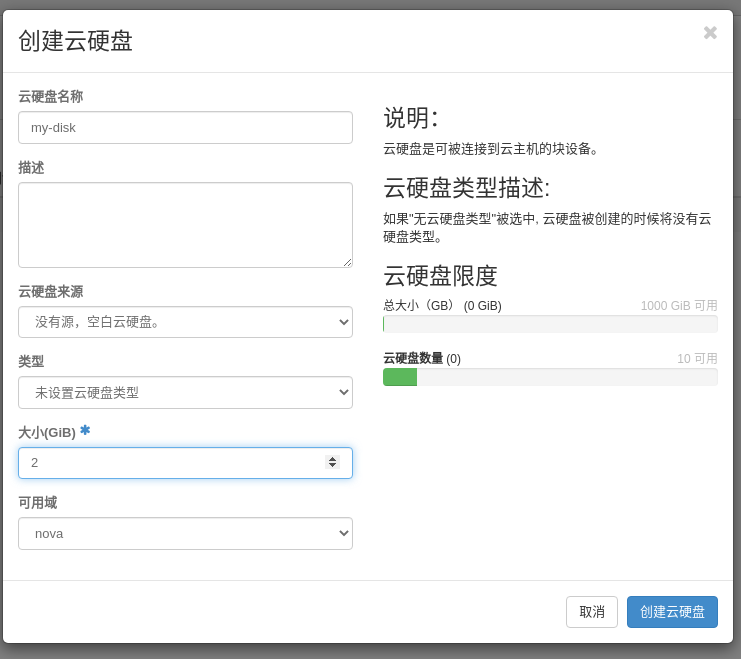

点击创建云硬盘

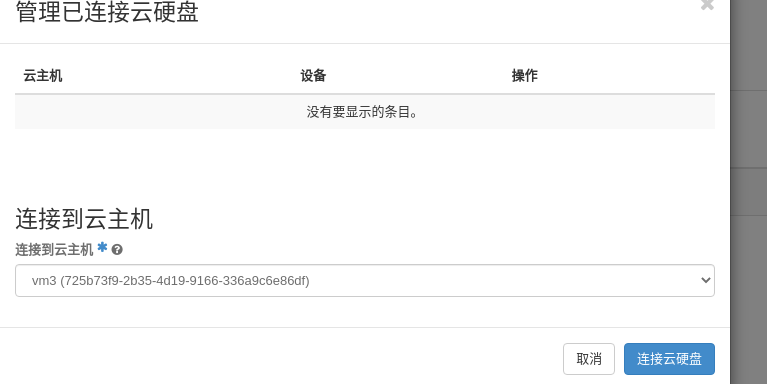

点击管理连接

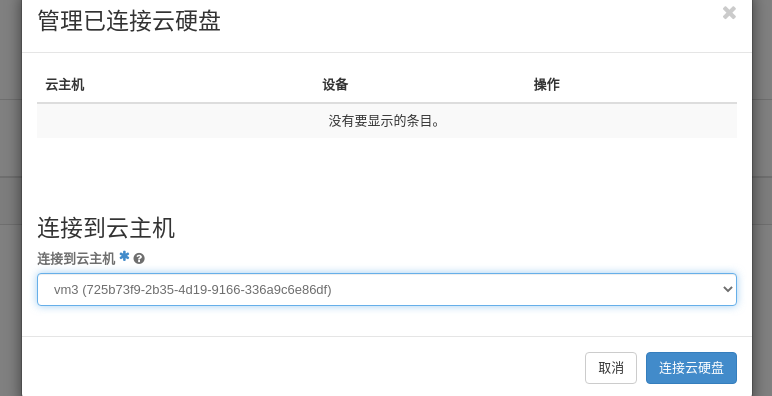

连接到云主机vm3

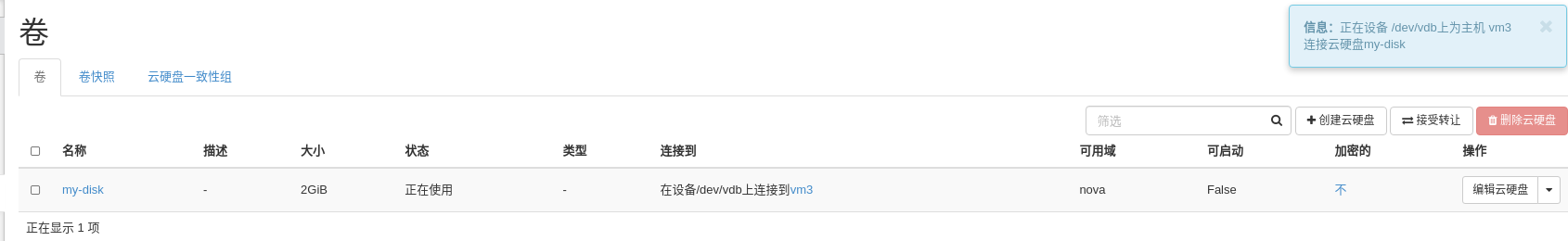

连接成功

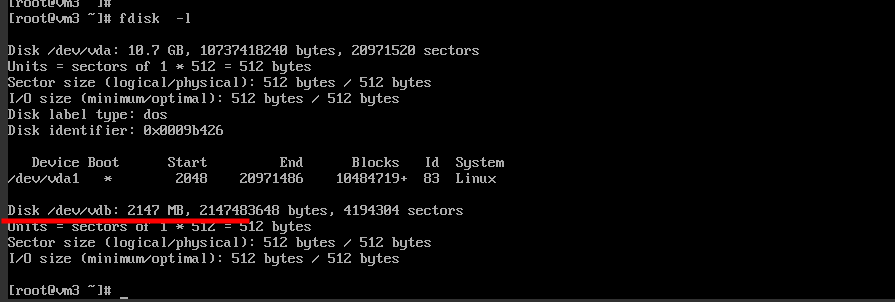

打开云主机vm3，可以看到2G的云磁盘

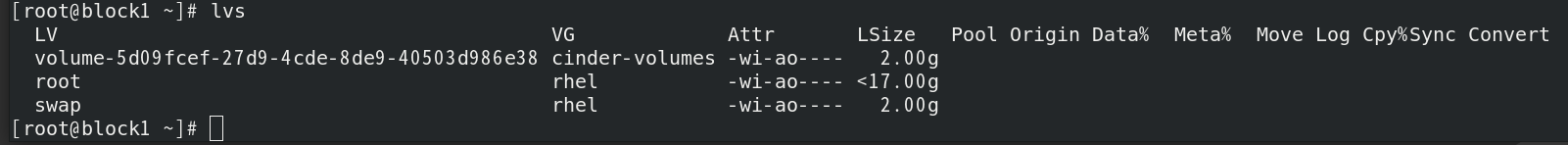

可以在块存储节点上看到，已经从卷组中动态划分出2G，然后通过ISSCIS协议连接到云主机上

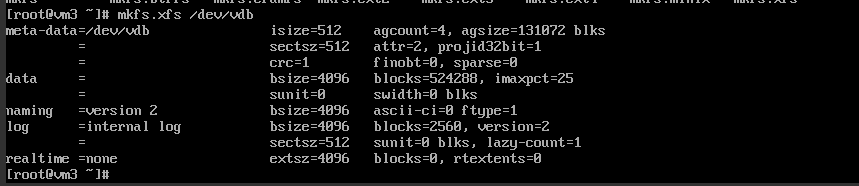

将磁盘格式化

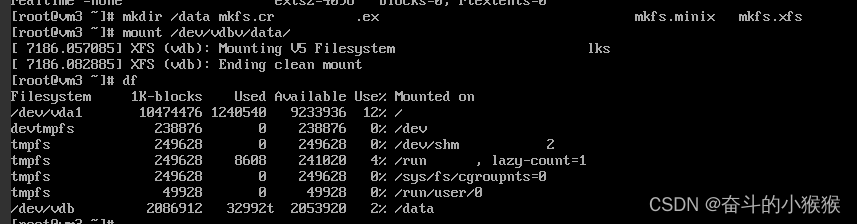

创建目录/data，进行挂载

在目录中导入一些文件

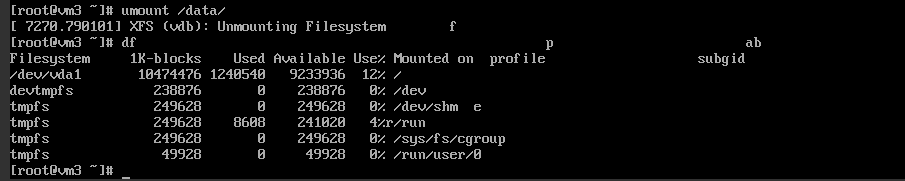

首先卸载/data

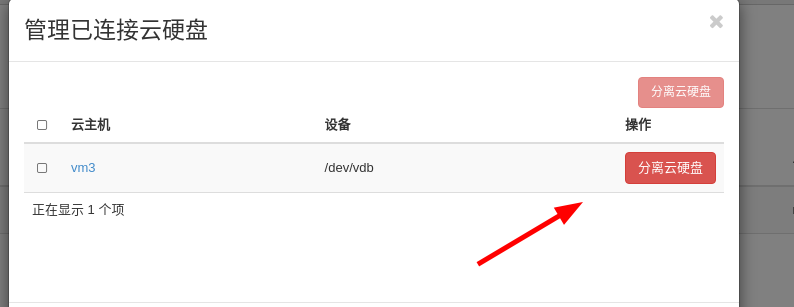

点击分离云硬盘

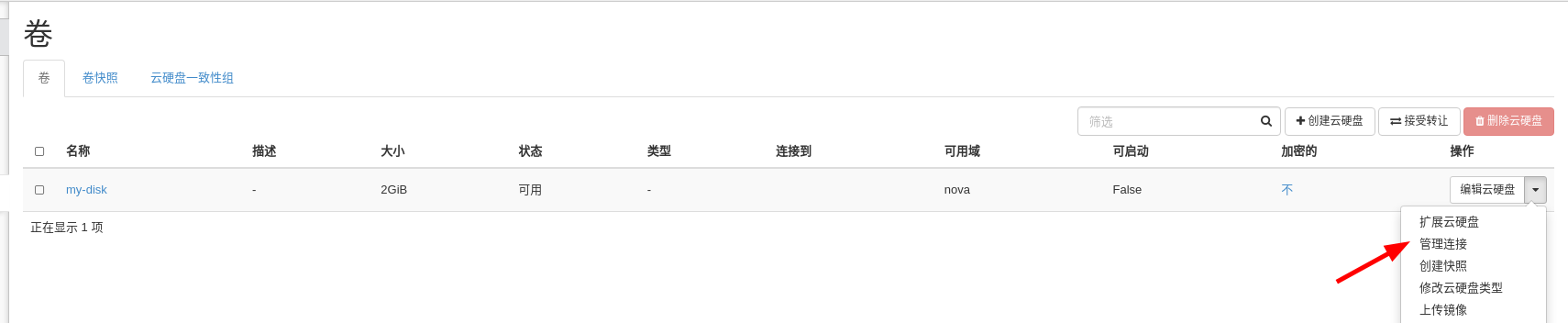

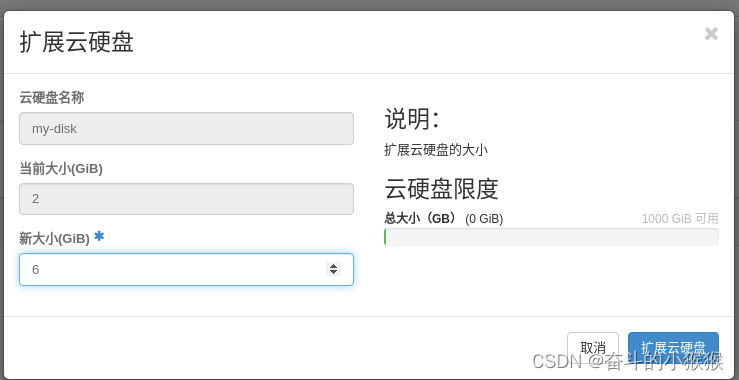

点击扩展云硬盘

扩展到6G

可以看到已经扩展成6G

点击管理连接

进行连接

可以看到磁盘已经扩展成6G

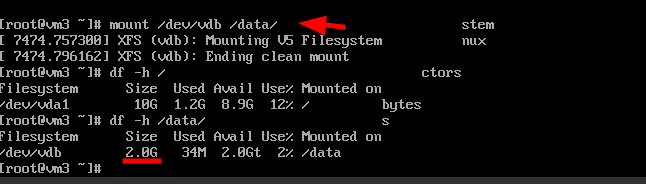

进行挂载，但是挂载后还是2G（拉伸的只是逻辑大小，格式化后文件系统并没有被拉伸，拉伸的只是lvm（逻辑卷））

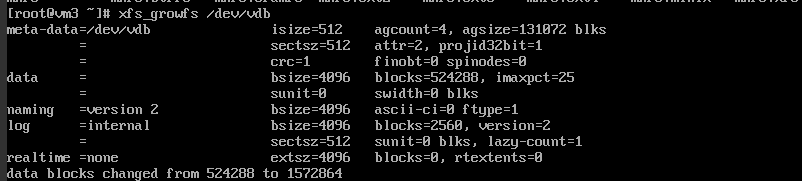

进行文件系统拉伸

此时挂载后也是6G
