2022年底的更新

推荐用tree-sitter做语法解析，语言多，调试容易。现在许多基于深度学习的科研项目都在使用，还不试试看？
python环境解析任意编程语言 tree-sitter使用方法（1）
python环境解析任意编程语言 tree-sitter使用方法（2）

如果要解析C语言，并且要深度分析抽象节点，希望本文能有帮助。🤗

原正文

在网上转了一圈，好像对此包的使用分析文章太少，所以引出此文做一个介绍。

安装需要环境

在python3环境中安装pycparser。

如果要处理C语言代码中的#include或者#define语句，需要gcc或者clang的支持（当然可以忽略掉，不用纠结编译上的问题啦）。

个人使用的是MinGW，印象中LLVM也可以，但会出一些问题，所以我选择前者。

我只推荐用来处理#define语句，编译器会根据#define的内容替换掉代码（处理#include语句，会引入include文件中很多不相关的抽象语法树信息）

基本的使用方法

导入pycparser

# parser_file 用于处理c语言文件
from pycparser import parse_file
# c语言有错误时，会引出此错误
from pycparser.plyparser import ParseError
# c_ast.py 文件下包含了抽象语法树的节点类
from pycparser.c_ast import *

有细心的朋友会发现pycparser的_c_ast.cfg 文件有关文件的详细描述，对每种节点类做了分析，个人对节点属性做了总结：

''' pycparser定义的一些规则：
dim: the dimension
dim_quals: list of dimension qualifiers
op: =, +=, /= etc.
type: the typename
init: InitList for the initializer list
type: int, char, float, etc. see CLexer for constant token types
name: the variable being declared
quals: list of qualifiers (const, volatile)
funcspec: list function specifiers (i.e. inline in C99)
storage: list of storage specifiers (extern, register, etc.)
type: declaration type (probably nested with all the modifiers)
init: initialization value, or None
bitsize: bit field size, or None'''

这些属性信息方便我们对节点做操作。

获取c语言文件的抽象语法树ast，如果要处理#include语句，需要下载fake_libc_include文件夹，让编译器预处理常用的方法（添加其到代码的抽象语法树中）

# fake_libc_include文件夹放在处理的c语言目录下
ast = parse_file(filename, use_cpp = True, cpp_path=r'C:\MinGW\bin\gcc.exe', cpp_args=['-E', r'-Iutils/fake_libc_include'])
# 展示ast结构（官方的方法）
ast.show()
# 打印ast节点及其属性
print(ast)

parser_file() 方法也可以设置use_cpp=False，不用本地的c语言编译器预处理代码，就能输出抽象语法树。

with open(filename, encoding='utf-8') as f:
	txt = f.read()
ast = c_parser.CParser().parse(txt)

分析代码的时候，可以对每种节点单独做分析，也可以用统一的方法直接处理，接下来举个例子

def get_tree_node(node):
    nodeType = type(node)

    if nodeType is ArrayDecl:
        # ArrayDecl 是给定类型数组的嵌套声明（int a[1][2] 外层是1维度的ArrayDecl，嵌套2维的ArrayDecl）
        # type = Node （数组节点的类型，int a[1][2] 外层type = ArrayDecl，内部type = int）
        # dim = Node （数组维度的表示,Constant/ ID）
        # dim_quals = [str] （数组维度的限定符号，C99允许在方法声明中加上: static, const;void f(int a[const]){}//成立）
        pass

    elif nodeType is ArrayRef:
        # ArrayRef 是对以声明的数组中某一个位置的值做操作（a[0][0] = 1;）
        # name = Node (操作的数组名称)
        # subscript = Node （数组的位置，通常是 Constant）
        pass

    elif nodeType is Assignment:
        # Assignment 赋值语句
        # op = str （操作符: =, +=, -=,...）
        # lvalue = Node （被赋予的对象）
        # rvalue = Node （赋予的值）
        pass

    elif nodeType is BinaryOp:
        # BinaryOp 二元操作符
        # op = str （操作符）
        # left = Node （表达式左侧）
        # right = Node （表达式右侧）
        pass

    elif nodeType is Break:
        # Break 语句，节点无内容
        pass

    elif nodeType is Case:
        # Case 条件判断语句
        # expr = Node （条件表达式）
        # stmts = [Node] （语句块）
        pass

    elif nodeType is Cast:
        # Cast 数据类型转换
        # to_type = Node （转换后的类型）
        # expr = Node （需要转换数据类型的表达式）
        pass

    elif nodeType is Compound:
        # Compound 复合语句，在C99中表示块项的列表（包含decls或者stmts）
        # block_items = [Node] （语句列表）
        pass

    elif nodeType is CompoundLiteral:
        # CompundLiteral 复合字面量，C99中构造指定类型的匿名对象 ( type ) { initializer-list }
        # https://zh.cppreference.com/w/c/language/compound_literal
        # type = Node （复合字面量的类型）
        # init = Node （复合字面量的初始化列表）
        pass

    elif nodeType is Constant:
        # Constant 常量，类型: int, char, float, string, ...
        # type = str （值类型）
        # value = str （具体值）
        pass

    elif nodeType is Continue:
        # Continue 语句，无节点内容
        pass

    elif nodeType is Decl:
        # declaration 声明节点
        # name = str （被声明的变量）
        # quals = [str] （限定符号列表: const, volatile）
        # storage = [str] （存储说明符列表: extern, register, etc.）
        # funcspec = [str] （函数说明符列表: C99的inline）
        # type = Node （声明节点的类型，可能与修饰符嵌套）
        # init = Node （初始化值，或者为None）
        # bitsize = Node （位域bit field大小，或者为None）
        pass

    elif nodeType is DeclList:
        # DeclList for循环的第一个表达式用此节点表示（for(int i,j;;){}，decls会有两个Decl）
        # decls = [Node] （声明表达式列表）
        pass

    elif nodeType is Default:
        # Default switch对应的语句
        # stmts = [Node] （语句列表）
        pass

    elif nodeType is DoWhile:
        # DoWhile dowhile条件代码块
        # cond = Node （条件语句）
        # stmt = Node （代码块中的语句，一般是Compound节点）
        pass

    elif nodeType is EllipsisParam:
        # EllipsisParam C语言函数中的可变参数声明, int printf(char *input,...)
        # 无节点内容
        pass

    elif nodeType is EmptyStatement:
        # EmptyStatement 空语句，单独一个;符号
        # 无节点内容
        pass

    elif nodeType is Enum:
        # Enum 枚举类型说明符（enum e{a = 1}，Enum节点代表'enum e'）
        # name = str （枚举的名称）
        # values = Node (枚举中列举的值，通常是EnumeratorList)
        pass

    elif nodeType is Enumerator:
        # Enumerator 具体的枚举值（enum e{a = 1,b},Enumerator节点代表'a = 1','b'）
        # name = str （枚举中具体的名称）
        # value = Node （枚举具体值，可以为None）
        pass

    elif nodeType is EnumeratorList:
        # EnumeratorList 是Enum的子节点，Enumerator的父节点，用于列举多个枚举值
        # enumerators = [Node] （列出多个Enumerator节点）
        pass

    elif nodeType is ExprList:
        # ExprList 逗号分隔符的表达式列表
        # exprs = [Node] (逗号分隔的多个表达式，比如for(;;ExprList))
        pass

    elif nodeType is FileAST:
        # 读取文件的第一个节点
        # ext = [Node] （列表有三种类型: Decl, Typedef, FuncDef）
        pass

    elif nodeType is For:
        # For 循环 for (init; cond; next) stmt
        # init = Node
        # cond = Node
        # next = Node
        # stmt = Node （这里不是语句列表，是节点）
        pass

    elif nodeType is FuncCall:
        # FuncCall 方法调用
        # name = Node （ID）
        # args = Node （ExprList）
        pass

    elif nodeType is FuncDecl:
        # FuncDecl 方法声明type <decl>(args) 有两种：一种在方法定义FuncDef节点后出现此节点；
        # 另一种是在当前方法中调用调用另外一种的、可能出现在任何位置的方法，调用前声明它的存在
        # 例子：第三个代码段 -> https://zh.cppreference.com/w/c/language/functions
        # type = Node （一般是TypeDecl，不仅有type，还有<decl>名称）
        # args = Node （方法的参数）
        pass

    elif nodeType is FuncDef:
        # FuncDef 方法定义，不同于第二种FuncDecl，有具体的函数实现过程
        # decl = Node （一般是包含FuncDecl的Decl节点，方法的声明）
        # param_decls = [Node]或None (一般为None，除非是K&R风格的C语言声明样式，https://stackoverflow.com/questions/3092006/function-declaration-kr-vs-ansi)
        # body = Node （函数实现的代码块）
        pass

    elif nodeType is Goto:
        # Goto 跳转语句，只有一个名称
        # name = str
        pass

    elif nodeType is ID:
        # ID 名称节点
        # name = str （变量之类的节点会用ID的name表示出具体名称）
        pass

    elif nodeType is IdentifierType:
        # IdentifierType 简单标识符，比如void, char, typedef定义之类
        # name = [str] （标识符字符串列表）
        pass

    elif nodeType is If:
        # If if条件语句，包含了条件成立和条件不成立时执行的内容
        # cond = Node （条件语句）
        # iftrue = Node （条件成立的代码块，一般是Compound）
        # iffalse = Node （条件不成立）
        pass

    elif nodeType is InitList:
        # InitList 用于复合字面值Compound Literal的初始化列表 ( type ) { initializer-list }
        # exprs = [Node] （初始化列表的具体数值，一般是Constant）
        pass

    elif nodeType is Label:
        # Label Goto对应的标签
        # name = str （标签的名称）
        # stmt = Node （标签当前语句）
        pass

    elif nodeType is NamedInitializer:
        # NamedInitializer C99的初始化 指派符列表 = 初始化器 -> https://zh.cppreference.com/w/c/language/initialization
        # 例如：struct {int a[3], b;} w[] = {[0].a = {1}, [1].a[0] = 2}; 中，[0].a = {1} 和 [1].a[2] = 2
        # name = [Node] （上述初始化器，数组索引是Constant，结构体变量索引是ID）
        # expr = Node （初始化器 ‘=’符号右侧表达式）
        pass

    elif nodeType is ParamList:
        # ParamList 逗号分隔符的函数参数声明
        # params = [Node] （参数列表）
        pass

    elif nodeType is PtrDecl:
        # PtrDecl 指针
        # quals = [str] （限定符）
        # type = Node （指针的名称以及类型信息）
        pass

    elif nodeType is Return:
        # Return 返回语句
        # expr = Node （表达式）
        pass

    elif nodeType is Struct:
        # Struct 结构体语句
        # name = str （结构体标识名称）
        # decls = [Node] （声明的内容）
        pass

    elif nodeType is StructRef:
        # StructRef 结构体引用节点 struct a{int b}; a->b = 0;
        # name = Node （名称，如a）
        # type = str （结构体引用方式，如-> 还有.）
        # field = Node （变量b）
        pass

    elif nodeType is Switch:
        # Switch 条件判断语句
        # cond = Node （条件）
        # stmt = Node （语句块节点，通常是Compound）
        pass

    elif nodeType is TernaryOp:
        # TernaryOp 三元表达式 cond ? iftrue : iffalse
        # cond = Node （条件）
        # iftrue = Node （条件正确的语句）
        # iffalse = Node
        pass

    elif nodeType is TypeDecl:
        # TypeDecl 类型声明 quals type declname
        # quals = [str] （限定符）
        # type = Node （类型）
        # declname = str （名称）
        pass

    elif nodeType is Typedef:
        # Typedef 类型定义,和Decl类似，但没有其节点的部分属性
        # storage = [str] （存储说明符号列表）
        # quals = [str] （限定符）
        # name = str （typedef内容的名称）
        # type = Node （typedef其中的具体语句）
        pass

    elif nodeType is Typename:
        # 未知何时出现
        # Typename 在官方代码中解释是说明符号列表。
        # name = str
        # quals = [str]
        # type = Node
        pass

    elif nodeType is UnaryOp:
        # UnaryOp 一元操作符
        # op = str （操作符）
        # expr = Node （表达式）
        pass

    elif nodeType is Union:
        # Union 共用体
        # name = str （名称）
        # decls = [Node] （共用体成员）
        pass

    elif nodeType is While:
        # While 循环语句
        # cond = Node （条件语句）
        # stmt = Node （表达式）
        pass

    elif nodeType is Pragma:
        # Pragma C语言预处理 #pragma string -> https://zh.cppreference.com/w/cpp/preprocessor/impl
        # string = str （定义的行为控制）
        pass

python环境做C语言分析-pycparser的使用方法（2）后来发现还可以根据节点内部的child属性做分析，但是该方法不算太好，属性为None的节点会自动过滤，所以需要适当做选择。

应用

可以根据AST节点，还原代码控制流图，写出变量的define和use图像：
CFG-dupath-of-C

// 归并排序代码
#include <stdio.h>
#define MAXSIZE 10
void merging(int *list1, int list1_size, int *list2, int list2_size)
{
    int i,j,k, m;
    int temp[MAXSIZE];
    i = j = k = 0;
    while(i < list1_size && j < list2_size)
    {
        if(list1[i] < list2[j])
        {
            temp[k] = list1[i];
            k++;
            i++;
        }
        else
        {
            temp[k++] = list2[j++];
        }
    }
    while(i < list1_size)
    {
        temp[k++] = list1[i++];
    }
    while(j < list2_size)
    {
        temp[k++] = list2[j++];
    }
    for(m = 0;m < (list1_size + list2_size);m++)
    {
        list1[m] = temp[m];
    }
}

void MergeSort(int k[], int n)
{
    if(n > 1)
    {
        int *list1 = k;
        int list1_size = n/2;
        int *list2 = k + list1_size;
        int list2_size = n - list1_size;
        MergeSort(list1, list1_size);
        MergeSort(list2, list2_size);
        merging(list1, list1_size, list2, list2_size);
    }

}

int main()
{
    int i, a[10] = {5, 2, 6, 0, 3, 9, 1, 7, 4, 8};
    MergeSort(a, 10);
    for(i = 0;i < 10;i++)
    {
        printf("%d", a[i]);
    }
    printf("\n\n");
    return 0;
}

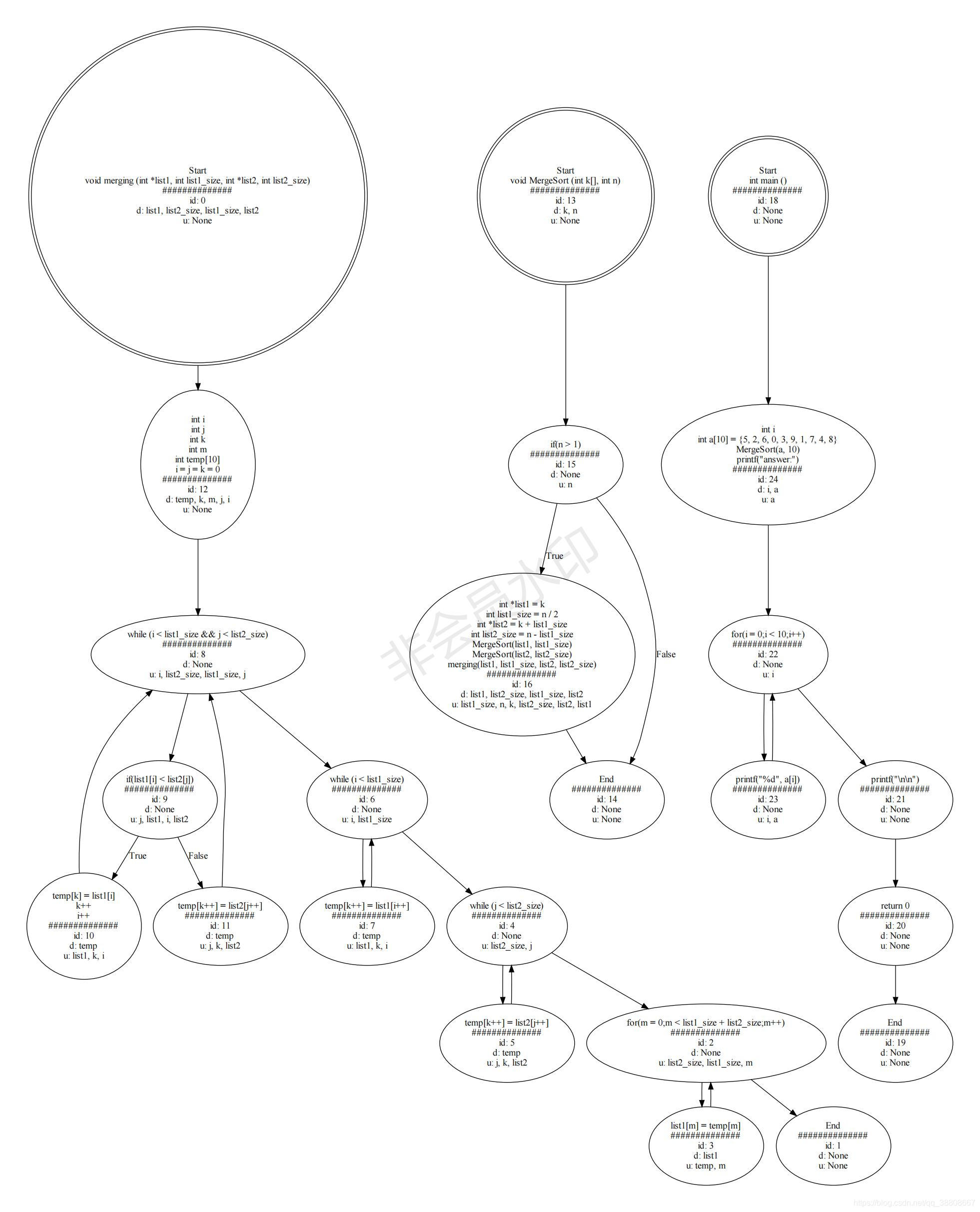

归并排序控制流图control flow graph cfg和dupath

更新

小更新，python环境做C语言分析-pycparser的使用方法（2），采用更简单的方法对ast节点做遍历操作，也可以统一处理节点属性，相比此方法更方便（缺点是某些属性为None时，不会显示出该属性名称，会麻烦很多）
