UML图形详解

一、类图

1.1 概念

类图(Class diagram)，描述类的内部结构和类之间的关系。

1.2 语法

类图由类名+属性+方法组成

加号（+）表示public

短横线（-）表示private

井号（#）表示protected

波浪线（~）表示默认的

冒号（:）表示函数的返回值，显示在函数后面的冒号之后

1.3 类与类的关系

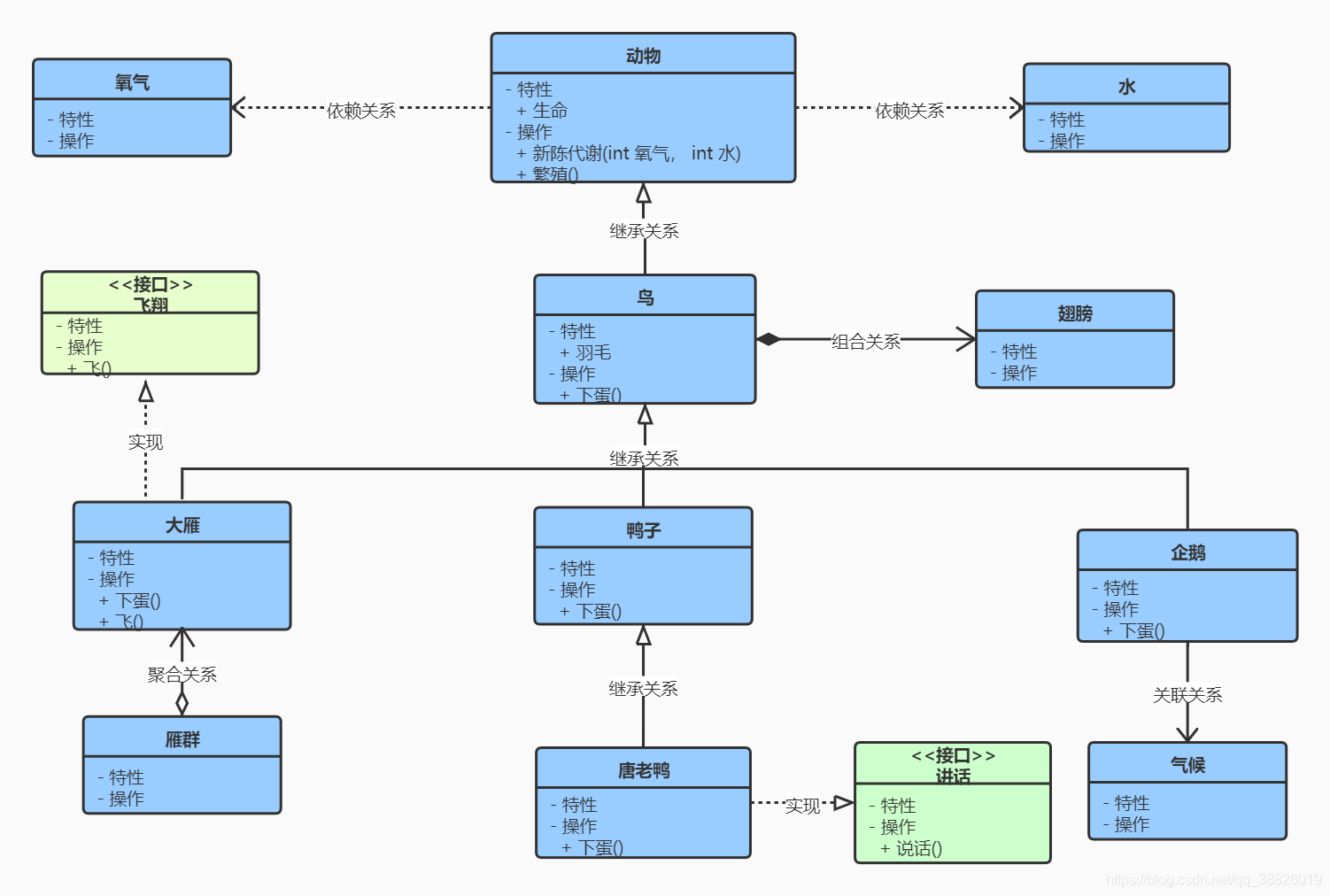

在UML类图中，常见的有以下几种关系: 泛化（Generalization）, 实现（Realization），关联（Association)，聚合（Aggregation），组合(Composition)，依赖(Dependency)

继承关系：鸟继承动物的所有特性，大雁、鸭子、企鹅继承鸟的所有特性

依赖关系：动物依赖水和氧气

关联关系：企鹅的生存受气候影响

组合关系：鸟有一对翅膀，不可分割，翅膀不能独立存在

聚合关系：大雁聚集起来成为雁群，大雁能独立存在
