首先要明确文件类型,shp文件是矢量文件,raster是指栅格
第一步: file/ add data 将文件都读取进来

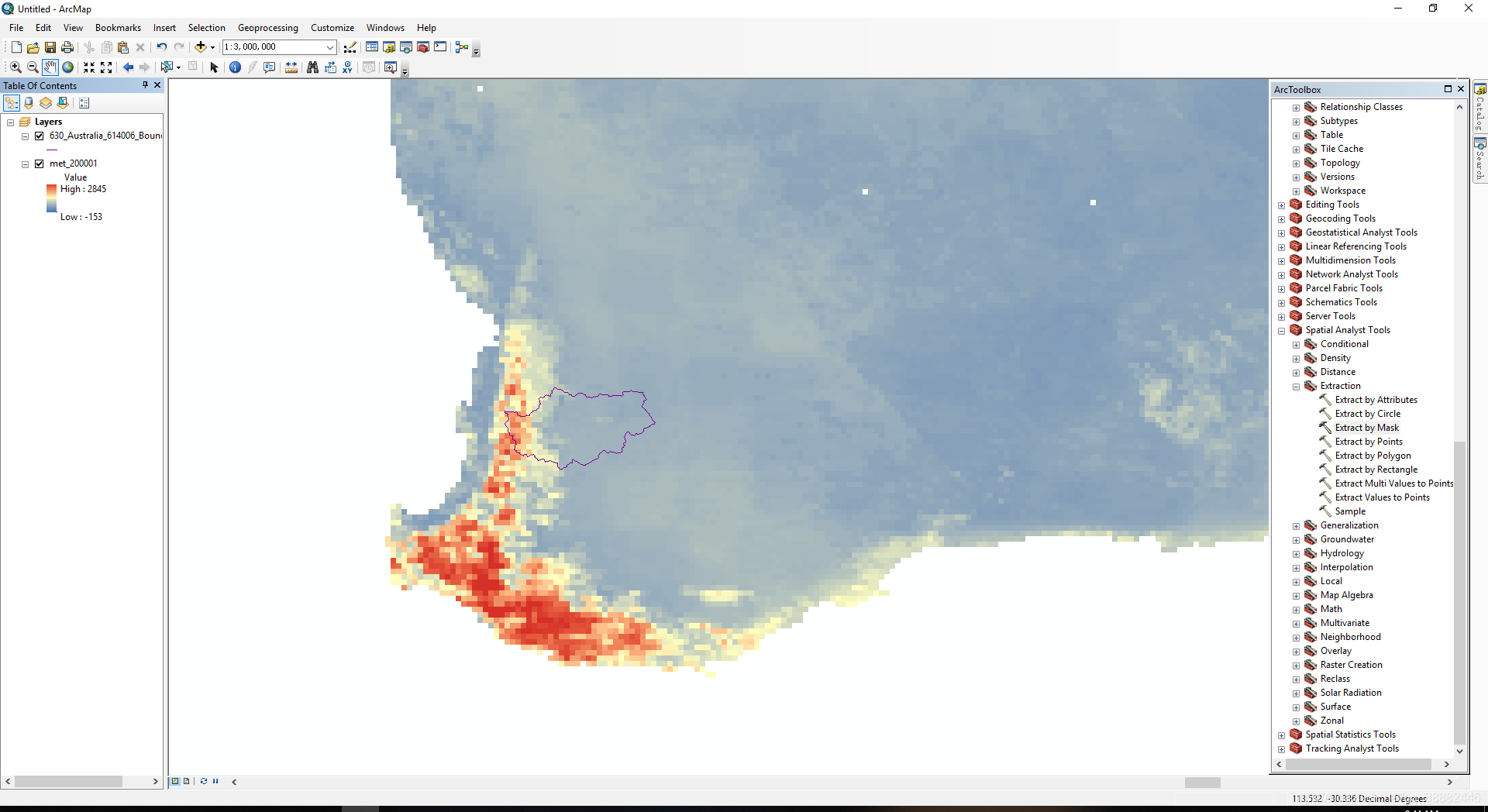

如上图所示,我读取了澳大利亚的蒸散发卫星图像以及其西南某一流域边界线的shp文件
我们采用的方法是掩模裁剪,所以第二步是用边界线文件制作掩膜(mask),说白了就是把线文件制作成面文件(polygon)

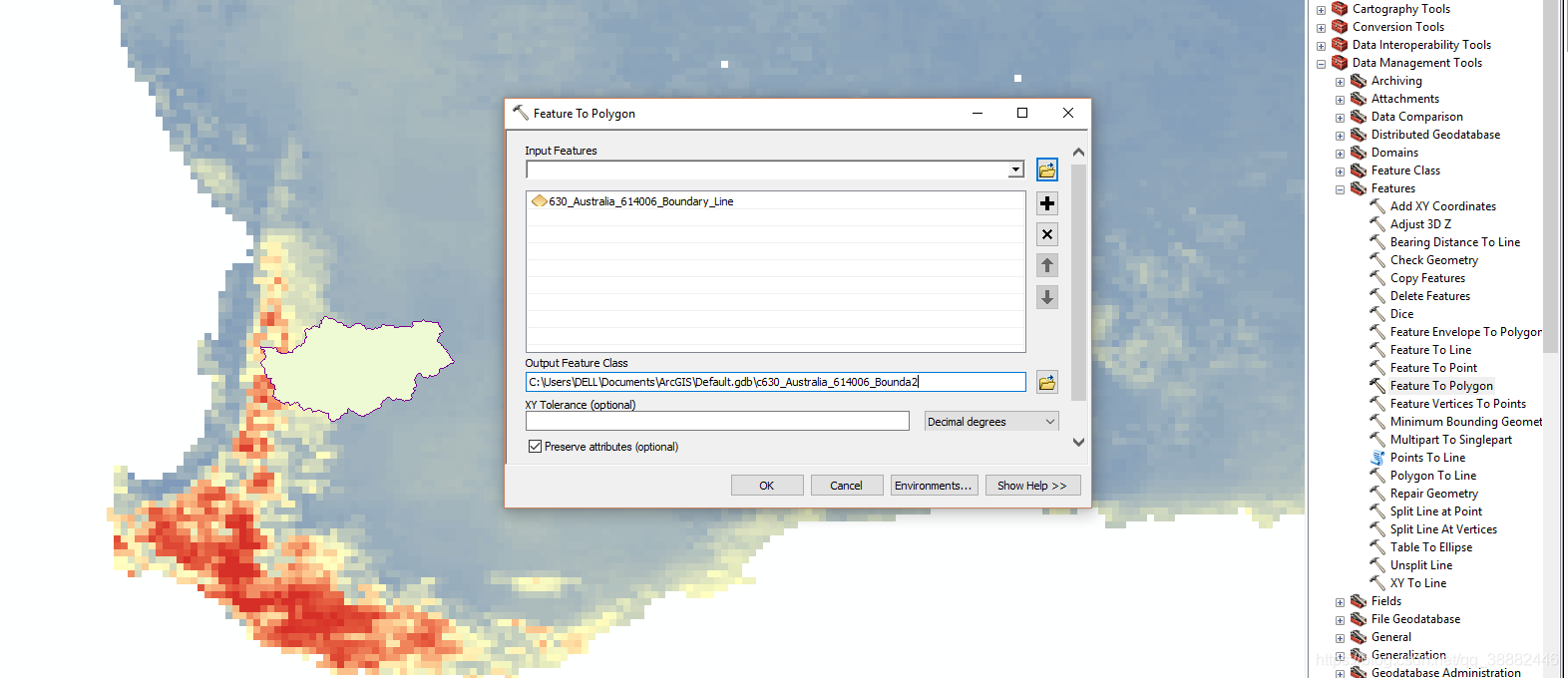

第二步:在Arctoolbox中打开data management tools/ features/ feature to polygon
(Arcgis对于路径要求严苛,如果报错可以先检查路径)
将自己制作好的mask读进来,上图中黄绿色区域,就是我已经制作了的该流域的掩膜文件

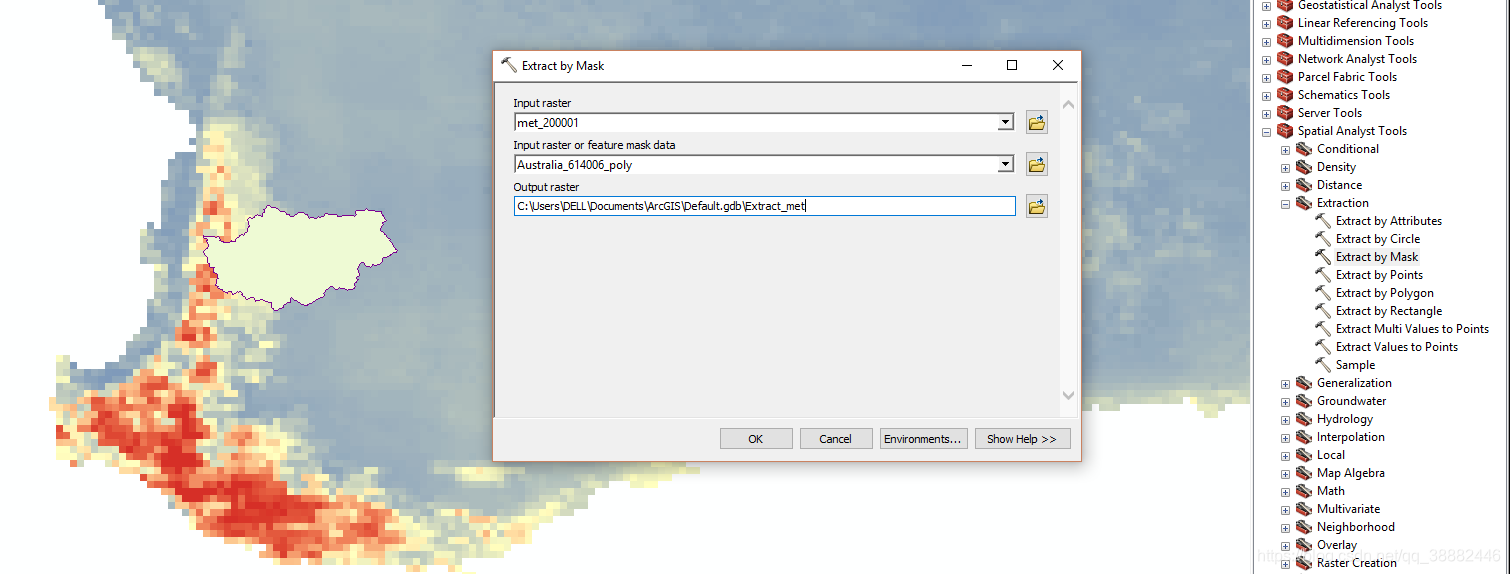

第三步接着打开spatial analyst tools/ extraction/ extract from mask
(要记得提前授权,在customize中,如果发现还不行,请阅读
ERROR 000824:即使在extension中授权了spatial analyst 也显示 not licensed 或者 Failed to execute (ExtractByMask))
在这窗口最上面一栏input raster中选中被裁减的图像,在中间栏里选择之前剪出来的掩膜文件,点击确定

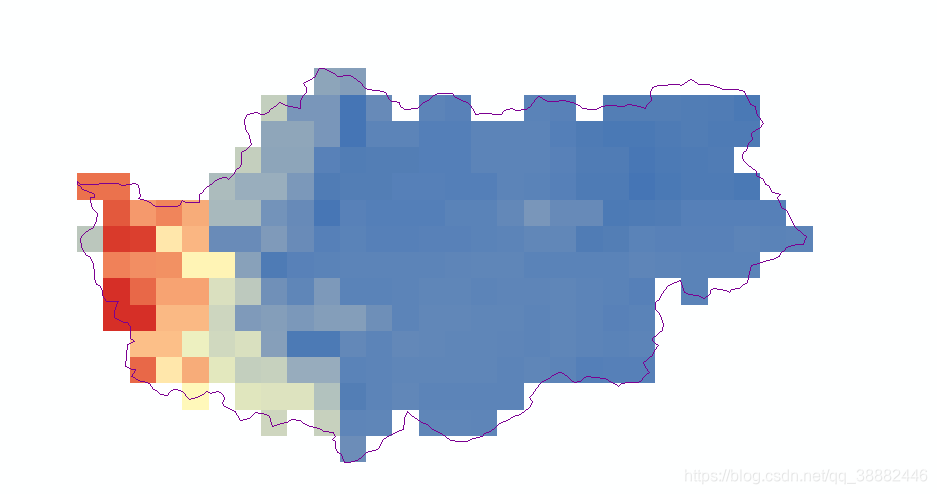

第四步 得到目标区域栅格图像啦:
笔者按:这篇文章讲的其实是非常初级的操作啦,我也是新学者,所以想把自己的心得分享给其他新人,希望能帮助到,大牛请忽略~文章中有什么问题或者可以改进的地方可以留言告诉我
