RIS 系列 Locate Then Segment: A Strong Pipeline for Referring Image Segmentation 论文阅读笔记

写在前面

  一篇 21 年的文章，为啥还要继续写篇博客呢，因为 21 年基本上都是在搞大模型，这篇文章还算正常点。

• 论文地址：Locate then Segment: A Strong Pipeline for Referring Image Segmentation
• 代码地址：原文暂未提供
• 收录于：CVPR 2021
• Ps：2023 年每周一篇博文阅读笔记，主页 更多干货，欢迎关注呀，期待 6 千粉丝有你的参与呦~

一、Abstract

  Referring image segmentation (RIS) 的定义。之前的方法未能显式地建模指代实例的定位信息，而通常聚焦于设计隐式的特征交互机制，融合视觉特征从而直接生成最后的分割 mask。本文通过另外一个角度，将其解耦合为 “Locate-Then-Segment” (LTS) 定位-分割” 的计划。LTS 首先提取和融合视觉-文本特征，得到一个跨模态表示。然后在视觉-文本特征上应用一个跨模特交互来定位到指代目标，最后采用一个轻量化的分割网络生成 mask。实验结果表明本文提出的方法很有效。

二、引言

  本文研究语言引导的目标分割任务，旨在根据一个自然语言表达式分割出图像上特定目标的 mask。应用很广泛。接下来是一些难点的介绍。

  给定图像和指代句子，有两个影响模型性能的关键因素：首先模型必须突出图像上最显著的关联目标；模型必须生成一个最好的分割结果。现有的方法大致总结如下：利用一个 CNN 和 RNN 来表示图像特征和文本特征；利用跨模态注意力和循环的 LSTM 来融合生成一个粗糙的 mask，利用 Dense CRF (DCRF) 进一步后处理从而得到最终精炼 mask。

  之前的工作主要关注如何融合图像和语言特征，直接的解决方法是利用拼接-卷积的方法，然而未能有效对齐视觉-语言模态。于是一些方法提出跨模特注意力机制，自适应地融合图像中的重要区域以及语言表达式中的关键词。最近一些工作利用不同类型的信息词来学习对齐的多模态表示，要么通过表达式感知所有的实体，要么利用语言结构作为一个引导来分割指代目标。相应的问题就是：算法越来越复杂，使得算法分析和比较更加困难。此外，这些方法未能显式地定位到由语言表达式引导的目标，仅仅利用耗时的后处理操作来生成最终分割的 mask。

  于是本文从其它维度来解决这一问题，将 RIS 任务划分为两个子任务：指代目标位置预测+目标分割 mask 的生成。具体来说，首先融合视觉和语言特征得到跨模态特征，然后提出一个定位模块来直接获得与表达式相关的视觉内容，这一目标先验可以用于后续分割模块的视觉位置引导。接下来拼接目标先验与跨模态特征，然后应用一个轻量化的 ConvNets 得到最终的分割 mask。

三、相关工作

3.1 目标分割

  基于全卷积的分割网络：DeepLab、PSPNet，以及 Mask R-CNN、FCNs 系列。

3.2 指代定位与分割

  指代定位是指用 bounding box 定位到语言表达式所指图像中的特定目标，然后是一些工作的列举。

3.3 跨模态交互

  最近，注意力机制表明在提取与语言表达式相关的视觉内容时效果很好。

  相关滤波算法可以视为注意力机制的一种简单方式，在计算机视觉任务中被广泛使用，目标追踪用的比较多，目标分类任务也使用这个。而在本文，利用基于语言的条件相关滤波来得到相关的热力图，其中高回应值被视为相关的目标先验。

  除滤波外，很多跨模态注意力模型提出自适应地关注图像中的重要区域，和语言表达式中的关键词。而本文提出利用统一的基于注意力的 building block Transformer 来得到跨模态相关的注意力，去除了复杂注意力模型的设计。

四、提出的方法

  首先，引入视觉和文本表示的提取过程，之后描述下两个包含滤波（或者基于 Transformer 的定位模块）和基于分割的轻量化 ConvNets 网络。最后，给出模型学习过程的细节。

4.1 视觉和语言特征提取

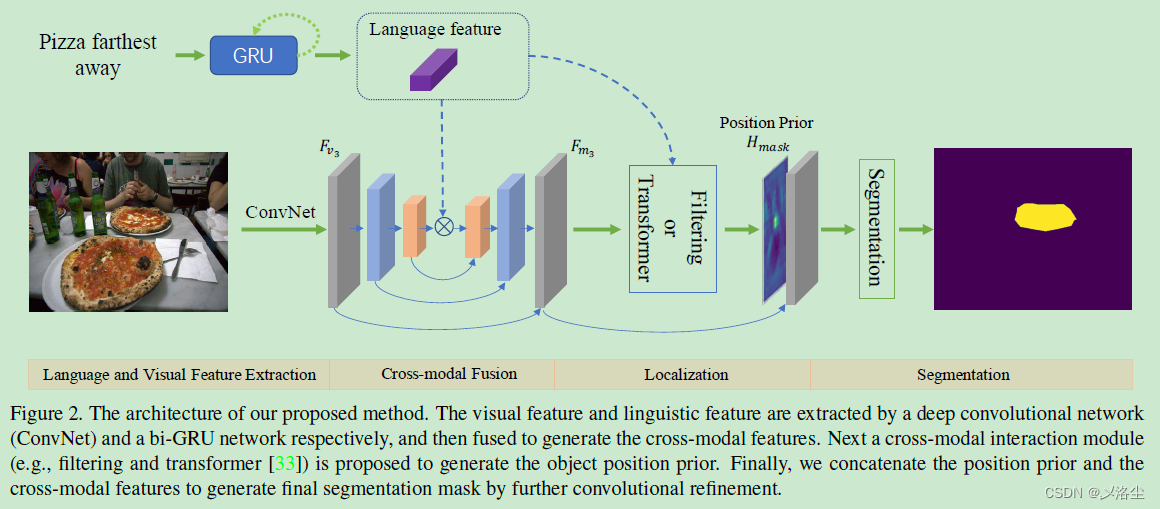

  如上图所示，模型的输入由图像 $I$ 和指代表达式 $X$ 组成。首先采用 ConvNets 和 GRU 分别提取图像和文本特征。

视觉特征

  对于输入的图像 $I\in {\mathbb{R}}^{H\times W\times 3}$，利用视觉 Backbone 提取多层级的视觉特征 $F_{v_1}\in {\mathbb{R}}^{\frac{H}{32}\times \frac{W}{32}\times d_1}$、$F_{v_2}\in {\mathbb{R}}^{\frac{H}{16}\times \frac{W}{16}\times d_2}$、$F_{v_3}\in {\mathbb{R}}^{\frac{H}{8}\times \frac{W}{8}\times d_3}$，其中 $d$ 为特征通道的维度，$H$、$W$ 分别是图像的高和宽。

语言特征

  给定一个指代句子 $X=[x_1,x_2,\dots ,x_m]$，其中 $x_i$ 为第 $i$ 个 token。首先应用 table lookup（这是啥？）得到词 embedding。通过 Glove，embedding 初始化为一个 300 维的向量。然后使用标准的双向 Gated Recurrent Unit (GRU) 来解决初始的 embedding 文本向量：
$$\begin{array}{rl}\overrightarrow{h_t}& =\overrightarrow{GRU}(x_t,\overrightarrow{h_{t-}}),h_0=0\\ \overbrace{h_t}& =\overleftarrow{GRU}(x_t,\overleftarrow{h_{t+1}}),h_{m+1}=0\end{array}$$其中 $\overrightarrow{GRU}$ 和 $\overleftarrow{GRU}$ 分别表示前向和后向 GRUs。然后在所有词表示上执行全局平均池化：
$$\begin{array}{c}{f}_{text}=avg(h_1,h_2,...,h_m)\\ h_t=concat(\overrightarrow{h_t},\overleftarrow{h_t}),t\in [1,2,...,m]\end{array}$$

融合

  通过融合 $F_{v1}$ 和 $f_{text}$ 得到多模态 tensor：
$$f_{m_1}^l=g(f_{v_1}^l{W}_{v_1})\cdot g(f_{text}{W}_t)$$其中 $g$ 表示 Leaky ReLU，$f_{m_1}^l$ 和 $f_{v_1}^l$ 为 $F_{m_1}$ 和 $F_{v_1}$ 的特征向量。$W_{v_1}$ 和 $W_t$ 分别是两个变形矩阵，将视觉和文本表示转变为相同的特征维度。然后获得接下来的 $F_{m_2}$ 和 $F_{m_3}$：
$$\begin{array}{rl}{F}_{m_{i-1}}^{{}^{\prime }}& =UpSample(F_{m_{i-1}})\\ F_{m_i}& =concat(g(F_{m_{i-1}}^{{}^{\prime }}{W}_{m_{i-1}}),g(F_{v_i}{W}_{v_i}))\end{array}$$其中 $i\in [2,3]$，上采样步长为 $2\times 2$。在后续过程中，利用 $F_{m_3}$ 作为输入来生成分割 mask。之前的工作通常采用循环注意力机制来得到分割结果。本文表明定位-分割的性能更好。

4.2 定位

  为了定位到与语言表达式相关的目标，提出两种方式捕捉多模态特征间的上下文，包含相关滤波和统一的注意力 block 块 Transformer，这能避免复杂的注意力模型的设计。

相关滤波

  首先生成语言引导的内核 $K=f_{text}{W}_k$，其中 $K\in {\mathbb{R}}^{d_k}$，然后将其转化为 ${\mathbb{R}}^{d_k\times 1\times 1}$ 对融合的特征 $F_{m_3}$ 进行过滤：

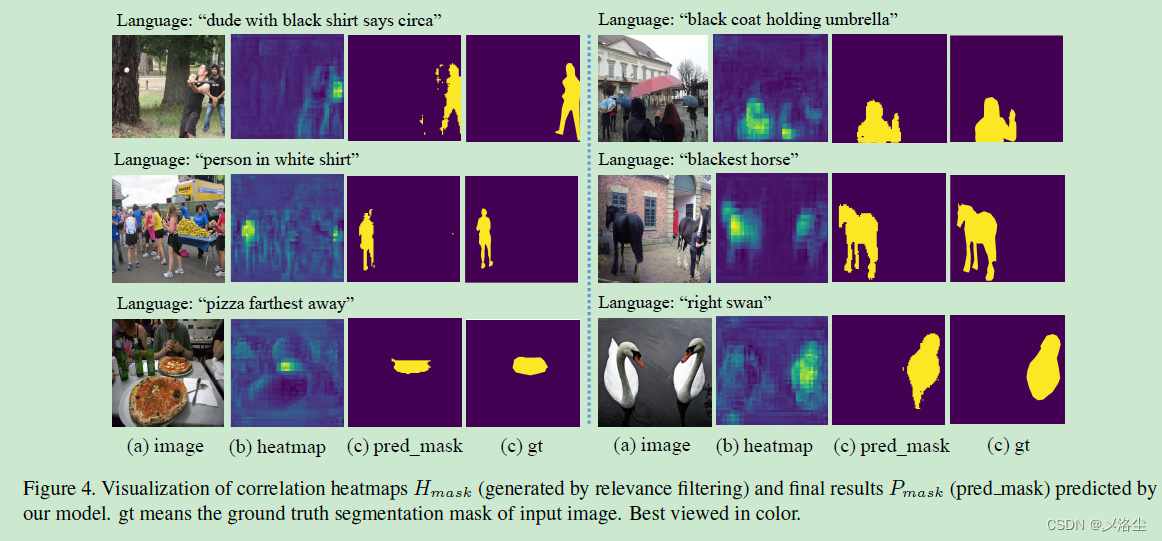

$$H_{mask}=conv(K,F_{m_3})$$其中 $H_{mask}\in {\mathbb{R}}^{\frac{H}{8}\times \frac{W}{8}}$，$conv$ 表示卷积操作，热力图 $H_{mask}$ 为分割的粗糙 mask，其中具有最高得分的区域意味着最可能对应的语言表达式。

Transformer

  为维持与相关滤波的一致性，这里并不使用 Transformer 编码器来提取文本表示，而是将全局文本表示 $f_{text}$ 作为编码器的输出。

  解码器采用标准的 Transformer 结构，使用多头注意力机制将多模态特征 $F_{m_3}$ 的信息转换到激活图 $H_{mask}$ 上：
$$H_{mask}=decoder(F_{m_3},f_{text})$$
  解码器将序列作为输入，因此展平 $F_{m_3}$ 的空间维度，得到一个形状为 $d\times \frac{HW}{64}$ 的特征图。由于 Transformer 结构是输入不变的，再添加位置 embedding。

4.3 分割

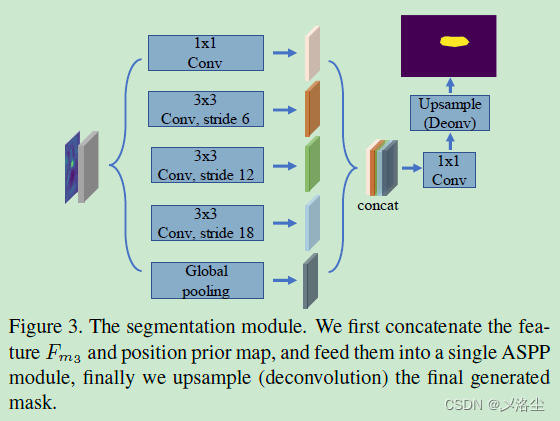

  给定视觉目标先验，分割模块旨在生成最终的分割 mask。首先拼接原始的跨模态特征 $F_{m_3}$ 和视觉目标先验 $H_{mask}$，利用一个分割模块来提炼粗糙的分割结果：
$$P_{\mathbf{mas}\mathbf{k}}=Seg(concat(F_{{\mathbf{m}}_3},H_{\mathbf{mas}\mathbf{k}}))$$其中 $Seg$ 的主体结构为 ASPP，采用可分离卷积，上采样特征图 2 倍。于是预测的 mask 为 $P_{mask}\in {\mathbb{R}}^{\frac{H}{4}\times \frac{W}{4}}$。

4.4 训练和推理

  在训练过程中，采用 Sigmoid Binary Cross Entropy (BCE) 损失训练：
$$\begin{array}{rl}{L}_{seg}& =\sum _{\text{l=1}}^{\frac{H}{4}\times \frac{W}{4}}[y_l\log (p_l)+(1-y_l)\log (1-p_l)]\end{array}$$其中 $y_l$ 和 $p_l$ 分别为下采样 GT mask 的元素以及预测的 mask $P_{mask}$。

  此外，为确保模型能够关注于相应的图像区域，添加了一个定位损失来监督位置预测：
$$L_{loc}=\sum _{l=1}^{\frac{H}{8}\times \frac{W}{8}}[y_l\log (h_l)+(1-y_l)\log (1-h_l)]$$其中 $h_l$ 为下采样图 $H_{mask}$ 中的元素。最终，定义总损失如下：
$$L=L_{seg}+\lambda L_{loc}$$其中 $\lambda =0.1$。

  在推理过程中，上采样预测的分割 mask $P_{mask}$ 到原始图像尺寸 $H\times W$，并以 0.25 的阈值进行二值化得到最终的结果。

五、实验

5.1 实验步骤

数据集和指标

  RefCOCO、Ref-COCO+、RefCOCOg

  intersectionover-union (IoU)、prec@X

实施细节

  Darknet53 作为视觉 Backbone，预训练在 MSCOCO 上。输入图像尺寸 $416\times 416$。在 RefCOCO 和 RefCOCO+ 数据集上，句子最大长度 15；而在 RefCOOCg 上则为 20。1024 维度的双向 GRU 用于挖掘文本特征。$d_k=1024$。解码器 1 层，4 个头，1024 个隐藏单元。Adam 优化器，初始学习率 $0.001$，在第 30 个 epoch 时，乘 0.1。Batch_size 18，epoch 45。

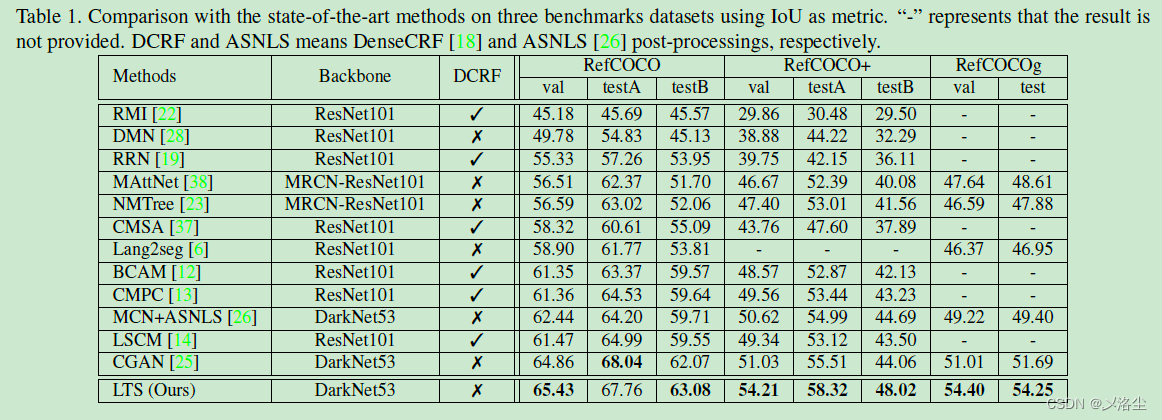

5.2 主要结果

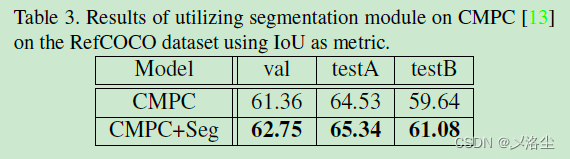

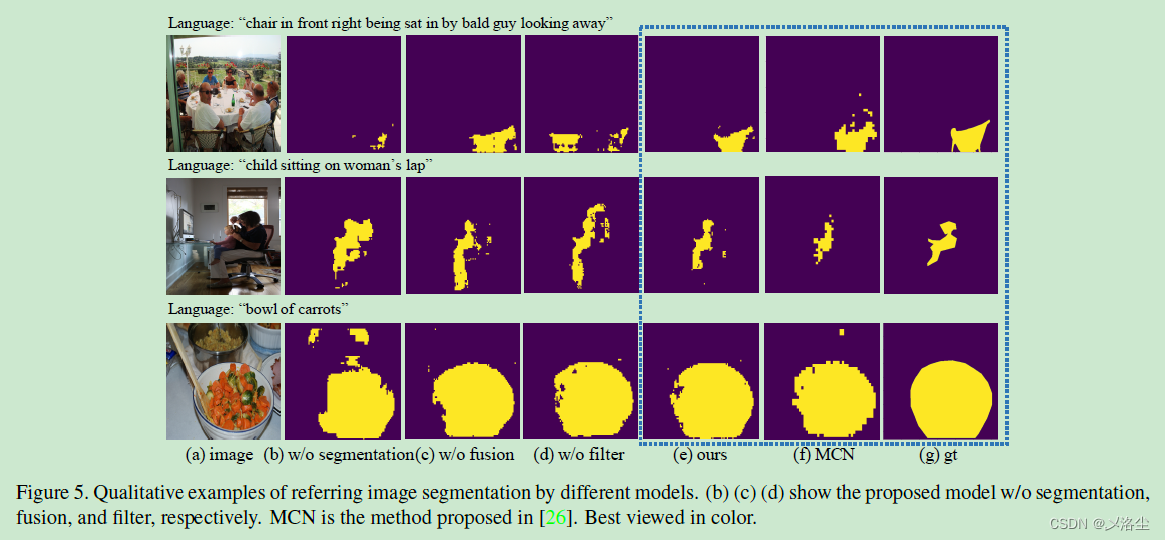

5.3 定量分析

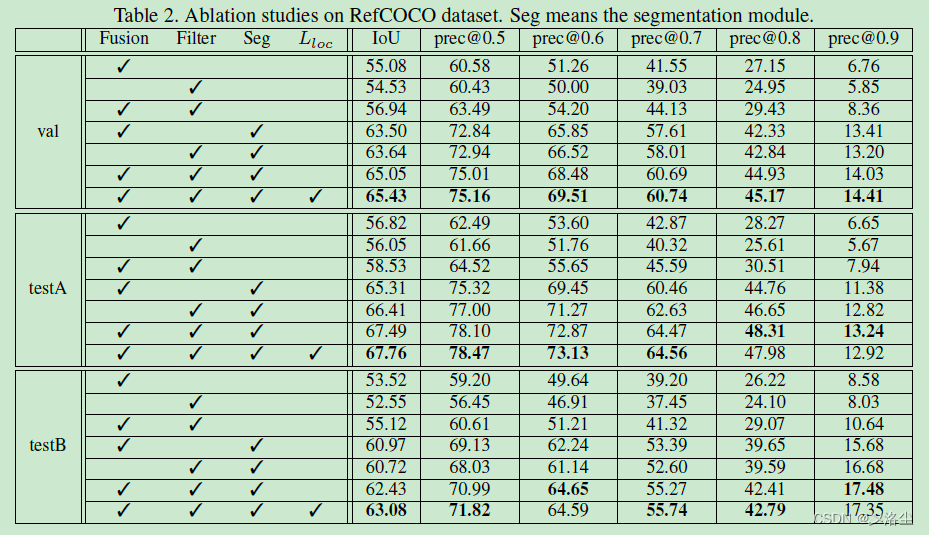

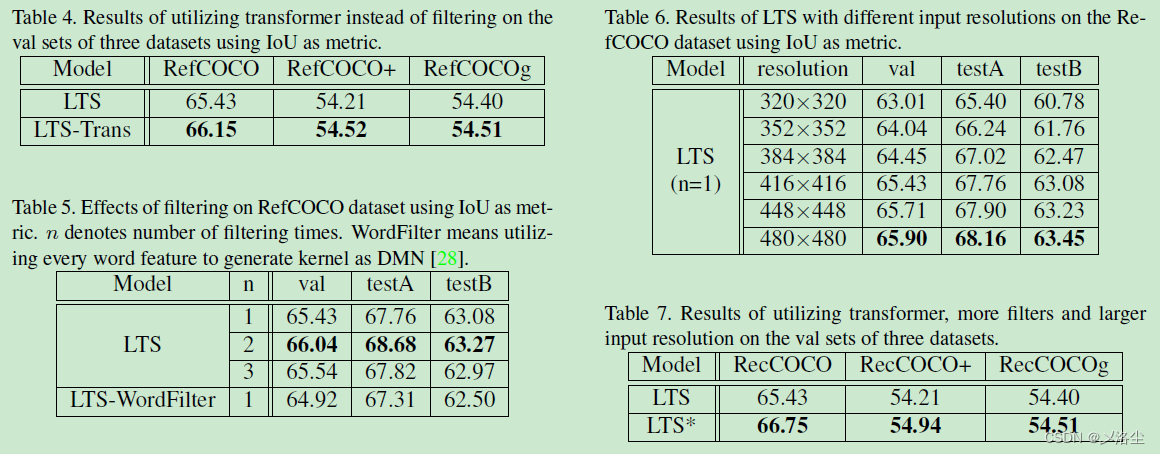

5.4 消融实验

六、结论

  RIS 任务的挑战，文本提出将这一任务划分为两个子任务：指代目标预测和细粒度的目标分割生成。实验表明方法性能很好。

  尽管当前的 IoUs 大于之前的工作，但是仍低于 GT，而最近在图像分割的工作可能会带来一些进步。此外，本文仅利用简单的视觉和语言 Backbone，更复杂的结构可能有助于进一步提升性能。

写在后面

  这篇文章可以说是没赶上大模型的热潮啊，不然应该中不了的。文章提出的框架非常简单，然后创新点在当时看来也是足够的。实验很充足，就是结论部分略微偏少了。
