JFreeChart 生成5种图表（饼图、柱状图、堆叠柱状图、折线图、散点图）

1 Maven依赖

        <!-- Hutool工具包 -->
        <dependency>
            <groupId>cn.hutool</groupId>
            <artifactId>hutool-all</artifactId>
            <version>5.6.2</version>
        </dependency>
        <!-- JFreeChart图表库 -->
        <dependency>
            <groupId>org.jfree</groupId>
            <artifactId>jfreechart</artifactId>
            <version>1.5.3</version>
        </dependency>

2 默认字体

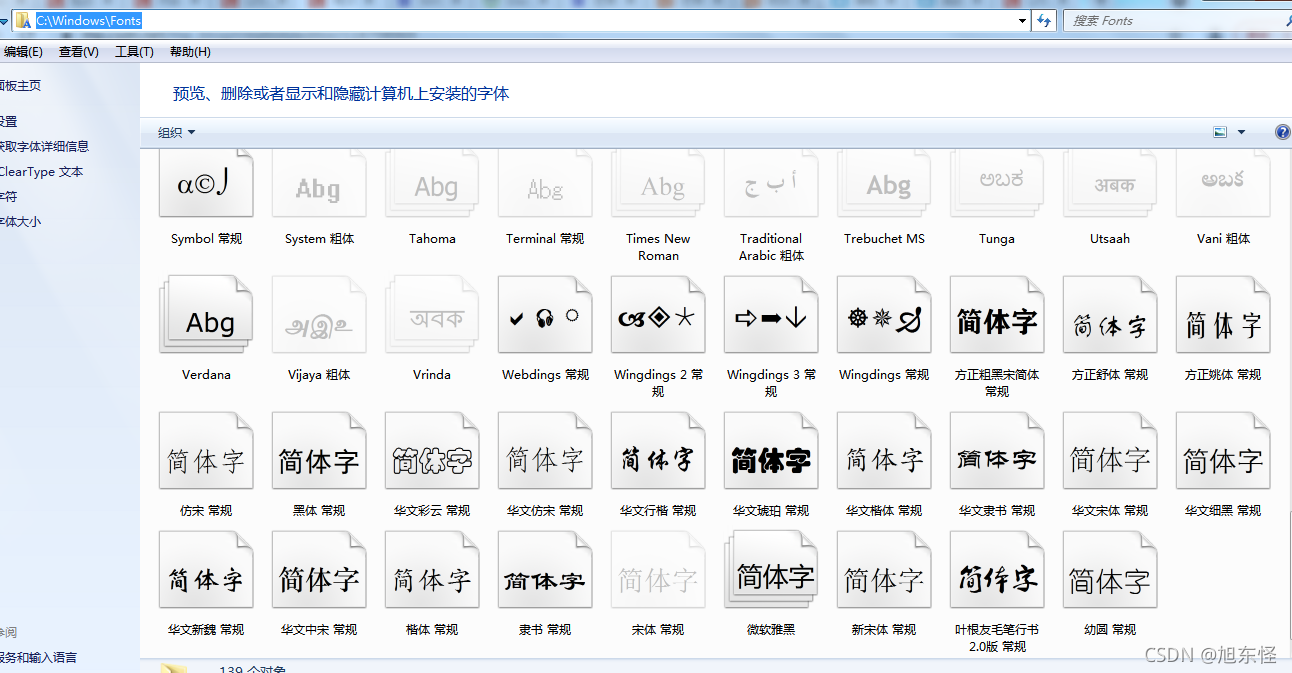

2.1 系统字体

 2.2 默认字体位置





3 JFreeChartUtil

JFreeChart工具类。

package com.util;

import cn.hutool.core.util.StrUtil;
import org.jfree.chart.*;
import org.jfree.chart.axis.ValueAxis;
import org.jfree.chart.labels.*;
import org.jfree.chart.plot.*;
import org.jfree.chart.renderer.category.*;
import org.jfree.chart.renderer.xy.XYLineAndShapeRenderer;
import org.jfree.chart.ui.*;
import org.jfree.data.category.DefaultCategoryDataset;
import org.jfree.data.general.DefaultPieDataset;
import org.springframework.core.io.ClassPathResource;

import java.awt.*;
import java.io.File;
import java.io.IOException;
import java.text.NumberFormat;
import java.util.List;

/**
 * JFreeChart工具类
 */
public class JFreeChartUtil {
    public static String NO_DATA_MSG = "数据加载失败";

    /**
     * 生成主题
     *
     * @param fontName 字体名称（默认为宋体）
     * @return
     */
    public static StandardChartTheme createChartTheme(String fontName) throws Exception {
        StandardChartTheme theme = new StandardChartTheme("unicode") {
            public void apply(JFreeChart chart) {
                chart.getRenderingHints().put(RenderingHints.KEY_TEXT_ANTIALIASING,
                        RenderingHints.VALUE_TEXT_ANTIALIAS_OFF);
                super.apply(chart);
            }
        };
        theme.setExtraLargeFont(getDefaultFont(Font.PLAIN, 20f));
        theme.setLargeFont(getDefaultFont(Font.PLAIN, 14f));
        theme.setRegularFont(getDefaultFont(Font.PLAIN, 12f));
        theme.setSmallFont(getDefaultFont(Font.PLAIN, 10f));
        return theme;
    }

    /**
     * 获取默认字体
     *
     * @param style
     * @param size  字体大小
     * @return
     * @throws Exception
     */
    public static Font getDefaultFont(int style, Float size) throws Exception {
        //获取宋体文件
        File defaultFontFile = new ClassPathResource("/font/simsun.ttc").getFile();
        Font defaultFont = Font.createFont(Font.TRUETYPE_FONT, defaultFontFile);
        defaultFont = defaultFont.deriveFont(style, size);
        return defaultFont;
    }

    /**
     * 创建饼图数据集合
     *
     * @param legendNameList 图例名称列表
     * @param dataList       数据列表
     * @return
     */
    public static DefaultPieDataset createDefaultPieDataset(List<String> legendNameList, List<Object> dataList) {
        DefaultPieDataset dataset = new DefaultPieDataset();
        //图例名称列表或数据列表为空
        if (legendNameList == null || legendNameList.size() <= 0 || dataList == null || dataList.size() <= 0) {
            return dataset;
        }
        for (int i = 0; i < legendNameList.size() && legendNameList.size() == dataList.size(); i++) {
            String value = dataList.get(i).toString();
            dataset.setValue(legendNameList.get(i), Double.valueOf(value));
        }
        return dataset;
    }

    /**

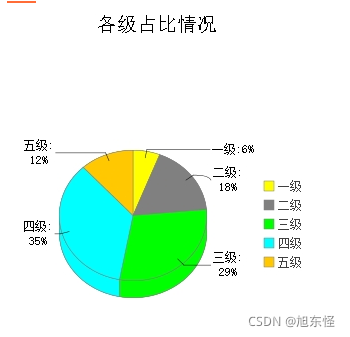

     * 设置饼状图渲染
     */
    public static void setPieRender(Plot plot) {
        plot.setNoDataMessage(NO_DATA_MSG);
        plot.setInsets(new RectangleInsets(10, 10, 5, 10));
        PiePlot piePlot = (PiePlot) plot;
        piePlot.setInsets(new RectangleInsets(0, 0, 0, 0));
        piePlot.setCircular(true);// 圆形

        // 简单标签
        piePlot.setLabelGap(0.01);
        piePlot.setInteriorGap(0.05D);
        // 图例形状
        piePlot.setLegendItemShape(new Rectangle(10, 10));
        piePlot.setIgnoreNullValues(true);
        // 去掉标签背景色
        piePlot.setLabelBackgroundPaint(null);
        //去掉图表背景颜色
        piePlot.setBackgroundPaint(null);
        // 去掉阴影
        piePlot.setLabelShadowPaint(null);
        // 去掉边框
        piePlot.setLabelOutlinePaint(null);
        piePlot.setShadowPaint(null);
        // 显示标签数据
        piePlot.setLabelGenerator(new StandardPieSectionLabelGenerator("{0}:{2}"));
    }

    /**
     * 创建类别数据集合(柱形图、折线图)
     *
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @return
     */
    public static DefaultCategoryDataset createDefaultCategoryDataset(List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList) {
        DefaultCategoryDataset dataset = new DefaultCategoryDataset();
        //图例名称列表、x轴名称列表或数据列表为空
        if (xAxisNameList == null || xAxisNameList.size() <= 0 || legendNameList == null || legendNameList.size() <= 0
                || dataList == null || dataList.size() <= 0) {
            return dataset;
        }
        for (int yAxisIndex = 0; yAxisIndex < legendNameList.size() && legendNameList.size() == dataList.size(); yAxisIndex++) {
            String legendName = legendNameList.get(yAxisIndex);
            List<Object> rowList = dataList.get(yAxisIndex);
            //该组数据不存在或该组数据总数不等于x轴数据数量
            if (rowList == null || rowList.size() != xAxisNameList.size()) {
                continue;
            }
            for (int xAxisIndex = 0; xAxisIndex < rowList.size(); xAxisIndex++) {
                String value = rowList.get(xAxisIndex).toString();
                dataset.setValue(Double.parseDouble(value), legendName, xAxisNameList.get(xAxisIndex));
            }
        }
        return dataset;
    }

    /**
     * 设置柱状图渲染
     *
     * @param plot
     * @param isShowDataLabels 显示数据值标记
     */
    public static void setBarRenderer(CategoryPlot plot, boolean isShowDataLabels) {
        plot.setNoDataMessage(NO_DATA_MSG);
        plot.setInsets(new RectangleInsets(10, 10, 5, 10));
        BarRenderer renderer = (BarRenderer) plot.getRenderer();
        // 设置柱子最大宽度
        renderer.setMaximumBarWidth(0.175);
        //设置图表背景颜色(透明)
        plot.setBackgroundPaint(null);
        //显示数据值标记
        if (isShowDataLabels) {
            renderer.setDefaultItemLabelsVisible(true);
        }
        renderer.setDefaultItemLabelGenerator(new StandardCategoryItemLabelGenerator());
        //注意：此句很关键，若无此句，那数字的显示会被覆盖，给人数字没有显示出来的问题
        renderer.setDefaultPositiveItemLabelPosition(new ItemLabelPosition(
                ItemLabelAnchor.OUTSIDE12, TextAnchor.BASELINE_CENTER));

        setXAixs(plot);
        setYAixs(plot);
    }

    /**

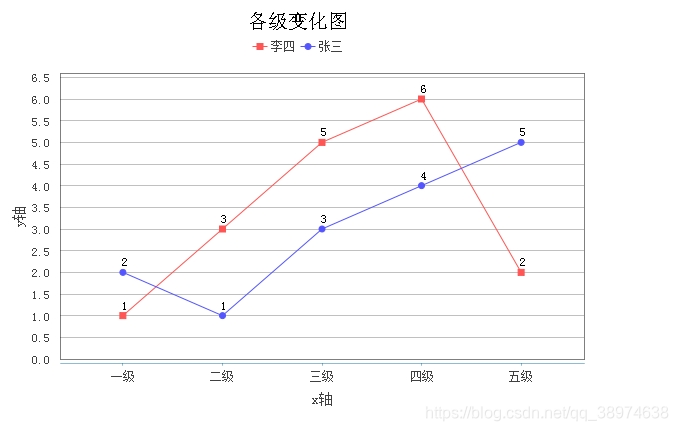

     * 设置折线图样式
     *
     * @param plot
     * @param isShowDataLabels 是否显示数据标签
     * @param isShapesVisible  是否显示数据点
     */
    public static void setLineRender(CategoryPlot plot, boolean isShowDataLabels, boolean isShapesVisible) {
        plot.setNoDataMessage(NO_DATA_MSG);
        plot.setInsets(new RectangleInsets(10, 10, 0, 10), false);
        LineAndShapeRenderer renderer = (LineAndShapeRenderer) plot.getRenderer();
        //设置图表背景颜色(透明)
        plot.setBackgroundPaint(null);
        renderer.setDefaultStroke(new BasicStroke(1.5F));
        //显示数据标签
        if (isShowDataLabels) {
            renderer.setDefaultItemLabelsVisible(true);
            renderer.setDefaultItemLabelGenerator(new StandardCategoryItemLabelGenerator(StandardCategoryItemLabelGenerator.DEFAULT_LABEL_FORMAT_STRING,
                    NumberFormat.getInstance()));
            // 位置
            renderer.setDefaultPositiveItemLabelPosition(new ItemLabelPosition(ItemLabelAnchor.OUTSIDE1, TextAnchor.BOTTOM_CENTER));
        }
        // 数据点绘制形状
        renderer.setDefaultShapesVisible(isShapesVisible);
        setXAixs(plot);
        setYAixs(plot);

    }

    /**

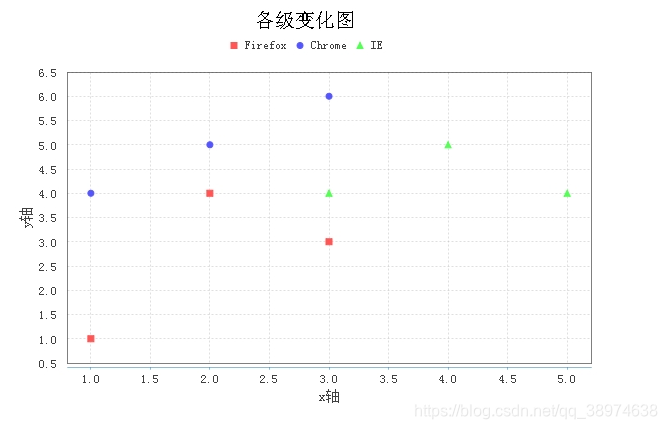

     * 设置散点图样式
     *
     * @param plot
     */
    public static void setScatterRender(XYPlot plot) {
        plot.setNoDataMessage(NO_DATA_MSG);
        plot.setInsets(new RectangleInsets(10, 10, 0, 10), false);
        //设置图表背景颜色(透明)
        plot.setBackgroundPaint(null);
        setXAixs(plot);
        setYAixs(plot);
    }

    /**
     * 设置类别图表(CategoryPlot) X坐标轴线条颜色和样式
     *
     * @param plot
     */
    public static void setXAixs(CategoryPlot plot) {
        Color lineColor = new Color(31, 121, 170);
        // X坐标轴颜色
        plot.getDomainAxis().setAxisLinePaint(lineColor);
        // X坐标轴标记|竖线颜色
        plot.getDomainAxis().setTickMarkPaint(lineColor);

    }

    /**
     * 设置图表(XYPlot) X坐标轴线条颜色和样式
     *
     * @param plot
     */
    public static void setXAixs(XYPlot plot) {
        Color lineColor = new Color(31, 121, 170);
        // X坐标轴颜色
        plot.getDomainAxis().setAxisLinePaint(lineColor);
        // X坐标轴标记|竖线颜色
        plot.getDomainAxis().setTickMarkPaint(lineColor);
        // x轴网格线条
        plot.setDomainGridlinePaint(new Color(192, 192, 192));
    }

    /**
     * 设置类别图表(CategoryPlot) Y坐标轴线条颜色和样式 同时防止数据无法显示
     *
     * @param plot
     */
    public static void setYAixs(CategoryPlot plot) {
        Color lineColor = new Color(192, 208, 224);
        ValueAxis axis = plot.getRangeAxis();
        // Y坐标轴颜色
        axis.setAxisLinePaint(lineColor);
        // Y坐标轴标记|竖线颜色
        axis.setTickMarkPaint(lineColor);
        // 隐藏Y刻度
        axis.setAxisLineVisible(false);
        axis.setTickMarksVisible(false);
        // Y轴网格线条
        plot.setRangeGridlinePaint(new Color(192, 192, 192));
        plot.setRangeGridlineStroke(new BasicStroke(1));
        // 设置顶部Y坐标轴间距,防止数据无法显示
        plot.getRangeAxis().setUpperMargin(0.1);
        // 设置底部Y坐标轴间距
        plot.getRangeAxis().setLowerMargin(0.1);

    }

    /**
     * 设置图表(XYPlot) Y坐标轴线条颜色和样式 同时防止数据无法显示
     *
     * @param plot
     */
    public static void setYAixs(XYPlot plot) {
        Color lineColor = new Color(192, 208, 224);
        ValueAxis axis = plot.getRangeAxis();
        // Y坐标轴颜色
        axis.setAxisLinePaint(lineColor);
        // Y坐标轴标记|竖线颜色
        axis.setTickMarkPaint(lineColor);
        // 隐藏Y刻度
        axis.setAxisLineVisible(false);
        axis.setTickMarksVisible(false);
        // Y轴网格线条
        plot.setRangeGridlinePaint(new Color(192, 192, 192));
        // 设置顶部Y坐标轴间距,防止数据无法显示
        plot.getRangeAxis().setUpperMargin(0.1);
        // 设置底部Y坐标轴间距
        plot.getRangeAxis().setLowerMargin(0.1);
    }

}

4 GenerateChartUtil

 图表生成工具类。

package com.jfreechart;

import cn.hutool.core.collection.CollectionUtil;
import cn.hutool.core.util.StrUtil;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.ChartUtils;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.StandardChartTheme;
import org.jfree.chart.axis.CategoryAxis;
import org.jfree.chart.axis.CategoryLabelPositions;
import org.jfree.chart.axis.NumberAxis;
import org.jfree.chart.axis.ValueAxis;
import org.jfree.chart.block.BlockBorder;
import org.jfree.chart.labels.ItemLabelAnchor;
import org.jfree.chart.labels.ItemLabelPosition;
import org.jfree.chart.labels.StandardCategoryItemLabelGenerator;
import org.jfree.chart.plot.CategoryPlot;
import org.jfree.chart.plot.PiePlot3D;
import org.jfree.chart.renderer.category.CategoryItemRenderer;
import org.jfree.chart.ui.RectangleEdge;
import org.jfree.chart.ui.TextAnchor;
import org.jfree.chart.util.Rotation;
import org.jfree.data.general.DefaultPieDataset;
import org.jfree.data.xy.XYDataset;

import java.awt.*;
import java.io.ByteArrayOutputStream;
import java.io.IOException;
import java.io.OutputStream;
import java.text.DecimalFormat;
import java.text.NumberFormat;
import java.util.List;

/**
 * 图表生成工具类
 */
public class GenerateChartUtil {

    /**

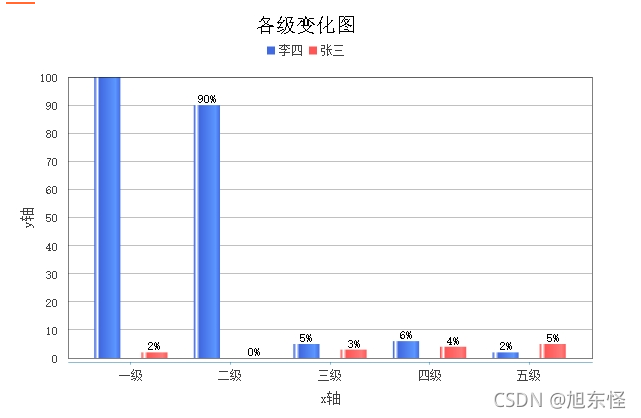

     * 生成柱状图(返回JFreeChart)
     *
     * @param chartTitle     图表标题
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @param theme          主题(null代表默认主题)
     * @param yAxisTitle     y轴标题
     * @param xAxisTitle     x轴标题
     * @param yAxisMinValue   y轴最小值（可以为空）
     * @param yAxisMaxValue   y轴最大值（可以为空）
     * @param legendColorList 图例背景颜色（可以为空）
     * @param barLabelVisible 是否显示柱体标签（可以为空）
     * @param barLabelFormat  柱体标签格式（可以为空）
     * @return
     */
    public static JFreeChart createBarChart(String chartTitle, List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList, StandardChartTheme theme, String yAxisTitle, String xAxisTitle, Double yAxisMinValue
            , Double yAxisMaxValue, List<Color> legendColorList, Boolean barLabelVisible, String barLabelFormat) {
        //设置主题，防止中文乱码
        theme = theme == null ? JFreeChartUtil.createChartTheme("") : theme;
        ChartFactory.setChartTheme(theme);
        //创建柱状图
        JFreeChart chart = ChartFactory.createBarChart(chartTitle, xAxisTitle, yAxisTitle
                , JFreeChartUtil.createDefaultCategoryDataset(legendNameList, xAxisNameList, dataList));
        // 设置抗锯齿，防止字体显示不清楚
        chart.setTextAntiAlias(false);
        // 对柱子进行渲染
        JFreeChartUtil.setBarRenderer(chart.getCategoryPlot(), true);CategoryPlot plot = (CategoryPlot) chart.getPlot();
        CategoryAxis categoryAxis = plot.getDomainAxis();
        // 最大换行数
        categoryAxis.setMaximumCategoryLabelLines(10);
        //y轴
        ValueAxis valueAxis = chart.getCategoryPlot().getRangeAxis();
        if (yAxisMinValue != null) {
            valueAxis.setLowerBound(yAxisMinValue);
        }
        if (yAxisMaxValue != null) {
            valueAxis.setUpperBound(yAxisMaxValue);
        }
        CategoryItemRenderer customBarRenderer = plot.getRenderer();
        //显示每个柱的数值
        if (barLabelVisible != null) {
            customBarRenderer.setDefaultItemLabelsVisible(barLabelVisible);
            //柱体数值格式
            if (StrUtil.isNotEmpty(barLabelFormat)) {
                customBarRenderer.setDefaultItemLabelGenerator(new StandardCategoryItemLabelGenerator(barLabelFormat, NumberFormat.getInstance()));
            }
        }
        //设置系列柱体背景颜色
        if (CollectionUtil.isNotEmpty(legendColorList)) {
            for (int i = 0; i < legendNameList.size() && i < legendColorList.size(); i++) {
                Color color = legendColorList.get(i);
                if (color == null) {
                    continue;
                }
                customBarRenderer.setSeriesPaint(i, color);
            }
        }
        // 设置标注无边框
        chart.getLegend().setFrame(new BlockBorder(Color.WHITE));
        // 标注位于上侧
        chart.getLegend().setPosition(RectangleEdge.TOP);
        return chart;
    }

    /**
     * 生成柱状图(返回outputStream)
     *
     * @param chartTitle     图表标题
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @param theme          主题(null代表默认主题)
     * @param yAxisTitle     y轴标题
     * @param xAxisTitle     x轴标题
     * @param outputStream   输出流
     * @param width          宽度
     * @param height         高度
     * @param yAxisMinValue   y轴最小值（可以为空）
     * @param yAxisMaxValue   y轴最大值（可以为空）
     * @param legendColorList 图例背景颜色（可以为空）
     * @param barLabelVisible 是否显示柱体标签（可以为空）
     * @param barLabelFormat  柱体标签格式（可以为空）
     * @return
     */
    public static void createBarChart(OutputStream outputStream, String chartTitle, List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList, StandardChartTheme theme, String yAxisTitle, String xAxisTitle, int width, int height
            , Double yAxisMinValue, Double yAxisMaxValue, List<Color> legendColorList, Boolean barLabelVisible, String barLabelFormat) {
        JFreeChart chart = createBarChart(chartTitle, legendNameList, xAxisNameList, dataList, theme, yAxisTitle, xAxisTitle
                , yAxisMinValue, yAxisMaxValue, legendColorList, barLabelVisible, barLabelFormat);
        try {
            ChartUtils.writeChartAsJPEG(outputStream, 1.0f, chart, width, height, null);
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    /**
     * 生成柱状图(返回byte[])
     *
     * @param chartTitle     图表标题
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @param theme          主题(null代表默认主题)
     * @param yAxisTitle     y轴标题
     * @param xAxisTitle     x轴标题
     * @param width          宽度
     * @param height         高度
     * @param yAxisMinValue   y轴最小值（可以为空）
     * @param yAxisMaxValue   y轴最大值（可以为空）
     * @param legendColorList 图例背景颜色（可以为空）
     * @param barLabelVisible 是否显示柱体标签（可以为空）
     * @param barLabelFormat  柱体标签格式（可以为空）
     * @return
     */
    public static byte[] createBarChart(String chartTitle, List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList, StandardChartTheme theme, String yAxisTitle, String xAxisTitle, int width, int height
            , Double yAxisMinValue , Double yAxisMaxValue, List<Color> legendColorList, Boolean barLabelVisible, String barLabelFormat) {
        ByteArrayOutputStream bas = new ByteArrayOutputStream();
        createBarChart(bas, chartTitle, legendNameList, xAxisNameList, dataList, theme, yAxisTitle, xAxisTitle, width, height
                , yAxisMinValue, yAxisMaxValue, legendColorList, barLabelVisible, barLabelFormat);
        byte[] byteArray = bas.toByteArray();
        return byteArray;
    }

    /**
     * 生成柱堆叠状图(返回JFreeChart)
     *
     * @param chartTitle     图表标题
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @param theme          主题(null代表默认主题)
     * @param yAxisTitle     y轴标题
     * @param xAxisTitle     x轴标题
     * @return
     */
    public static JFreeChart createStackedBarChart(String chartTitle, List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList, StandardChartTheme theme, String yAxisTitle, String xAxisTitle) {
        //设置主题，防止中文乱码
        theme = theme == null ? JFreeChartUtil.createChartTheme("") : theme;
        ChartFactory.setChartTheme(theme);
        //创建堆叠柱状图
        JFreeChart chart = ChartFactory.createStackedBarChart(chartTitle, xAxisTitle, yAxisTitle
                , JFreeChartUtil.createDefaultCategoryDataset(legendNameList, xAxisNameList, dataList));
        // 设置抗锯齿，防止字体显示不清楚
        chart.setTextAntiAlias(false);
        // 对柱子进行渲染
        JFreeChartUtil.setBarRenderer(chart.getCategoryPlot(), true);
        // 设置标注无边框
        chart.getLegend().setFrame(new BlockBorder(Color.WHITE));
        // 标注位于上侧
        chart.getLegend().setPosition(RectangleEdge.TOP);
        return chart;
    }

    /**
     * 生成堆叠柱状图(返回outputStream)
     *
     * @param chartTitle     图表标题
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @param theme          主题(null代表默认主题)
     * @param yAxisTitle     y轴标题
     * @param xAxisTitle     x轴标题
     * @param outputStream   输出流
     * @param width          宽度
     * @param height         高度
     * @return
     */
    public static void createStackedBarChart(OutputStream outputStream, String chartTitle, List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList, StandardChartTheme theme, String yAxisTitle, String xAxisTitle, int width, int height
    ) {
        JFreeChart chart = createStackedBarChart(chartTitle, legendNameList, xAxisNameList, dataList, theme, yAxisTitle, xAxisTitle);
        try {
            ChartUtils.writeChartAsJPEG(outputStream, 1.0f, chart, width, height, null);
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    /**
     * 生成堆叠柱状图(返回byte[])
     *
     * @param chartTitle     图表标题
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @param theme          主题(null代表默认主题)
     * @param yAxisTitle     y轴标题
     * @param xAxisTitle     x轴标题
     * @param width          宽度
     * @param height         高度
     * @return
     */
    public static byte[] createStackedBarChart(String chartTitle, List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList, StandardChartTheme theme, String yAxisTitle, String xAxisTitle, int width, int height) {
        ByteArrayOutputStream bas = new ByteArrayOutputStream();
        createStackedBarChart(bas, chartTitle, legendNameList, xAxisNameList, dataList, theme, yAxisTitle, xAxisTitle, width, height);
        byte[] byteArray = bas.toByteArray();
        return byteArray;
    }

    /**
     * 生成折线图(返回JFreeChart)
     *
     * @param chartTitle     图表标题
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @param theme          主题(null代表默认主题)
     * @param yAxisTitle     y轴标题
     * @param xAxisTitle     x轴标题
     * @return
     */
    public static JFreeChart createLineChart(String chartTitle, List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList, StandardChartTheme theme, String yAxisTitle, String xAxisTitle) {
        //设置主题，防止中文乱码
        theme = theme == null ? JFreeChartUtil.createChartTheme("") : theme;
        ChartFactory.setChartTheme(theme);
        //创建折线图
        JFreeChart chart = ChartFactory.createLineChart(chartTitle, xAxisTitle, yAxisTitle
                , JFreeChartUtil.createDefaultCategoryDataset(legendNameList, xAxisNameList, dataList));
        // 设置抗锯齿，防止字体显示不清楚
        chart.setTextAntiAlias(false);
        // 对折现进行渲染
        JFreeChartUtil.setLineRender(chart.getCategoryPlot(), true, true);
        // 设置标注无边框
        chart.getLegend().setFrame(new BlockBorder(Color.WHITE));
        // 标注位于上侧
        chart.getLegend().setPosition(RectangleEdge.TOP);
        return chart;
    }

    /**
     * 生成折线图(返回outputStream)
     *
     * @param chartTitle     图表标题
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @param theme          主题(null代表默认主题)
     * @param yAxisTitle     y轴标题
     * @param xAxisTitle     x轴标题
     * @param outputStream   输出流
     * @param width          宽度
     * @param height         高度
     * @return
     */
    public static void createLineChart(OutputStream outputStream, String chartTitle, List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList, StandardChartTheme theme, String yAxisTitle, String xAxisTitle, int width, int height
    ) {
        JFreeChart chart = createLineChart(chartTitle, legendNameList, xAxisNameList, dataList, theme, yAxisTitle, xAxisTitle);
        try {
            ChartUtils.writeChartAsJPEG(outputStream, 1.0f, chart, width, height, null);
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    /**
     * 生成折线图(返回byte[])
     *
     * @param chartTitle     图表标题
     * @param legendNameList 图例名称列表
     * @param xAxisNameList  x轴名称列表
     * @param dataList       数据列表
     * @param theme          主题(null代表默认主题)
     * @param yAxisTitle     y轴标题
     * @param xAxisTitle     x轴标题
     * @param width          宽度
     * @param height         高度
     * @return
     */
    public static byte[] createLineChart(String chartTitle, List<String> legendNameList, List<String> xAxisNameList
            , List<List<Object>> dataList, StandardChartTheme theme, String yAxisTitle, String xAxisTitle, int width, int height) {
        ByteArrayOutputStream bas = new ByteArrayOutputStream();
        createLineChart(bas, chartTitle, legendNameList, xAxisNameList, dataList, theme, yAxisTitle, xAxisTitle, width, height);
        byte[] byteArray = bas.toByteArray();
        return byteArray;
    }

    /**
     * 生成散点图(返回JFreeChart)
     *
     * @param chartTitle 图表标题
     * @param dataset    数据集
     * @param theme      主题(null代表默认主题)
     * @param yAxisTitle y轴标题
     * @param xAxisTitle x轴标题
     * @return
     */
    public static JFreeChart createScatterPlot(String chartTitle
            , XYDataset dataset, StandardChartTheme theme, String yAxisTitle, String xAxisTitle) {
        //设置主题，防止中文乱码
        theme = theme == null ? JFreeChartUtil.createChartTheme("") : theme;
        ChartFactory.setChartTheme(theme);
        //创建散点图
        JFreeChart chart = ChartFactory.createScatterPlot(chartTitle, xAxisTitle, yAxisTitle
                , dataset);
        // 设置抗锯齿，防止字体显示不清楚
        chart.setTextAntiAlias(false);
        //散点图渲染
        JFreeChartUtil.setScatterRender(chart.getXYPlot());
        // 设置标注无边框
        chart.getLegend().setFrame(new BlockBorder(Color.WHITE));
        // 标注位于上侧
        chart.getLegend().setPosition(RectangleEdge.TOP);
        return chart;
    }

    /**
     * 生成散点图(返回outputStream)
     *
     * @param chartTitle   图表标题
     * @param dataset      数据集
     * @param theme        主题(null代表默认主题)
     * @param yAxisTitle   y轴标题
     * @param xAxisTitle   x轴标题
     * @param outputStream 输出流
     * @param width        宽度
     * @param height       高度
     * @return
     */
    public static void createScatterPlot(OutputStream outputStream, String chartTitle, XYDataset dataset, StandardChartTheme theme
            , String yAxisTitle, String xAxisTitle, int width, int height
    ) {
        JFreeChart chart = createScatterPlot(chartTitle, dataset, theme, yAxisTitle, xAxisTitle);
        try {
            ChartUtils.writeChartAsJPEG(outputStream, 1.0f, chart, width, height, null);
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    /**
     * 生成散点图(返回byte[])
     *
     * @param chartTitle 图表标题
     * @param dataset    数据集
     * @param theme      主题(null代表默认主题)
     * @param yAxisTitle y轴标题
     * @param xAxisTitle x轴标题
     * @param width      宽度
     * @param height     高度
     * @return
     */
    public static byte[] createScatterPlot(String chartTitle, XYDataset dataset, StandardChartTheme theme, String yAxisTitle
            , String xAxisTitle, int width, int height) {
        ByteArrayOutputStream bas = new ByteArrayOutputStream();
        createScatterPlot(bas, chartTitle, dataset, theme, yAxisTitle, xAxisTitle, width, height);
        byte[] byteArray = bas.toByteArray();
        return byteArray;
    }
}

5 饼图

5.1 饼图

        具体实现过程请查看以下博客。

JFreeChart 生成饼图（标准饼图、3D饼图）https://blog.csdn.net/qq_38974638/article/details/121233491

5.2 3D饼图

        具体实现过程请查看以下博客。

JFreeChart 生成饼图（标准饼图、3D饼图）https://blog.csdn.net/qq_38974638/article/details/121233491

6 柱状图

6.1 调试代码

    /**
     * 柱状图
     *
     * @param response
     */
    @GetMapping("/barChart")
    public void barChart(HttpServletResponse response) throws IOException {
        //x轴名称列表
        List<String> xAxisNameList = new ArrayList<>(Arrays.asList("一级", "二级", "三级", "四级", "五级"));
        //图例名称列表
        List<String> legendNameList = new ArrayList<>(Arrays.asList("李四", "张三"));
        //数据列表
        List<List<Object>> dataList = new ArrayList<>();
        dataList.add(new ArrayList<>(Arrays.asList(100, 90, 5, 6, 2)));
        dataList.add(new ArrayList<>(Arrays.asList(2, 0, 3, 4, 5)));
        //图例背景颜色
        List<Color> legendColorList = new ArrayList<>(Arrays.asList(new Color(65, 105, 225)));
        GenerateChartUtil.createBarChart(response.getOutputStream(), "各级变化图", legendNameList, xAxisNameList
                , dataList, JFreeChartUtil.createChartTheme("宋体"), "y轴", "x轴"
                , 600, 400, 0d, 100d, legendColorList, true, "{2}%");
    }

6.2 调试结果

7 堆叠柱状图

7.1 调试代码

    /**
     * 堆叠柱状图
     *
     * @param response
     */
    @GetMapping("/stackedBarChart")
    public void stackedBarChart(HttpServletResponse response) throws IOException {
        //x轴名称列表
        List<String> xAxisNameList = new ArrayList<>(Arrays.asList("一级", "二级", "三级", "四级", "五级"));
        //图例名称列表
        List<String> legendNameList = new ArrayList<>(Arrays.asList("李四", "张三"));
        //数据列表
        List<List<Object>> dataList = new ArrayList<>();
        dataList.add(new ArrayList<>(Arrays.asList(1, 3, 5, 6, 2)));
        dataList.add(new ArrayList<>(Arrays.asList(2, 1, 3, 4, 5)));
        GenerateChartUtil.createStackedBarChart(response.getOutputStream(), "各级变化图", legendNameList, xAxisNameList
                , dataList, JFreeChartUtil.createChartTheme("宋体"), "y轴", "x轴", 600, 400);
    }

7.2 调试结果

8 折线图

8.1 调试代码

    /**
     * 折线图
     *
     * @param response
     */
    @GetMapping("/lineChart")
    public void lineChart(HttpServletResponse response) throws IOException {
        //x轴名称列表
        List<String> xAxisNameList = new ArrayList<>(Arrays.asList("一级", "二级", "三级", "四级", "五级"));
        //图例名称列表
        List<String> legendNameList = new ArrayList<>(Arrays.asList("李四", "张三"));
        //数据列表
        List<List<Object>> dataList = new ArrayList<>();
        dataList.add(new ArrayList<>(Arrays.asList(1, 3, 5, 6, 2)));
        dataList.add(new ArrayList<>(Arrays.asList(2, 1, 3, 4, 5)));
        GenerateChartUtil.createLineChart(response.getOutputStream(), "各级变化图", legendNameList, xAxisNameList
                , dataList, JFreeChartUtil.createChartTheme("宋体"), "y轴", "x轴", 600, 400);
    }

8.2 调试结果

9 散点图

9.1 调试代码

    /**
     * 散点图
     *
     * @param response
     */
    @GetMapping("/scatterPlot")
    public void scatterPlot(HttpServletResponse response) throws IOException {
        //设置散点图数据集
        //设置第一个
        XYSeries firefox = new XYSeries("Firefox");
        firefox.add(1.0, 1.0);
        firefox.add(2.0, 4.0);
        firefox.add(3.0, 3.0);
        //设置第二个
        XYSeries chrome = new XYSeries("Chrome");
        chrome.add(1.0, 4.0);
        chrome.add(2.0, 5.0);
        chrome.add(3.0, 6.0);
        //设置第三个
        XYSeries ie = new XYSeries("IE");
        ie.add(3.0, 4.0);
        ie.add(4.0, 5.0);
        ie.add(5.0, 4.0);
        //添加到数据集
        XYSeriesCollection dataset = new XYSeriesCollection();
        dataset.addSeries(firefox);
        dataset.addSeries(chrome);
        dataset.addSeries(ie);
        GenerateChartUtil.createScatterPlot(response.getOutputStream(), "各级变化图", dataset
                , JFreeChartUtil.createChartTheme("宋体"), "y轴", "x轴", 600, 400);
    }

9.2 调试结果
