55V/1000mA1.2MHz 具备轻负载SKIP模式的高效率异步降压转换器

【高效降压电源芯片LGS5145 工作模式讲解】 https://www.bilibili.com/video/BV1KVAXedEjR/?share_source=copy_web&vd_source=a715e7b43920677bc22e5812b99f511b

今天的视频内容呢是关于5145 这款产品的介绍以及样板使用讲解，当然后续这个频道会每周带给大家 优秀的产品，芯片测试调试方法，硬件设计分享等，如果您在使用我们芯片过程中，有任何关于产品的可以直接在官网拨打技术电话或发邮件，我们很快给您解决。



在工业、汽车电子和便携设备中，高效、紧凑且可靠的电源管理方案至关重要。今天，我们为您介绍棱晶半导体的LGS5145——一款55V输入、1A输出的异步降压转换器，集高性能、高效率和多重保护于一身，是小型化电源设计的不二选择。

集成了高压上管功率MOSFET的高频降压开关调节器。采用电流控制模式，为快速环路响应提供高达1A（输出5V，至少提供1A以上的输出）的高效输出。4.2V~55V的宽输入电压范围适用于各种消费及工业的降压应用，同时4uA的关断模式静态电流也使其适用于电池供电应用。

在我们官网申请样板之后，会收到一个评估板 和 附赠的20颗芯片，我们先把样片拿到一边，拆开经典袋子，可以看到一个绿色测试板和一个电解电容，如果您的输入电压在24V以上，推荐您把附赠的电解电容焊接上去再使用。

因为当LGS5145VIN引脚出现高压或输入热插拔现象时容易出现芯片烧毁现象。该现象一般为输入端引脚过压遭受E0S损伤导致。规格书第20页为防护浪涌提供了几种解决方案:

陶瓷电容器具有体积小、稳定性好、低阻抗等优点，是LGS5145电路输入旁路电容器的理想选择。但是，如果将LGS5145插入带电电源(热插拔)，这些电容器可能会导致问题。低ESR特性的陶瓷电容器与电源串联的杂散电感形成“欠阻尼槽电路”,LGS5145的VIN引脚处的电压可能达到标称输入电压的两倍，可能超过LGS5145的额定值并损坏零件。如果输入电源控制不当或用户需要将LGS5145插入通电电源，则输入网络的设计应防止这种超调。

有的客户板子有限制，不一定能接受电解电容的高度，可以参照规格书用电阻或者TVS来进行浪涌防护。

LGS5145样板默认设置为5V，带有一个5mA指示灯，我们这里将电源上电，接入42V总线，可以看到指示灯已经点亮，芯片降压输出中，下面为大家讲解5145的两种工作模式：

示波器上为我们开关波形，

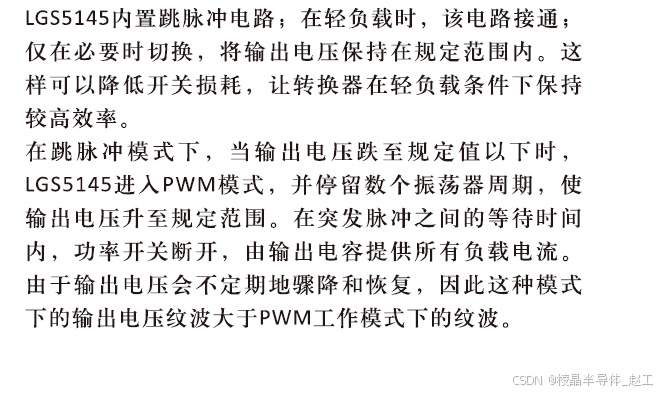

轻载条件下，LGS5145通过降低开关频率在宽负载范围内实现高转换效率，以减小开关和栅极驱动损耗，他是怎么实现的呢？

当负载上去之后，就会来到CCM模式，频率就来到了1.2MHz的固定频率，电流一直上去到1.5A，此时触发了最大峰值电流，进入保护状态。频率的折叠同时有助于防止上电时电感电流跑飞。过温关断保护确保了工作的稳定性和可靠性。
