本文详细阐述了5G和LTE中的资源块（RB）、资源单元（RE）和物理资源块（PRB）的概念及其相互关系，包括它们在频率和时域上的分布。同时，介绍了5G帧结构，包括半帧、子帧和时隙的配置，以及子载波间隔对TTI的影响。此外，讨论了LTE中的REG和CCE，以及它们在资源分配中的作用。最后，提到了NR物理信道和信号，如PDCCH、PUCCH、PSS和SSS，以及参考信号在通信系统中的重要角色。
1、关于RB和RE
(1) RB（Resource Block,资源块）频率上连续12个子载波，时域上一个slot(时隙,14个ofdm符号)
(2) RE（Resource Element,资源单元）频率上一个子载波，及时域上一个ofdm符号
注意：协议规定，5G每个时隙（非扩展CP）的符号数为14个(扩展CP情况下每个时隙有12个符号)，而LTE（非扩展CP）每个时隙的符号数为7个。
RE和symbols的关系
symbols是ofdm符号，OFDM Symbol。时间上是0.5/7 ms（约为71us），频率上是整改带宽BW。个人理解：symbol在频率上连续12个子载波，时域上是一个ofdm(1/14ms LTE),，所以一个符号表示12个RE
简单说：一个12X14的方格，大的整个叫一个RB，每一个小块叫一个RE。另外，一个RE可存放一个调制符号（modulation symbol），该调制符号可使用QPSK（对应一个RE存放2bit数据）、16QAM（对应一个RE存放4bit数据）、64QAM（对应一个RE存放6bit数据）调制
(3) PRB是Physical RB，RB最终要映射到PRB上。 RB有两个概念：VRB(vitural)和PRB。上、下行系统分别将频率资源分为若干资源单元（RU）和物理资源块（PRB），RU和PRB分别是上、下行资源的最小分配单位。
下行用户的数据以虚拟资源块（VRB）的形式发送，VRB可以采用集中（localized）或分散（distributed）方式映射到PRB上。Localized方式即占用若干相邻的PRB，这种方式下，系统可以通过频域调度获得多用户增益。Distributed方式即占用若干分散的PRB，这种方式下，系统可以获得频率分集增益。
上行RU可以分为Localized RU（LRU）和Distributed RU（DRU），LRU包含一组相邻的子载波，DRU包含一组分散的子载波。为了保持单载波信号格式，如果一个UE占用多个LRU，这些LRU必须相邻；如果占用多个DRU，所有子载波必须等间隔。
2、帧结构(体现在数据链路层的概念)

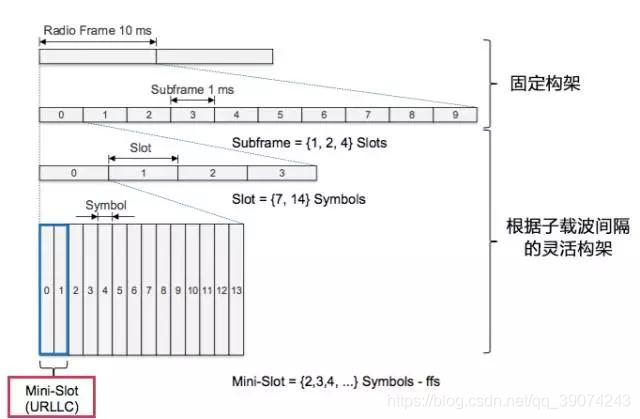

(1) 5G中，一个帧(frame)内包含2个半帧(half-frame)，每个半帧包含5个子帧(subframe)，即一个帧包含10个子帧，一个子帧1ms；子帧0~4称之为半帧0，子帧5~9称之为半帧2。

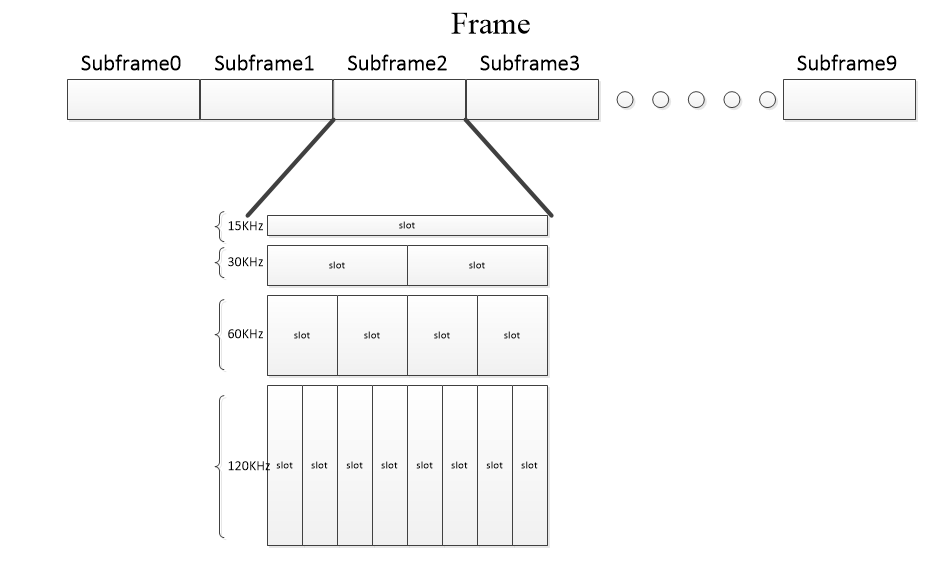

(2) 每个子帧长度固定为1ms；子帧内包含的时隙数(slot)不确定，和子载波间隔(scs, Subcarrier Spacing)相关联：15KHz时，1个子帧包含1个时隙；30KHz时，1个子帧包含2个时隙；60KHz时，1个子帧包含4个时隙；120KHz时，1个子帧包含8个时隙.

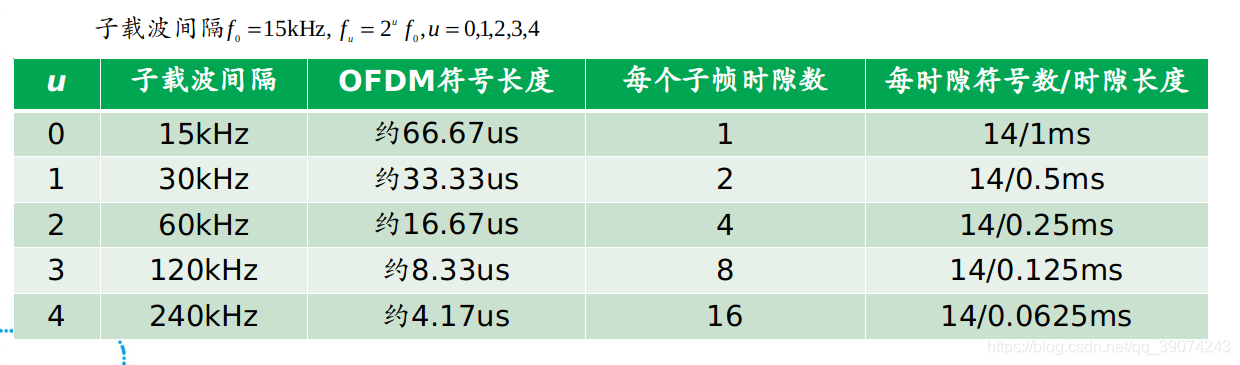

(3) 具体子载波间隔
可以看出：子载波间隔越大，一个时隙的实际长度越短。 如对于URRLC业务，可利用较大子载波间隔缩短数据传输时间，以满足时延要求，对于mMTc业务，可利用较小的较小的子载波间隔，增加数据传输时间，扩大覆盖范围。
(4)对于每个slot（非扩展CP）的14个符号，协议规定每个符号可以是下行符号（D:downlink），也可以是上行符号(U:uplink)，还可以是动态符号(X:flexible)
TTI Transport Time Interval，传输时间间隔。
TTI是WCDMA系统引入的，是无线设备的工作节拍。每个TTI，设备的链路层与物理层之间交换一次数据。
WCDMA的TTI为10ms，HSPA的TTI为2ms，LTE的TTI压缩到1ms，5G NR的TTI可变，最大为0.5ms。
(如：5G低频子载波宽度是30KHZ，高频子载波宽度有120KHZ和240KHZ的选择，所以TTI变化了，低频的TTI是0.5ms，高频的TTI是0.125ms（对应的是120KHZ子载波宽度）。
5G高频中 10ms是一帧 高频(120KHZ)一帧包含80个时隙solt，每个0.125ms，每个slot在普通CP模式下分成14个符号)
LTE中REG和CCE概念

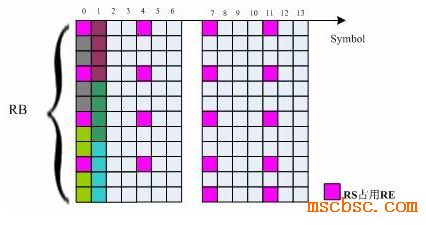

REG是Resource Element Group的缩写，一个REG包括4个连续未被占用的RE。REG主要针对PCFICH和PHICH速率很小的控制信道资源分配，提高资源的利用效率和分配灵活性。如下图左边两列所示，除了RS信号外，不同颜色表示的就是REG。（其中蓝色是RS(reference signal 参考信号)）

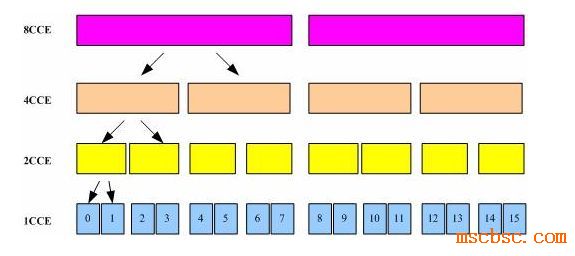

CCE是Control Channel Element的缩写，每个CCE由9个REG组成，之所以定义相对于REG较大的CCE，是为了用于数据量相对较大的PDCCH的资源分配。每个用户的PDCCH只能占用1，2，4，8个CCE，称为聚合级别。如下图所示：
RBG（Resource Block Group） 为业务信道资源分配的资源单位，有一组RB组成；分组的大小和系统的带宽有关;关于时隙、RB、RE、PRB等概念的笔记
PRB （Phycical RB）
例如：
LTE支持的子载波宽度为15KHZ和7.5KHZ，也就是指的是子载波的间隔
每个PRB带宽为180KHZ
每RB子载波数目：180/15=12
所以20M的lte带宽，20=0.18*100+2，即20M带宽有100个PRB，其中2M为保护带宽
5G支持的子载波宽度为30KHZ，也就是指的是子载波的间隔。
每个PRB带宽为360KHZ
每RB子载波数目：360/30=12
比如100M频谱带宽（也叫系统带宽）
子载波数：3264
子载波宽度：30KHZ
传输带宽（也叫测量带宽）：3264(12*272)*30=97920KHZ=97.92MHZ
占用带宽=子载波宽度*每RB子载波数目*RB数目
剩下的100MHZ-97.92MHZ=2.08MHZ带宽就分布在两边，起保护作用的，这个就是保护带宽。
假设UE 上报的CQI 为最大值15，其所对应的调制方式为64QAM，码率为0.926。则20MHz （对应100 个PRB）下，TD-LTE 系统物理层峰值最大速率计算如下：(PRB和RB可理解为一个概念)
①PRB 中RE数：（14符号/子帧）x（100个PRBx 12 RE/符号）=16800RE/子帧
在lte中，一个子帧有2个slot,
所以 2×100×84=16800 RE/子帧
TA：Tracking Area，跟踪区。
TA是LTE系统为UE的位置管理新设立的概念。 当UE处于空闲状态时，核心网络能够知道UE所在的跟踪区，同时当处于空闲状态的UE需要被寻呼时，必须在UE所注册的跟踪区的所有小区进行寻呼。
TAI是LTE的跟踪区标识（Tracking Area Identity），是由PLMN和TAC组成。
TAI = PLMN + TAC（Tracking Area Code）
多个TA组成一个TA列表，同时分配给一个UE，UE在该TA列表（TA List）内移动时不需要执行TA更新，以减少与网络的频繁交互；
当UE进入不在其所注册的TA列表中的新TA区域时，需要执行TA更新，MME（4G核心网模块）给UE重新分配一组TA，新分配的TA也可包含原有TA列表中的一些TA；
每个小区只属于一个TA。

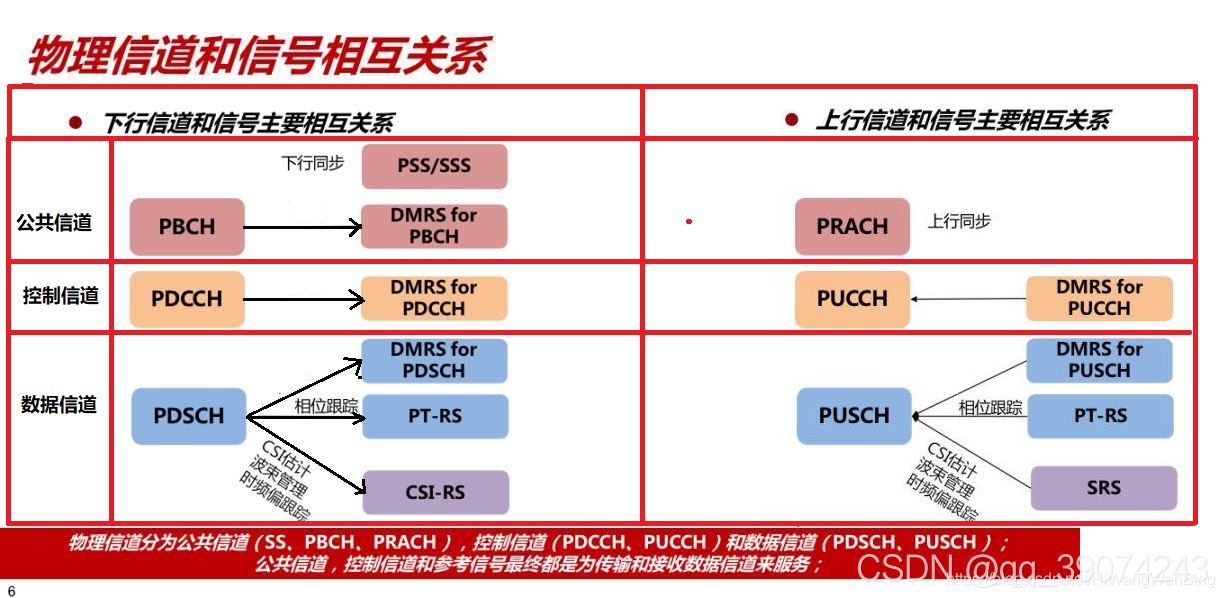

3、NR物理信道和信号
(1)
PBCH和同步信号(SS)一起也被称为下行同步信道
PDCCH:物理下行控制信道，主要用来承载DCI(下行控制信息)
PUCCH:物理上行控制信道，主要用来承载UCI(下行控制信息)
PSS(Primary synchronization signal),主同步信号
SSS(Secondary synchronizationg signal),辅同步信号
(2)
(3) 信道映射关系
物理信道和传输信道的映射关系：
I 对于下行，BCH信息直接映射到PBCH进行发送，PCH和DL-SCH信息映射到PDSCH上进行发送；对于上行，RACH信息映射到PRACH信道进行发送，UL-SCH信息映射到PUSCH上进行发送。(不应该反过来对应吗？)
II 如图可知，BCH、PCH、DL-SCH、UL-SCH的数据在转换为物理层发送数据之前，都需要加入CRC(循环冗余校验码（CyclicRedundancyCheck）：是数据通信领域中最常用的一种差错校验码)保护，以便支持一次校验和重传，保护数据的可靠性。物理层发送的数据，除了PRACH信道外，都要经过编码和速率匹配、调制、资源映射和天线映射几个步骤，然后进行空口的实际发送。
下行
物理广播信道PBCH: 广而告之的信道，针对所有终端用户，合法和非法用户。
物理下行公共控制PDCCH：通过该信道，基站对终端实现集中式、远程调度。
同步信道PSS/SSS：通过该信道，基站宣告该小区在整个频谱中的位置，终端需要与之步调一致。
物理下行共享信道PDSCH：小区能够提供给终端的公共共享资源，真正的共产主义，按需分配的下行资源，终端用完后，还要归还给基站，以便为其他用户服务。
解调参考信号DMRS：通过参考该信号，终端对上述下行信道进行解调。
上行
