AS(接入层)和NAS(非接入层)

本文介绍了2G/3G网络架构中的RNC和BSC,以及RANAP协议,明确了接入层(如RRC)和非接入层(如MM、SM、CC、SMS)的职责。在5G系统中,接入层通过RRC建立UE、gNB和核心网的连接,非接入层则允许UE直接与核心网交互进行移动管理和会话管理。接入层流程涉及PLMN选择、小区选择和无线资源管理,而非接入层流程涵盖移动性管理、呼叫控制和会话管理。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、所谓接入层的流程和非接入层的流程,实际是从协议栈的角度出发的。

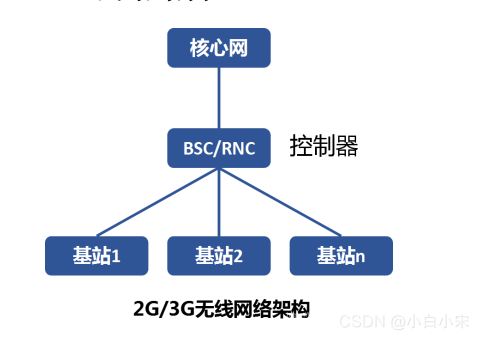

传统2g/3g的架构如下图所示:

RNC:RNC(无线网络控制器,Radio Network Controller)是第三代(3G)无线网络中的主要网元,是接入网络的组成部分,负责移动性管理、呼叫处理、链路管理和移交机制。

BSC 基站控制器(Base Station Controller):是基站子系统的控制和管理部分,位于MSC和BTS之间,负责完成无线网络管理、无线资源管理及无线基站的监视管理,控制移动台与BTS无线连接的建立、持续和拆除等管理。

RANAP:无线接入网络应用部分 (Radio Access Network Application Part),它是RNC和CN(核心网)之间的控制面协议。

(1) 在协议栈中,RRC和RANAP层及其以下的协议层称为接入层,它们之上的 MM(mobility management)、SM(session management)、CC(Call Control,呼叫控制)、SMS(Short Messaging Service,短信服务) 等称为非接入层

(2)简单地说,接入层的流程,也就是指无线接入层的设备RNC、NodeB需要参与处理的流程。

非接入层的流程,就是指只有UE和CN需要处理的信令流程,无线接入网络RNC、NodeB是不需要处理的。

举个形象的比喻,接入层的信令是为非接入层的信令交互铺路搭桥的。

通过接入层的信令交互, 在UE和CN之间建立起了信令通路,从而便能进行非接入层信令流程了。


接入层的流程主要包括PLMN 选择、小区选择和无线资源管理流程。无线资源管理流程就是RRC层面的流程,包括RRC连接建立流程、UE和CN之间的信令建立流程、所以从协议栈的层面上来说,接入层的流程都是一些底层的流程,通过它们,为上层的信令流程搭建底层的承载。
非接入层的流程主要包括电路域的移动性管理,电路域的呼叫控制,分组域的移动性管理、分组域的会话管理。

2、利用5G中的NAS和AS进行举例

5G系统整体协议栈-控制面

 如图所示:接入层通过RRC信令进行UE、gNb、核心网的建立,从而建立其UE和核心网的连接;

在此基础上,通过非接入层UE就可以直接与核心网进行交互,从而与核心网的AMF进行移动管理,与SMF进行会话管理。
