Android NFC开发详解 总结和NFC读卡实例解析

---

前言

物联网企业Android软件层开发肯定少不了与硬件通信这一步，不论是物流、安防、医疗、教育等行业，其中除去直接调用SDK这种方式，与硬件通信直接相关的技术也不过是最常用的那几种，分别为串口通信、USB通讯、蓝牙、红外、NFC等。

在前面的文章[串口通信开发总结和实例解析、USB通信开发总结和热敏打印机开发实例解析]中已经分别介绍了串口、USB通讯技术。本篇记录的就是NFC开发相关的技术和走过的弯路，希望在帮助自己巩固知识的同时可以帮助到有需要的人。

除了开发总结外，本篇的案例为NFC读取M1卡。
其实读卡这样的需求，我们研发一般分为调用SDK，和用android自带的NFC功能了，
前者没什么好说的，剩下的NFC,进入正题。

---

一、什么是NFC？

NFC是目前Android手机一个主流的配置硬件项，全称是Near Field Communication，中为近场通信，也叫做近距离无线通信技术。使用了NFC技术的设备（例如移动电话）可以在彼此靠近的情况下进行数据交换，是由非接触式射频识别（RFID）及互连互通技术整合演变而来。

二、基础知识

开始开发之前必须要知道的知识

1.什么是NDEF？

存储在NFC标签中的数据可以采用多种格式编写，但许多 Android 框架 API 都基于名为 NDEF（NFC 数据交换格式）的 NFC Forum 标准。。

简单说就是一种普遍的数据格式标准

2.NFC技术的操作模式

（1） 读取器/写入器模式：支持 NFC 设备读取和/或写入被动 NFC 标签和贴纸。
（2）点对点模式：支持 NFC 设备与其他 NFC 对等设备交换数据；Android Beam 使用的就是此操作模式。
（3）卡模拟模式：支持 NFC 设备本身充当 NFC 卡。然后，可以通过外部 NFC 读取器（例如 NFC 销售终端）访问模拟 NFC 卡。

本篇案例使用的主要是读写卡，就是正常的读写卡需求，后面如果有机会接触到点对点和卡模拟的需求会在此篇做补充

3.标签的技术类型

通常情况下每种分类的标签（卡片）都支持一种或多重技术，
对应关系如下

技术	描述	卡种
NfcA	提供NFC-A（ISO 14443-3A）的性能和I / O操作的访问。	M1卡
NfcB	提供NFC-B (ISO 14443-3B)的性能和I / O操作的访问。
NfcF	提供 NFC-F (JIS 6319-4)的性能和I / O操作的访问。
NfcV	提供 NFC-V (ISO 15693)的性能和I / O操作的访问。	15693卡
IsoDep	提供 ISO-DEP (ISO 14443-4)的性能和I / O操作的访问。	CPU卡
Ndef	提供NFC标签已被格式化为NDEF的数据和操作的访问。
NdefFormatable	提供可能被格式化为NDEF的 formattable的标签。
MifareClassic	如果此Android设备支持MIFARE,提供访问的MIFARE Classic性能和I / O操作。	m1卡
MifareUltralight	如果此Android设备支持MIFARE,提供访问的MIFARE 超轻性能和I / O操作。

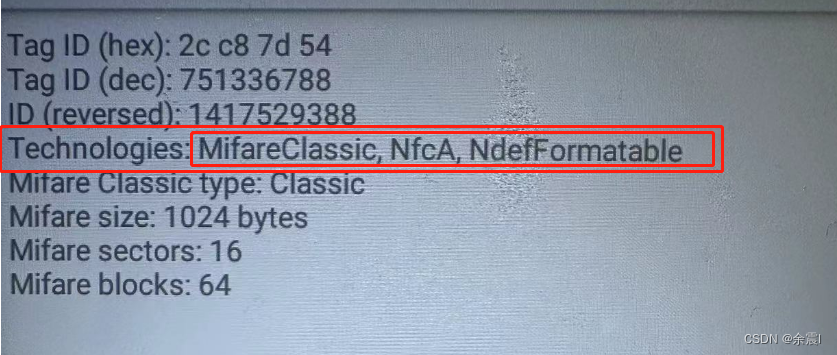

如下图，这是Demo 显示得NFC标签的信息。
其中被我圈起来的部分是这个NFC标签支持的技术，这些后面解析数据的时候会用到，得到这些后就可以使用对应的类来解析标签数据。

开发中我们有对应的方法来获取此标签支持的解析方式，后面我会介绍。

4.实现方式的分类

（1）Manifest注册方式：这种方式主要是在Manifest文件对应的activity下，配置过滤器，以响应不同类型NFC Action。使用这种方式，在刷卡时，如果手机中有多个应用都存在该NFC实现方案，系统会弹出能响应NFC事件的应用列表供用户选择，用户需要点击目标应用来响应本次NFC刷卡事件。

（2）前台响应方式，无需Manifest重配置过滤器，直接使用前台activity来捕获NFC事件进行响应。

区别如下：
响应方式不同：Manifest注册的NFC事件由系统分发，需要选择应用去响应事件
       前台响应方式由前台activity来捕获NFC事件进行响应
优先级不同：前台响应方式的优先级更高于Manifest注册的方式
     （如果安装多个Manifest注册的的App 和一个处于前台捕获方式的App，刷卡后 优先级最高的为前台捕获的，如果前台相应方式的App没有打开，那么将弹出列表让用户选择Manifest中注册了的符合条件的App）

第一种更适合APP需要刷卡调用起来，并且设备没有多个响应NFC标签程序的物联网设备（因为普通安卓手机中自带的卡包APP、微信等优先级都比较高,当弹出列表选择响应的App时，操作会边得繁琐）

第二种更适合前台界面中的读卡，且多个应用的时候
根据自己的项目需求选择适合的实现方式。

5.流程

首先设备要支持NFC权限开启的前提下 不论哪种方式，都是先刷卡，等待系统分发响应的Activity 拿到Tag或者 前台Activity捕获到TAG 。然后根据这个标签支持的技术去解析数据。

三、获取标签内容

1.检查环境

首先 Manifest中添加权限

    <uses-permission android:name="android.permission.NFC" />

判断是否支持NFC、且打开功能

 NfcAdapter adapter = NfcAdapter.getDefaultAdapter(this);
        if (null == adapter) {
            Toast.makeText(this, "不支持NFC功能", Toast.LENGTH_SHORT).show();
        } else if (!adapter.isEnabled()) {
            Intent intent = new Intent(Settings.ACTION_NFC_SETTINGS);
            // 根据包名打开对应的设置界面
            startActivity(intent);
        }



2.获取NFC标签

2.1 Manifest中注册的方式获取Tag

这里要介绍三种意图过滤器
前面【实现方式的分类】中对这种方式的特征做了介绍，这种由标签调度系统分发的方式需要在Manifest定义固定的意图过滤器。标签调度系统定义了三种 Intent，按优先级从高到低列出如下：

ACTION_NDEF_DISCOVERED：如果扫描到包含 NDEF 负载的标签，并且可识别其类型，则使用此 Intent 启动 Activity。这是优先级最高的 Intent，标签调度系统会尽可能尝试使用此 Intent 启动 Activity，在行不通时才会尝试使用其他 Intent。

ACTION_TECH_DISCOVERED：如果没有登记要处理 ACTION_NDEF_DISCOVERED Intent 的 Activity，则标签调度系统会尝试使用此 Intent 来启动应用。此外，如果扫描到的标签包含无法映射到 MIME 类型或 URI 的 NDEF 数据，或者该标签不包含 NDEF 数据，但它使用了已知的标签技术，那么也会直接启动此 Intent（无需先启动 ACTION_NDEF_DISCOVERED）。

ACTION_TAG_DISCOVERED：如果没有处理 ACTION_NDEF_DISCOVERED 或者 ACTION_TECH_DISCOVERED Intent 的 Activity，则使用此 Intent 启动 Activity。

添加意图过滤器
这是第一种 最简单和优先级最高的一种，已经满足需求了

        <activity
            android:name=".NfcActivity"
            android:exported="false">
            <intent-filter>
                <action android:name="android.nfc.action.NDEF_DISCOVERED" />
            </intent-filter>
        </activity>

当然也可以选择第二种

        <activity
            android:name=".NfcActivity"
            android:exported="false">
            <intent-filter>
                <action android:name="android.nfc.action.TECH_DISCOVERED" />
            </intent-filter>
            <meta-data android:name="android.nfc.action.TECH_DISCOVERED"
                android:resource="@xml/filter_nfc" />
        </activity>

filter_nfc
这个文件就是TECH_DISCOVERED需要配置的，其中，tech-list之间是逻辑或关系，tech之间是逻辑与关系，与方案2中的techLists原理以及用途是类似。

<?xml version="1.0" encoding="utf-8"?>
<resources xmlns:android="http://schemas.android.com/apk/res/android">

    <tech-list>
        <tech>android.nfc.tech.Ndef</tech>
        <tech>android.nfc.tech.NfcA</tech>
    </tech-list>

    <tech-list>
        <tech>android.nfc.tech.NfcB</tech>
    </tech-list>
    <tech-list>
        <tech>android.nfc.tech.NfcF</tech>
    </tech-list>
</resources>

还剩最后一种

        <activity
            android:name=".NfcActivity"
            android:exported="false">
            <intent-filter>
                <action android:name="android.nfc.action.TAG_DISCOVERED"/>
                <category android:name="android.intent.category.DEFAULT"/>
            </intent-filter>
        </activity>

这种一般用不到 感觉意义不大

然后在对应Activity的onCreate方法中就可以拿标签了

class NfcActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_nfc)
        val adapter = NfcAdapter.getDefaultAdapter(this)
        if (null == adapter) {
            Toast.makeText(this, "不支持NFC功能", Toast.LENGTH_SHORT).show()
        } else if (!adapter.isEnabled) {
            val intent = Intent(Settings.ACTION_NFC_SETTINGS)
            // 根据包名打开对应的设置界面
            startActivity(intent)
        }
        val tag = intent.getParcelableExtra<Tag>(NfcAdapter.EXTRA_TAG)
    }
}

2.1 前台Activity捕获的方式获取Tag

class MainActivity : AppCompatActivity() {
    var mNfcAdapter: NfcAdapter? = null
    var pIntent: PendingIntent? = null

    override fun onCreate(savedInstanceState: Bundle?) {
       super.onCreate(savedInstanceState)
       initNfc()


    }
    private fun initNfc() {
        mNfcAdapter = M1CardUtils.isNfcAble(this)
        pIntent = PendingIntent.getActivity(this, 0,
        //在Manifest里或者这里设置当前activity启动模式，否则每次响应NFC事件，activity会重复创建
        Intent(this, javaClass).addFlags(Intent.FLAG_ACTIVITY_SINGLE_TOP), 0)
    }

    override fun onResume() {
        super.onResume()
        mNfcAdapter?.let {
            val ndef = IntentFilter(NfcAdapter.ACTION_NDEF_DISCOVERED)
            val tag = IntentFilter(NfcAdapter.ACTION_TAG_DISCOVERED)
            val tech = IntentFilter(NfcAdapter.ACTION_TECH_DISCOVERED)
            val filters = arrayOf(ndef, tag, tech)
            val techList = arrayOf(
                arrayOf(
                    "android.nfc.tech.Ndef",
                    "android.nfc.tech.NfcA",
                    "android.nfc.tech.NfcB",
                    "android.nfc.tech.NfcF",
                    "android.nfc.tech.NfcV",
                    "android.nfc.tech.NdefFormatable",
                    "android.nfc.tech.MifareClassic",
                    "android.nfc.tech.MifareUltralight",
                    "android.nfc.tech.NfcBarcode"
                )
            )
            it.enableForegroundDispatch(this, pIntent, filters, techList)
            XLog.d("开始捕获NFC数据")
        }
    }
    override fun onPause() {
        super.onPause()
        mNfcAdapter?.disableForegroundDispatch(this)
    }
    override fun onNewIntent(intent: Intent?) {
        super.onNewIntent(intent)
        //这里必须setIntent，set  NFC事件响应后的intent才能拿到数据
        setIntent(intent)
        val tag = getIntent().getParcelableExtra<Tag>(NfcAdapter.EXTRA_TAG)
        //M1CardUtils 我后面会贴出来的
        if (M1CardUtils.isMifareClassic(tag)) {
            try {
                val reader = M1CardUtils.readCard(tag)
                XLog.d("读卡内容：$reader")
                val data = reader.split("|")
            } catch (e: IOException) {
                e.printStackTrace()
            }
        }
    }
}

四、解析标签数据

不论使用哪种方式，当我们获取到TAG标签后，解析方式都是相同的,需要根据不同的卡类型选择对应的解析方式

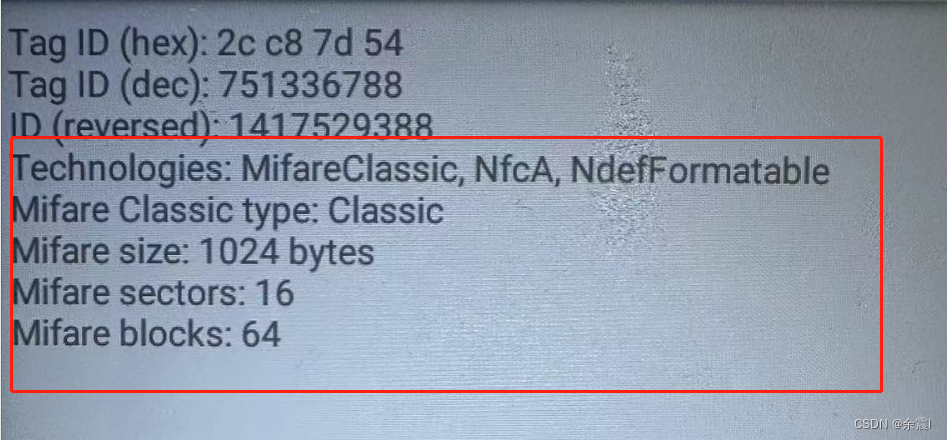

如图 我们能拿到卡片的信息，如图，括起来的部分分别对应的是：
支持的技术类型
MifareClassic 类型
扇区存储空间
扇区数
扇区中的块数

1. M1卡解析

这里说一下基础知识，不论是NFC还是读卡模块读，解析流程都是先寻卡，然后验证扇区的密码，取扇区的数据，比如已知要读的数据在2扇区，那么寻卡后验证时把要验证的扇区号、扇区的密码，和扇区的验证密码类型A/B传过去验证通过后，就可以读取数据了。

import android.app.Activity
import android.nfc.NfcAdapter
import android.nfc.Tag
import com.hjq.toast.ToastUtils
import kotlin.Throws
import android.nfc.tech.MifareClassic
import com.elvishew.xlog.XLog
import java.io.IOException
import java.lang.StringBuilder
import java.nio.charset.Charset


object M1CardUtils {
    /**
     * 判断是否支持NFC
     *
     * @return
     */
    fun isNfcAble(mContext: Activity?): NfcAdapter? {
        val mNfcAdapter = NfcAdapter.getDefaultAdapter(mContext)
        if (mNfcAdapter == null) {
            ToastUtils.show("设备不支持NFC！")
        }
        if (!mNfcAdapter!!.isEnabled) {
            ToastUtils.show("请在系统设置中先启用NFC功能！")
        }
        return mNfcAdapter
    }

    /**
     * 监测是否支持MifareClassic
     *
     * @param tag
     * @return
     */
    fun isMifareClassic(tag: Tag): Boolean {
        val techList = tag.techList
        var haveMifareUltralight = false
        for (tech in techList) {
            if (tech.contains("MifareClassic")) {
                haveMifareUltralight = true
                break
            }
        }
        if (!haveMifareUltralight) {
            ToastUtils.show("不支持MifareClassic")
            return false
        }
        return true
    }

    /**
     * 读取卡片信息
     *
     * @return
     */
    @Throws(IOException::class)
    fun readCard(tag: Tag?): String {
        val mifareClassic = MifareClassic.get(tag)
        return try {
            mifareClassic.connect()
            val metaInfo = StringBuilder()
            val gbk = Charset.forName("gbk")

            // 获取TAG中包含的扇区数
            val sectorCount = mifareClassic.sectorCount
            //            for (int j = 0; j < sectorCount; j++) {
            val bCount: Int //当前扇区的块数
            var bIndex: Int //当前扇区第一块
            if (m1Auth(mifareClassic, 2)) {
                bCount = mifareClassic.getBlockCountInSector(2)
                bIndex = mifareClassic.sectorToBlock(2)
                var length = 0
                for (i in 0 until bCount) {
                    val data = mifareClassic.readBlock(bIndex)
                    for (i1 in data.indices) {
                        if (data[i1] == 0.toByte()) {
                            length = i1
                        }
                    }
                    val dataString = String(data, 0, length, gbk).trim { it <= ' ' }
                    metaInfo.append(dataString)
                    bIndex++
                }
            } else {
                XLog.e("密码校验失败")
            }
            //            }
            metaInfo.toString()
        } catch (e: IOException) {
            throw IOException(e)
        } finally {
            try {
                mifareClassic.close()
            } catch (e: IOException) {
                throw IOException(e)
            }
        }
    }

    /**
     * 改写数据
     *
     * @param block
     * @param blockbyte
     */
    @Throws(IOException::class)
    fun writeBlock(tag: Tag?, block: Int, blockbyte: ByteArray?): Boolean {
        val mifareClassic = MifareClassic.get(tag)
        try {
            mifareClassic.connect()
            if (m1Auth(mifareClassic, block / 4)) {
                mifareClassic.writeBlock(block, blockbyte)
                XLog.e("writeBlock", "写入成功")
            } else {
                XLog.e("密码是", "没有找到密码")
                return false
            }
        } catch (e: IOException) {
            throw IOException(e)
        } finally {
            try {
                mifareClassic.close()
            } catch (e: IOException) {
                throw IOException(e)
            }
        }
        return true
    }

    /**
     * 密码校验
     *
     * @param mTag
     * @param position
     * @return
     * @throws IOException
     */
    @Throws(IOException::class)
    fun m1Auth(mTag: MifareClassic, position: Int): Boolean {
        if (mTag.authenticateSectorWithKeyA(position, MifareClassic.KEY_DEFAULT)) {
            return true
        } else if (mTag.authenticateSectorWithKeyB(position, MifareClassic.KEY_DEFAULT)) {
            return true
        }
        return false
    }


}

2. iso15693卡解析

本案例中没有用到这种，只是需要M1所以不需要这个，这是别的大佬封装的类发出来供参考

import android.nfc.tech.NfcV;

import com.haiheng.core.util.ByteUtils;

import java.io.IOException;

/**
 * NfcV(ISO 15693)读写操作
 *   用法
 *  NfcV mNfcV = NfcV.get(tag);
 *  mNfcV.connect();
 * <p>
 *  NfcVUtils mNfcVutil = new NfcVUtils(mNfcV);
 *  取得UID
 *  mNfcVutil.getUID();
 *  读取block在1位置的内容
 *  mNfcVutil.readOneBlock(1);
 *  从位置7开始读2个block的内容
 *  mNfcVutil.readBlocks(7, 2);
 *  取得block的个数
 *  mNfcVutil.getBlockNumber();
 *  取得1个block的长度
 *  mNfcVutil.getOneBlockSize();
 *  往位置1的block写内容
 *  mNfcVutil.writeBlock(1, new byte[]{0, 0, 0, 0})
 *
 * @author Kelly
 * @version 1.0.0
 * @filename NfcVUtils.java
 * @time 2018/10/30 10:29
 * @copyright(C) 2018 song
 */
public class NfcVUtils {
    private NfcV mNfcV;
    /**
     * UID数组行式
     */
    private byte[] ID;
    private String UID;
    private String DSFID;
    private String AFI;
    /**
     * block的个数
     */
    private int blockNumber;
    /**
     * 一个block长度
     */
    private int oneBlockSize;
    /**
     * 信息
     */
    private byte[] infoRmation;

    /**
     *  * 初始化
     *  * @param mNfcV NfcV对象
     *  * @throws IOException
     *
     */
    public NfcVUtils(NfcV mNfcV) throws IOException {
        this.mNfcV = mNfcV;
        ID = this.mNfcV.getTag().getId();
        byte[] uid = new byte[ID.length];
        int j = 0;
        for (int i = ID.length - 1; i >= 0; i--) {
            uid[j] = ID[i];
            j++;
        }
        this.UID = ByteUtils.byteArrToHexString(uid);
        getInfoRmation();
    }

    public String getUID() {
        return UID;
    }

    /**
     *  * 取得标签信息
     *
     */
    private byte[] getInfoRmation() throws IOException {
        byte[] cmd = new byte[10];
        cmd[0] = (byte) 0x22; // flag
        cmd[1] = (byte) 0x2B; // command
        System.arraycopy(ID, 0, cmd, 2, ID.length); // UID
        infoRmation = mNfcV.transceive(cmd);
        blockNumber = infoRmation[12];
        oneBlockSize = infoRmation[13];
        AFI = ByteUtils.byteArrToHexString(new byte[]{infoRmation[11]});
        DSFID = ByteUtils.byteArrToHexString(new byte[]{infoRmation[10]});
        return infoRmation;
    }

    public String getDSFID() {
        return DSFID;
    }

    public String getAFI() {
        return AFI;
    }

    public int getBlockNumber() {
        return blockNumber + 1;
    }

    public int getOneBlockSize() {
        return oneBlockSize + 1;
    }

    /**
     *  * 读取一个位置在position的block
     *  * @param position 要读取的block位置
     *  * @return 返回内容字符串
     *  * @throws IOException
     *
     */
    public String readOneBlock(int position) throws IOException {
        byte cmd[] = new byte[11];
        cmd[0] = (byte) 0x22;
        cmd[1] = (byte) 0x20;
        System.arraycopy(ID, 0, cmd, 2, ID.length); // UID
        cmd[10] = (byte) position;
        byte res[] = mNfcV.transceive(cmd);
        if (res[0] == 0x00) {
            byte block[] = new byte[res.length - 1];
            System.arraycopy(res, 1, block, 0, res.length - 1);
            return ByteUtils.byteArrToHexString(block);
        }
        return null;
    }

    /**
     *  * 读取从begin开始end个block
     *  * begin + count 不能超过blockNumber
     *  * @param begin block开始位置
     *  * @param count 读取block数量
     *  * @return 返回内容字符串
     *  * @throws IOException
     *
     */
    public String readBlocks(int begin, int count) throws IOException {
        if ((begin + count) > blockNumber) {
            count = blockNumber - begin;
        }
        StringBuffer data = new StringBuffer();
        for (int i = begin; i < count + begin; i++) {
            data.append(readOneBlock(i));
        }
        return data.toString();
    }


    /**
     *  * 将数据写入到block,
     *  * @param position 要写内容的block位置
     *  * @param data 要写的内容,必须长度为blockOneSize
     *  * @return false为写入失败，true为写入成功
     *  * @throws IOException
     *
     */
    public boolean writeBlock(int position, byte[] data) throws IOException {
        byte cmd[] = new byte[15];
        cmd[0] = (byte) 0x22;
        cmd[1] = (byte) 0x21;
        System.arraycopy(ID, 0, cmd, 2, ID.length); // UID
        //block
        cmd[10] = (byte) position;
        //value
        System.arraycopy(data, 0, cmd, 11, data.length);
        byte[] rsp = mNfcV.transceive(cmd);
        if (rsp[0] == 0x00)
            return true;
        return false;
    }
}

总结

以上就是今天要讲的内容，文章中如有错误或者需要改进的地方欢迎补充指正，本文仅介绍了NFC的使用和M1卡的读取解析场景，关于NFC的历史、卡片类型、Intent filter类型详细描述，其他使用场景等可以参考更多文档，这里贴出来几个我看到的对我很有帮助的文章，也欢迎大家多做参考，

NFC 各种卡类型、区别、历史介绍
https://zhuanlan.zhihu.com/p/344426747
各种官方资料中文说明
https://blog.csdn.net/u013164293/article/details/124474247?spm=1001.2014.3001.5506
