电信间的设计

设计电信间

1. 概念：电信间包括楼层配线间，二级交接间，建筑物设备间的线缆，配线架以及相关接插跳线。电信间通常设置在楼层配线设备的房间内，用户可以在电信间中更改，增加，交接，扩展线缆，从而改变线缆路由。
2. 电信间配线架的连接。
   （1） 互相连接：指的是水平线缆一端连接到工作区的信息插座，另一端连接到电信间的配线架，配线架和网络设备通过接插跳线的方式进行连接。

（2） 交叉连接：指的是水平链路中安装两个配线架，其中水平线缆一端连接到工作区的信息插座，另一端连接到电信间的配线架，网络设备通过接插软线连接到另一个配线架。通过多条接触软线将两个配线架连接起来，从而便于对网络用户的管理。

（3） 交叉连接又分为单点管理单交连和单点管理双交连，双点管理双交连。

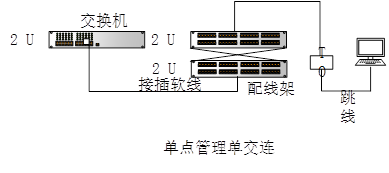

(1) 单点管理单交连：只有一个管理单元，负责各信息点的管理，适合楼层低、信息点数少的场所。

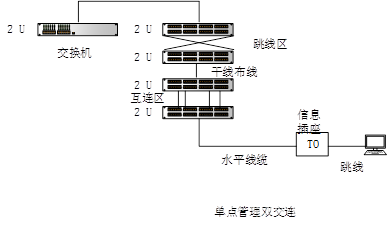

(2) 单点管理双交连：单点管理位于设备间里面的交换设备或者设备附近，通过线缆不进行跳线管理，直接连接至工作区或配线架里面的第二个接线交接区。适合于楼层高，信息点较多的布线系统。

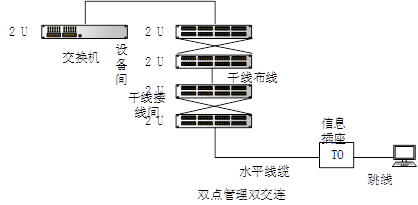

(3) 双点管理双交连：双点管理系统在整栋建筑物设有一个设备间，在各楼层还分别设有管理系统，负责该楼层信息节点管理，各楼层的管理系统均采用主干线缆与设备间进行连接。适用于楼层高，信息点多的布线系统。

电信间的设计步骤
（1） 需求分析
（2） 技术交流
（3） 阅读建筑物设计图纸和电信间编号
