Android 原生 TabLayout 使用全解析

前言

为什么会有这篇文章呢，是因为之前关于TabLayout的使用陆陆续续也写了好几篇了，感觉比较分散，且不成体系，写这篇文章的目的就是希望能把各种效果的实现一次性讲齐，所以也有了标题的「看这篇就够了」。

TabLayout作为导航组件来说，使用场景非常的多，也意味着要满足各种各样的需求。

在效果实现上，有同学会选择自定义View来做，定制性高，但易用性、稳定性、维护性不敢保证，使用官方组件能避免这些不确定性，一是开源，有很多大佬共建，会不停的迭代；二是经过大型app验证，比如google play；有了这两点，基本可以放心大胆的使用官方组件了。

那可能有的同学又会说，道理我都懂，可是不满足需求啊，只能自定义了。是的，早期的api确实不够丰富，在某些需求的实现上显得捉襟见肘，但是google也在不断的迭代，目前为止，常见的样式都能满足。

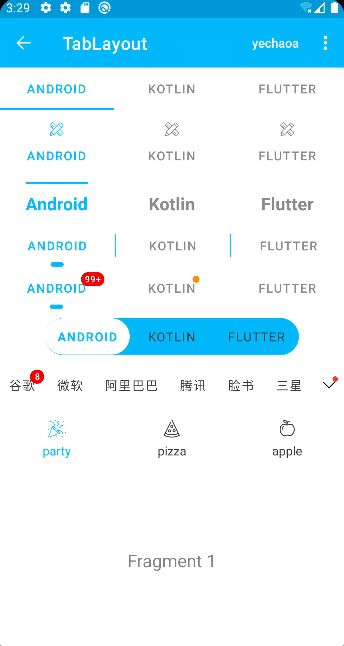

效果图

简介

TabLayout：一个横向可滑动的菜单导航ui组件。

Tab：TabLayout中的item，可以通过newTab()创建。

TabView：Tab的实例，是一个包含ImageView和TextView的线性布局。

TabItem：一种特殊的“视图”，在TabLayout中可以显式声明Tab。

官方文档：

https://developer.android.google.cn/reference/com/google/android/material/tabs/TabLayout?hl=en

功能拆解

Material Design 组件最新正式版依赖：

implementation 'com.google.android.material:material:1.5.0'

1.基础实现

1.1 xml动态写法

 <com.google.android.material.tabs.TabLayout
        android:id="@+id/tab_layout1"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="@color/white"
        app:tabIndicatorColor="@color/colorPrimary"
        app:tabMaxWidth="200dp"
        app:tabMinWidth="100dp"
        app:tabMode="fixed"
        app:tabSelectedTextColor="@color/colorPrimary"
        app:tabTextColor="@color/gray" />

只写一个Layout，item可以配合ViewPager来生成。

1.2 xml静态写法

 <com.google.android.material.tabs.TabLayout
         android:layout_height="wrap_content"
         android:layout_width="match_parent">

     <com.google.android.material.tabs.TabItem
             android:text="@string/tab_text"/>

     <com.google.android.material.tabs.TabItem
             android:icon="@drawable/ic_android"/>

 </com.google.android.material.tabs.TabLayout>

属于固定写法，比如我们非常确定item有几个，可以通过TabItem显式声明。

1.3 kotlin/java代码写法

val tab = mBinding.tabLayout7.newTab()
tab.text = it.key
//...
mBinding.tabLayout7.addTab(tab)

这种情况适合Tab的数据是动态的，比如接口数据回来之后，再创建Tab并添加到TabLayout中。

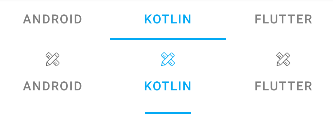

2.添加图标

mBinding.tabLayout2.getTabAt (index )?.setIcon (R.mipmap.ic_launcher )

获取Tab然后设置icon。

Tab内部其实是一个TextView和ImageView，添加图标就是给ImageView设置icon。

3.字体大小、加粗

通过app:tabTextAppearance给TabLayout设置文本样式

<com.google.android.material.tabs.TabLayout
    ...
    app:tabTextAppearance="@style/MyTabLayout"
    />

style：

<style name="MyTabLayout">
    <item name="android:textSize">20sp</item>
    <item name="android:textStyle">bold</item>
    <item name="android:textAllCaps">false</item>
</style>

比如这里设置了字体大小和加粗。

默认字体大小14sp：

<dimen name="design_tab_text_size">14sp</dimen>

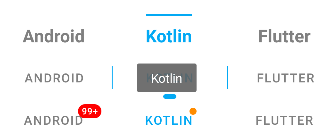

4.去掉Tab长按提示文字

长按Tab时会有一个提示文字，类似Toast一样。

/**
 * 隐藏长按显示文本
 */
private fun hideToolTipText(tab: TabLayout.Tab) {
    // 取消长按事件
    tab.view.isLongClickable = false
    // api 26 以上 设置空text
    if (Build.VERSION.SDK_INT > Build.VERSION_CODES.O) {
        tab.view.tooltipText = ""
    }
}

可以取消长按事件，在api26以上也可以设置提示文本为空。

5.去掉下划线indicator

app:tabIndicatorHeight="0dp"

设置高度为0即可。

注意，单纯设置tabIndicatorColor为透明，其实不准确，默认还是有2dp的，根本瞒不过射鸡师的眼睛。

6.下划线的样式

通过app:tabIndicator可以设置自定义的样式，比如通过shape设置圆角和宽度。

<com.google.android.material.tabs.TabLayout
    ...
    app:tabIndicator="@drawable/shape_tab_indicator"
    app:tabIndicatorColor="@color/colorPrimary"
    />

注意：Indicator的颜色在shape中设置是无效的，需要通过app:tabIndicatorColor设置才可以。

shape：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:width="15dp"
        android:height="5dp"
        android:gravity="center">
        <shape>
            <corners android:radius="5dp" />
            <!--color无效，源码用tabIndicatorColor-->
            <solid android:color="@color/colorPrimary" />
        </shape>
    </item>
</layer-list>

7.下划线的宽度

默认情况下，tabIndicator的宽度是填充整个Tab的，比如上图中的第一个，我们可以简单的设置不填充，与文本对齐，即第二个效果。

app:tabIndicatorFullWidth="false"

也可以像上一节那样，通过shape自定义tabIndicator的宽度。

8.Tab分割线

  /** A {@link LinearLayout} containing {@link Tab} instances for use with {@link TabLayout}. */
  public final class TabView extends LinearLayout {

  }

通过源码可以看到内部实现TabView继承至LinearLayout，我们知道LinearLayout是可以给子view设置分割线的，那我们就可以通过遍历来添加分割线。

//设置 分割线
for (index in 0..mBinding.tabLayout4.tabCount) {
    val linearLayout = mBinding.tabLayout4.getChildAt(index) as? LinearLayout
    linearLayout?.let {
        it.showDividers = LinearLayout.SHOW_DIVIDER_MIDDLE
        it.dividerDrawable = ContextCompat.getDrawable(this, R.drawable.shape_tab_divider)
        it.dividerPadding = 30
    }
}

shape_tab_divider：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">
    <solid android:color="@color/colorPrimary" />
    <size android:width="1dp" android:height="10dp" />
</shape>

9.TabLayout样式

上图中的效果其实是TabLayout样式+tabIndicator样式形成的一个「整体」的效果。

TabLayout是两边半圆的一个长条，这个我们通过编写shape设置给其背景即可实现。

shape_tab_bg：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android">
    <corners android:radius="999dp" />
    <solid android:color="@color/colorPrimary" />
</shape>

这个效果的关键在于tabIndicator的高度与TabLayout的高度相同，所以二者高度设置一致即可。

shape_full_tab_indicator：

<?xml version="1.0" encoding="utf-8"?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:gravity="center" android:top="0.5dp" android:bottom="0.5dp">
        <shape>
            <!-- 上下边距合计1dp 高度减少1dp -->
            <size android:height="41dp" />
            <corners android:radius="999dp" />
            <solid android:color="@color/white" />
        </shape>
    </item>
</layer-list>

TabLayout：

<com.google.android.material.tabs.TabLayout
    android:id="@+id/tab_layout6"
    android:layout_width="wrap_content"
    android:layout_height="42dp"
    android:layout_gravity="center"
    android:layout_marginTop="10dp"
    android:background="@drawable/shape_tab_bg"
    app:tabIndicator="@drawable/shape_full_tab_indicator"
    app:tabIndicatorColor="@color/white"
    app:tabIndicatorFullWidth="true"
    app:tabIndicatorHeight="42dp"
    app:tabMinWidth="96dp"
    app:tabMode="fixed"
    app:tabSelectedTextColor="@color/colorPrimary"
    app:tabTextColor="@color/black" />

10.Tab添加小红点

添加小红点的功能还是比较常见的，好在TabLayout也提供了这种能力，其实添加起来也非常简单，难在未知。

可以设置带数字的红点，也可以设置没有数字单纯的一个点。

通过getOrCreateBadge可以对红点进行简单的配置：

// 数字
mBinding.tabLayout5.getTabAt(defaultIndex)?.let { tab ->
    tab.orCreateBadge.apply {
        backgroundColor = Color.RED
        maxCharacterCount = 3
        number = 99999
        badgeTextColor = Color.WHITE
    }
}

// 红点
mBinding.tabLayout5.getTabAt(1)?.let { tab ->
    tab.orCreateBadge.backgroundColor = ContextCompat.getColor(this, R.color.orange)
}

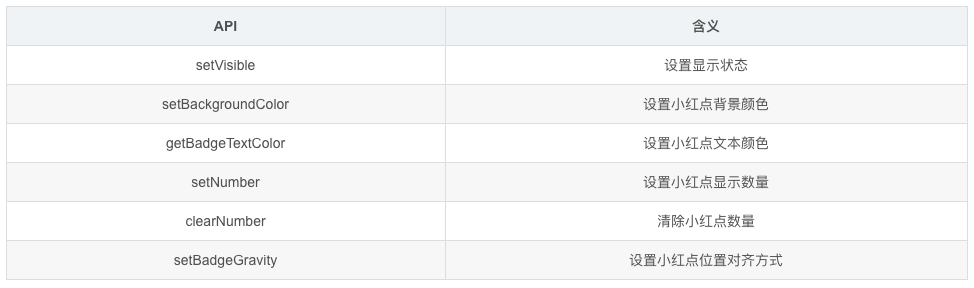

getOrCreateBadge实际上是获取或创建BadgeDrawable。

通过源码发现，BadgeDrawable除了TabLayout引用之外，还有NavigationBarItemView、NavigationBarMenuView、NavigationBarView，意味着它们也同样具备着小红点这种能力。其实别的view也是可以具备的。

关于小红点这里就不展开了，非常推荐查看我之前写的这篇：【涨姿势】你没用过的BadgeDrawable。

https://blog.csdn.net/yechaoa/article/details/122272822?spm=1001.2014.3001.5501

11.获取隐藏的Tab

上一节中我们实现了小红点效果，那如果一屏显示不够的情况下，如何提示未展示的信息呢，比如上面我们如何把未显示的tab且有数字的Tab提示出来呢？常见的解决方案都是在尾部加一个红点提示。

那么问题来了，如何判断某一个Tab是否可见呢，翻看了源码，可惜并没有提供相应的api，那只能我们自己实现了。

我们前面添加小红点是根据Tab添加的，Tab内部实现也是一个view，那view就可以判断其是否可见。

private fun isShowDot(): Boolean {
    var showIndex = 0
    var tipCount = 0
    companyMap.keys.forEachIndexed { index, _ ->
        mBinding.tabLayout7.getTabAt(index)?.let { tab ->
            val tabView = tab.view as LinearLayout
            val rect = Rect()
            val visible = tabView.getLocalVisibleRect(rect)
            // 可见范围小于80%也在计算范围之内，剩下20%宽度足够红点透出（可自定义）
            if (visible && rect.right > tab.view.width * 0.8) {
                showIndex = index
            } else {
                //if (index > showIndex) // 任意一个有count的tab隐藏就会显示，比如第一个在滑动过程中会隐藏，也在计算范围之内
                if (index > lastShowIndex) { // 只检测右侧隐藏且有count的tab 才在计算范围之内
                    tab.badge?.let { tipCount += it.number }
                }
            }

        }
    }
    lastShowIndex = showIndex
    return tipCount > 0
}

上面的方法中就是判断是否需要显示右侧提示的小红点。

计算规则：Tab不可见，且Tab上的红点数字大于0的即在计算范围之内。

这里有一个优化的点，比如上图中的“腾讯”Tab，它是可见的，但是红点不可见，那么问题就来了，如果我们没有提示到，是很容易产生客诉的，所以这里在计算的时候也加了一个条件，就是可见范围小于80%也在计算范围之内，剩下20%的宽度是足够Tab上的红点透出的（也可自定义）。

同时在TabLayout滑动的过程中也应该加上判断显示的逻辑：

// mBinding.tabLayout7.setOnScrollChangeListener() // min api 23 (6.0)
// 适配 5.0  滑动过程中判断右侧小红点是否需要显示
mBinding.tabLayout7.viewTreeObserver.addOnScrollChangedListener {
    mBinding.vArrowDot.visibility = if (isShowDot()) View.VISIBLE else View.INVISIBLE
}

还有初始化时的判断逻辑：

override fun onResume() {
    super.onResume()
    // 初始化判断右侧小红点是否需要显示
    mBinding.tabLayout7.viewTreeObserver.addOnGlobalLayoutListener(object : ViewTreeObserver.OnGlobalLayoutListener {
        override fun onGlobalLayout() {
            mBinding.vArrowDot.visibility = if (isShowDot()) View.VISIBLE else View.INVISIBLE
            mBinding.tabLayout7.viewTreeObserver.removeOnGlobalLayoutListener(this)
        }
    })
}

12.Tab宽度自适应

细心的同学会发现，这个TabLayout的item左右间距都是一样的，不管标题是两个字还是四个字的，左右间距都是相等的，而实际上的效果是两个字的Tab要比四个字的Tab左右间距要大一些的，那这个效果是怎么实现的呢？

实际上是我们设置了tabMinWidth：

app :tabMinWidth="50dp"

源码中默认的是：

private int getTabMinWidth() {
    if (requestedTabMinWidth != INVALID_WIDTH) {
      // If we have been given a min width, use it
      return requestedTabMinWidth;
    }
    // Else, we'll use the default value
    return (mode == MODE_SCROLLABLE || mode == MODE_AUTO) ? scrollableTabMinWidth : 0;
}

requestedTabMinWidth是根据xml设置获取的。

假如xml没设置tabMinWidth的情况下，且tabMode是scrollable的情况下，会返回默认配置，否则为0，即tabMode为fixed的情况。

系统默认配置scrollableTabMinWidth：

<dimen name="design_tab_scrollable_min_width"> 72dp</dimen>

在两个字和四个字的标题都存在的情况下，两个字用这个默认宽度就会有多余的间距，所以会出现间距不均等的情况，通过设置覆盖默认即可解决。

13.自定义Item View

前面讲到Tab内部实现是一个View，那我们就可以通过官方提供api（setCustomView）来自定义这个view。

setCustomView的两种方式：

1. public Tab setCustomView(@Nullable View view)

2. public Tab setCustomView(@LayoutRes int resId)

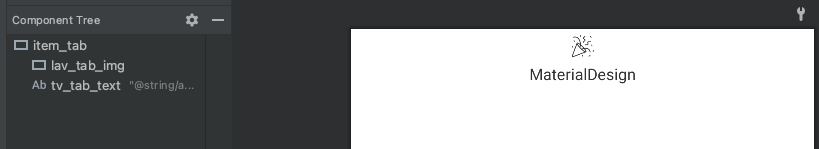

我们先编写一个自定义的布局文件，布局文件比较简单，一个LottieAnimationView和TextView。

再通过Tab添加进去即可。

val animMap = mapOf("party" to R.raw.anim_confetti, "pizza" to R.raw.anim_pizza, "apple" to R.raw.anim_apple)

animMap.keys.forEach { s ->
    val tab = mBinding.tabLayout8.newTab()
    val view = LayoutInflater.from(this).inflate(R.layout.item_tab, null)
    val imageView = view.findViewById<LottieAnimationView>(R.id.lav_tab_img)
    val textView = view.findViewById<TextView>(R.id.tv_tab_text)
    imageView.setAnimation(animMap[s]!!)
    imageView.setColorFilter(Color.BLUE)
    textView.text = s
    tab.customView = view
    mBinding.tabLayout8.addTab(tab)
}

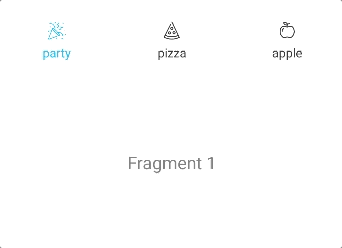

14.使用Lottie

Lottie是一个可以在多平台展示动画的库，相信很多同学都已经用过了，就不详细展开了，感兴趣的可以查看Lottie官方文档。

Lottie依赖：

implementation "com.airbnb.android:lottie:5.0.1"

上一节中我们实现了自定义TabLayout的Item View，在这个自定义的布局中，我们用LottieAnimationView来承载动画的展示。

<?xml version="1.0" encoding="utf-8"?>
<androidx.appcompat.widget.LinearLayoutCompat xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/item_tab"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:gravity="center"
    android:orientation="vertical">

    <com.airbnb.lottie.LottieAnimationView
        android:id="@+id/lav_tab_img"
        android:layout_width="30dp"
        android:layout_height="30dp"
        app:lottie_colorFilter="@color/black"
        app:lottie_rawRes="@raw/anim_confetti" />

    <TextView
        android:id="@+id/tv_tab_text"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/app_name"
        android:textColor="@color/black"
        android:textSize="14sp" />

</androidx.appcompat.widget.LinearLayoutCompat>

添加的方式也在上一节中讲过了，我们只需要控制好选中、未选中的状态即可。

mBinding.tabLayout8.addOnTabSelectedListener(object : OnTabSelectedListener {
    override fun onTabSelected(tab: TabLayout.Tab?) {
        tab?.setSelected()
        tab?.let { mBinding.viewPager.currentItem = it.position }
    }

    override fun onTabUnselected(tab: TabLayout.Tab?) {
        tab?.setUnselected()
    }

    override fun onTabReselected(tab: TabLayout.Tab?) {

    }
})

这里通过两个扩展方法分别处理不同的状态。

1. 选中状态，播放动画并设置icon颜色。

/**
     * 选中状态
     */
    fun TabLayout.Tab.setSelected() {
        this.customView?.let {
            val textView = it.findViewById<TextView>(R.id.tv_tab_text)
            val selectedColor = ContextCompat.getColor(this@TabLayoutActivity, R.color.colorPrimary)
            textView.setTextColor(selectedColor)

            val imageView = it.findViewById<LottieAnimationView>(R.id.lav_tab_img)
            if (!imageView.isAnimating) {
                imageView.playAnimation()
            }
            setLottieColor(imageView, true)
        }
    }

2. 未选中状态，停止动画并还原初始状态，然后设置icon颜色。

/**
 * 未选中状态
 */
fun TabLayout.Tab.setUnselected() {
    this.customView?.let {
        val textView = it.findViewById<TextView>(R.id.tv_tab_text)
        val unselectedColor = ContextCompat.getColor(this@TabLayoutActivity, R.color.black)
        textView.setTextColor(unselectedColor)

        val imageView = it.findViewById<LottieAnimationView>(R.id.lav_tab_img)
        if (imageView.isAnimating) {
            imageView.cancelAnimation()
            imageView.progress = 0f // 还原初始状态
        }
        setLottieColor(imageView, false)
    }
}

关于修改lottie icon的颜色，目前网上的答案参差不齐，还是源码来的直接。

源码：

if (ta.hasValue(R.styleable.LottieAnimationView_lottie_colorFilter)) {
  int colorRes = ta.getResourceId(R.styleable.LottieAnimationView_lottie_colorFilter, -1);
  ColorStateList csl = AppCompatResources.getColorStateList(getContext(), colorRes);
  SimpleColorFilter filter = new SimpleColorFilter(csl.getDefaultColor());
  KeyPath keyPath = new KeyPath("**");
  LottieValueCallback<ColorFilter> callback = new LottieValueCallback<>(filter);
  addValueCallback(keyPath, LottieProperty.COLOR_FILTER, callback);
}

所以直接借鉴即可：

/**
 * set lottie icon color
 */
private fun setLottieColor(imageView: LottieAnimationView?, isSelected: Boolean) {
    imageView?.let {
        val color = if (isSelected) R.color.colorPrimary else R.color.black
        val csl = AppCompatResources.getColorStateList(this@TabLayoutActivity, color)
        val filter = SimpleColorFilter(csl.defaultColor)
        val keyPath = KeyPath("**")
        val callback = LottieValueCallback<ColorFilter>(filter)
        it.addValueCallback(keyPath, LottieProperty.COLOR_FILTER, callback)
    }
}

动画文件的下载网站推荐：lordicon。

https://lordicon.com/

15.关联ViewPager

15.1 编写FragmentPagerAdapter

private inner class SimpleFragmentPagerAdapter constructor(fm: FragmentManager) :
    FragmentPagerAdapter(fm, BEHAVIOR_RESUME_ONLY_CURRENT_FRAGMENT) {

    private val tabTitles = arrayOf("Android", "Kotlin", "Flutter")
    private val fragment = arrayOf(Fragment1(), Fragment2(), Fragment3())

    override fun getItem(position: Int): Fragment {
        return fragment[position]
    }

    override fun getCount(): Int {
        return fragment.size
    }

    override fun getPageTitle(position: Int): CharSequence {
        return tabTitles[position]
    }
}

15.2 给ViewPager设置Adapter

mBinding.viewPager.adapter = SimpleFragmentPagerAdapter(supportFragmentManager)

15.3 给TabLayout关联ViewPager

mBinding.tabLayout1.setupWithViewPager (mBinding.viewPager )

以上即可把TabLayout和ViewPager关联起来，TabLayout的Tab也会由FragmentPagerAdapter中的标题自动生成。

15.4 setupWithViewPager源码分析

究竟是怎么关联起来的呢？

下面是setupWithViewPager中的部分源码：

if (viewPager != null) {
    this.viewPager = viewPager;
    if (this.pageChangeListener == null) {
        // 步骤1
        this.pageChangeListener = new TabLayout.TabLayoutOnPageChangeListener(this);
    }

    this.pageChangeListener.reset();
    viewPager.addOnPageChangeListener(this.pageChangeListener);
    // 步骤2
    this.currentVpSelectedListener = new TabLayout.ViewPagerOnTabSelectedListener(viewPager);
    // 步骤3
    this.addOnTabSelectedListener(this.currentVpSelectedListener);
    PagerAdapter adapter = viewPager.getAdapter();
    if (adapter != null) {
        this.setPagerAdapter(adapter, autoRefresh);
    }

    if (this.adapterChangeListener == null) {
        this.adapterChangeListener = new TabLayout.AdapterChangeListener();
    }

    this.adapterChangeListener.setAutoRefresh(autoRefresh);
    // 步骤4
    viewPager.addOnAdapterChangeListener(this.adapterChangeListener);
    this.setScrollPosition(viewPager.getCurrentItem(), 0.0F, true);
}

1. 先是创建了TabLayout.TabLayoutOnPageChangeListener，并设置给了viewPager.addOnPageChangeListener。

2. 然后又创建了TabLayout.ViewPagerOnTabSelectedListener(viewPager)，并传入当前viewPager，然后设置给了addOnTabSelectedListener。

3. 所以，经过这种你来我往的操作之后，设置TabLayout的选中下标和设置ViewPager的选中下标，其实效果是一毛一样的，因为联动起来了…

另外，FragmentPagerAdapter已经废弃了，官方推荐使用viewpager2 和 FragmentStateAdapter 代替。

Deprecated Switch to androidx.viewpager2.widget.ViewPager2 and use androidx.viewpager2.adapter.FragmentStateAdapter instead.

16.常用API整理

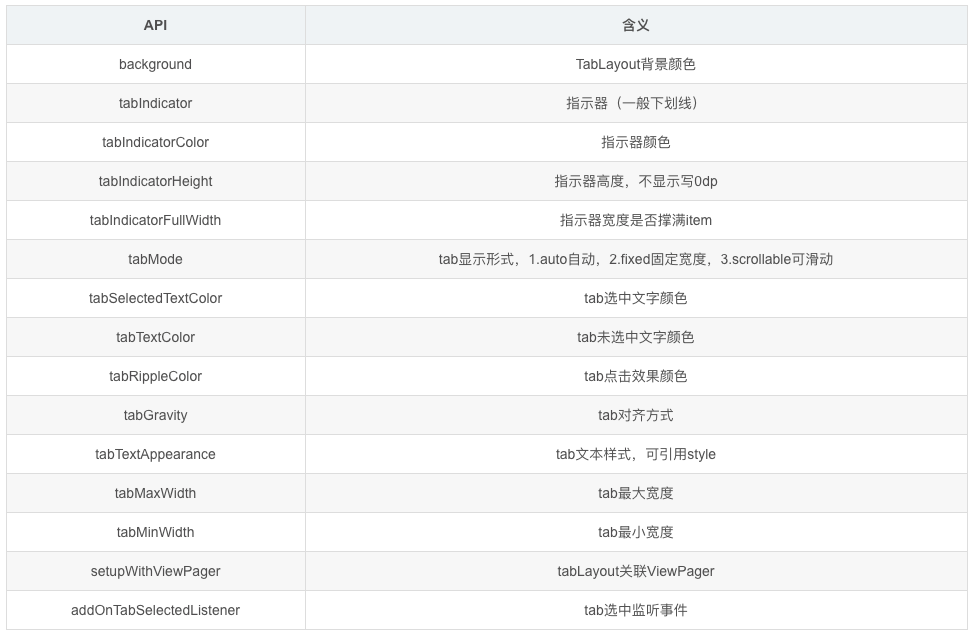

16.1 TabLayout

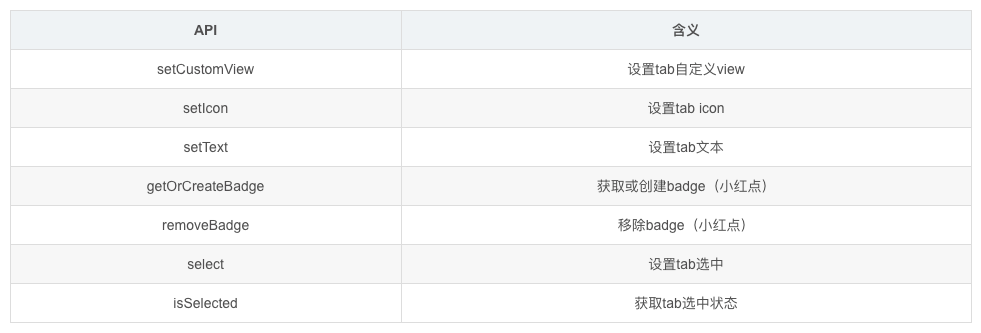

16.2 TabLayout.Tab

16.3 BadgeDrawable

Github:

https://github.com/yechaoa/MaterialDesign
