前言

在 Flutter add to App 混合开发中，资源在 Native 和 Flutter 重复加载，导致内存 double 的性能问题属于司空见惯的现象了。

当然，这个是有“成熟”的解决方案的，各大厂在 Flutter 单引擎时代中，也都是推荐用 Texture 外接纹理的方式来缓解内存压力。

理论上，多引擎应该比单引擎更需要外接纹理方案，毕竟在多引擎的机制下，FlutterEngine 和 FlutterEngine 之间也是不共享资源的，更容易导致内存浪费的问题。

那在 Flutter 多引擎上我们也能用 Texture 外接纹理吗？

答案当然是可以，但还是有一些使用上的不同。

方案

先看一下 Texture 在 Flutter 上是如何使用的，其实很简单，只要有 textureId 即可显示

Texture(textureId: textureId)

那 textureId 怎么来的呢？以前一般是特定的 channel 返回特定场景的 textureId。比如视频播放，画布渲染等。

但在 Flutter 多引擎组件化的思路上，我们希望这个能力是通用的，不局限于场景，对 native 开发调用者来说不再关心 textureId 这件事，对 Flutter 组件开发者来说，也不再关心是 textureId 的来源，拿来即渲染即可。

定义

- name: TestImage
  options:
    note: GUI 图像外接纹理测试
    autolayout: true
  init:
    - { name: imageList, type: List<Image>, note: 图像列表 }
  properties:
    - { name: "image", type: Image, note: 图像 }

如上图所示，我们新增了一种自定义 Image 对象的声明类型，它在 iOS 里对标 UIImage，在 Android 里对标 Bitmap。

那组件在 Native 使用上，就如下方式：

iOS

 FGUITestImage *image = [[FGUITestImage alloc] initWithMaker:^(FGUIImageInitConfig * _Nonnull make) {
        UIImage *test1 = [GDVEResource imageNamed:@"video_canvas_bg_blur_ gaussian_selected"];
        UIImage *test2 = [GDVEResource imageNamed:@"video_menu_background_normal"];
        UIImage *test3 = [GDVEResource imageNamed:@"video_canvas_bg_blur_none_normal"];
        UIImage *test4 = [GDVEResource imageNamed:@"video_template_main_track_add"];
        make.imageList = @[test1, test2, test3, test4];
    } hostVC:self];
    image.image = [GDVEResource imageNamed:@"video_template_video_track_icon_image"];
    [self.view addSubview:image.view];
    [image.view mas_makeConstraints:^(MASConstraintMaker *make) {
        make.height.equalTo(@500);
        make.center.width.equalTo(self.view);
    }];

Android

val view1 = findViewById<FGUIImage>(R.id.test_image)
view1.let {
    it.init(supportFragmentManager)
    var image = BitmapFactory.decodeResource(getResources(),
        R.drawable.bg_clear_guide_2
    )
     it.setImage(image)
}

可以看到，对 native 说就是传自身的对象即可，没有多余的开发成本。

实现

那如何做到的呢，原理也十分简单，大概分为2个部分:

Image 模型转换

有看过笔者前几篇文章的同学，应该对模型转换就比较熟悉了，用于抹平各端类型差异，且提供 model 而不是 map 的确定出入参。

Image 比较特殊一点，毕竟在 Flutter 侧只需要 textureId，那其实我们是构建一个抽象的图片对象（宽高用于 Flutter 约束图片大小，这个很重要，可以看测试结论）。

/// 图像外接纹理classGDImageTexture{
  /// 纹理 IDint? textureId;

  /// 图像宽度double? width;

  /// 图像高度double? height;

  GDImageTexture(Map? map) : super() {
    if (map == null) {
      return;
    }
    textureId = map["textureId"] asint?;
    width = map["width"] asdouble?;
    height = map["height"] asdouble?;
  }

  ...
}

那剩下的工作就是在传输过程中，将 UIImage 、 Bitmap 转换成如上对象即可。

iOS:

/// 「通用」获取 FGUIComponentImage 对象
- (NSDictionary *)fetchComponentImage:(UIImage *)image {
    // FGUIComponentImageTexture 就是 Texture 实现
    FGUIComponentImageTexture *imageTexture = [[FGUIComponentImageTexture alloc] initWithImage:image];
    [self.imageTextures addObject:imageTexture];
    int64_t textureId = [[self.registrar textures] registerTexture:imageTexture];
    return @{
        @"textureId": @(textureId),
        @"width": @(image.size.width),
        @"height": @(image.size.height)
    };
}

Android:

/**
 * 「通用」获取 FGUIComponentImage 对象
 */privatefunfetchComponentImage(@NonNull image: Bitmap): Map<String, Any> {
    var surfaceEntry = textureRegistry.createSurfaceTexture()
    surfaceEntryList.add(surfaceEntry)
    var textureId = surfaceEntry.id()
    var surface = Surface(surfaceEntry.surfaceTexture().apply {
        setDefaultBufferSize(image.width, image.height)
    })
    var rect = Rect(0, 0, image.width, image.height)
    val canvas = surface.lockCanvas(rect)
    canvas.drawBitmap(image, rect, rect, null)
    image.recycle()
    surface.unlockCanvasAndPost(canvas)
    var result = mutableMapOf<String, Any>()
    result["textureId"] = textureId
    result["width"] = image.width.toFloat()
    result["height"] = image.height.toFloat()
    return result
}

如上所示，提供一个工具转换方法，在传输过程中还是用 map，在 Flutter 侧转换成 GDImageTexture 模型即可，当然这一切都是用 FGUIComponentAPI 进行的自动生成，对开发者来说直接定义 yaml 文件即可。

实现 Texture

然后我们来看一下外接纹理如何实现的，这个其实跟单引擎用的也没什么差别，简单的放一下双端代码。

iOS:

static uint32_t bitmapInfoWithPixelFormatType(OSType inputPixelFormat, bool hasAlpha) {
    if (inputPixelFormat == kCVPixelFormatType_32BGRA) {
        uint32_t bitmapInfo = kCGImageAlphaPremultipliedFirst | kCGBitmapByteOrder32Host;
        if (!hasAlpha) {
            bitmapInfo = kCGImageAlphaNoneSkipFirst | kCGBitmapByteOrder32Host;
        }
        return bitmapInfo;
    } elseif (inputPixelFormat == kCVPixelFormatType_32ARGB) {
        uint32_t bitmapInfo = kCGImageAlphaPremultipliedFirst | kCGBitmapByteOrder32Big;
        return bitmapInfo;
    } else {
        NSLog(@"不支持此格式");
        return0;
    }
}

BOOLCGImageRefContainsAlpha(CGImageRef imageRef) {
    if (!imageRef) {
        returnNO;
    }
    CGImageAlphaInfo alphaInfo = CGImageGetAlphaInfo(imageRef);
    BOOL hasAlpha = !(alphaInfo == kCGImageAlphaNone ||
                      alphaInfo == kCGImageAlphaNoneSkipFirst ||
                      alphaInfo == kCGImageAlphaNoneSkipLast);
    return hasAlpha;
}

@interfaceFGUIComponentImageTexture ()@property (nonatomic, strong) UIImage *image;

@end@implementationFGUIComponentImageTexture

- (instancetype)initWithImage:(UIImage *)image {
    self = [super init];
    if (self) {
        self.image = image;
    }
    returnself;
}

- (CVPixelBufferRef)copyPixelBuffer {
    return [self pixelBufferRefFromUIImage:self.image];
}

- (void)dispose {}

- (CVPixelBufferRef)pixelBufferRefFromUIImage:(UIImage *)image {
    if (!image) {
        GDAssert(0);
        returnnil;
    }
    CGImageRef imageRef = [image CGImage];

    CGFloat frameWidth = CGImageGetWidth(imageRef);
    CGFloat frameHeight = CGImageGetHeight(imageRef);

    BOOL hasAlpha = CGImageRefContainsAlpha(imageRef);
    CFDictionaryRef empty = CFDictionaryCreate(kCFAllocatorDefault, NULL, NULL, 0, &kCFTypeDictionaryKeyCallBacks, &kCFTypeDictionaryValueCallBacks);

    NSDictionary *options = [NSDictionary dictionaryWithObjectsAndKeys:
                             [NSNumber numberWithBool:YES], kCVPixelBufferCGImageCompatibilityKey,
                             [NSNumber numberWithBool:YES], kCVPixelBufferCGBitmapContextCompatibilityKey,
                             empty, kCVPixelBufferIOSurfacePropertiesKey,
                             nil];

    CVPixelBufferRef pxbuffer = NULL;
    CVReturn status = CVPixelBufferCreate(kCFAllocatorDefault, frameWidth, frameHeight, kCVPixelFormatType_32BGRA, (__bridge CFDictionaryRef) options, &pxbuffer);
    NSParameterAssert(status == kCVReturnSuccess && pxbuffer != NULL);

    CVPixelBufferLockBaseAddress(pxbuffer, 0);
    void *pxdata = CVPixelBufferGetBaseAddress(pxbuffer);
    NSParameterAssert(pxdata != NULL);

    CGColorSpaceRef rgbColorSpace = CGColorSpaceCreateDeviceRGB();

    uint32_t bitmapInfo = bitmapInfoWithPixelFormatType(kCVPixelFormatType_32BGRA, (bool)hasAlpha);
    CGContextRef context = CGBitmapContextCreate(pxdata, frameWidth, frameHeight, 8, CVPixelBufferGetBytesPerRow(pxbuffer), rgbColorSpace, bitmapInfo);
    NSParameterAssert(context);

    CGContextConcatCTM(context, CGAffineTransformIdentity);
    CGContextDrawImage(context, CGRectMake(0, 0, frameWidth, frameHeight), imageRef);

    CGColorSpaceRelease(rgbColorSpace);
    CGContextRelease(context);
    CVPixelBufferUnlockBaseAddress(pxbuffer, 0);

    return pxbuffer;
}

@end

Android:

@Keep
class FGUIImageTexturePlugin(engine: FlutterEngine) {
    private var textureRegistry: TextureRegistry
    private var surfaceEntryList: MutableList<TextureRegistry.SurfaceTextureEntry>

    init {
        var pluginRegistryField = engine.javaClass.getDeclaredField("pluginRegistry")
        pluginRegistryField.isAccessible = true
        val pluginRegistry = pluginRegistryField.get(engine)
        var bindingField = pluginRegistry.javaClass.getDeclaredField("pluginBinding")
        bindingField.isAccessible = true
        var binding = bindingField.get(pluginRegistry) as FlutterPlugin.FlutterPluginBinding
        surfaceEntryList = mutableListOf()
        textureRegistry = binding.textureRegistry
    }

    fun destroy() {
        for (surfaceEntry in surfaceEntryList) {
            surfaceEntry.release()
        }
    }
    ...
}

展示

先看下双端展示效果

过程

这里罗列一些内存测试过程，没兴趣的同学可以直接看结论。

背景

由于图像外接纹理方案无法脱离 Native 环境，直接使用 Web 测试，所以单独做了一个 Example 来验证效果是否符合预期

测试环境：Debug + Flutter_Release(2.10.5)

测试设备：iPhoneX

测试专注：内存占用

步骤

新建空白项目，引用关键 pod

新增首页页，启动 flutter 引擎，观测内存情况（这里直接加载一个 FGUISwitch）

跳转图像测试页，加载 FGUIImage 测试 FlutterView，分别记录同时传入1、2、3张图片的内存消耗情况

跳转新页面，观测内存释放情况

返回图像测试页，观测内存加载情况

放置多个 FGUIImage，观测内存加载情况

加载同一个 Image，观测内存加载情况

记录

初始化：内存占用10.5MB

加载 Flutter 引擎：内存占用36.7MB

单个 FlutterView 加载一张图片（绘制 300*300 pt）：内存占用49.9MB

使用 UIImageView 加载同一张图片（绘制 300*300 pt）：内存占用39.8MB

同时加载 UIImageView 和 FlutterView，同一个图片内存：内存占用 52.9MB

加载两个 UIImageView，同一张图片：内存占用 42.3MB

加载两个 FlutterView，同一张图片：内存占用 61MB

加载一个 FlutterView，2张不同的图片：内存占用 47.5MB

加载一个 FlutterView，3张不同的图片：内存占用 47.5MB （相同的原因是因为外部高度设置为 300，第三张图片没有绘制）

加载一个 FlutterView，3张不同的图片（300 * 500 pt）：内存占用 73.8MB （以上就基本说明 Flutter 外接纹理内存占用跟绘制宽高强有强相关）

再打开二级 VC，加载新的 FlutterView，加载1张图片：60.2MB

关闭二级 VC：47.1MB （二级页面内存可完全释放）

关闭当前 VC：40.5MB （内存只释放了7M，不能完全释放，原因是 IOSurface 未释放，且没有手动释放的方式，只有整个 EngineGroup 进程释放后才会完全释放）

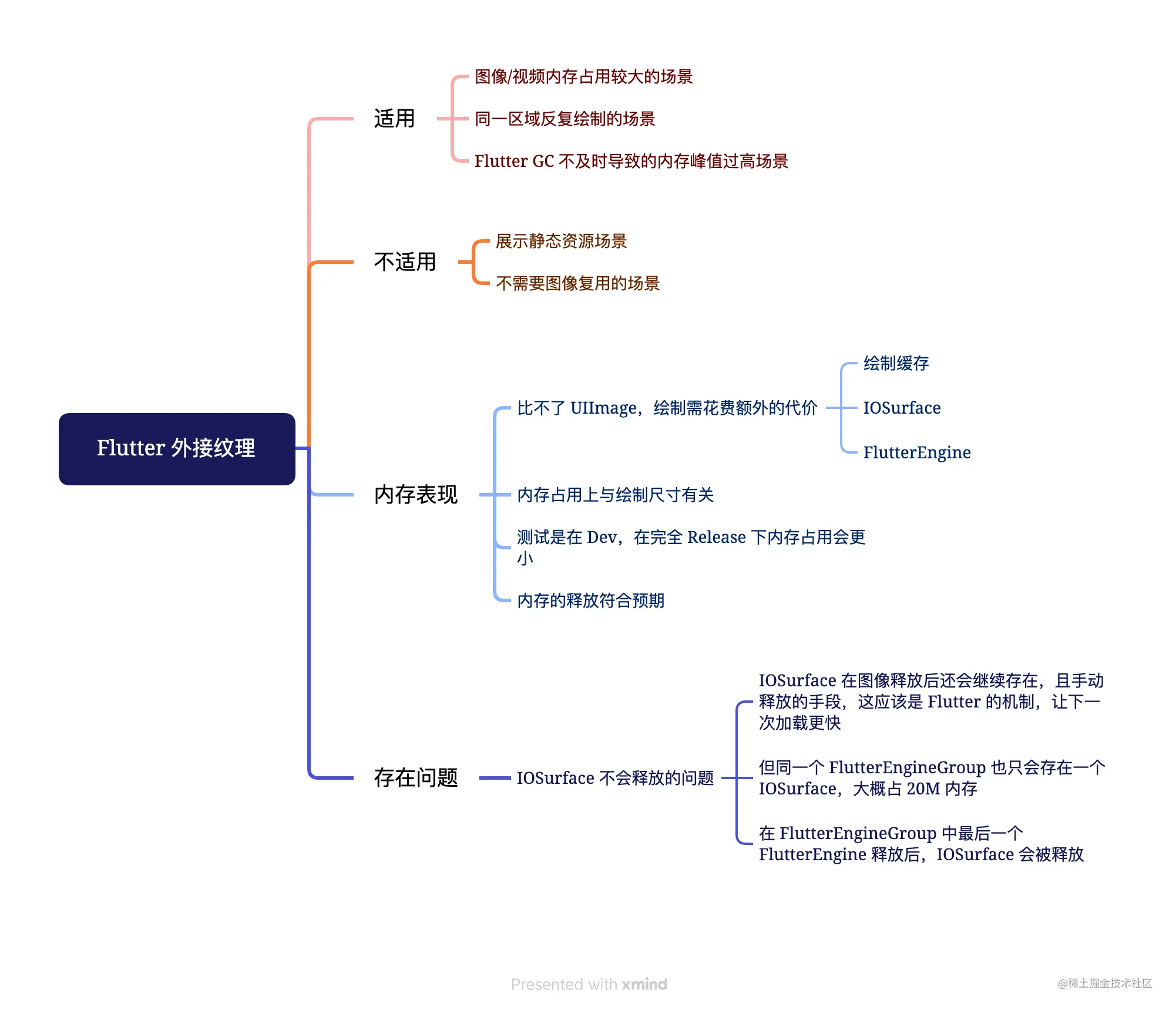

结论

感想

多引擎外接纹理笔者这里还并没用于实际项目，现在只用来做跨端 UI 组件，还没有遇到需要的场景，而且不利于 Web 转化。但方案确实是可行的。

这里顺便说一说，笔者在开发时喜欢用结果反推的方式，先确定要做一个什么样的，再往那个方向补过程，就和上述方案一样，先写出最终的“定义”是什么样，然后想办法补全实现。
