【嵌入式AI部署&基础网络篇】轻量化神经网络精述--MobileNet V1-3、ShuffleNet V1-2、NasNet

深度神经网络模型被广泛应用在图像分类、物体检测等机器视觉任务中，并取得了巨大成功。然而，由于存储空间和功耗的限制，神经网络模型在嵌入式设备上的存储与计算仍然是一个巨大的挑战。

前面几篇介绍了如何在嵌入式AI芯片上部署神经网络：

【嵌入式AI开发】篇五|实战篇一：STM32cubeIDE上部署神经网络之pytorch搭建指纹识别模型.onnx

在移动端部署深度卷积网络，无论什么视觉任务，选择高精度的计算量少和参数少的骨干网是必经之路。因此，本篇主要跟大家一起简单回顾下轻量化网络的发展历程，把握轻量化网络的发展方向，以更好选择和设计轻量化网络进行移动端部署。

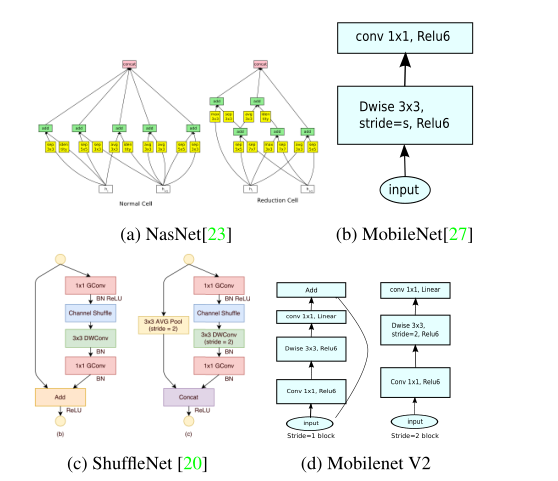

目前的一些主要的轻量化网络及特点如下：

MobileNet V1--2017：提出深度可分离卷积；
MobileNet V2--2018：提出反转残差线性瓶颈块；
MobileNet V3--2019：高效的网络构建模块与互补搜索技术组合；
ShuffleNet V1-2017：结合使用分组卷积和通道混洗操作；
ShuffleNet V2--2018：高效网络设计的四个准则；
NasNet--2017：神经网络结构搜索；

以下按时间顺序一一精述各类轻量化网络的核心，更多细节请参考原论文。

1. NasNet--2017

论文介绍：

《Learning Transferable Architectures for Scalable Image Recognition》

来自Google Brain的一篇著作，是基于前一篇NAS–Neural Architecture Search With Reinforcement Learning 的改进，使得能让机器在小数据集（CIFAR-10数据集）上自动设计出CNN网络，并利用迁移学习技术使得设计的网络能够被很好的迁移到大数据集（ImageNet数据集），同时也可以迁移到其他的计算机视觉任务上（如目标检测）。

论文地址：

https://arxiv.org/pdf/1707.07012.pdf

代码：

https://github.com/tensorflow/models/tree/master/research/slim/nets/nasnet

主要核心点介绍：

（1）延续NAS论文的核心机制使得能够自动产生网络结构；

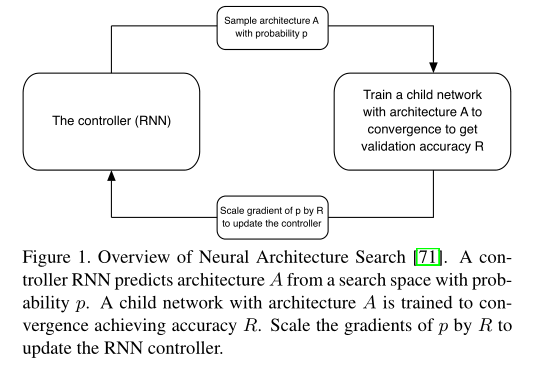

如上图所示，简而言之就是使用RNN来生成网络结构，然后在数据集上进行训练，根据收敛后的准确率对RNN进行权重调整。

（2）采用resnet和Inception重复使用block结构思想；

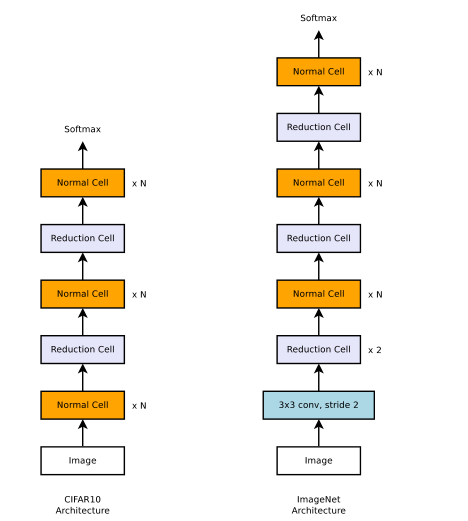

如上图所示，NASNet 仅对模型的整体结构进行了设置，具体的模块或神经元并未预定义，而是通过强化学习搜索方法完成的。如序列重复的次数 N 和初始的卷积核形状都是自由参数，用于模型的缩放。
此外，类似resnet和inception一样，进行基本block的堆叠生成最终网络。因此搜索最优网络的时候，只搜索最优block。这样的好处，1)可以极大的加快搜索速度2)基础block对其他分类，检测问题都具有很好的泛化能力。

（3）设计了新的搜索空间，即NASNet search space，并在实验中搜索得到最优的网络结构NASNet；

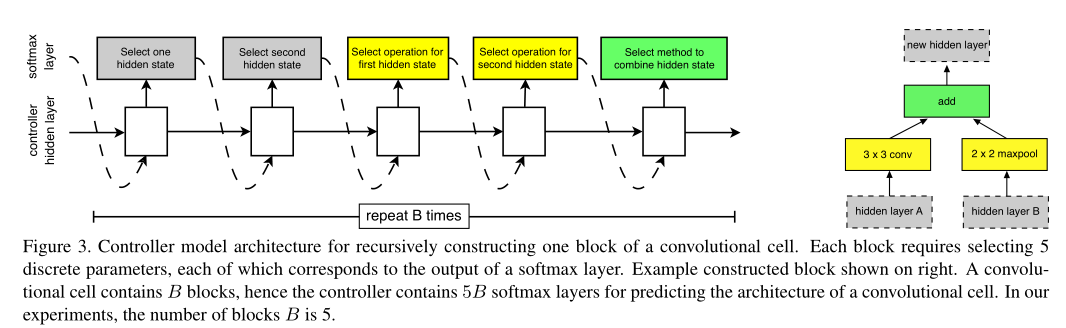

该部分是论文的核心所在，如上图所示，每个网络单元由 B块的网络块（block）组成，在实验中 B=5 。每个块的具体形式如图右侧部分，每个块有并行的两个卷积组成，它们会由控制器决定选择哪些Feature Map作为输入（灰色部分）以及使用哪些运算（黄色部分）来计算输入的Feature Map。最后它们会由控制器决定如何合并这两个Feature Map。在 NASNet 中，由 RNN 构成的控制器使用两个初始的隐藏状态，迭代地对余下的卷积神经元的结构进行预测。具体步骤是：

Step1：从hidden states（前面block中产生的）中选择一个hidden state—hi-1作为输入；

Step2：重复step的操作，选择一个hidden state—hi；

Step3：为step1中选择的hidden state选择一个操作；

Step4：为step2中选择的hidden state选择一个操作；

Step5：选择一个方法去连接step3和step4中的输出从而产生一个new hidden state，并将其添加到hidden states中。

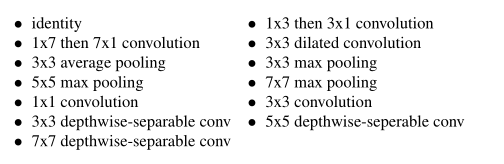

其中，步骤3和步骤4可选的运算包括:

最终得到了多个候选的卷积神经元，最终形成了三种不同结构的Normal cell和reduction cell，包括NASNet-A, NASNet-B和NASNet-C。

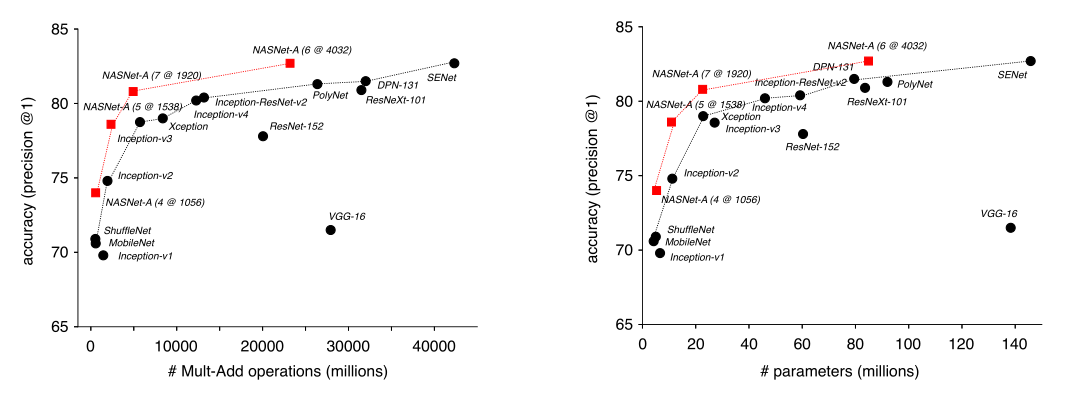

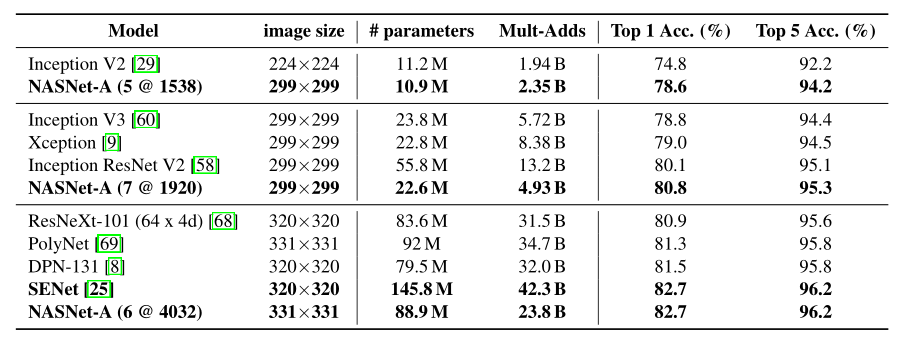

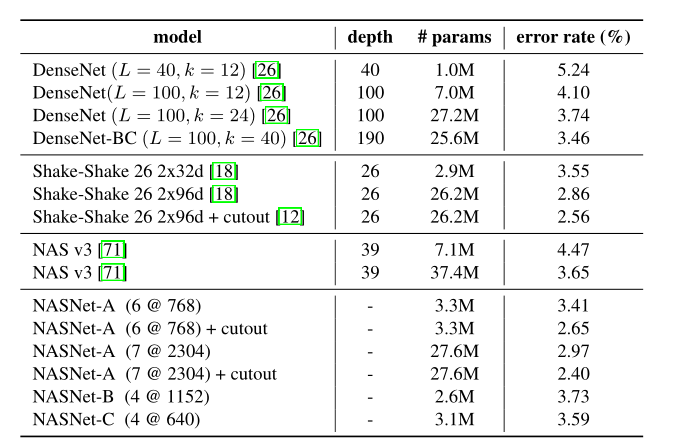

结果分析：

2. ShuffleNet V1--2017

论文：

《ShuffleNet: An Extremely Efficient Convolutional Neural Network for Mobile Devices 》

ShuffleNet是Face++的一篇关于降低深度网络计算量的论文，主要针对在移动设备上的部署。结合了MobileNet、Xception和ResNeXt的思想。组卷积操作从AlexNet就已经有了，当时主要是解决模型在双GPU上的训练。ResNeXt借鉴了这种group操作改进了原本的ResNet。MobileNet则是采用了depthwise separable convolution代替传统的卷积操作，在几乎不影响准确率的前提下大大降低计算量。Xception主要也是采用depthwise separable convolution改进Inception v3的结构。而文章主要采用channel shuffle、pointwise group convolutions和depthwise separable convolution来修改原来的ResNet单元。

地址：

https://arxiv.org/abs/1707.01083

代码：

https://github.com/megvii-model/ShuffleNet-Series

主要核心点介绍：

（1）Channel Shuffle for Group Convolutions

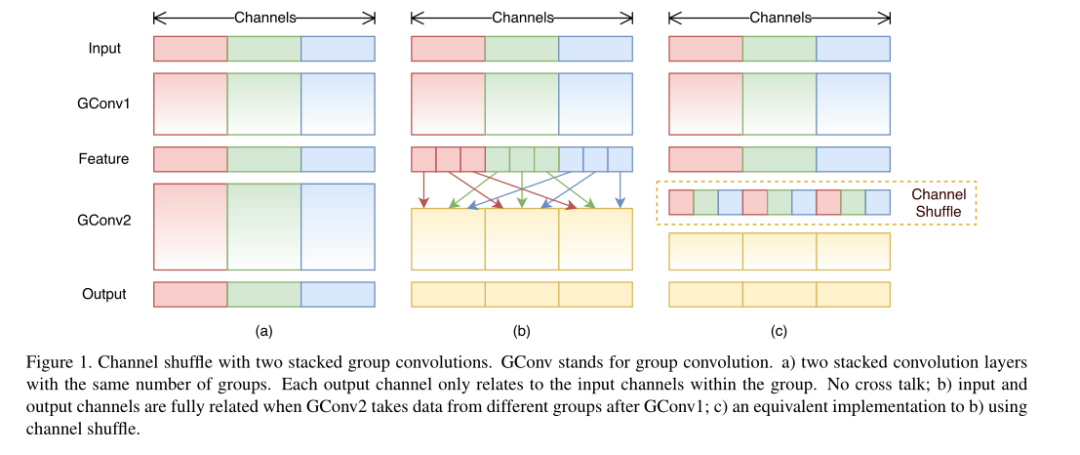

组卷积可以降低计算量，但是组卷积有个问题（如图a）,那就是不同组的通道间没有信息交换。channel shuffle的作用就是打乱通道顺序，让不同的组间进行信息交换。上图b和c是两种等价的画法。

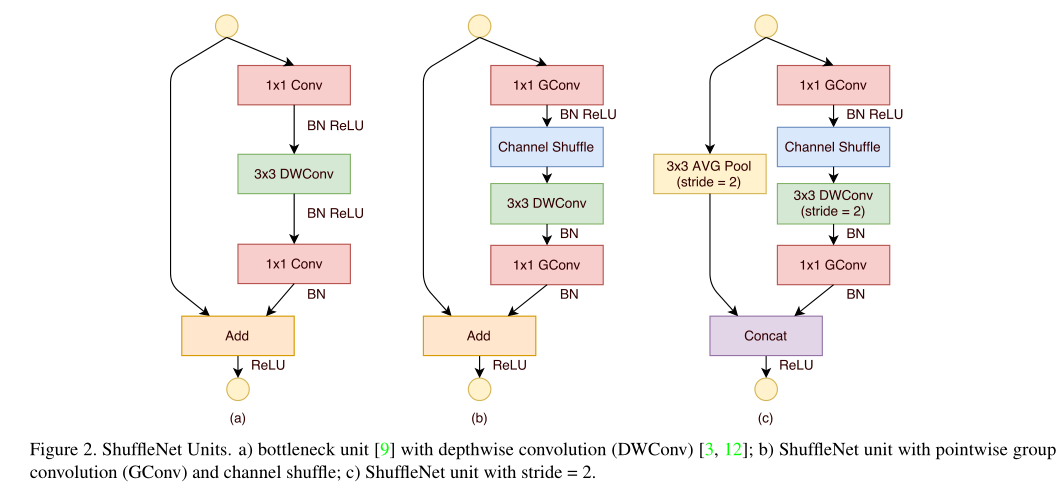

（2）ShuffleNet Unit

ShuffleNet的核心是采用了两种操作：pointwise group convolution和channel shuffle，这在保持精度的同时大大降低了模型的计算量。其基本单元则是在一个残差单元的基础上改进而成。

上图a是基本ResNet轻量级结构，这是一个包含3层的残差单元：首先是1x1卷积，然后是3x3的depthwise convolution（DWConv，主要是为了降低计算量），这里的3x3卷积是瓶颈层（bottleneck），紧接着是1x1卷积，最后是一个短路连接，将输入直接加到输出上。

b为一个标准的shuffle unit：将密集的1x1卷积替换成1x1的group convolution，不过在第一个1x1卷积之后增加了一个channel shuffle操作。值得注意的是3x3卷积后面没有增加channel shuffle，按论文的意思，对于这样一个残差单元，一个channel shuffle操作是足够了。还有就是3x3的depthwise convolution之后没有使用ReLU激活函数。

c中为步长为2的shuffle unit，可用于降采样：对原输入采用stride=2的3x3 avg pool，在depthwise convolution卷积处取stride=2保证两个通路shape相同，然后将得到特征图与输出进行concat，而不是相加。降低了计算量与参数大小。

结果分析：

3. ShuffleNet V2--2018

论文：《ShuffleNet V2: Practical Guidelines for EfficientCNN Architecture Design》

论文中提出FLOPs不能作为衡量目标检测模型运行速度的标准，因为MAC(Memory access cost)也是影响模型运行速度的一大因素。另外模型的并行程度也影响速度，并行度高的模型速度相对更快。提出模型在不同平台上的运行速度是有差异的，如GPU和ARM，而且采用不同的库也会有影响。在同等复杂度下，ShuffleNetv2比ShuffleNet和MobileNetv2更准确，但用的还是MobileNetv2多。

地址：

https://arxiv.org/abs/1807.11164

代码：

https://github.com/megvii-model/ShuffleNet-Series

主要核心点介绍：

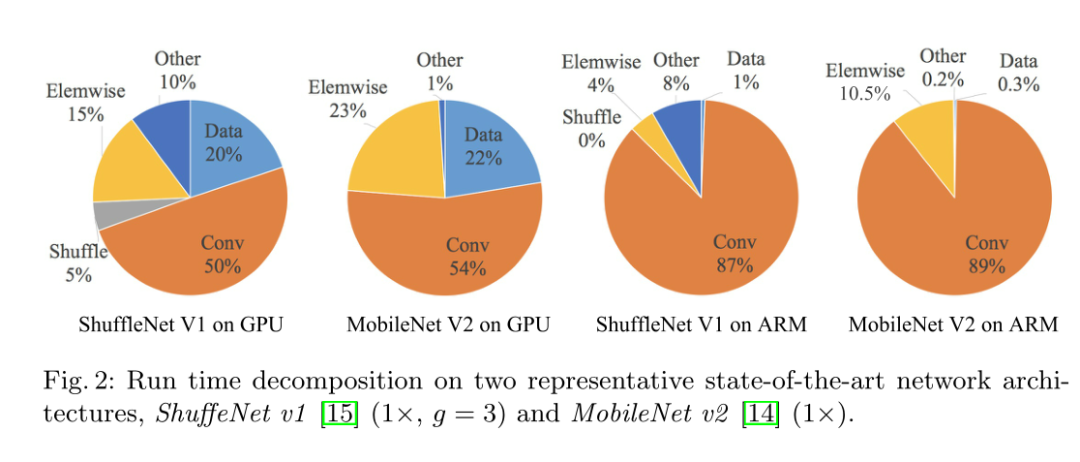

作者在不同平台下研究了ShuffleNetv1和MobileNetv2的运行时间，并结合理论与实验得到了4条实用的指导原则：

（G1）同等通道大小最小化内存访问量

网络通常采用深度可分离卷积，其中点卷积（即1×1卷积）占大部分复杂性。我们研究了1×1卷积的核形状。该形状由两个参数指定：输入通道C1和输出通道c2的数量。设h和w为特征映射的空间大小，1×1卷积的触发器为B=hw*c1*c2。对应的MAC为：

根据均值不等式，固定 B 时，MAC存在下限:

仅当 C1=C2 时，MAC取最小值，这个理论分析也通过实验得到证实，如下表所示，通道比为1:1时速度更快。

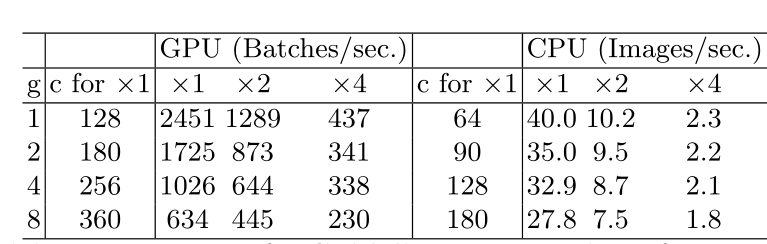

（G2）过量使用组卷积会增加MAC

通过公式转换可以得出：

当FLOPs、通道数、特征图不变时，组数g的增加，会增加MAC。

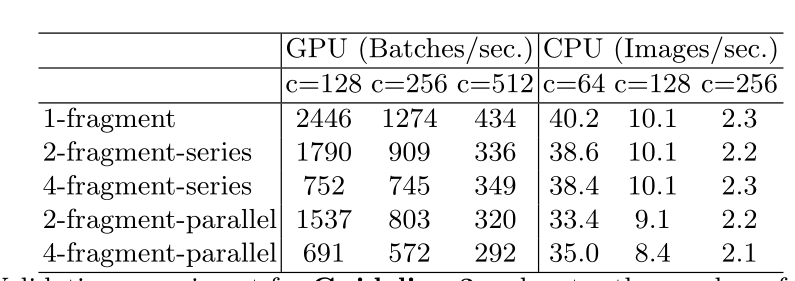

（G3）分支数量过少，模型速度越快

（G4）element-wise操作导致速度的消耗，远比FLOPs上体现的多

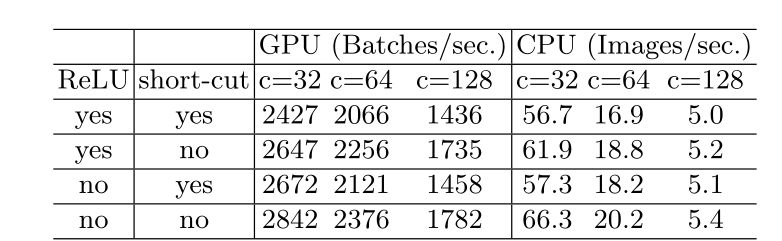

对于元素级（element-wise operators）比如ReLU和Add，虽然它们的FLOPs较小，但是却需要较大的MAC。这里实验发现如果将ResNet中残差单元中的ReLU和shortcut移除的话，速度有20%的提升。

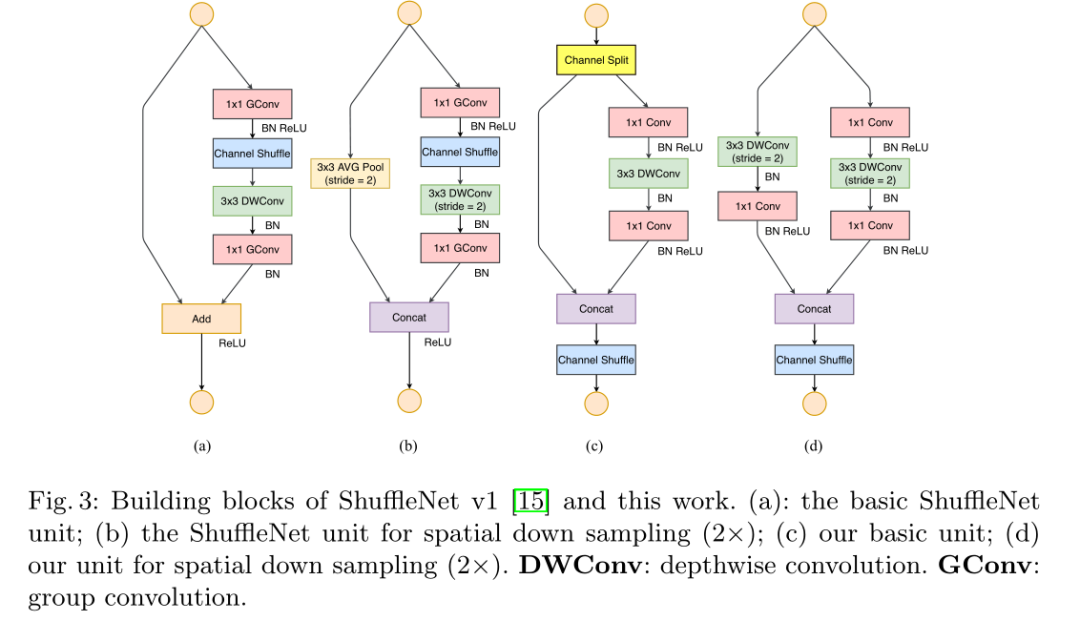

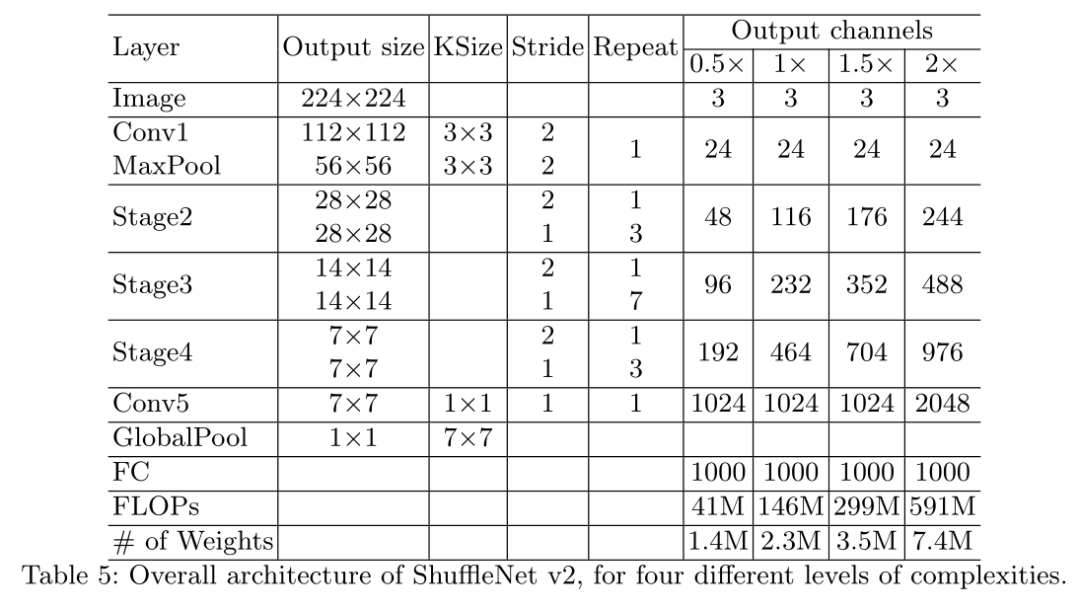

根据前面的4条准则，作者分析了ShuffleNetv1设计的不足，并在此基础上改进得到了ShuffleNetv2，如下图所示：

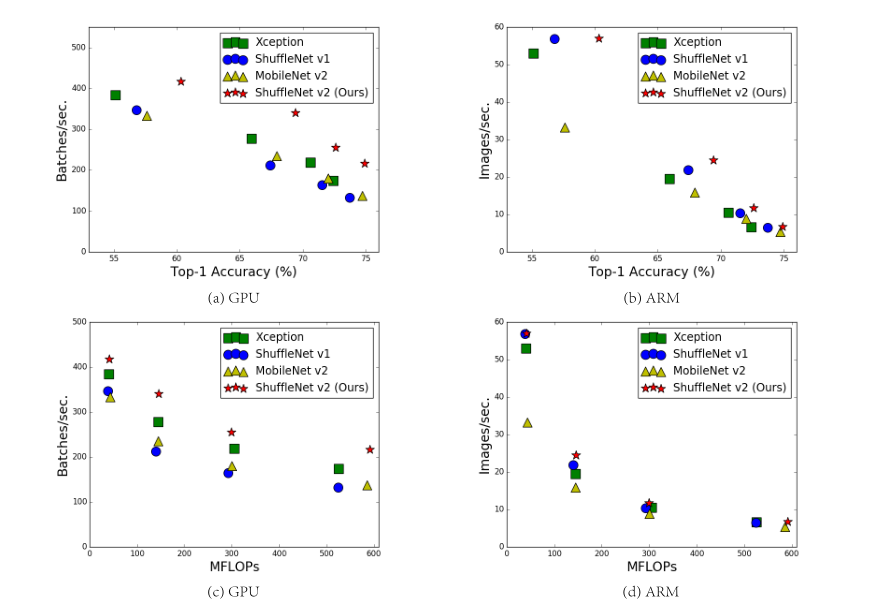

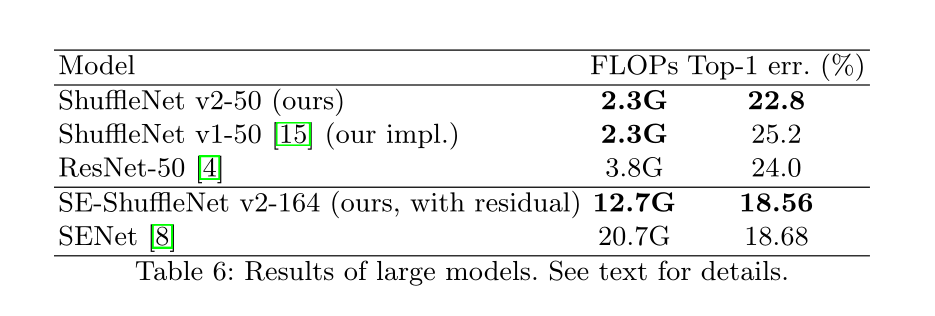

结果分析：

4. MobileNet V1--2017

论文：

《MobileNets: Efficient Convolutional Neural Networks for Mobile Vision Applications》

mobilenet 利用分组卷积降低网络的计算量，将分组卷积应用到极致。组卷积网络的分组数与网络的channel数量相等，使网络的计算量减到最低，但是这样channel之间的交互就没有了，所以作者使用的point-wise conv,即使用1x1的卷积进行channel之间的融合。采用depth-wise separable convolutions以达到模型压缩（inspired by inception、Xception），广泛应用于目标检测、细粒度分类、人脸属性和大规模地理定位等领域。

地址：

https://arxiv.org/pdf/1704.04861.pdf

代码：

https://github.com/Zehaos/MobileNet

主要核心点介绍：深度可分离卷积

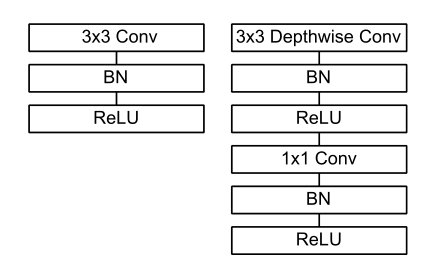

左：带batchnorm和ReLU的标准卷积层。右图：深度可分离卷积，深度层和点层后跟batchnorm和ReLU。

通俗的来说，深度可分离卷积干的活是：把标准卷积分解成深度卷积(depthwise convolution)和逐点卷积(pointwise convolution)。这么做的好处是可以大幅度降低参数量和计算量。分解过程示意图如下：

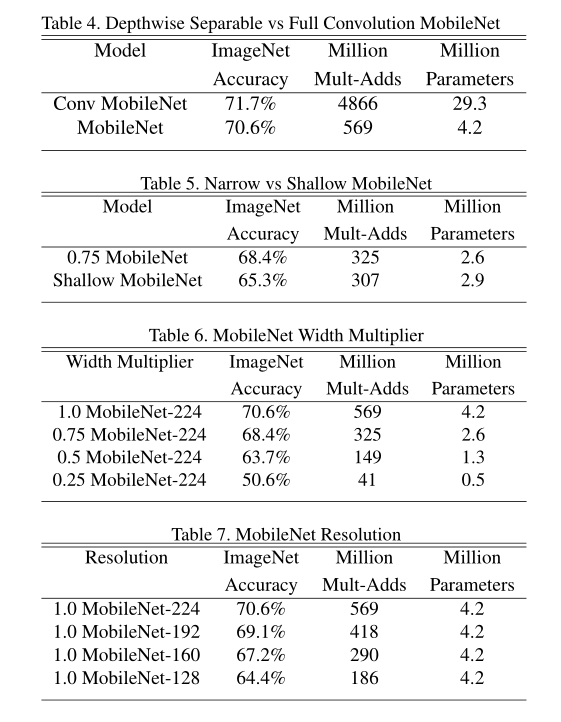

结果分析：

5. MobileNet V2--2018

论文：

《MobileNetV2: Inverted Residuals and Linear Bottlenecks》

MobileNet V1设计时参考传统的VGGNet等链式架构，以层叠卷积层的方式提高网络深度，从而提高识别精度。但层叠过多的卷积层会出现一个问题，就是梯度弥散(Vanishing)。MobileNet V2基的改进，主要解决了V1在训练过程中非常容易梯度弥散(Vanishing)的问题，V2相比V1效果有一定提升，是目前应用得较为广泛的网络之一。

地址：

https://arxiv.org/pdf/1801.04381.pdf

代码：

https://github.com/d-li14/mobilenetv2.pytorch

主要核心点介绍：V2相对V1有以下改进

（1）借鉴ResNet的思想增加skip connection

（2）采用Inverted residual block结构

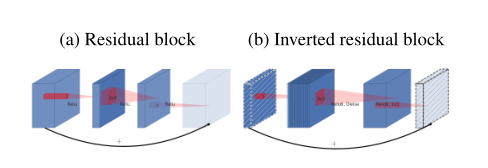

DWConv layer提取得到的特征受限于输入的通道数，若是采用以往的residual block，先“压缩”，再卷积提特征，那么DWConv layer可提取得特征就太少了。因此MobileNetV2反其道而行，一开始先“扩张”，本文实验“扩张”倍数为6。通常residual block里面是 “压缩”→“卷积提特征”→“扩张”，MobileNetV2就变成了 “扩张”→“卷积提特征”→ “压缩”，因此称为Inverted residuals.

（3）去掉building block最后面1x1之后的ReLu6,用Linear代替

当采用“扩张”→“卷积提特征”→ “压缩”时，在“压缩”之后会碰到一个问题，那就是Relu会破坏特征。为什么这里的Relu会破坏特征呢？这得从Relu的性质说起，Relu对于负的输入，输出全为零；而本来特征就已经被“压缩”，再经过Relu的话，又要“损失”一部分特征，因此这里不采用Relu，实验结果表明这样做是正确的，这就称为Linear bottlenecks.

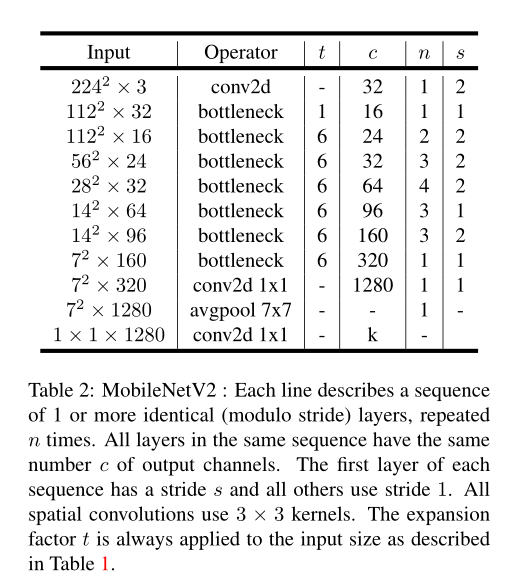

最后的网络结构为：

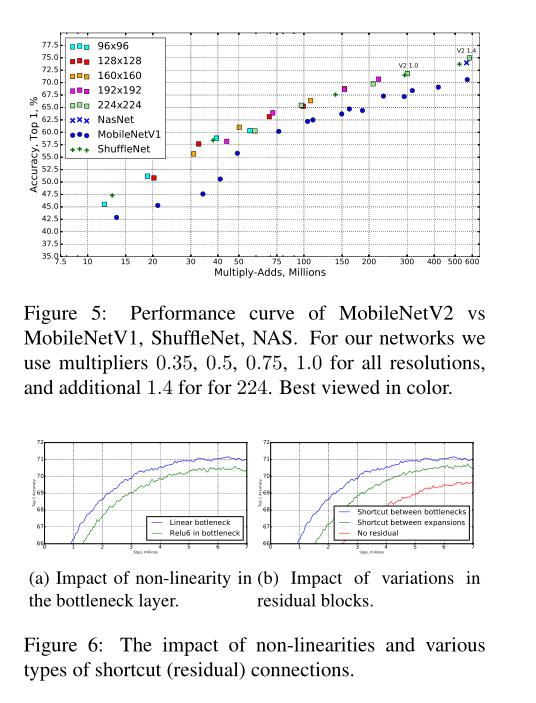

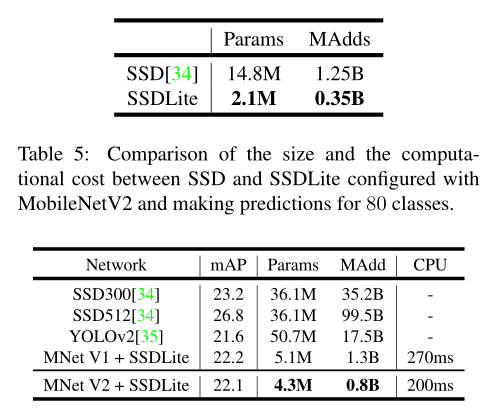

结果分析：

6. MobileNet V3--2019

论文：《Searching for MobileNetV3》

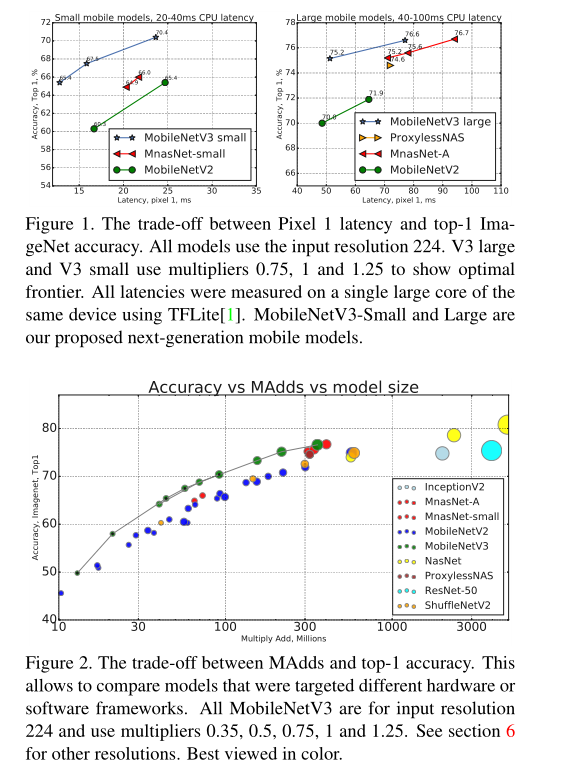

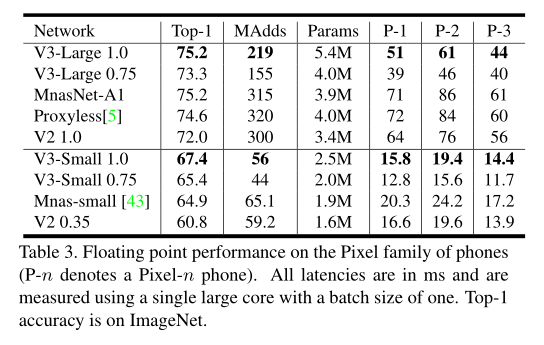

mobilenet-v3是Google继mobilenet-v2之后的又一力作，MobileNetV3 有两个版本，MobileNetV3-Small 与 MobileNetV3-Large 分别对应对计算和存储要求低和高的版本。论文中提到，mobilenet-v3 small在imagenet分类任务上，较mobilenet-v2，精度提高了大约3.2%，时间却减少了15%，mobilenet-v3 large在imagenet分类任务上，较mobilenet-v2，精度提高了大约4.6%，时间减少了5%，mobilenet-v3 large 与v2相比，在COCO上达到相同的精度，速度快了25%，同时在分割算法上也有一定的提高。

地址：

https://arxiv.org/abs/1905.02244

代码：

https://github.com/xiaolai-sqlai/mobilenetv3

主要核心点介绍：整体来说MobileNetV3有三大创新点

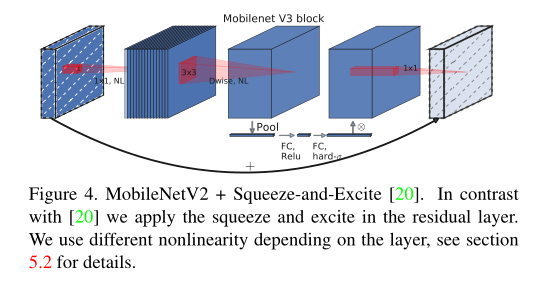

（1）引入SE注意力

在bottlenet结构中加入了SE结构，并且放在了depthwise filter之后，如上图。因为SE结构会消耗一定的时间，所以作者在含有SE的结构中，将expansion layer的channel变为原来的1/4,这样即提高了精度，同时还没有增加时间消耗。并且SE结构放在了depthwise之后。

（2）互补搜索技术组合：由资源受限的NAS执行模块级搜索，NetAdapt执行局部搜索。

在网络结构搜索中，作者结合两种技术：资源受限的NAS（platform-aware NAS）与NetAdapt，前者用于在计算和参数量受限的前提下搜索网络的各个模块，所以称之为模块级的搜索（Block-wise Search），后者用于对各个模块确定之后网络层的微调。详细可参考论文：

Mnasnet: Platform-aware neural architecture search for mobile.

Netadapt: Platform-aware neural network adaptation for mobile applications.

最近提出的MCUNet就是基于这种算法：

【嵌入式AI开发】MCUNet: Tiny Deep Learning on IoT Devices-微型机器学习时代已经到来了

（3）网络结构改进：将最后一步的平均池化层前移并移除最后一个卷积层，引入h-swish激活函数。

在mobilenetv2中，bottlenet结构存中使用个1x1的卷积层来提高特征维度，但这会带来一定的计算量。所以mobilenetv3将其放在avg pooling的后面，首先利用avg pooling将特征图大小由7x7降到了1x1，降到1x1后，然后再利用1x1提高维度，这样就减少了7x7=49倍的计算量。除此之外，作者直接去掉了前面纺锤型卷积的3x3以及1x1卷积，进一步减少了计算量如上图所示。

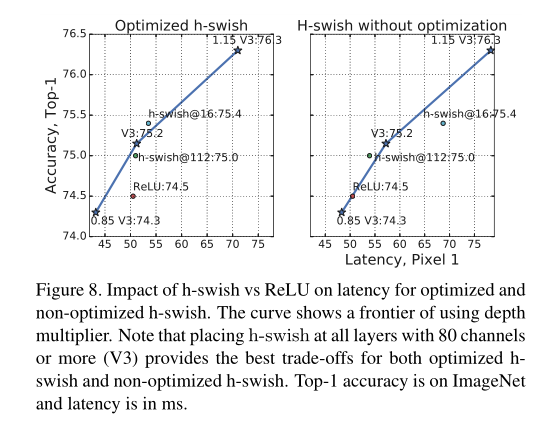

另外，作者发现一种新出的激活函数swish x 能有效改进网络精度：
