小熊派使SPI驱动TFT-LCD（ST7789）显示试验

学习SPI外设驱动LCD屏幕没有必要手写驱动，学习这部分代码的目的是为了了解TFT-LCD的工作原理，每个像素点是如何显示的，不要花过多的精力在弄明白每个命令的意思，建议基于本驱动，学习一下打点，画线算法，画圆算法，画多边形算法等等，还可以学习显示英文字符，中文字符，最后还可以移植STemwin显示界面等等好玩的东西~

1. 准备工作

硬件准备

• 开发板
  首先需要准备一个开发板，这里我准备的是STM32L4的开发板（BearPi）：

• LCD屏幕
  小熊派开发板板载LCD屏幕大小1.3寸，分辨率240*240，色彩深度16bit，使用ST7789V2液晶控制器。

2.生成MDK工程

选择芯片型号

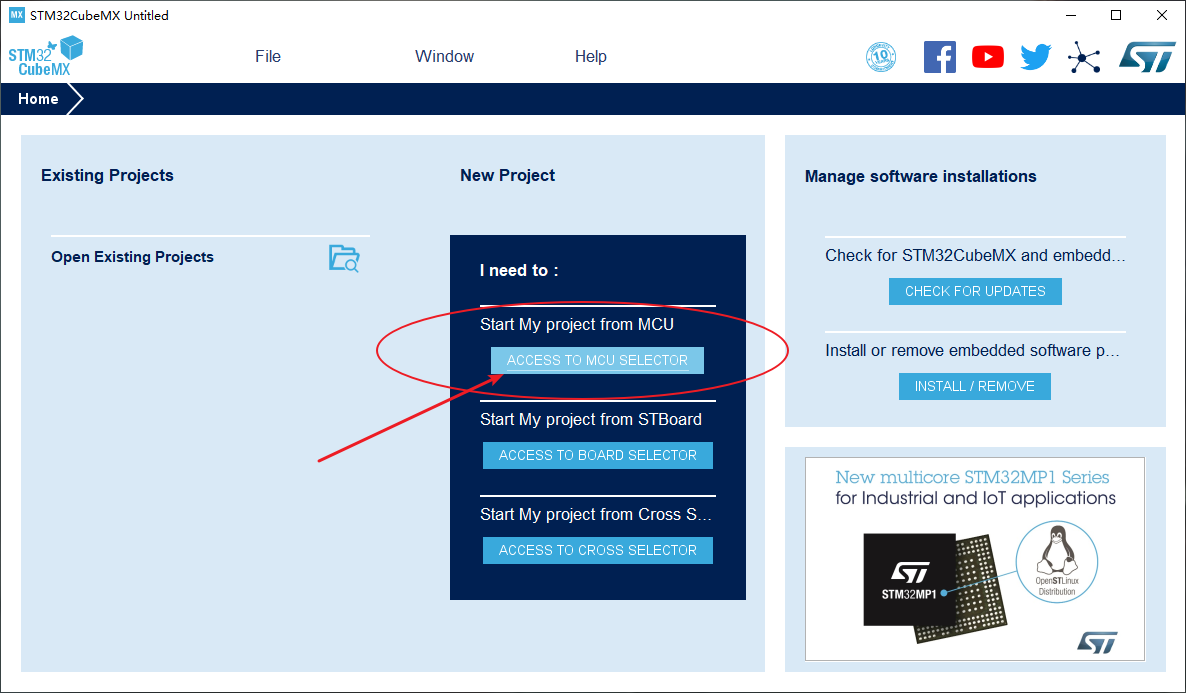

打开STM32CubeMX，打开MCU选择器：

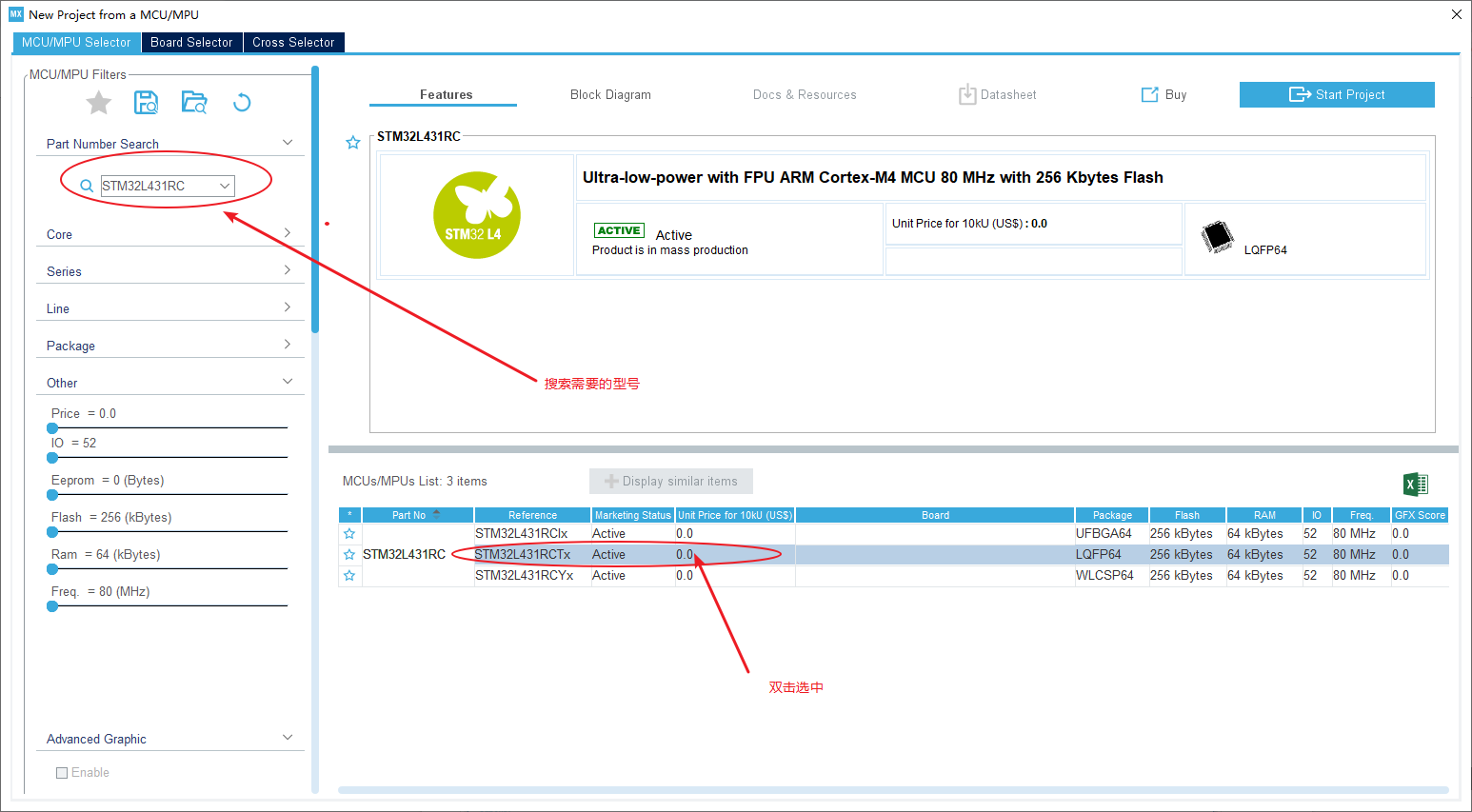

搜索并选中芯片STM32L431RCT6:

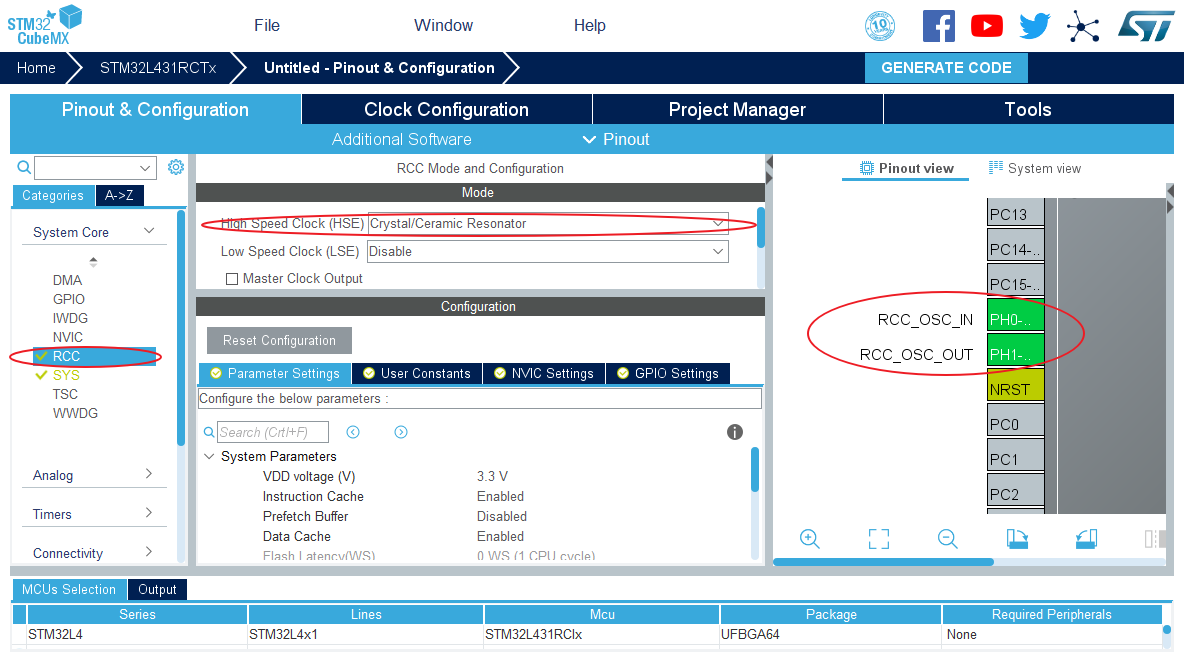

配置时钟源

• 如果选择使用外部高速时钟（HSE），则需要在System Core中配置RCC；
• 如果使用默认内部时钟（HSI），这一步可以略过；

这里我都使用外部时钟：

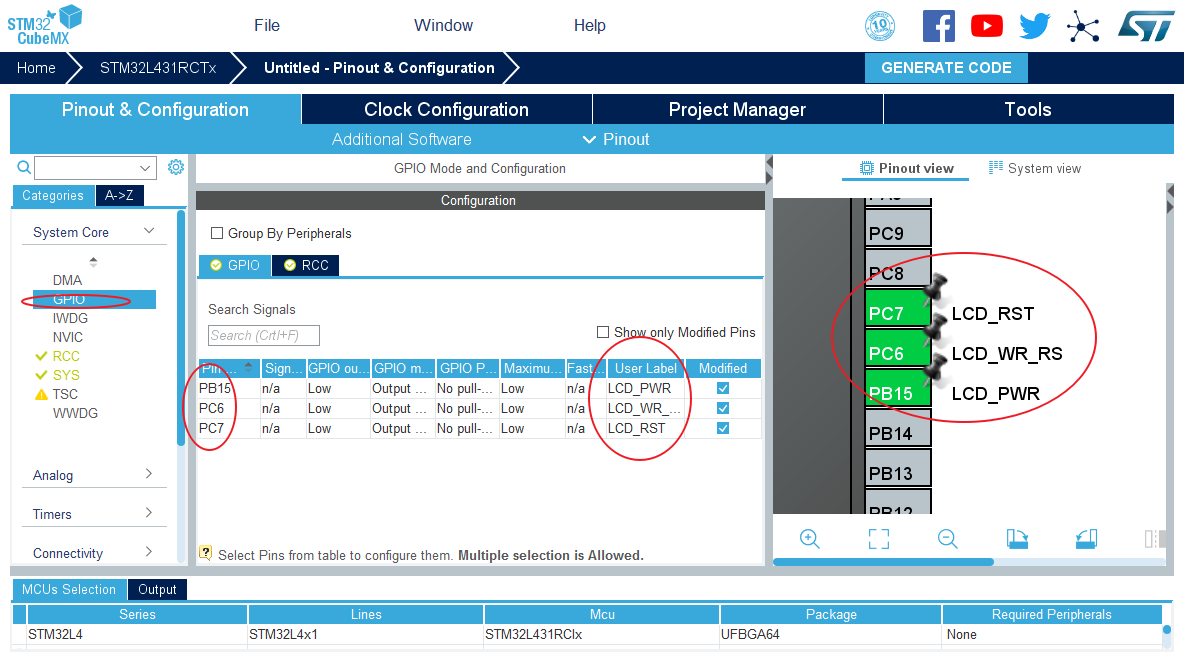

配置LCD控制GPIO

配置SPI2接口

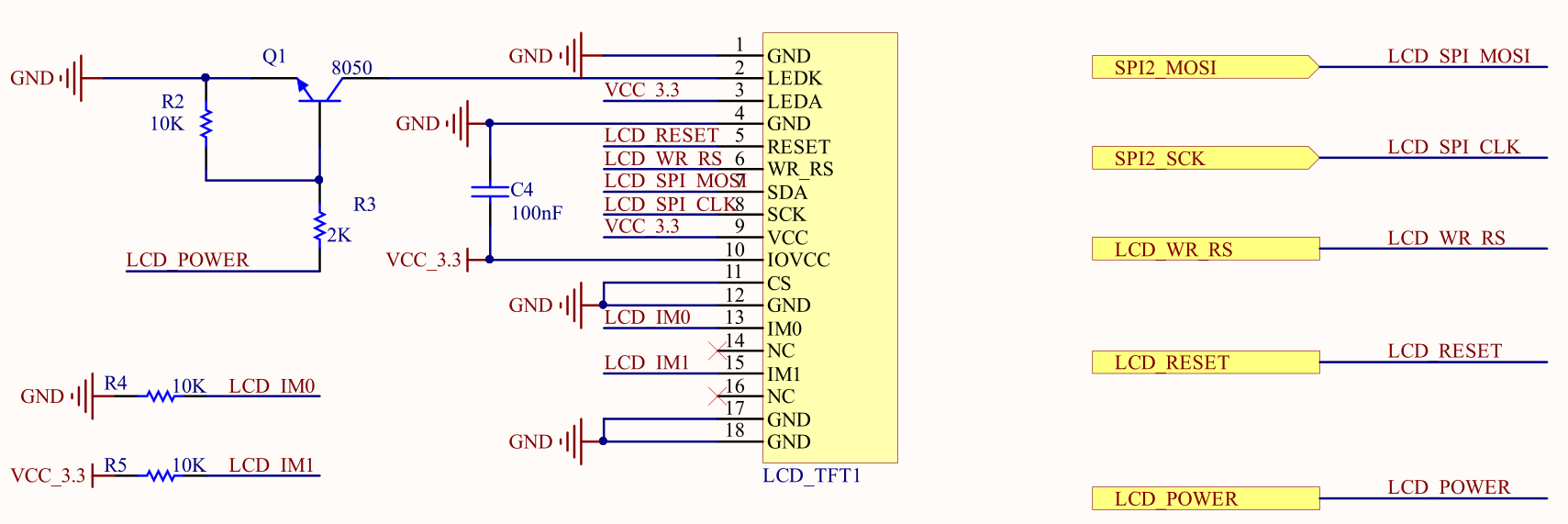

查看小熊派LCD接口的原理图：

LCD引脚	MCU引脚
SPI2_MOSI	PC3
SPI2_CLK	PB13
LCD_WR_RS	PC6
LCD_RESET	PC7
LCD_POWER	PB15

MCU只需要通过SPI向LCD控制器发送命令/数据即可，所以硬件上接 SPI2 的 SCK 和 MOSI 引脚，软件上将SPI2配置为发送主机模式，接下来开始配置SPI2接口：

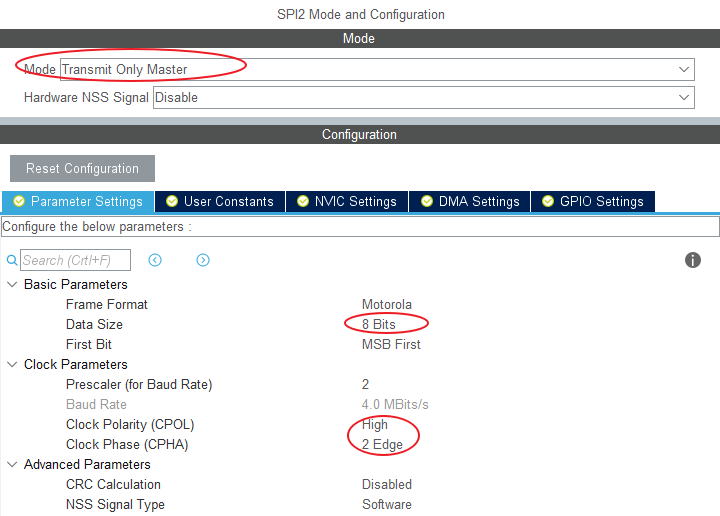

参数设置如下：

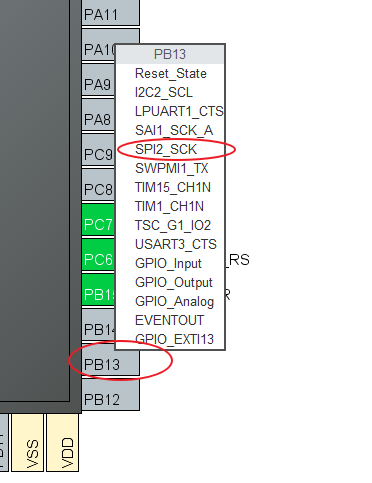

SPI2默认SCK引脚是PB10，和开发板不对应，所以重新修改引脚为PB13：

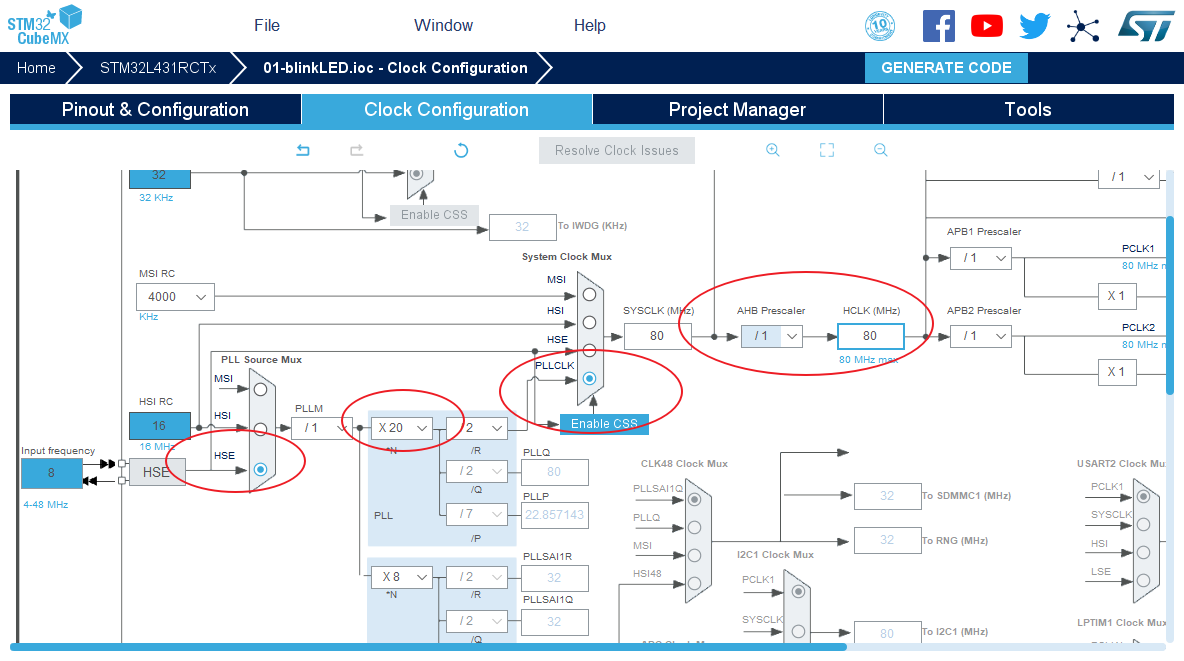

配置时钟树

STM32L4的最高主频到80M，所以配置PLL，最后使HCLK = 80Mhz即可：

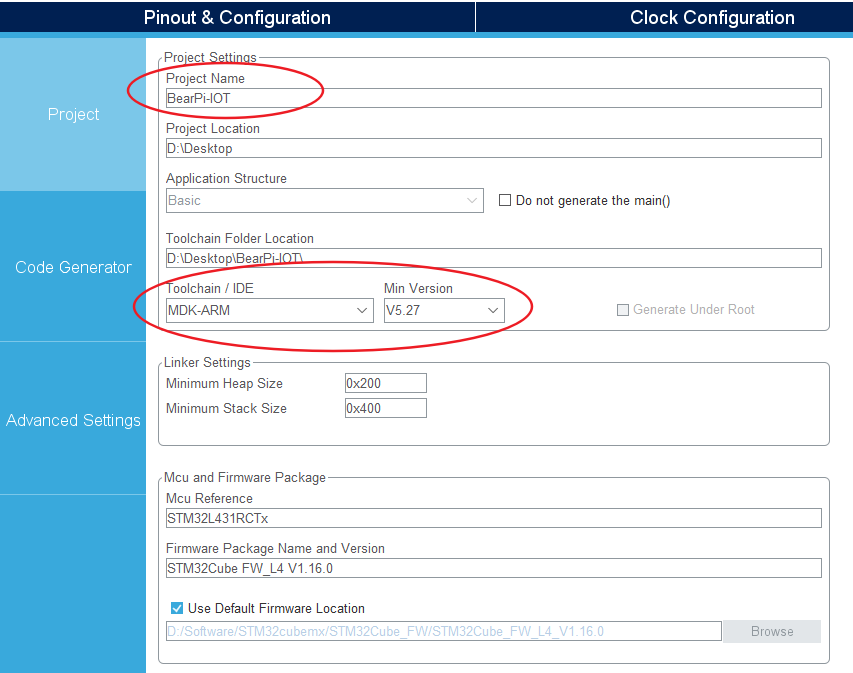

生成工程设置

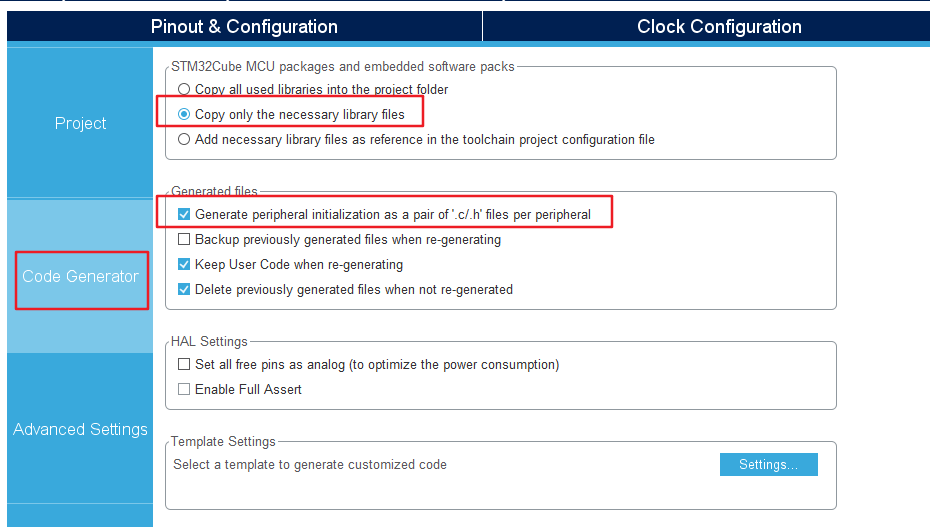

代码生成设置

最后设置生成独立的初始化文件：

生成代码

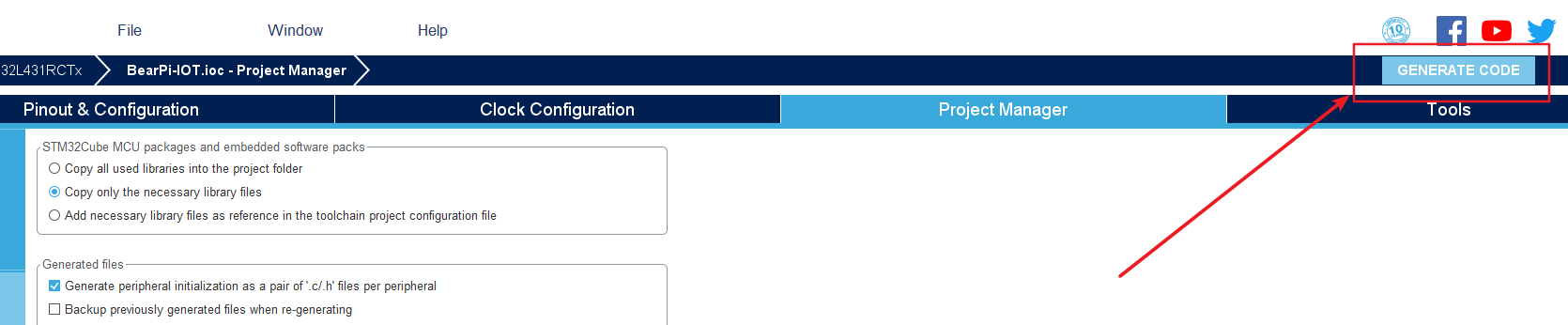

点击GENERATE CODE即可生成MDK-V5工程：

3. 编写LCD驱动（ST7789）—— 封装宏和底层函数

3.1. 封装控制LCD控制引脚高低电平的宏

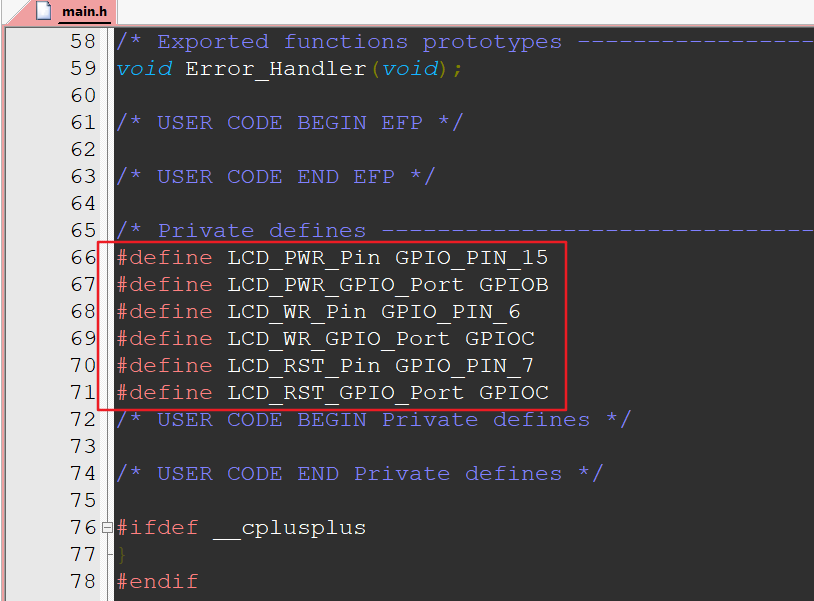

控制引脚宏定义已经包含在 main.h 中，如图：

3.2. 封装LCD发送数据和发送命令函数

数据都是由 SPI2 的MOSI发送，由 LCD_WR_RS 引脚指明该数据是命令还是数据。

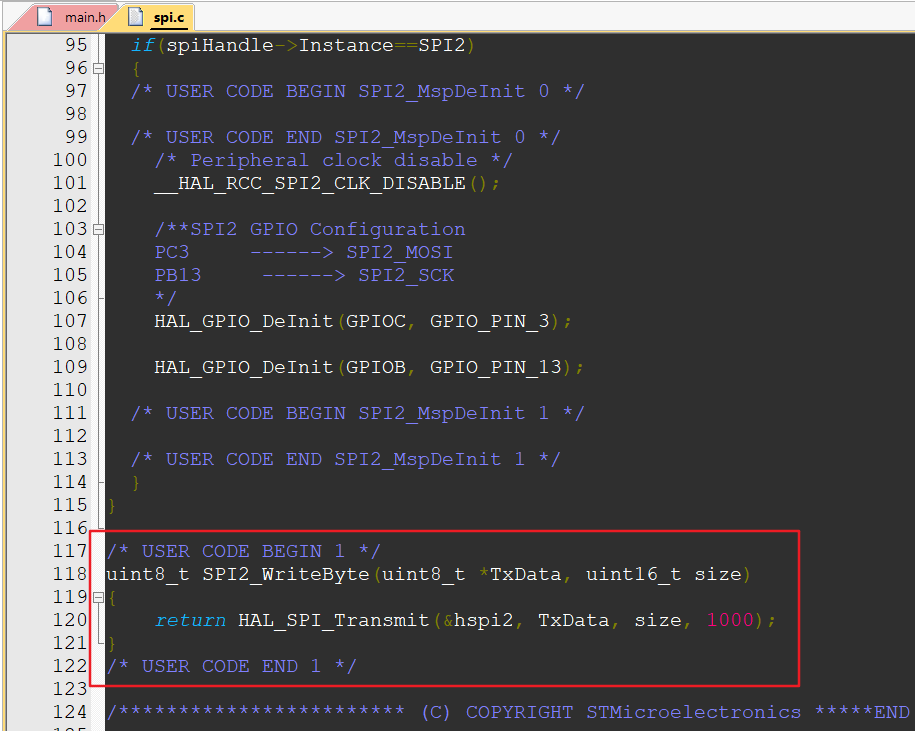

首先在 spi.c 的最后调用HAL库封装一个函数，供驱动程序调用：

/* USER CODE BEGIN 1 */
uint8_t SPI2_WriteByte(uint8_t *TxData, uint16_t size)
{
    return HAL_SPI_Transmit(&hspi2, TxData, size, 1000);
}
/* USER CODE END 1 */

不要忘了在spi.h中声明该函数！

3.3. 将lcd显示驱动函数添加到工程中

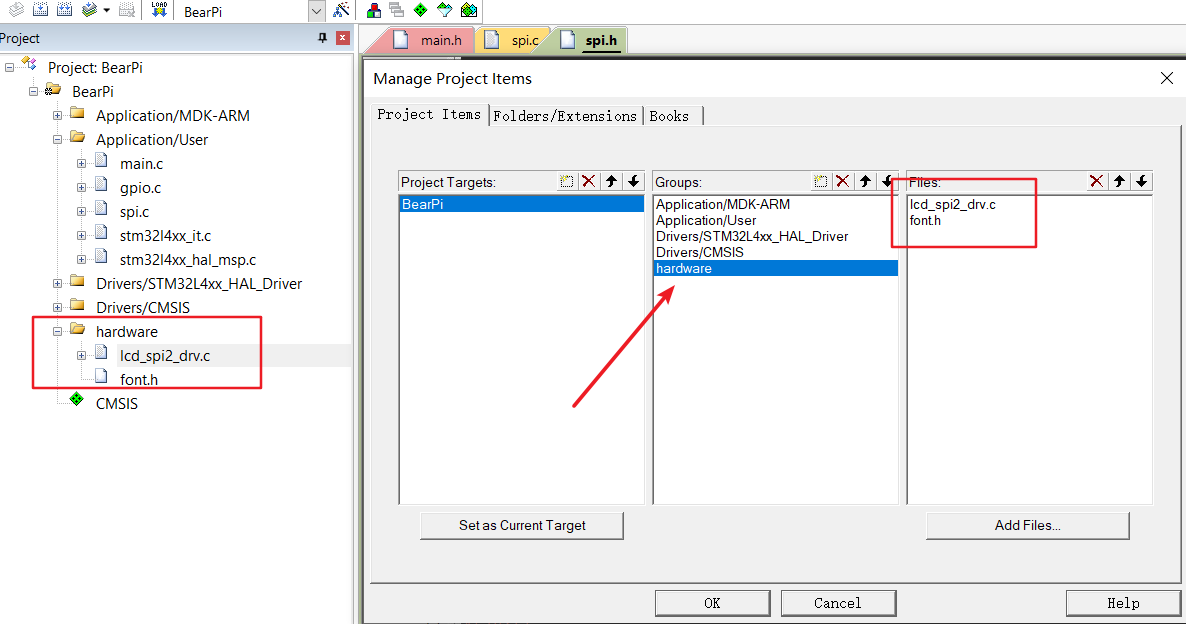

在项目文件夹中新建一个hardware文件夹，将LCD-SPI文件夹放在hardware文件夹中。

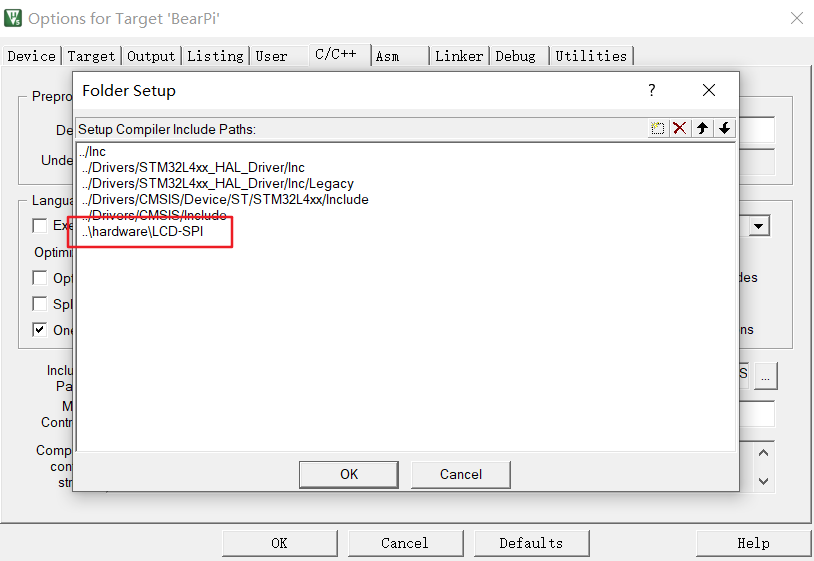

不要忘了要包含头文件

4. 在MDK中编写、编译、下载用户代码

在main.c中的main函数中编写简单的用户代码：

int main(void)
{
  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_SPI2_Init();
  /* USER CODE BEGIN 2 */
  LCD_Init();
  LCD_DisplayOn();
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
	  LCD_ShowCharStr(0, 0, 240, "guoguoxiaoshidi",0x0000,0xFFFF,24);//显示字符串，字体大小32*32
  }
  /* USER CODE END 3 */
}

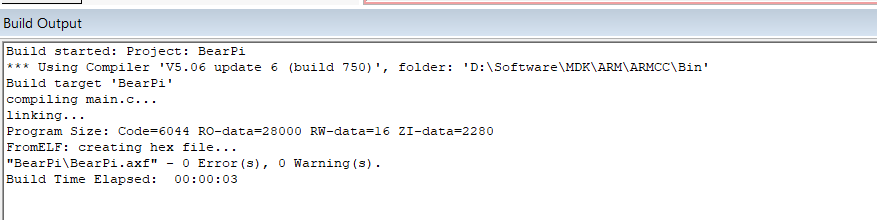

然后编译整个工程：

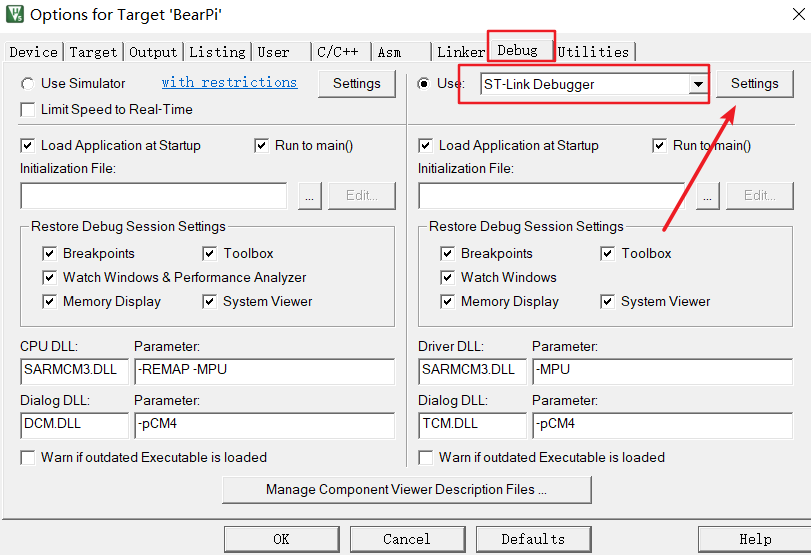

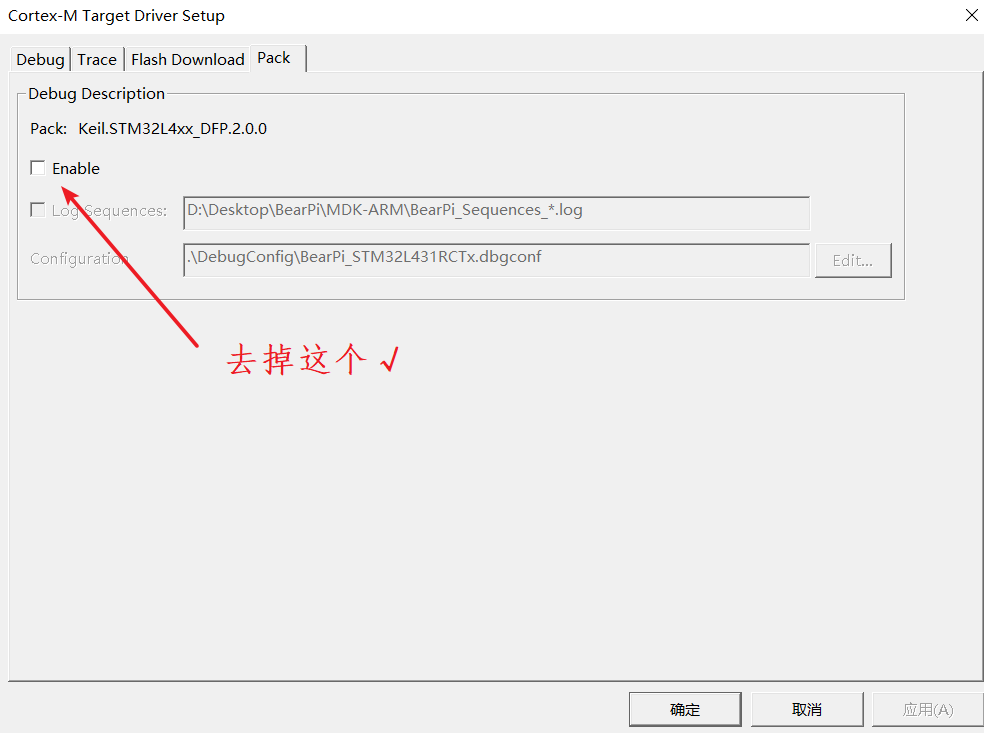

最后进行下载设置：
最后点击下载即可：

实验现象如下：

工程源码在公众号后台回复：小熊派，即可！
