STM32 ADC采样频率的理解

本文探讨了STM32F1系列微控制器的ADC模块在不同配置下的最大与最小采样率。当PLCK2设置为6分频时,最大采样率为约851KHz;而PLCK2设为8分频时,最小采样率约为35.7KHz。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

最大采样率

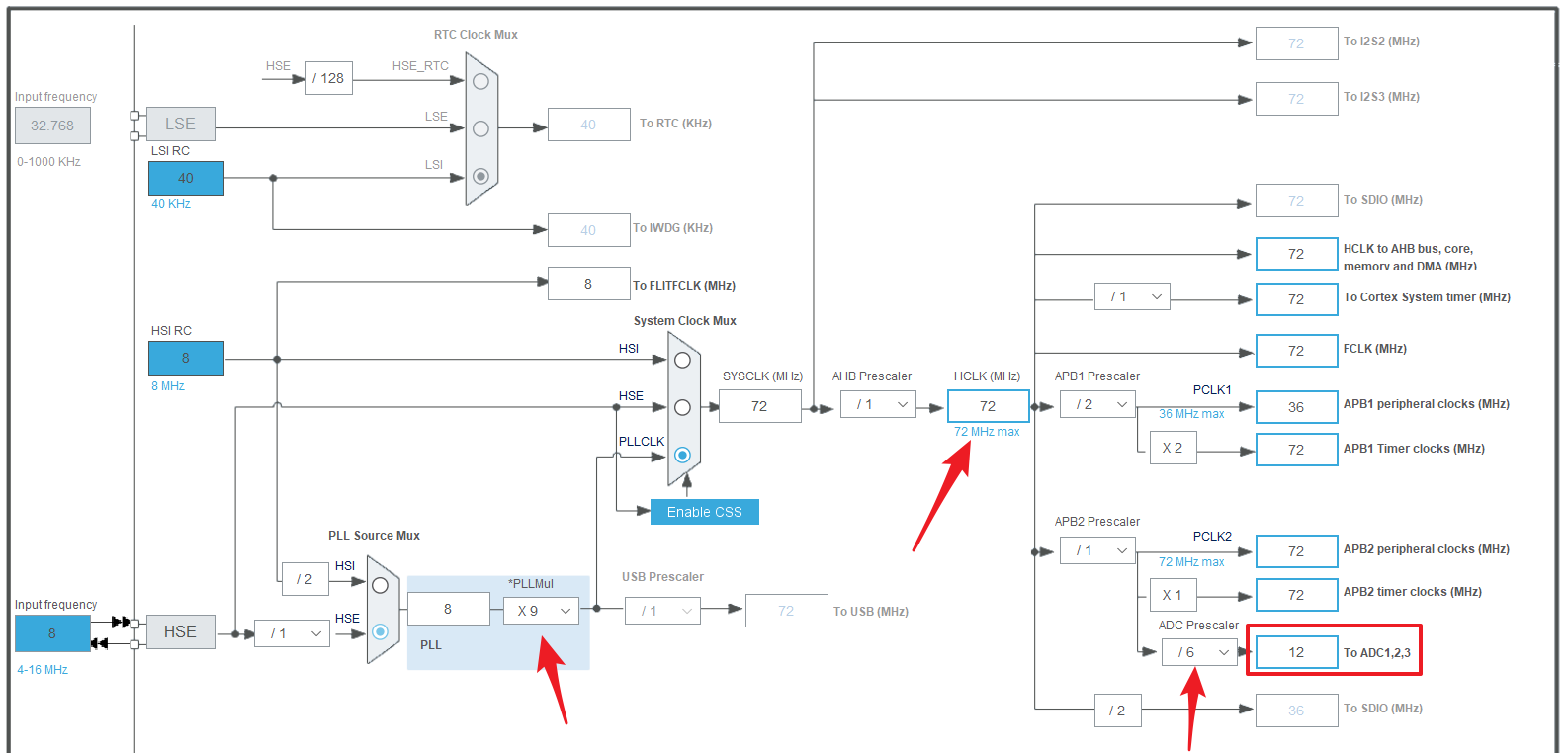

如果设置PLCK2为6分频,那么ADCCLK为:72M/6=12MHz。在外部晶振为8MHZ的情况下,这是F103系列ADC得到的最大时钟频率。

最小采样周期为1.5个周期+12.5周期=14周期。

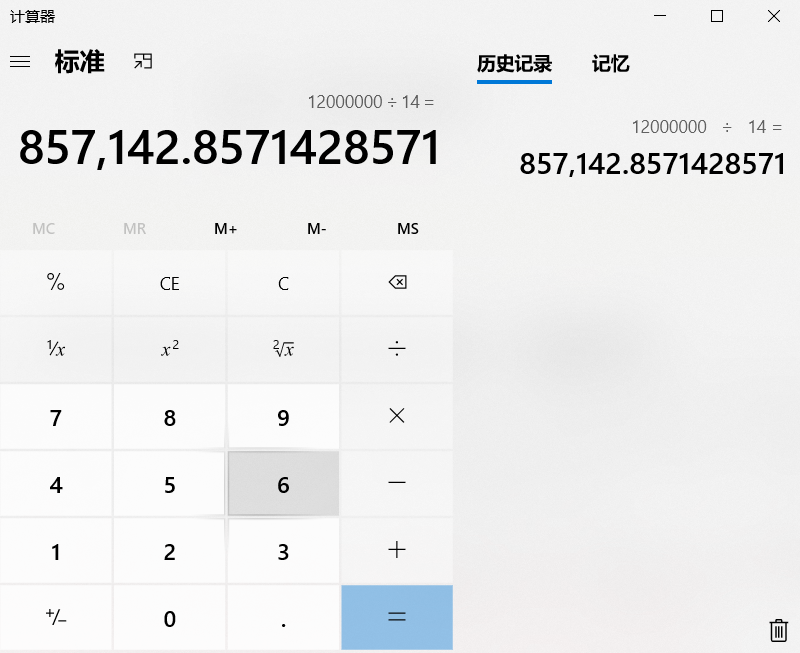

那么最大采样频率为:12MHZ/14周期=851.142KHZ≈851KHZ
也就是1s可以采样851K个数据,对于STM32F1这个采样率已经是最大能力了。

最小采样率

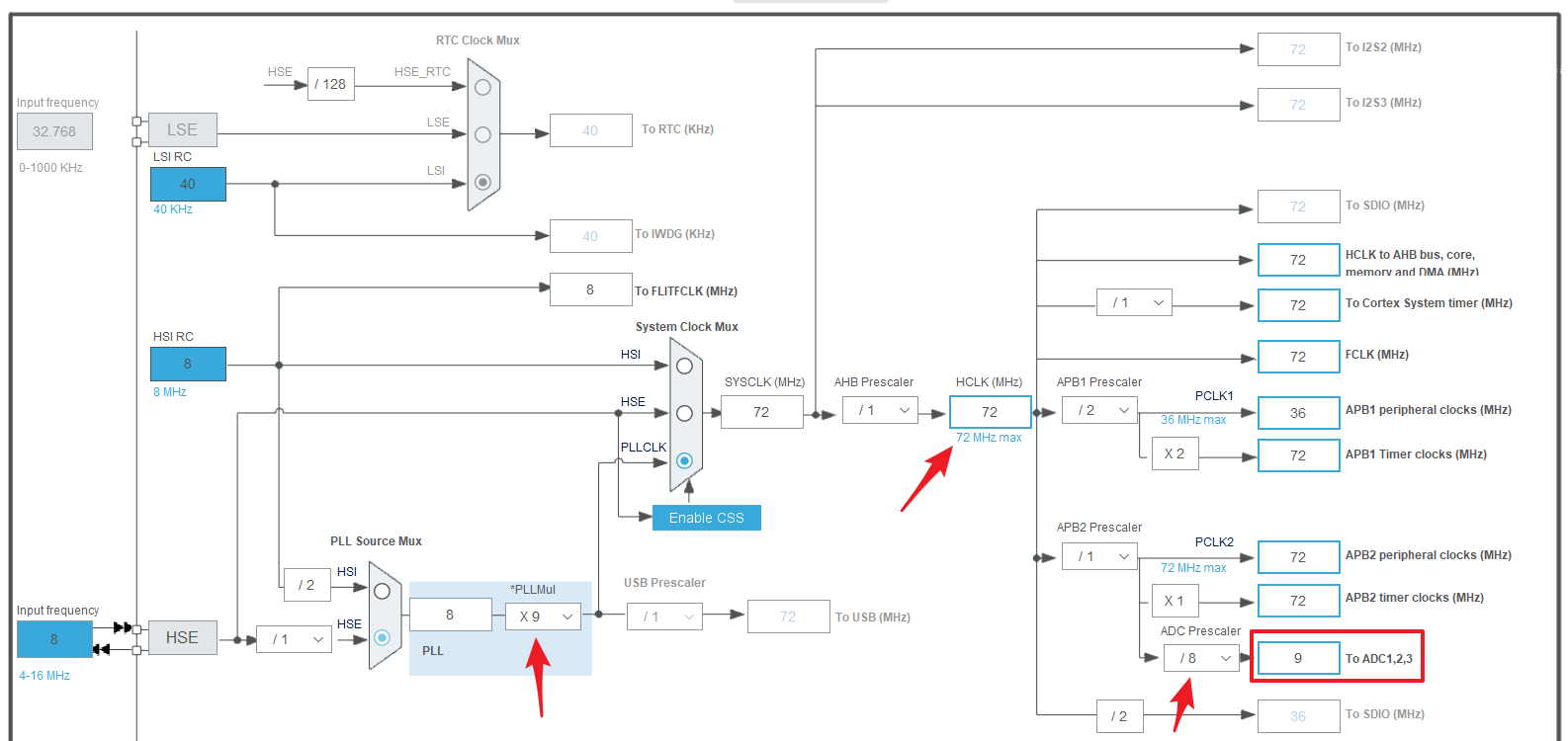

如果设置PLCK2为8分频,那么ADCCLK为:72M/8=9MHz。在外部晶振为8MHZ的情况下,这是F103系列ADC得到的最小时钟频率。

最大采样周期为239.5个周期+12.5周期=252周期。

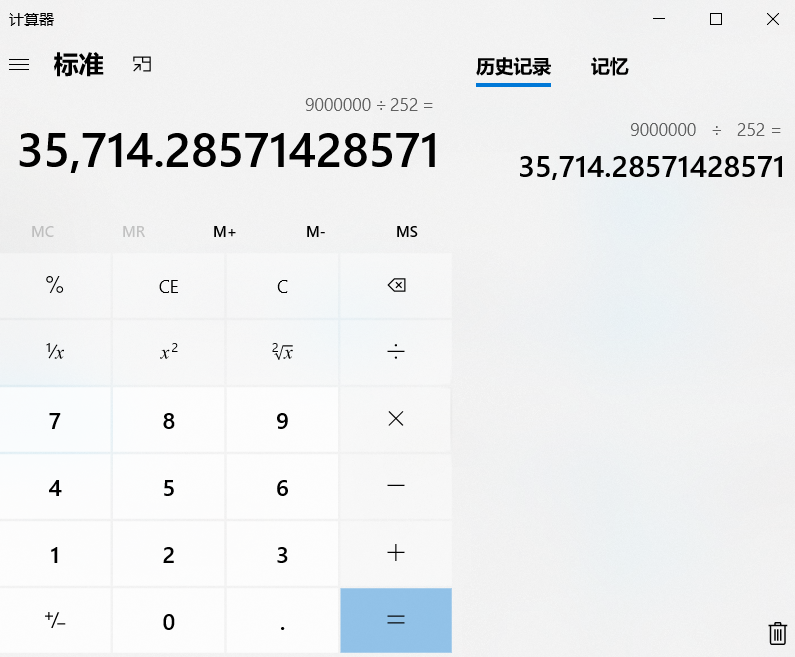

那么最大采样频率为:9MHZ/252周期=35.714KHZ≈35.7KHZ
也就是1s可以采样35.7K个数据,对于STM32F1这个采样率时其最小的采样能力。
