IDEA Diagrams使用实现类图（类关系图、子类、父类）

目录

1：右键选择：show diagrams

 2：结构图效果

3：功能说明

4：定位源码位置

5：添加子类、子实现、父类

---

idea diagrams图标功能是查看类、接口继承和实现的工具。使用方法介绍如下。

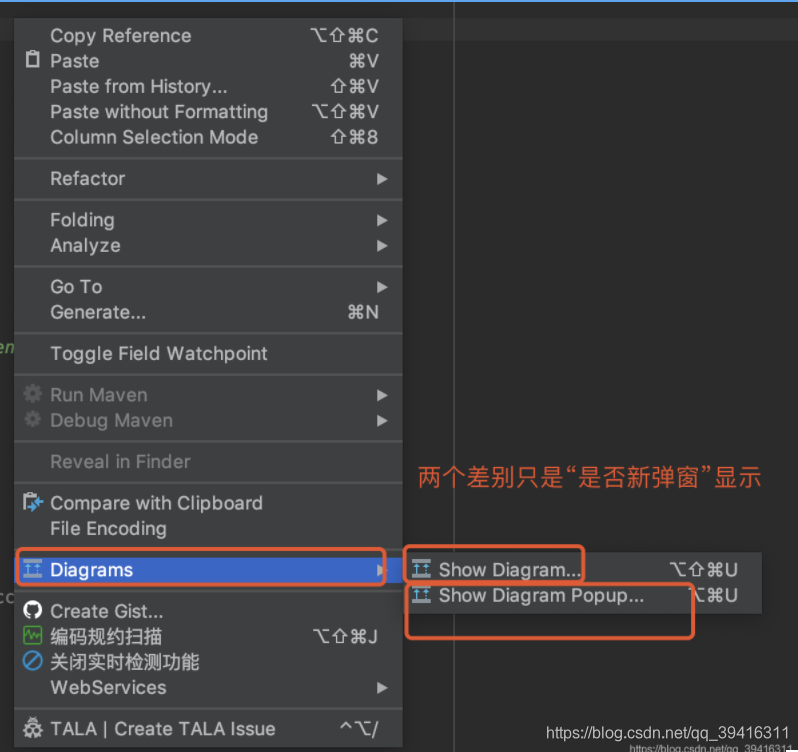

1：右键选择：show diagrams

备注：社区版IDEA无show diagrams

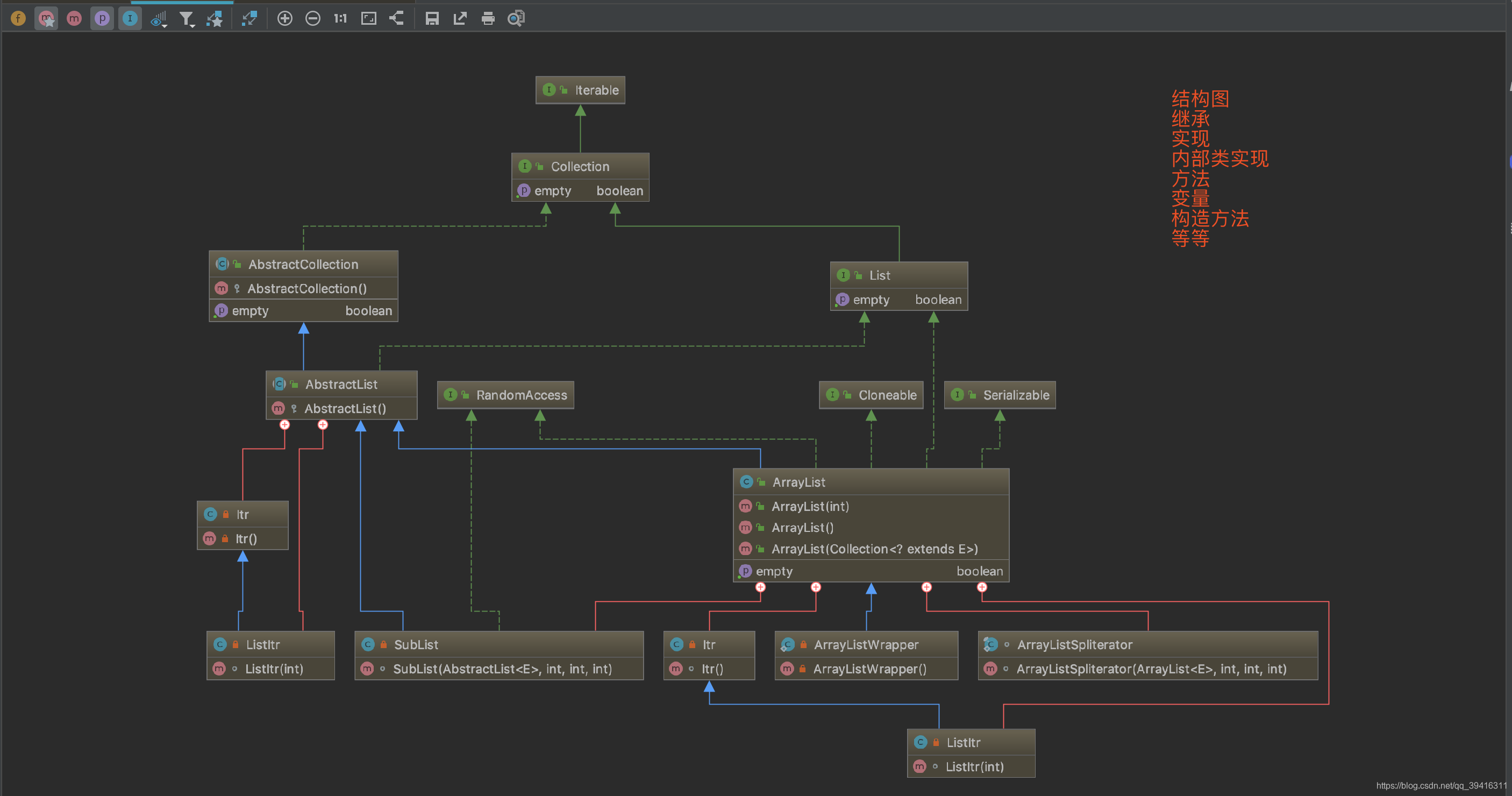

 2：结构图效果

3：功能说明

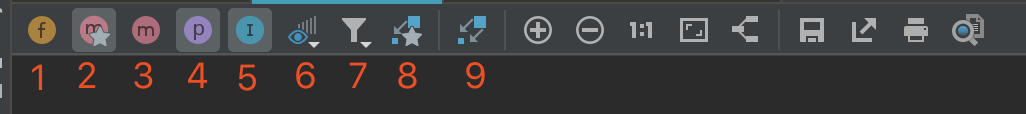

num	按钮	功能
1	Fields	域
2	Constructors	构造器
3	Method	方法
4	Properties	属性
5	Inner Class	内部类
6	Change Visibility Level	更改可见性级别
7	Change Scope	改变范围
8	Edge Creation Mode	边缘创建模式
9	Show Dependencies	显示依赖关系

 4：定位源码位置

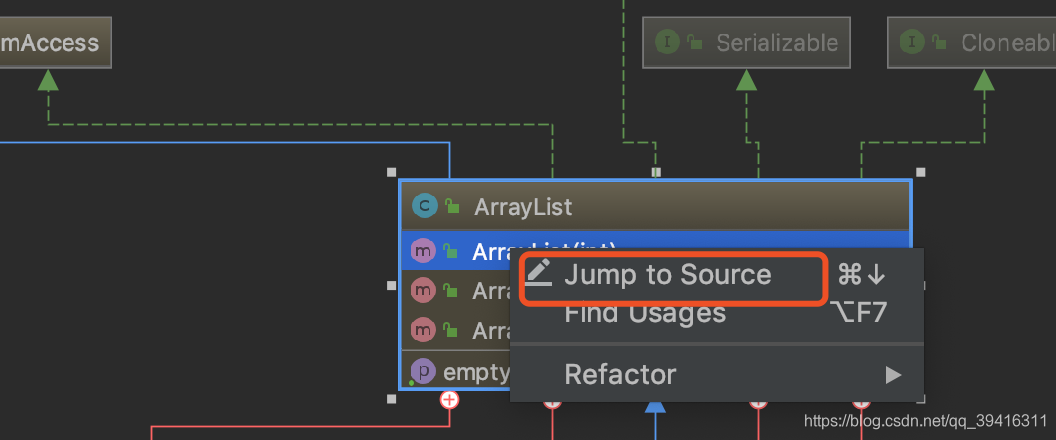

右键：Jump to Source

5：添加子类、子实现、父类

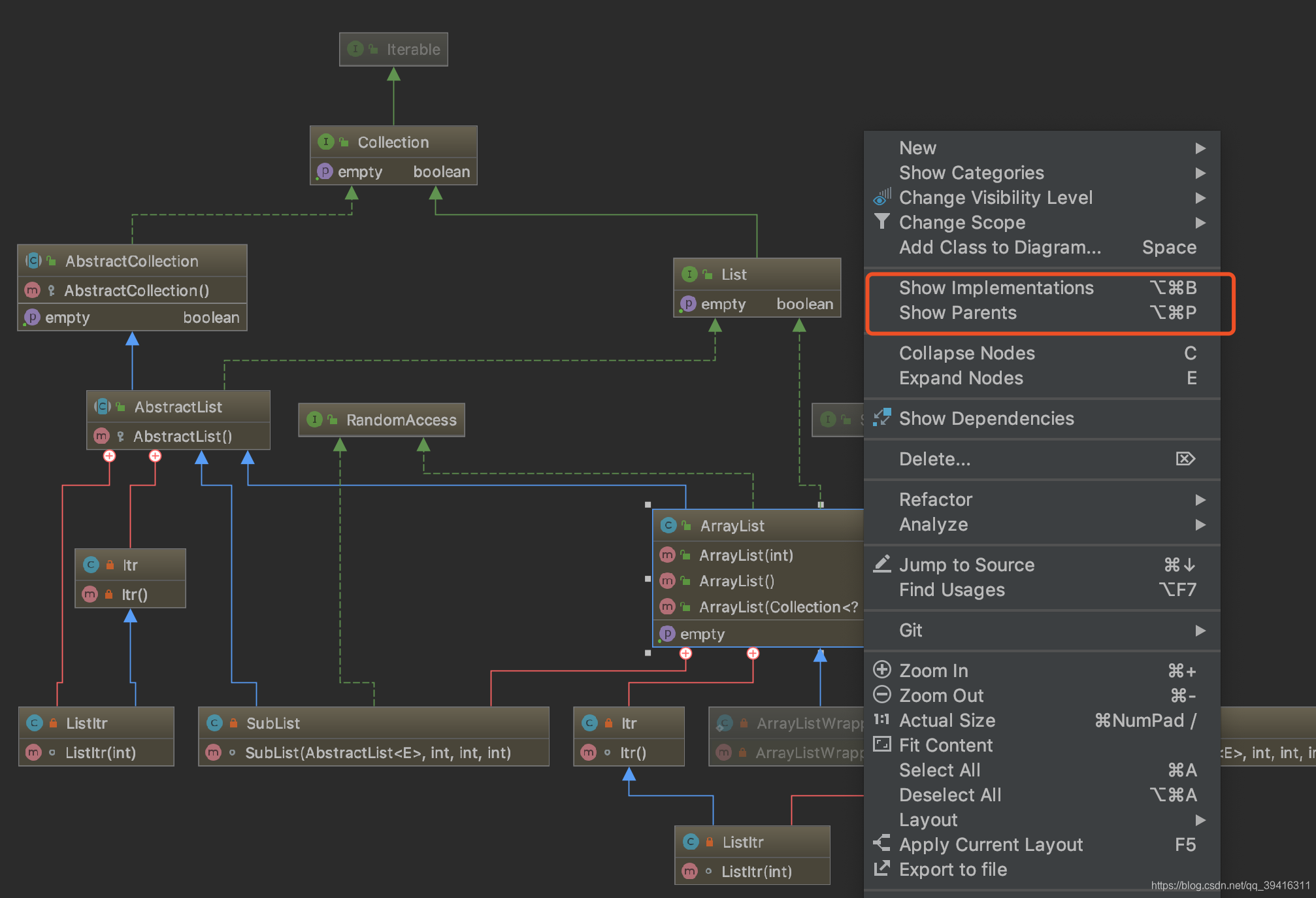

右键：Show Implementations、Show Parents



6：类图符号箭头含义

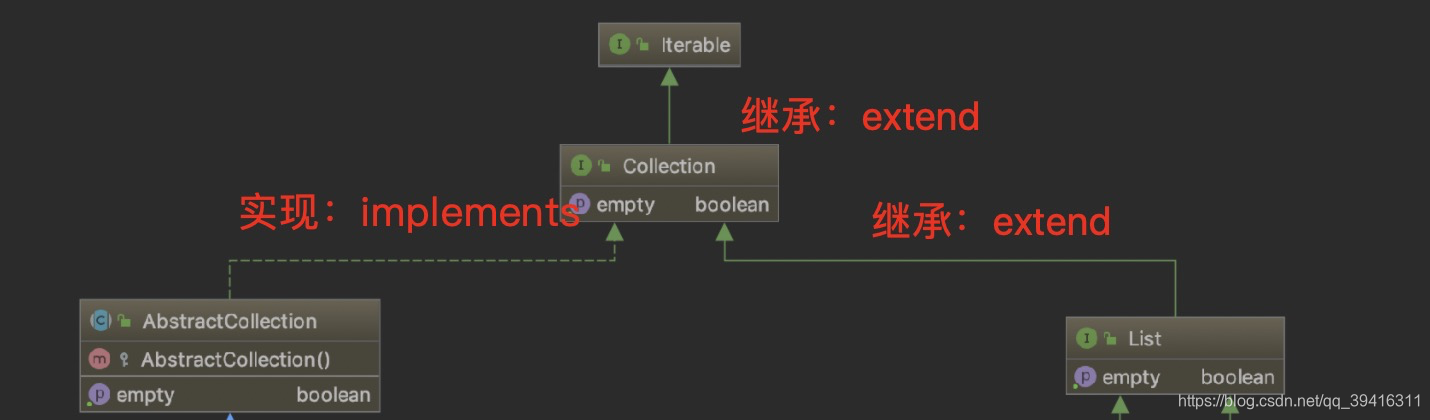

箭头	说明	含义
	实线箭头	继承：extend
	虚线箭头	实现：implements
