【服务器】Dell PowerEdge R750 安装GPU(3090)

实操记录

1. 服务器下架/上架

下架:从机架导轨上拿下服务器

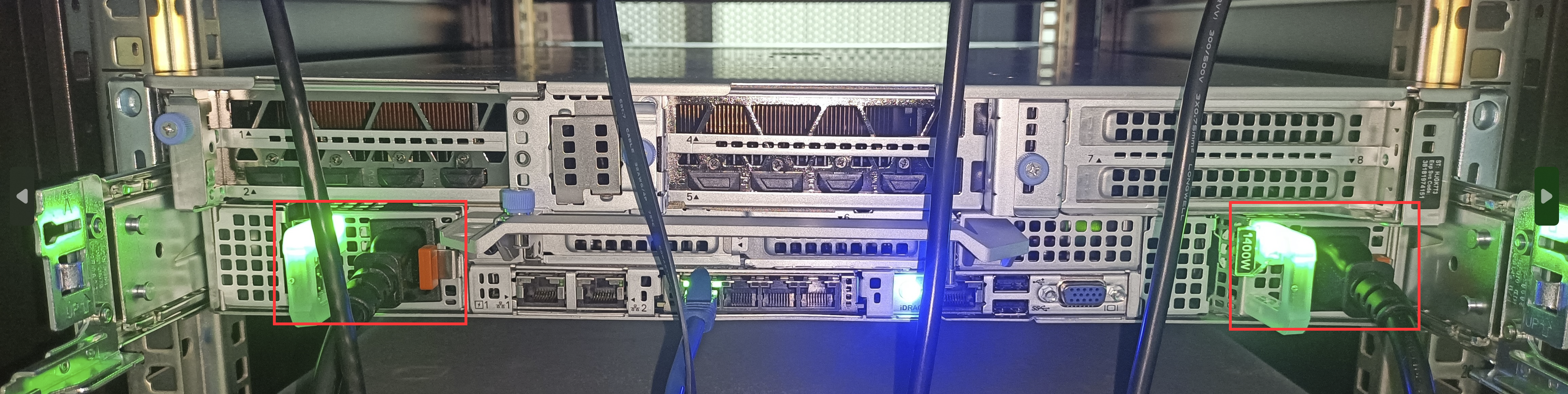

(1)断电,拔掉背面的电源线(左右两根)和网线:
在这里插入图片描述
注意,不用管插头旁的红色小按钮,直接拔插头就好。
注意,断电后指示灯应该已经熄灭。上图为补拍,所以灯仍亮。

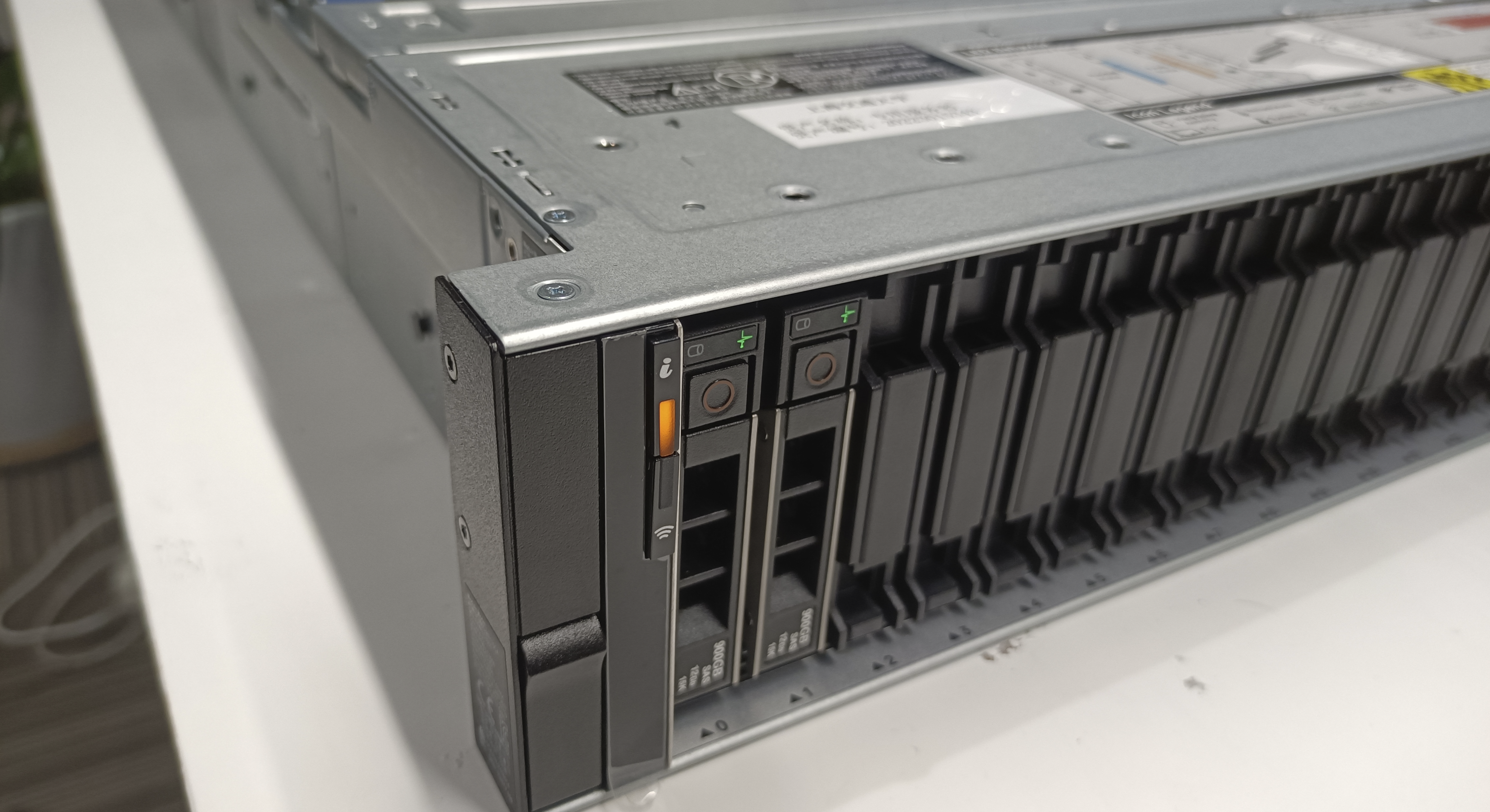

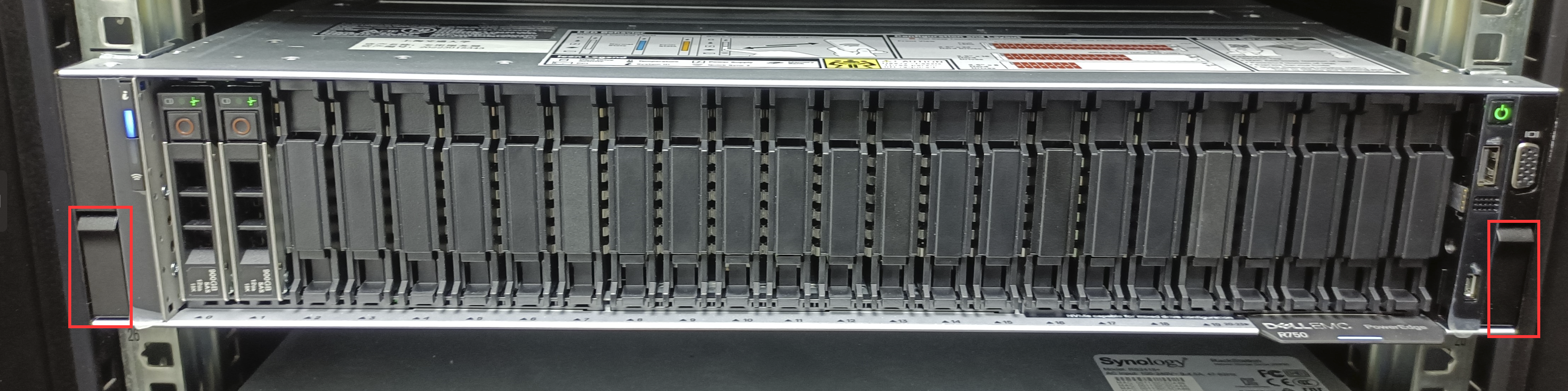

(2)按动服务器正面两个卡扣:
在这里插入图片描述
注意,断电后指示灯应该已经熄灭。上图为补拍,所以灯仍亮。

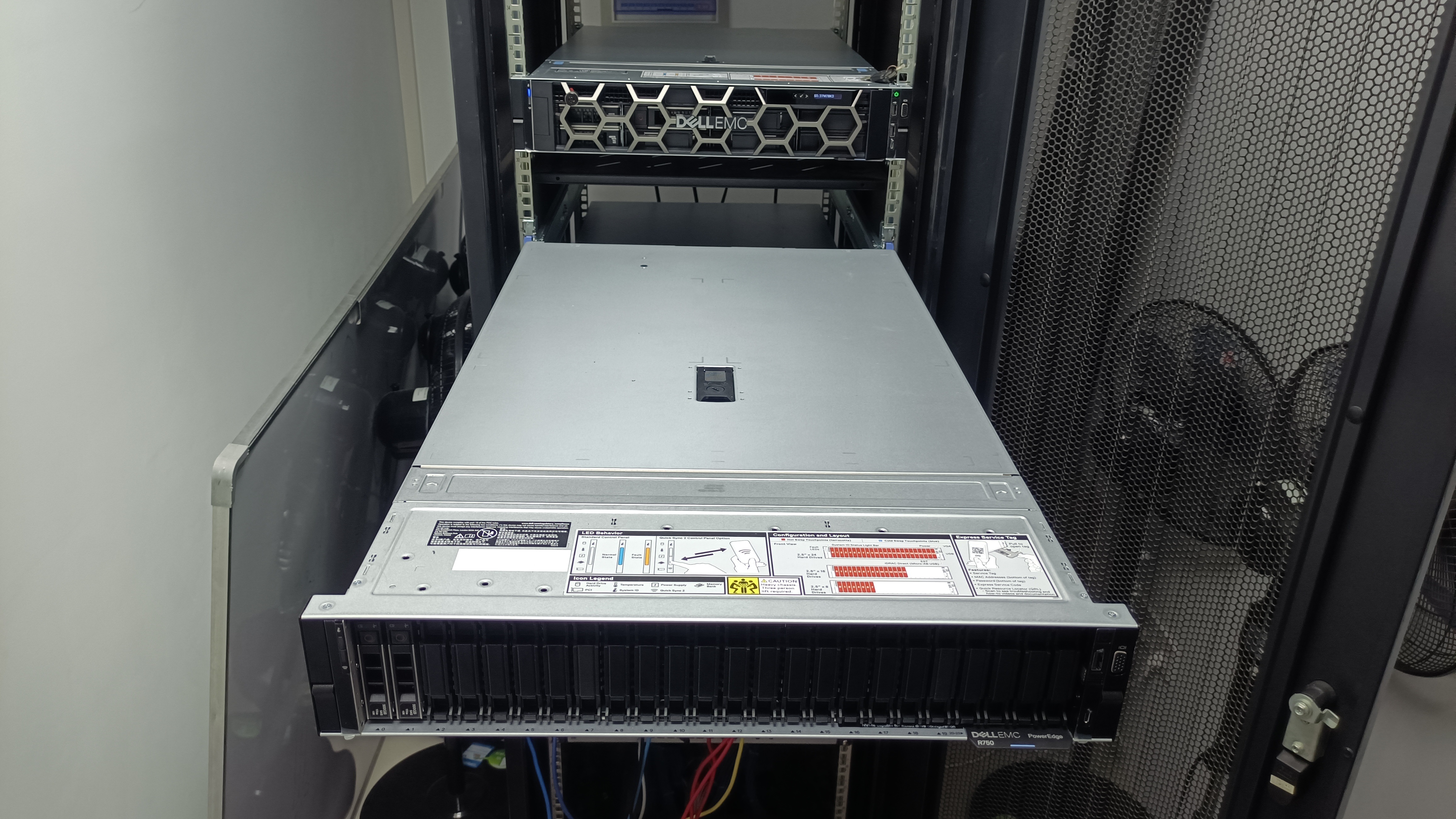

(3)向外拉服务器,将其从导轨上抽出:
在这里插入图片描述

(4)从导轨上取下服务器:

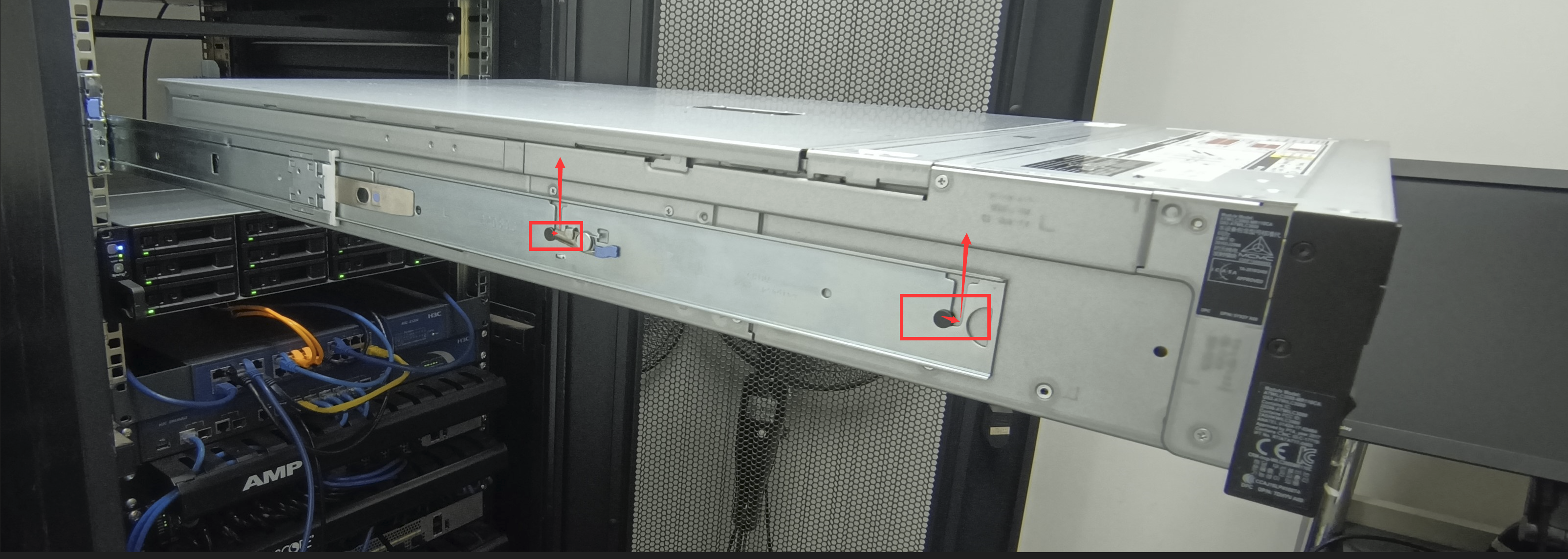

要先把服务器两侧的小黑点横向错开凹槽:
在这里插入图片描述
在把小黑点横向错开凹槽时,服务器两侧的小扳手需要被扳动;压条如必要也需要向内按压:
在这里插入图片描述

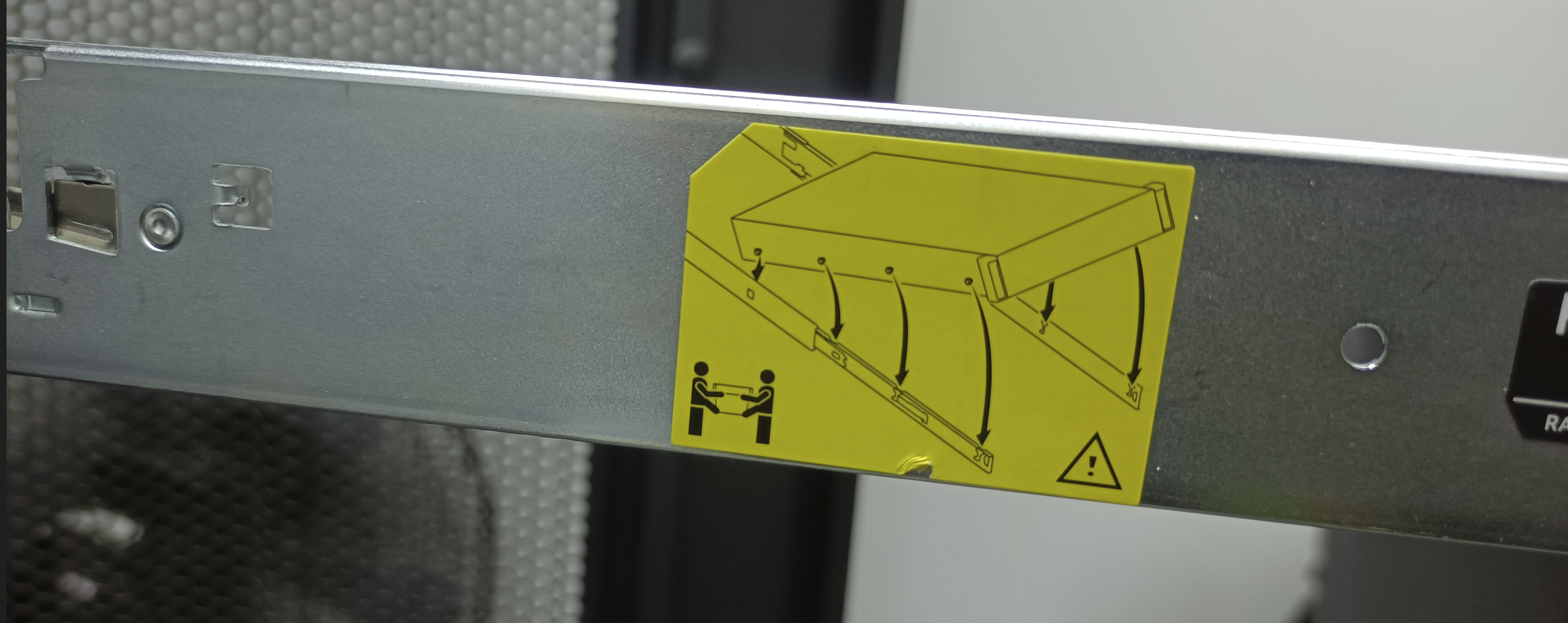

之后把服务器从导轨上抬起。抬起至少需要两人各站左右一边;最好还有一人站在中间,保证两侧同时抬起,否则易导致服务器卡住拿不下来。取下时的运动轨迹如下:
在这里插入图片描述

上架:将服务器放回机架

也是至少需要两人。

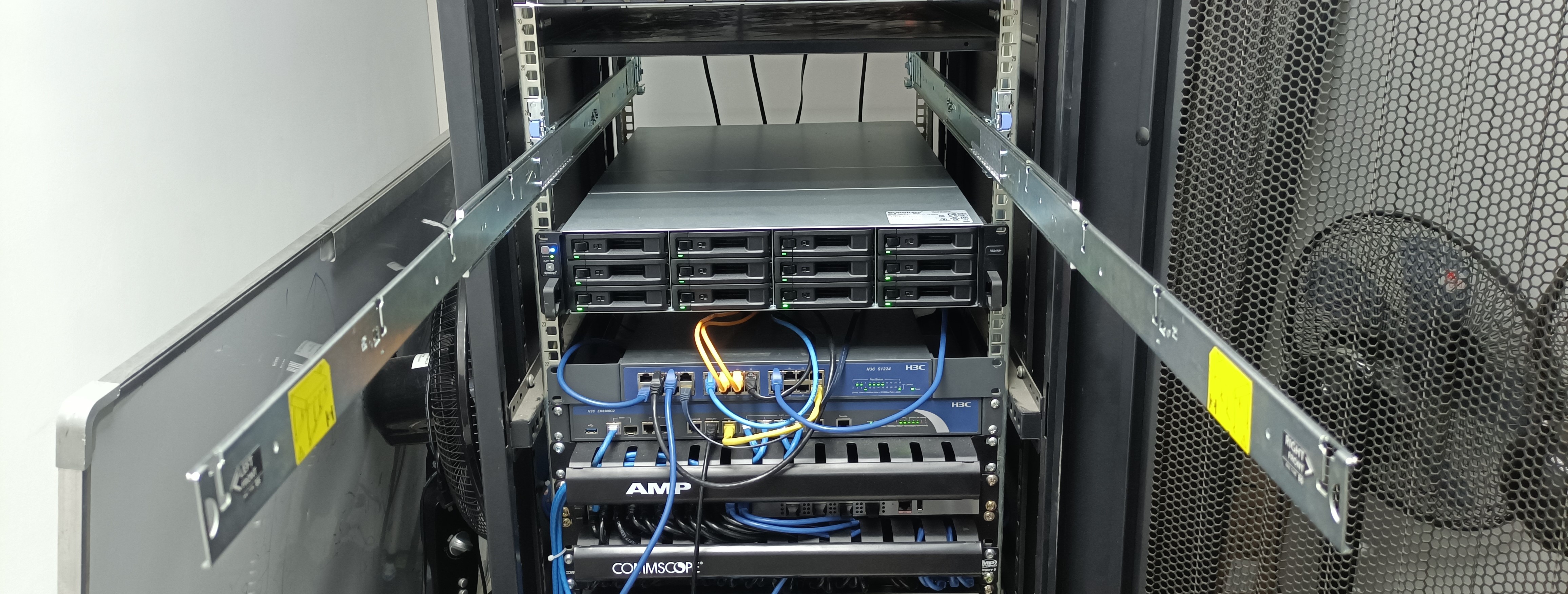

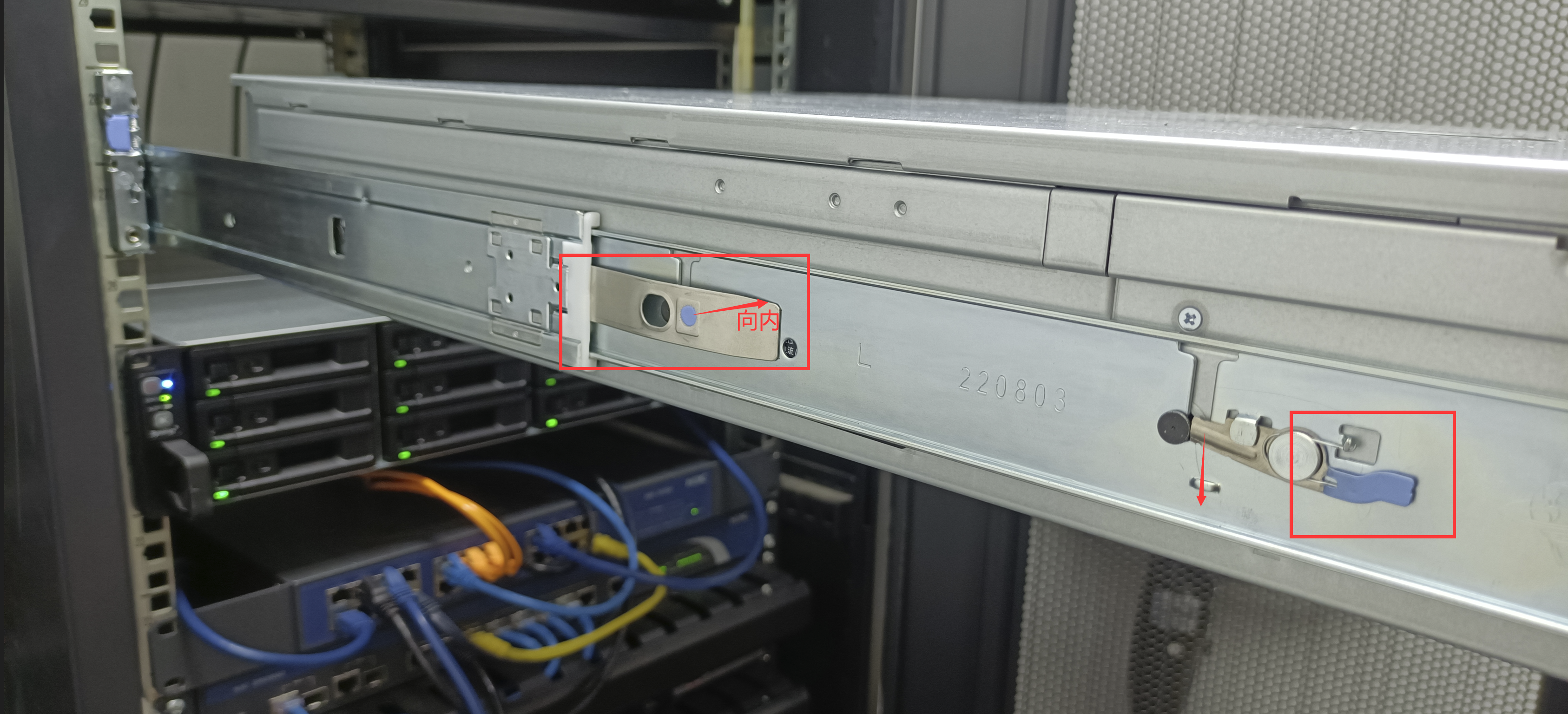

(1)先将导轨抽出:
在这里插入图片描述

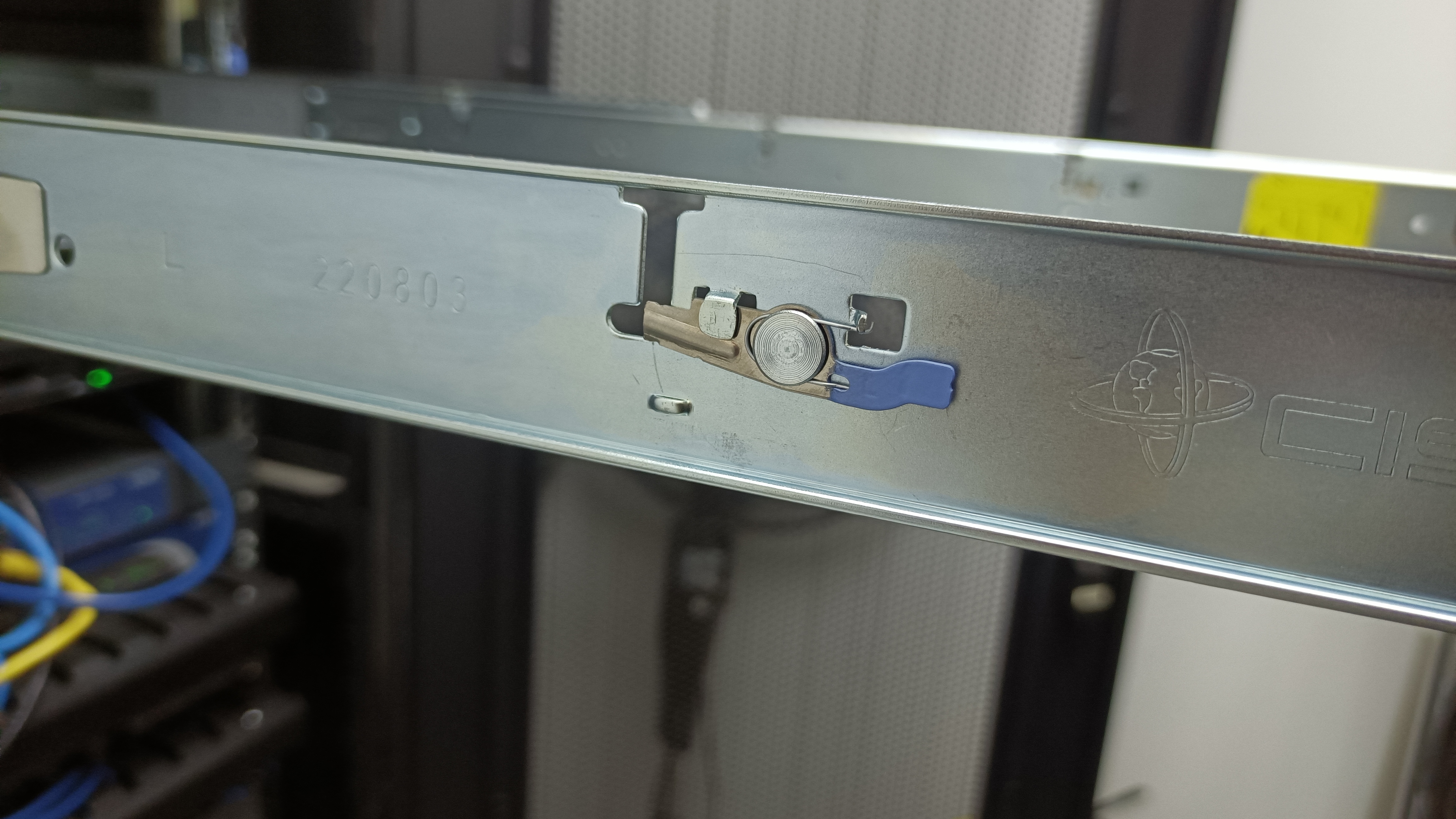

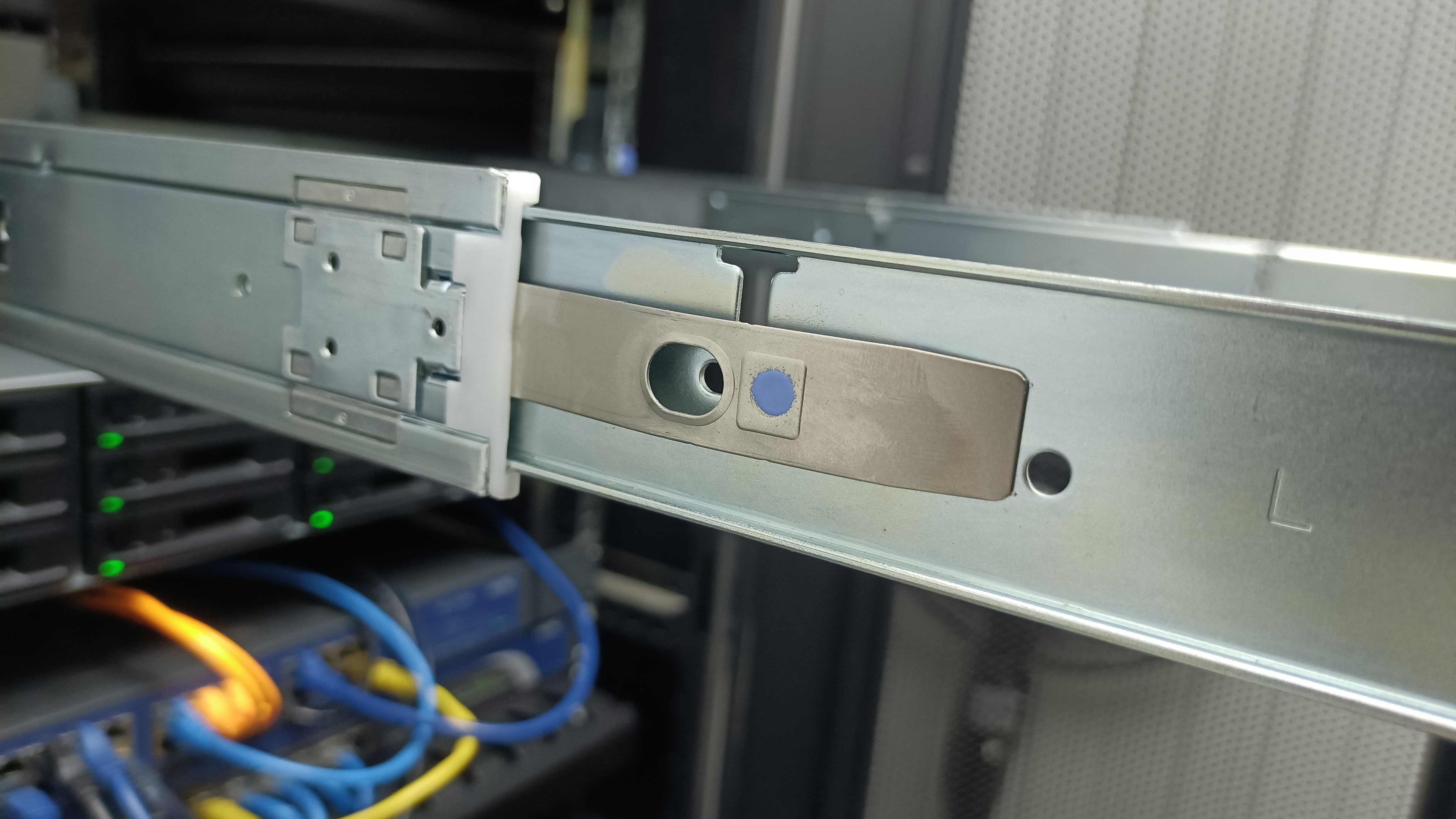

(2)拨动小开关:
在这里插入图片描述
(3)放上时的运动轨迹如下:
在这里插入图片描述

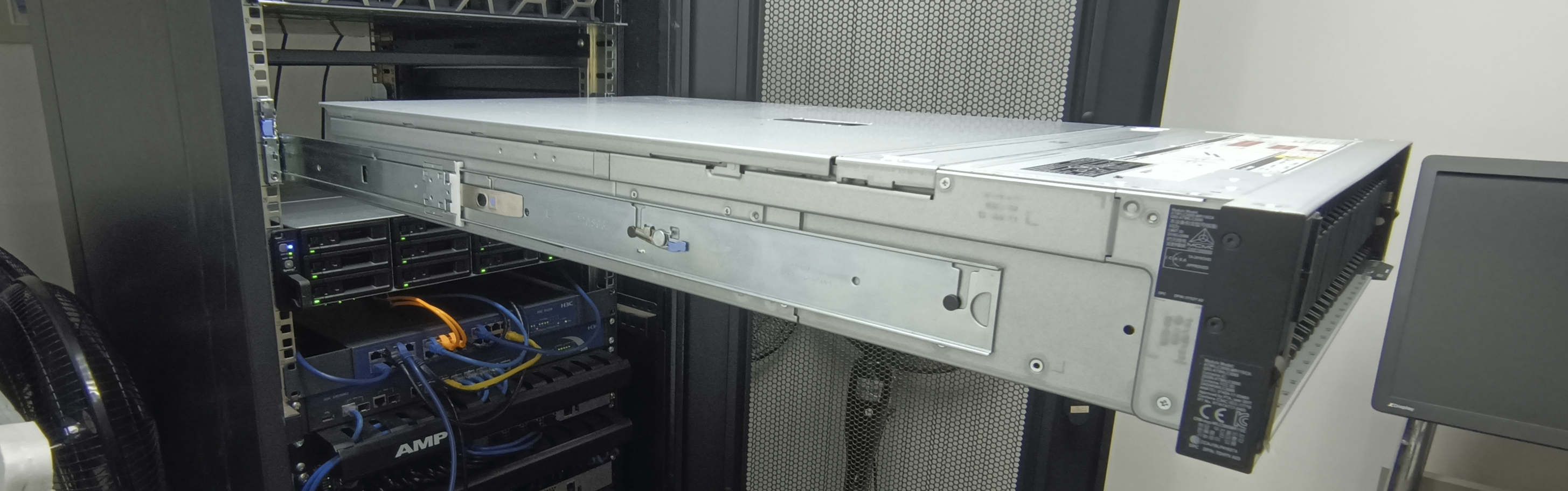

放完后服务器的位置如下:
在这里插入图片描述

(4)推回导轨,其间注意按动压片:
在这里插入图片描述

2. 打开服务器盖板

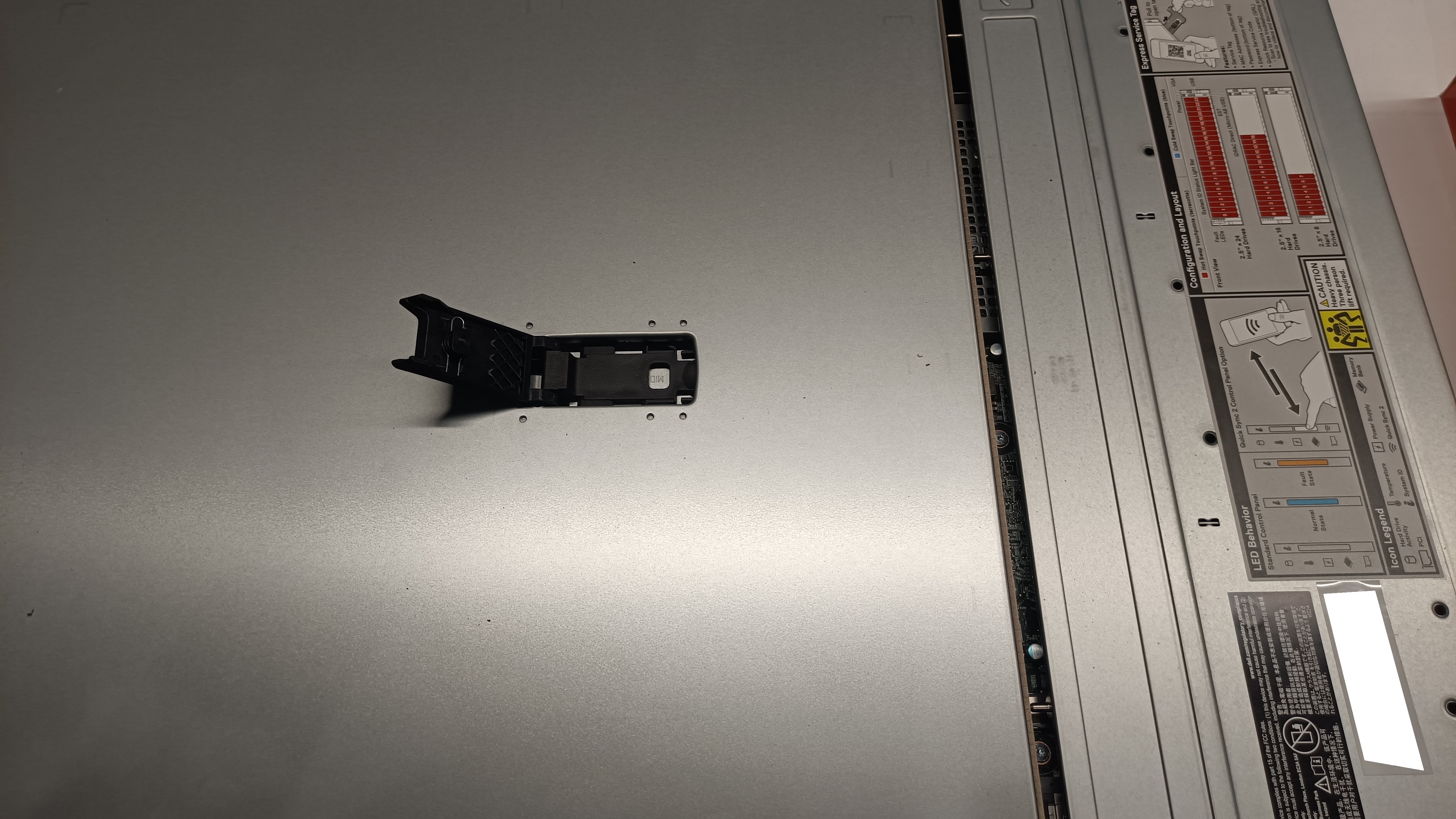

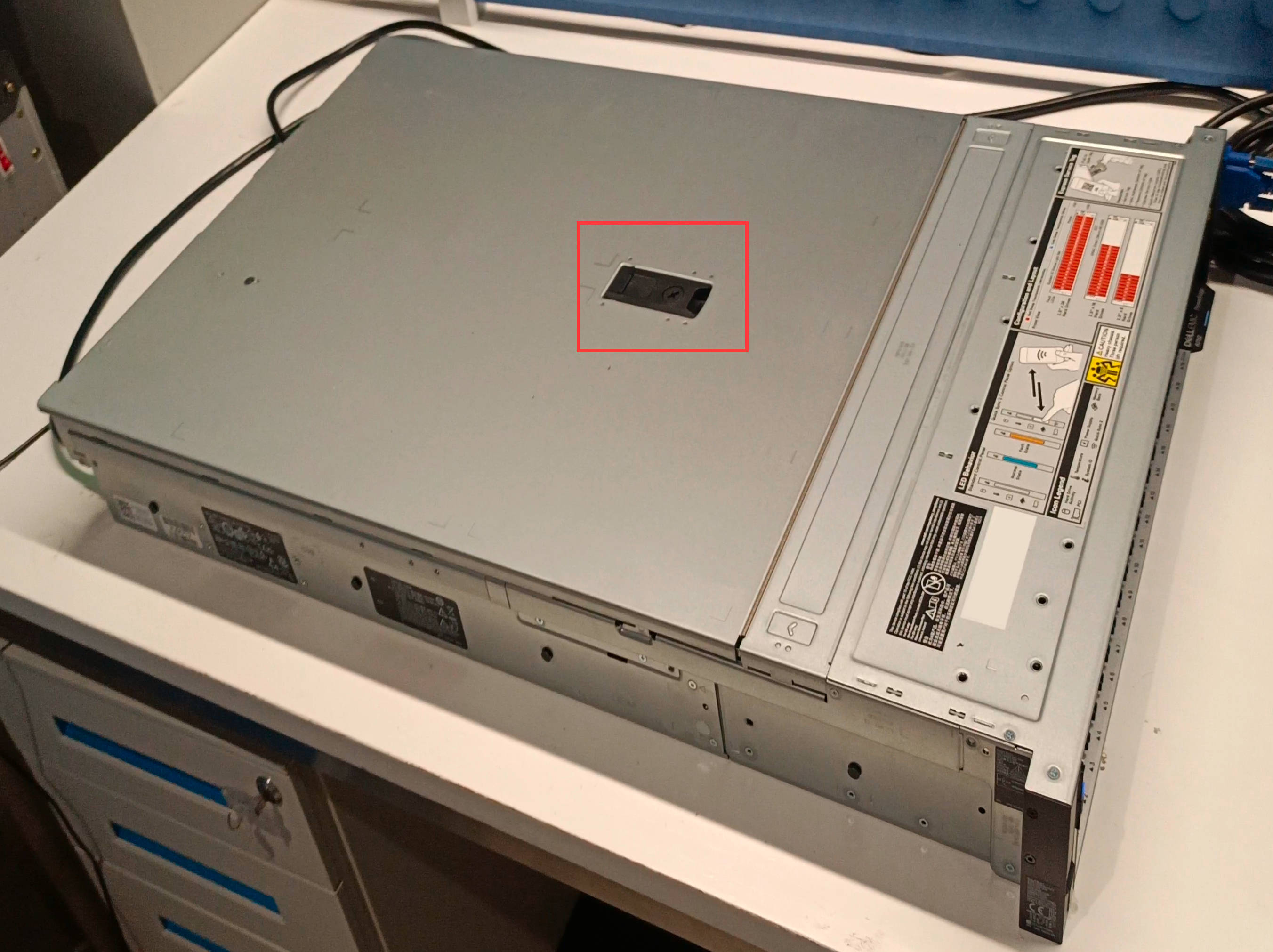

螺丝刀拧黑色拉环,提提手,拉起盖板:
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

3. 卸下导流罩

导流罩的作用好像是强化风道
如果没有导流罩,那么因为风会从散热器四周散掉,从而导致风压降低,减弱散热效果。

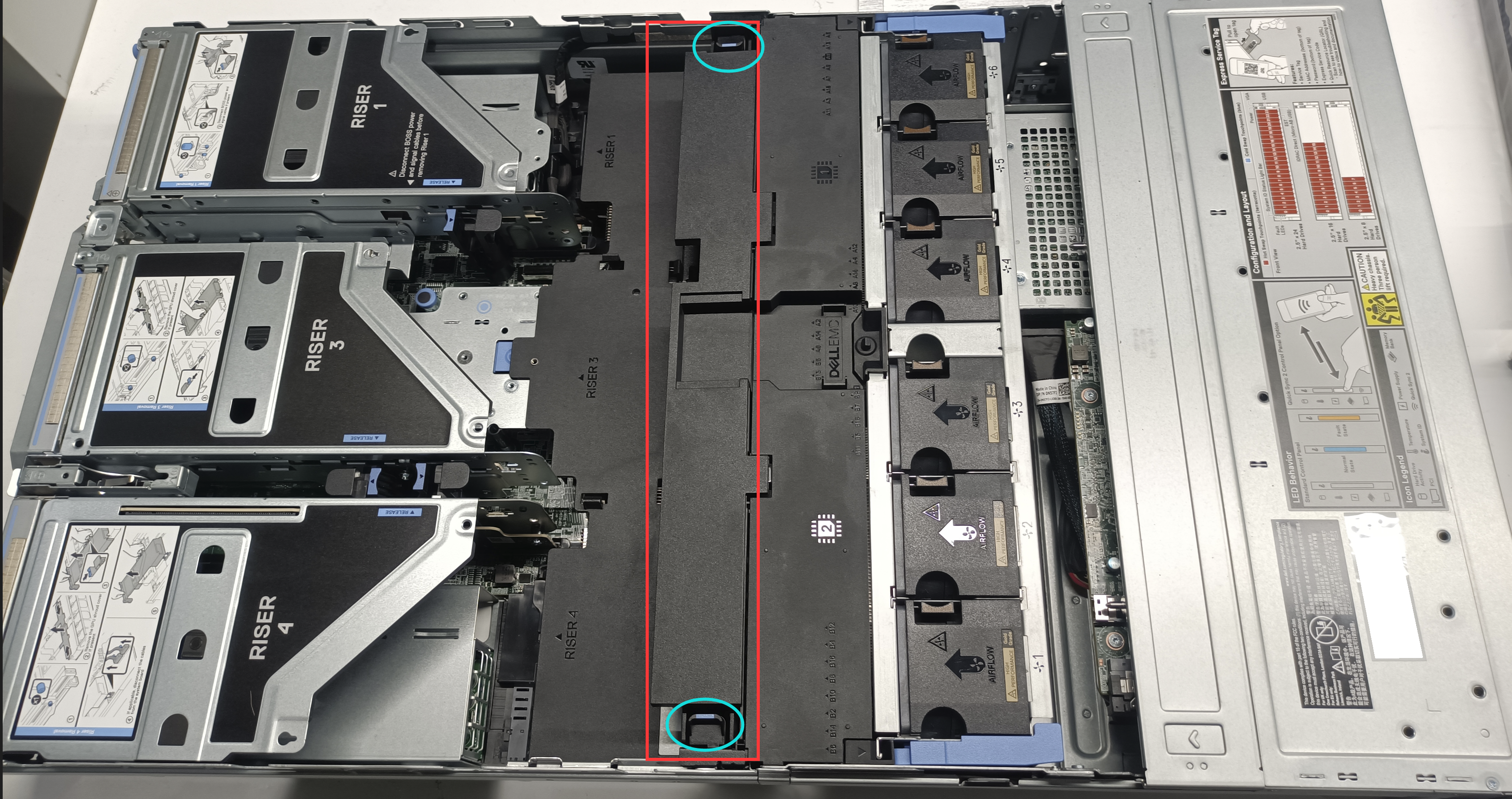

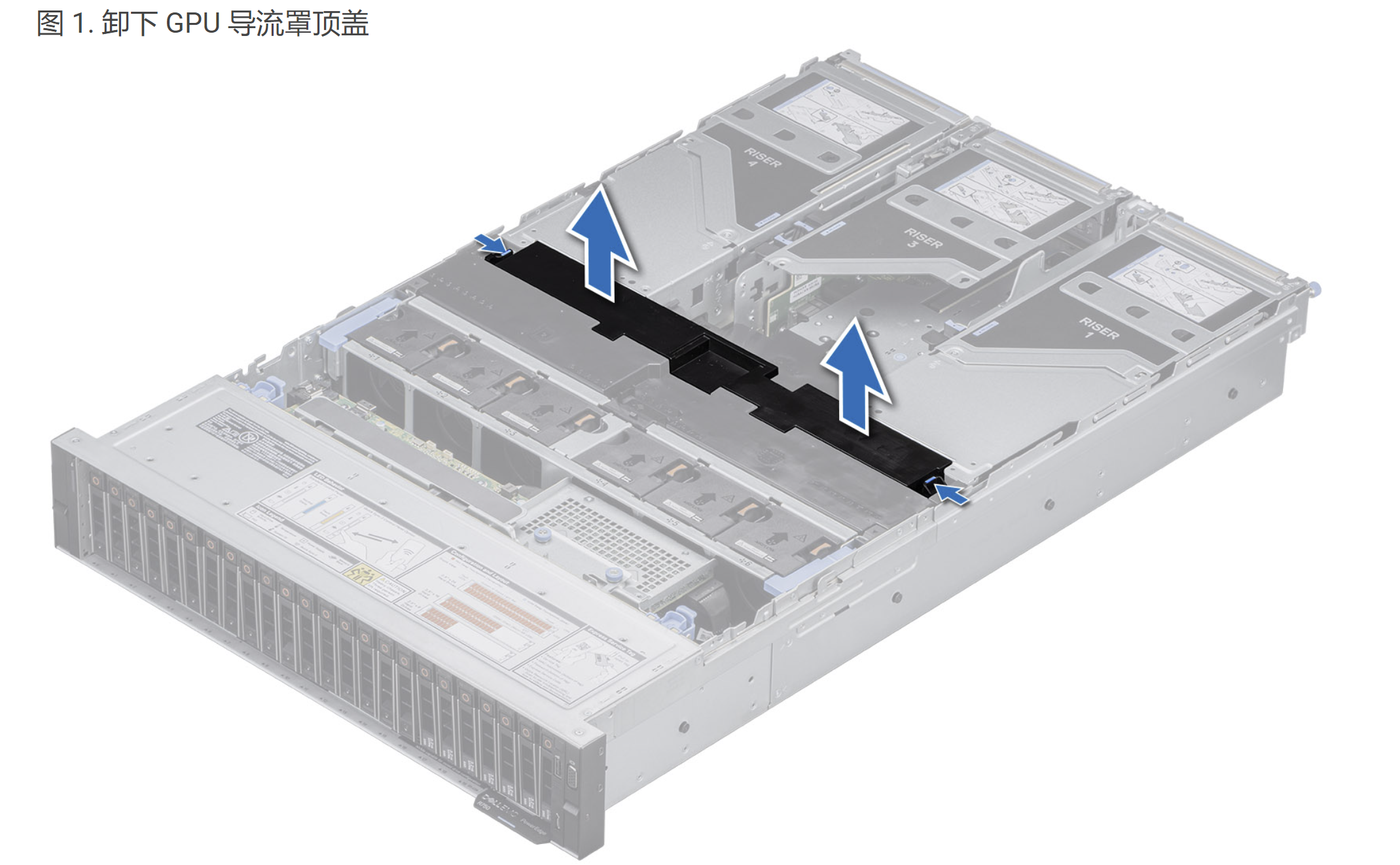

(1)卸下导流罩顶盖:

按压顶盖两侧的蓝色卡舌,然后将顶盖提离 GPU 导流罩:
在这里插入图片描述
在这里插入图片描述

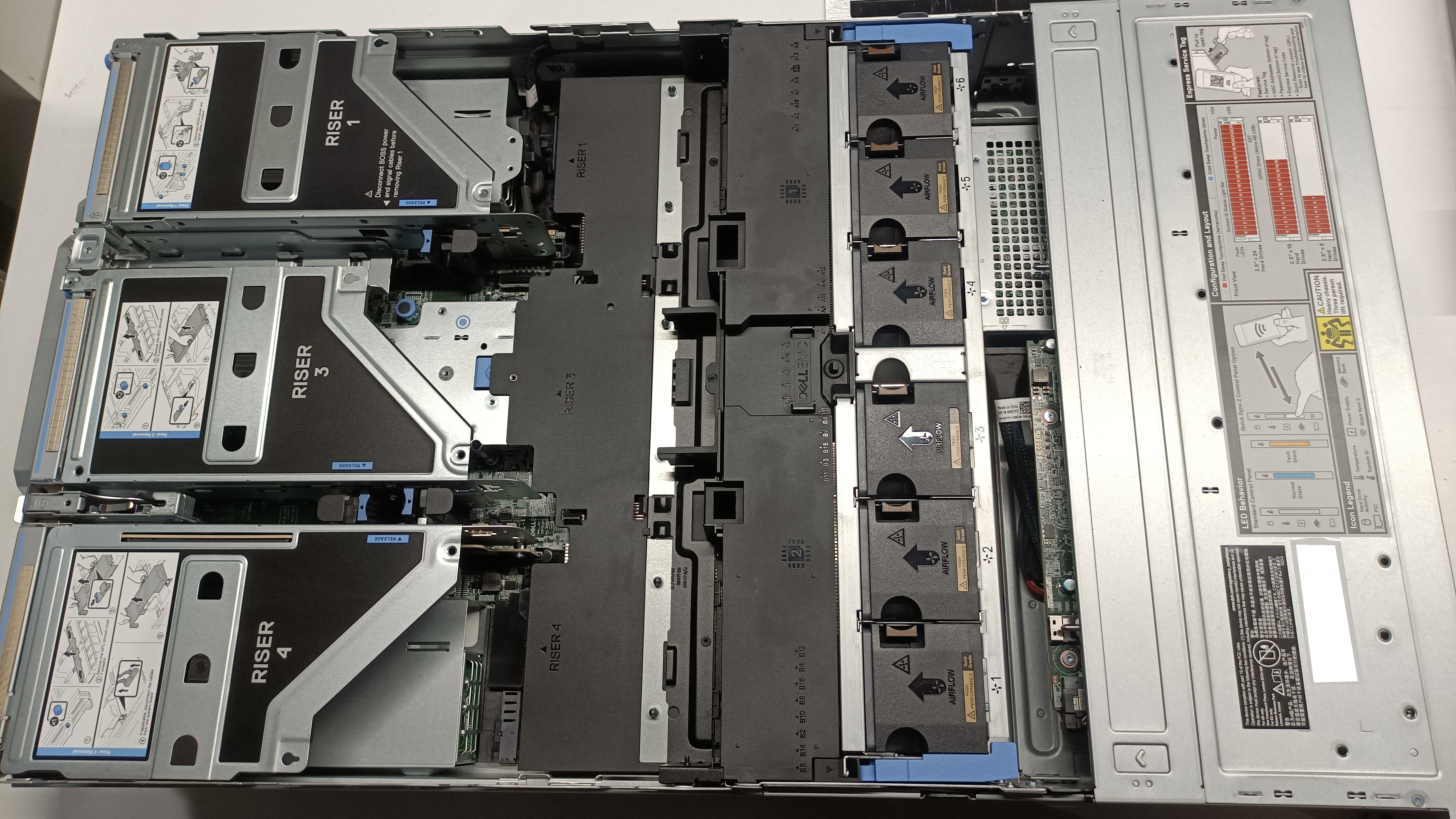

卸下导流罩后如下:

在这里插入图片描述

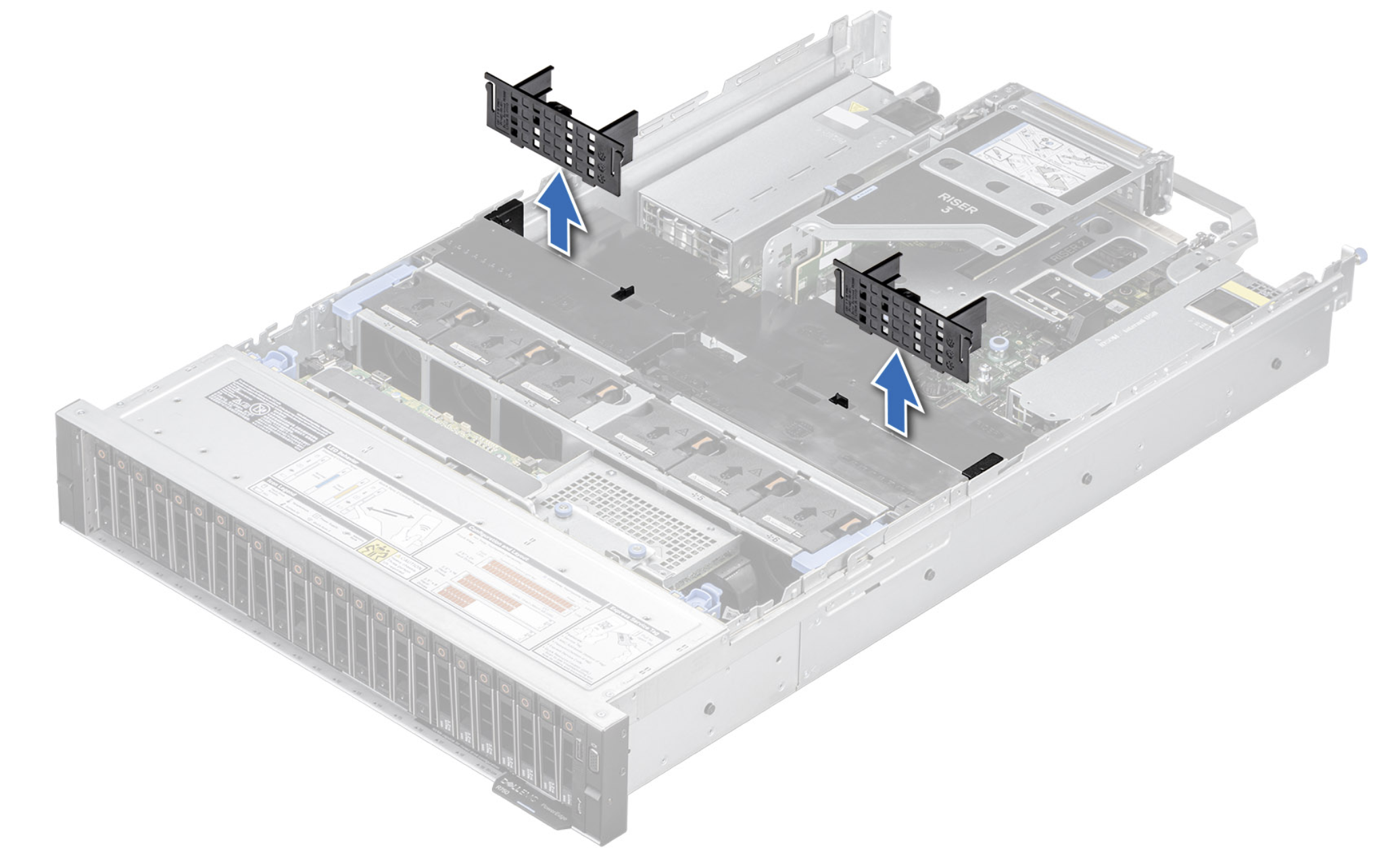

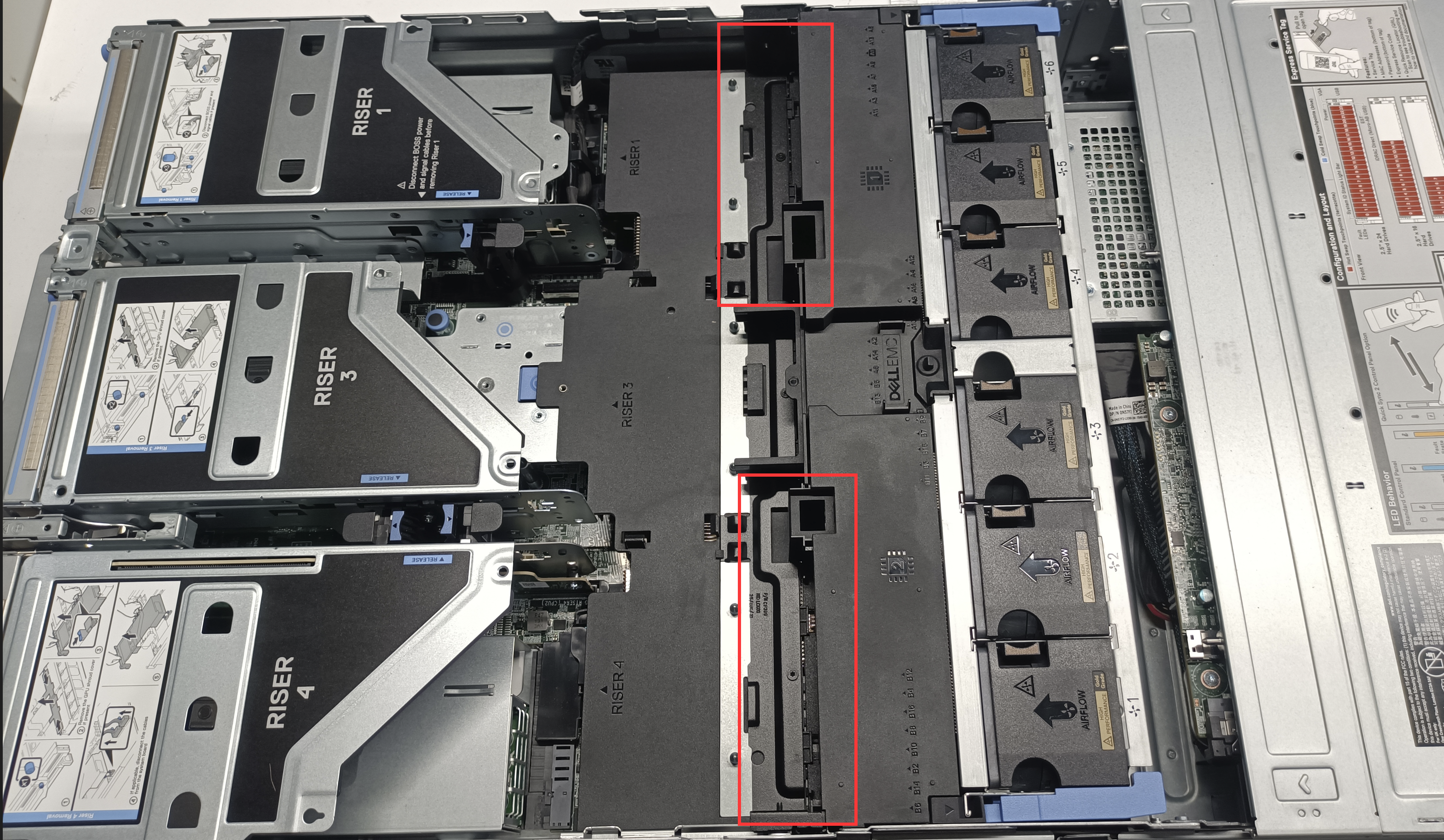

(2)卸下导流罩填充挡片:

从提起GPU 导流罩填充挡片。
在这里插入图片描述

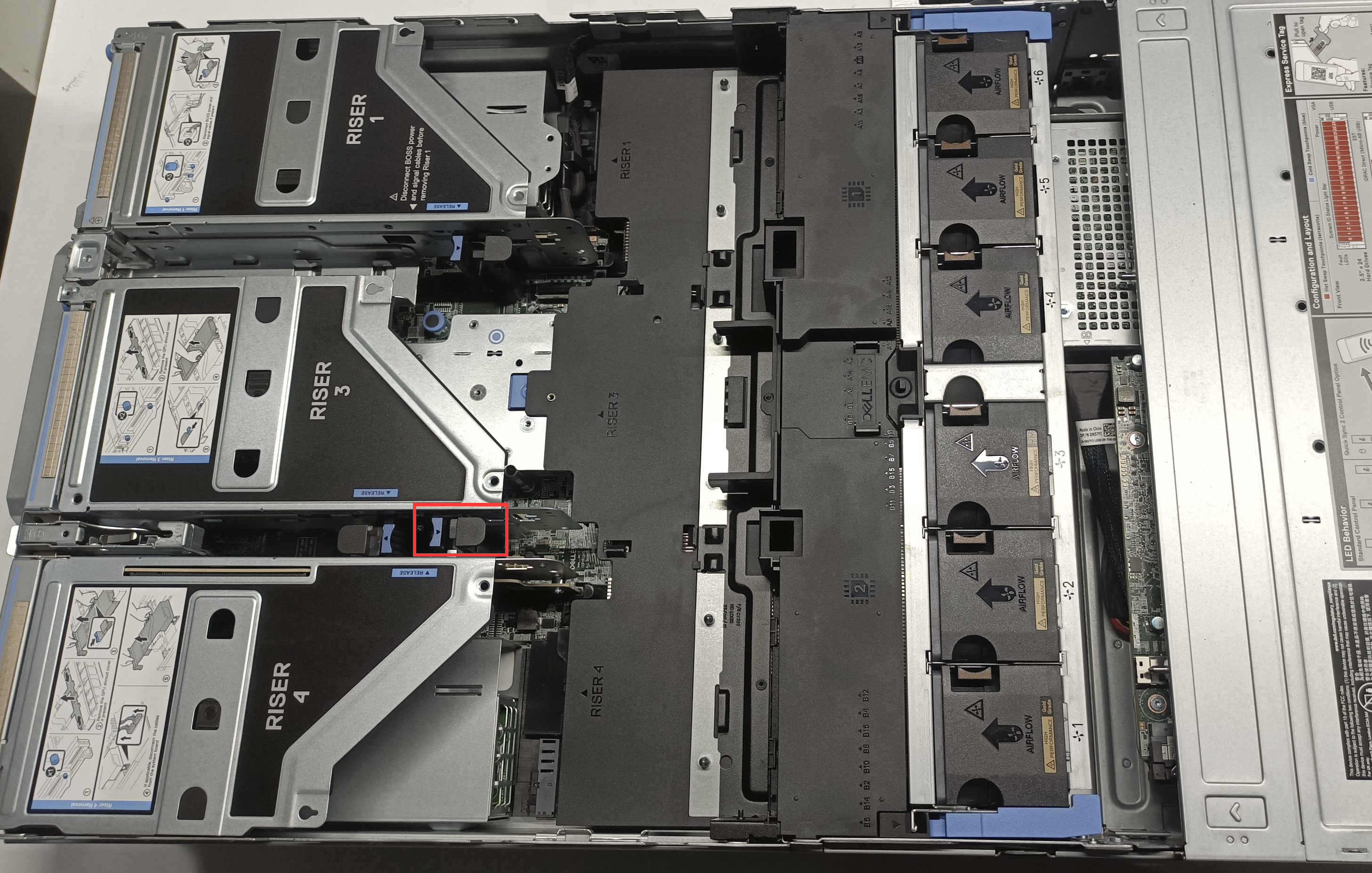

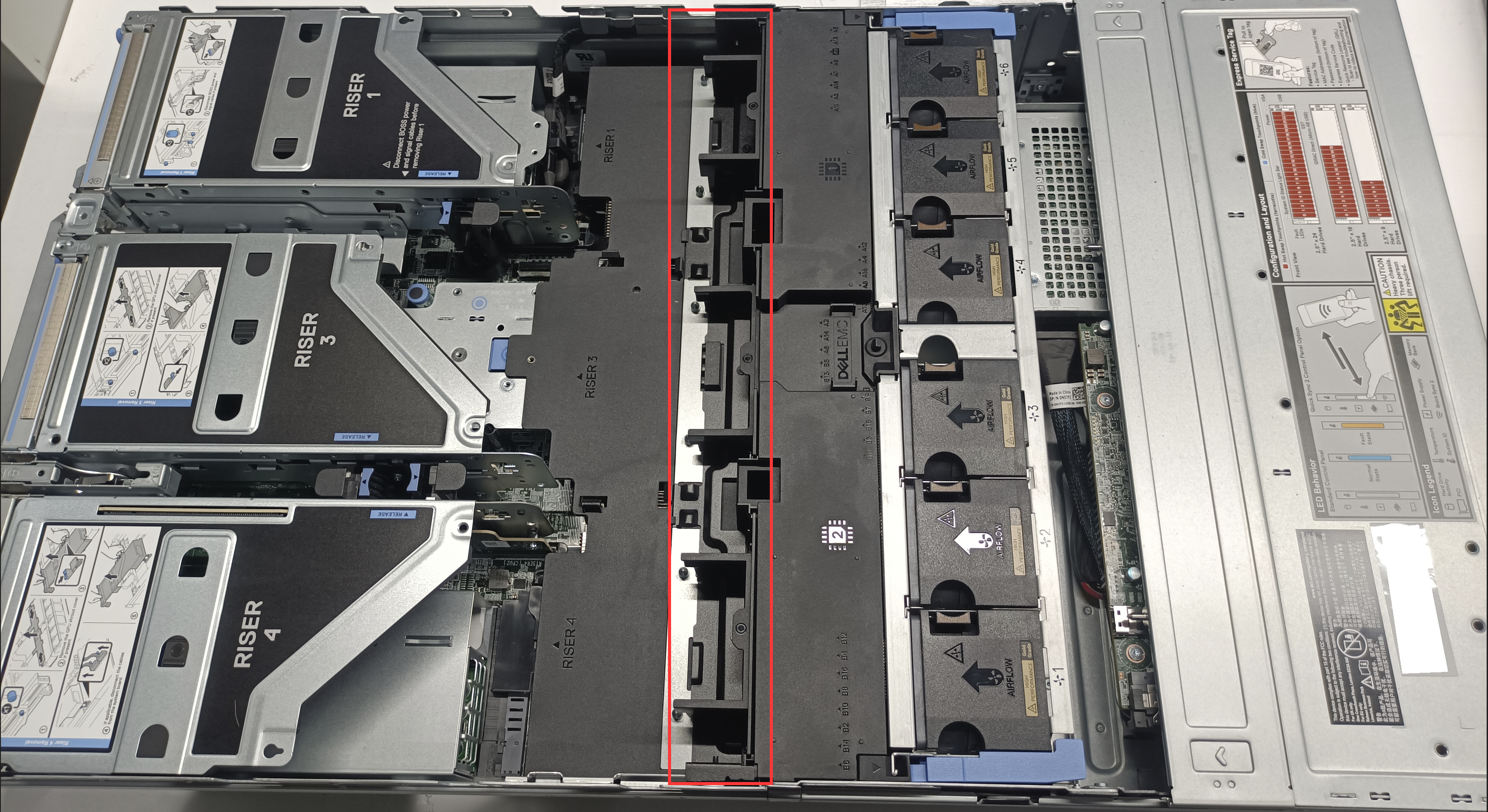

在哪个Riser上安装GPU,就把对应的挡片卸下来,来给GPU的排线腾地方。

在这里插入图片描述

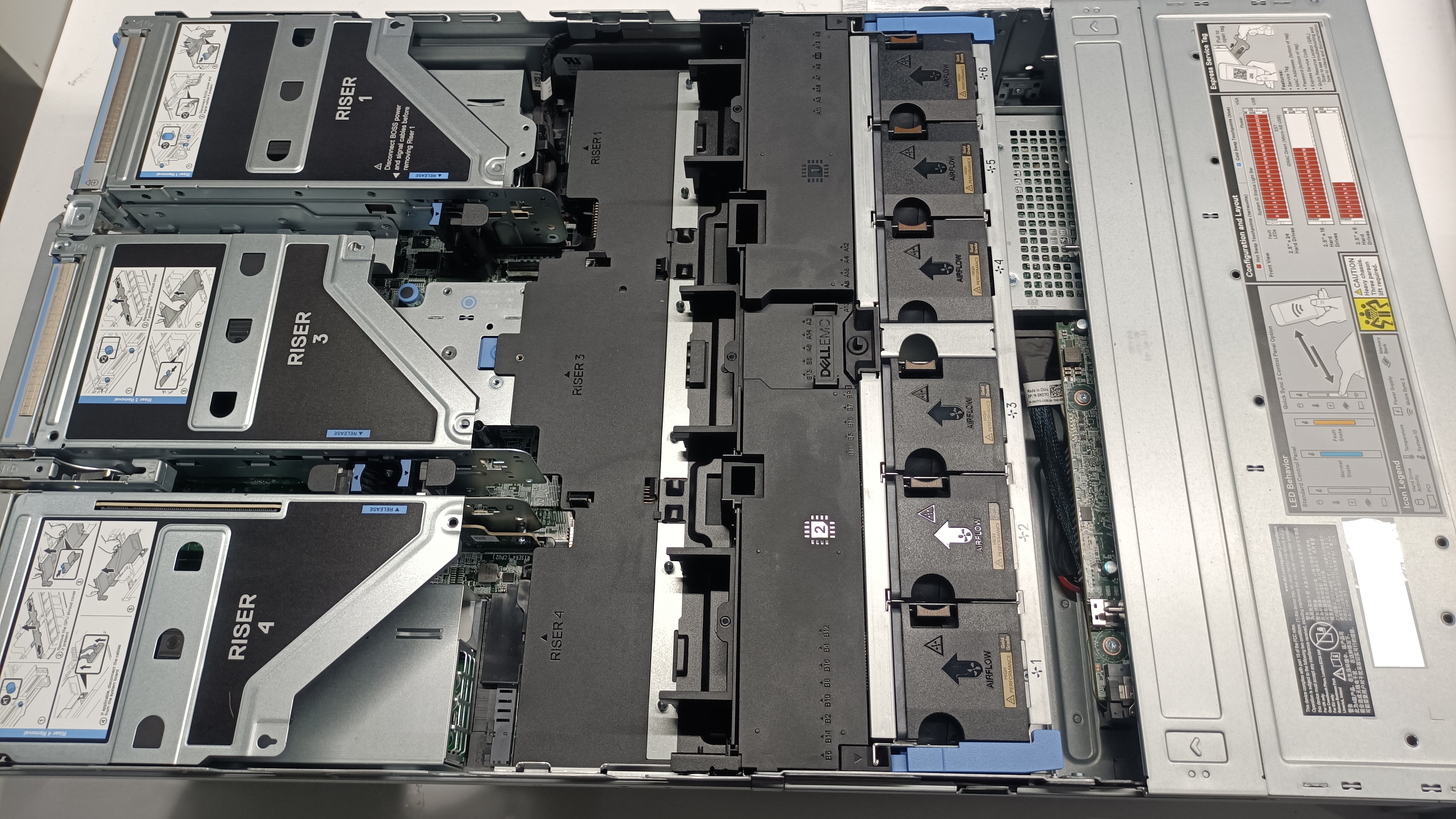

卸下挡片后:
在这里插入图片描述

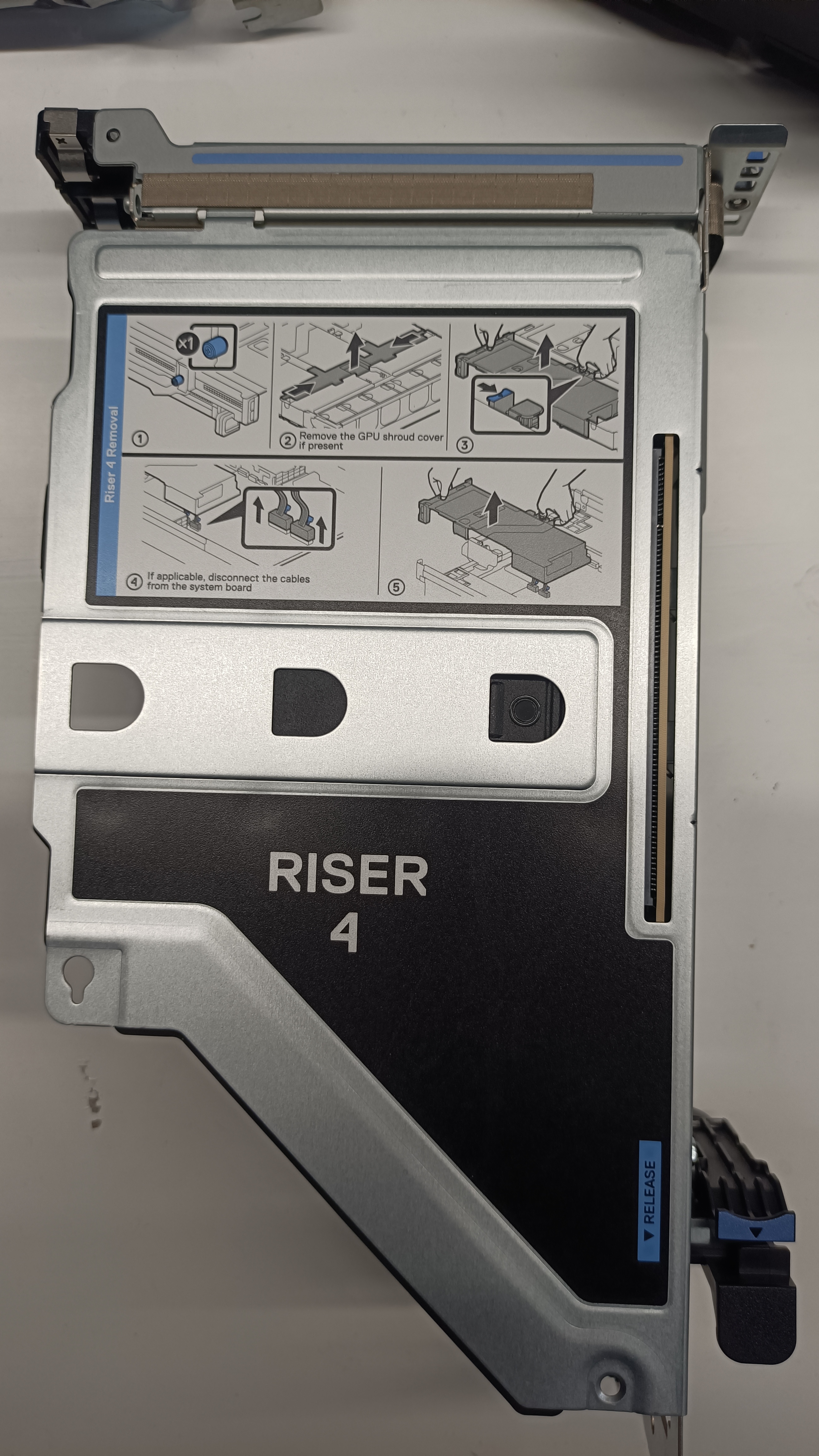

4. 卸下Riser(提升板)

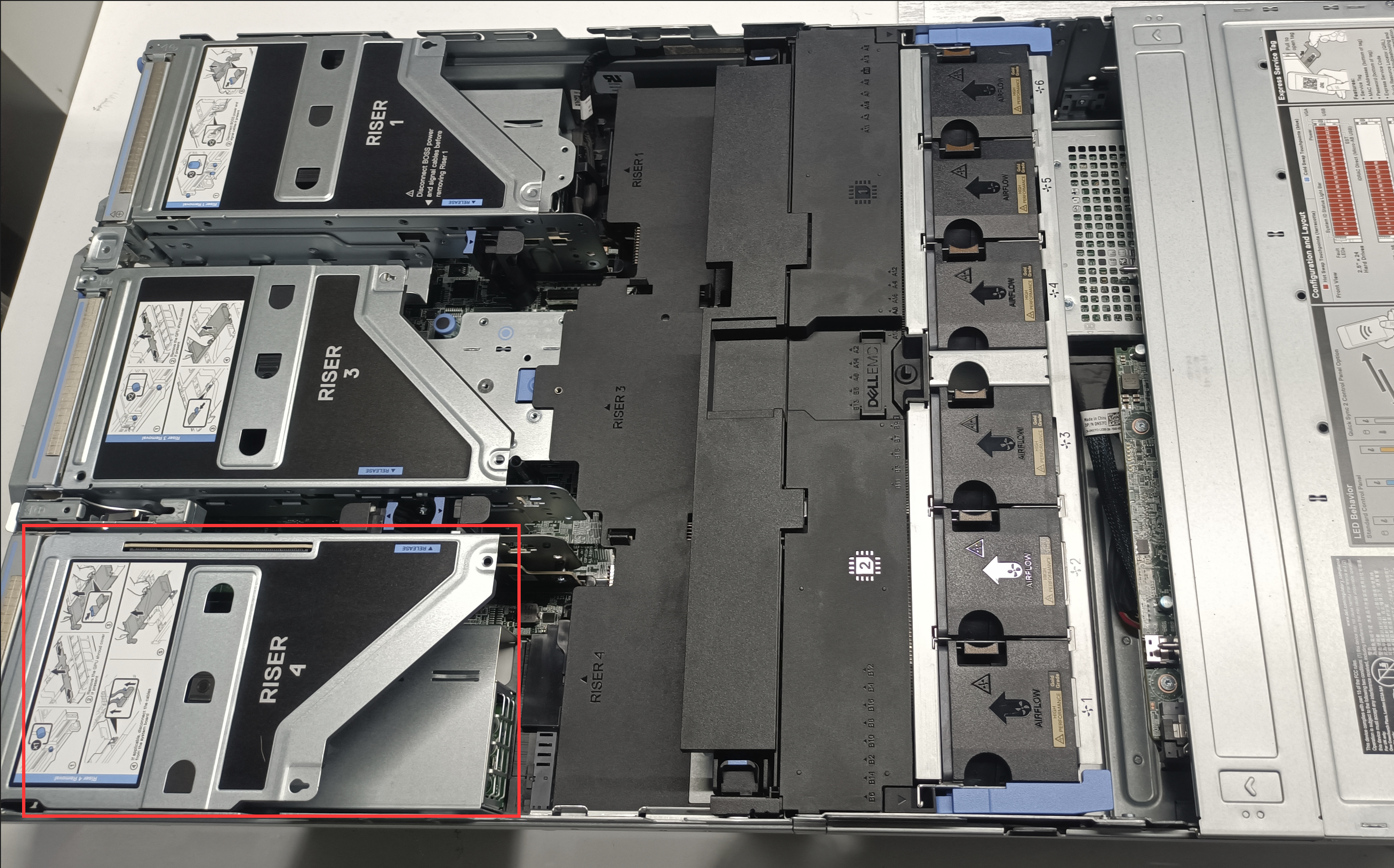

以卸下Riser 4为例:

在这里插入图片描述

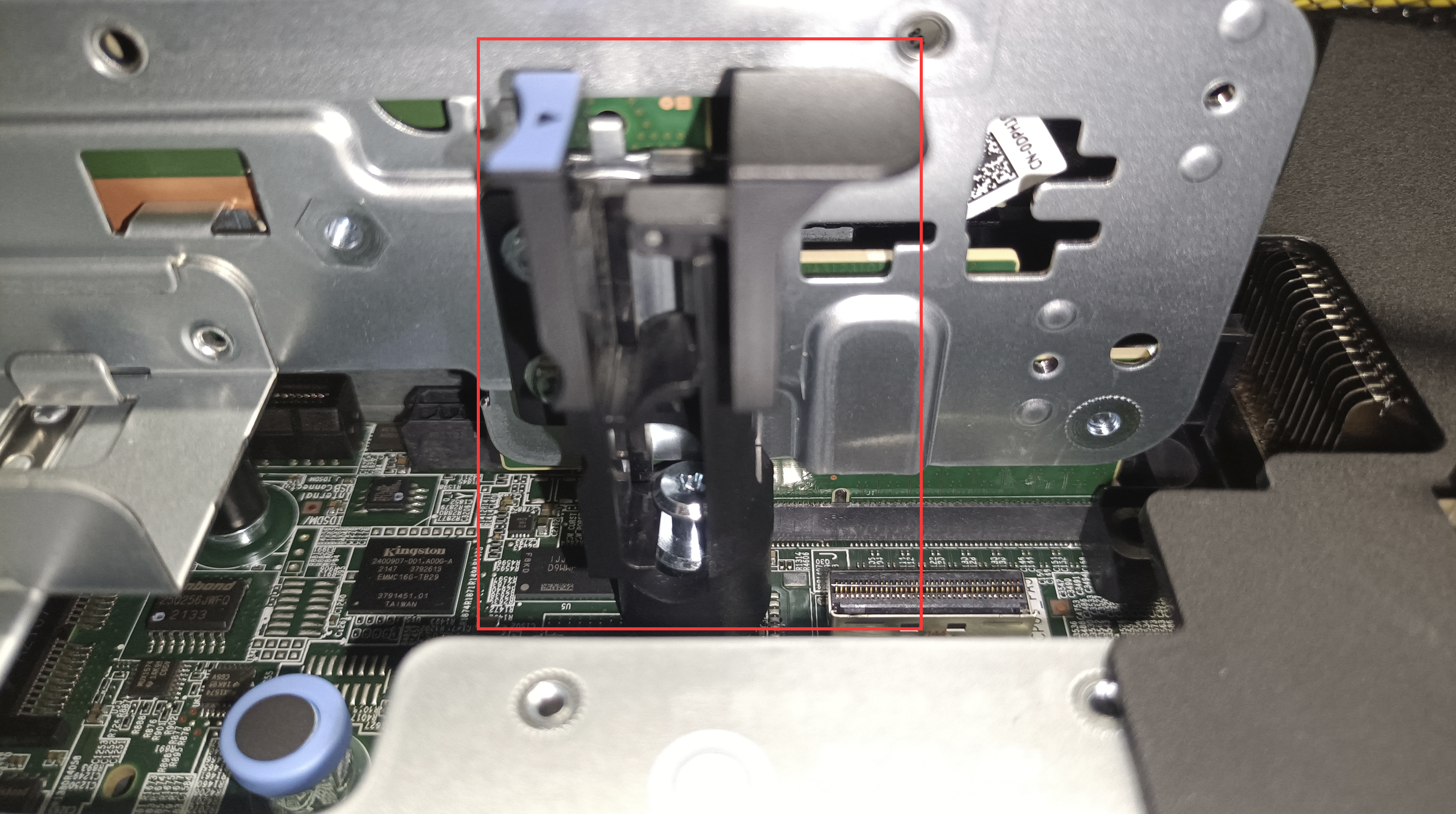

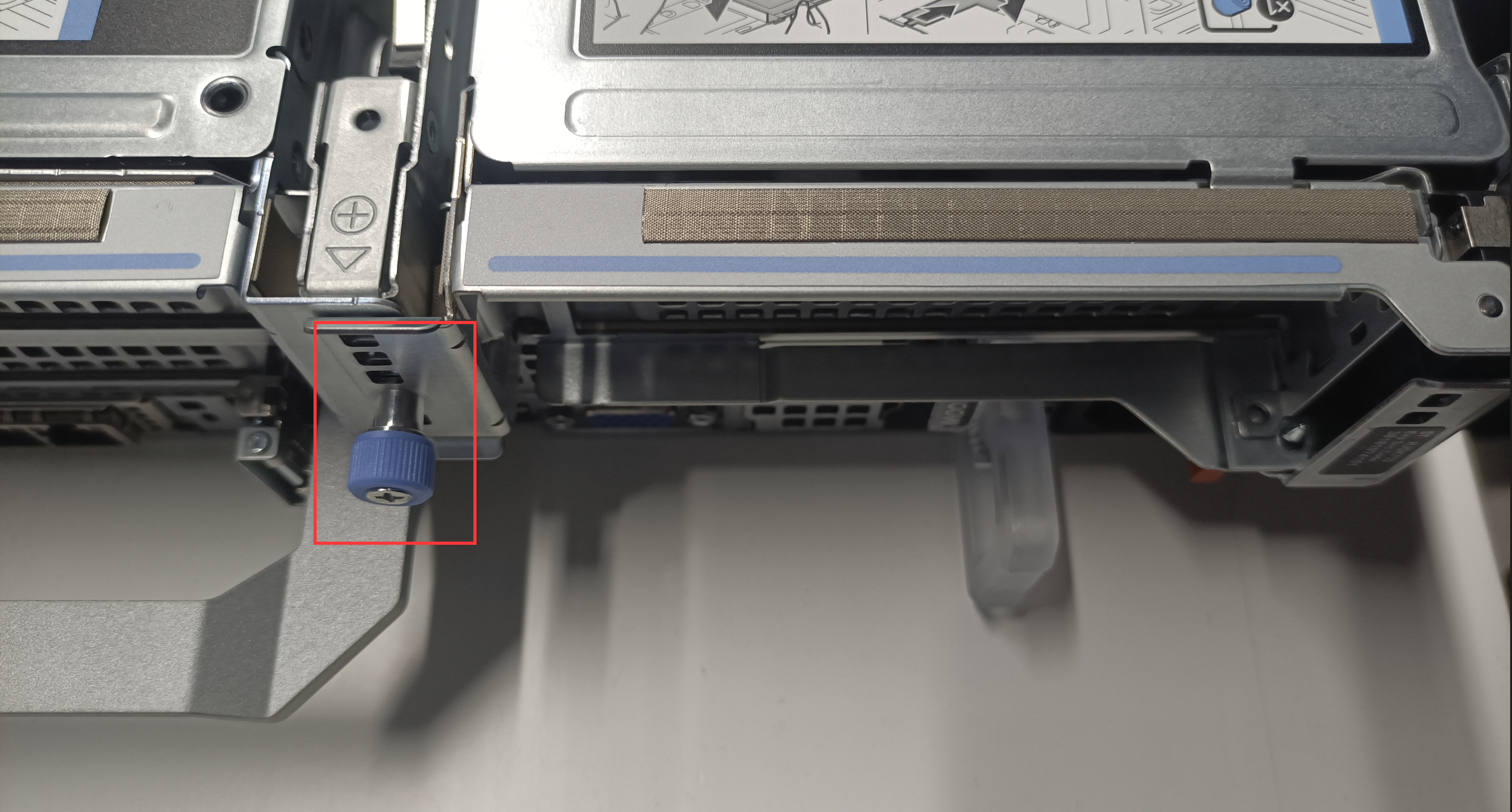

(1)拧松相应的螺丝(但不用拧下,也拧不下来):

在这里插入图片描述

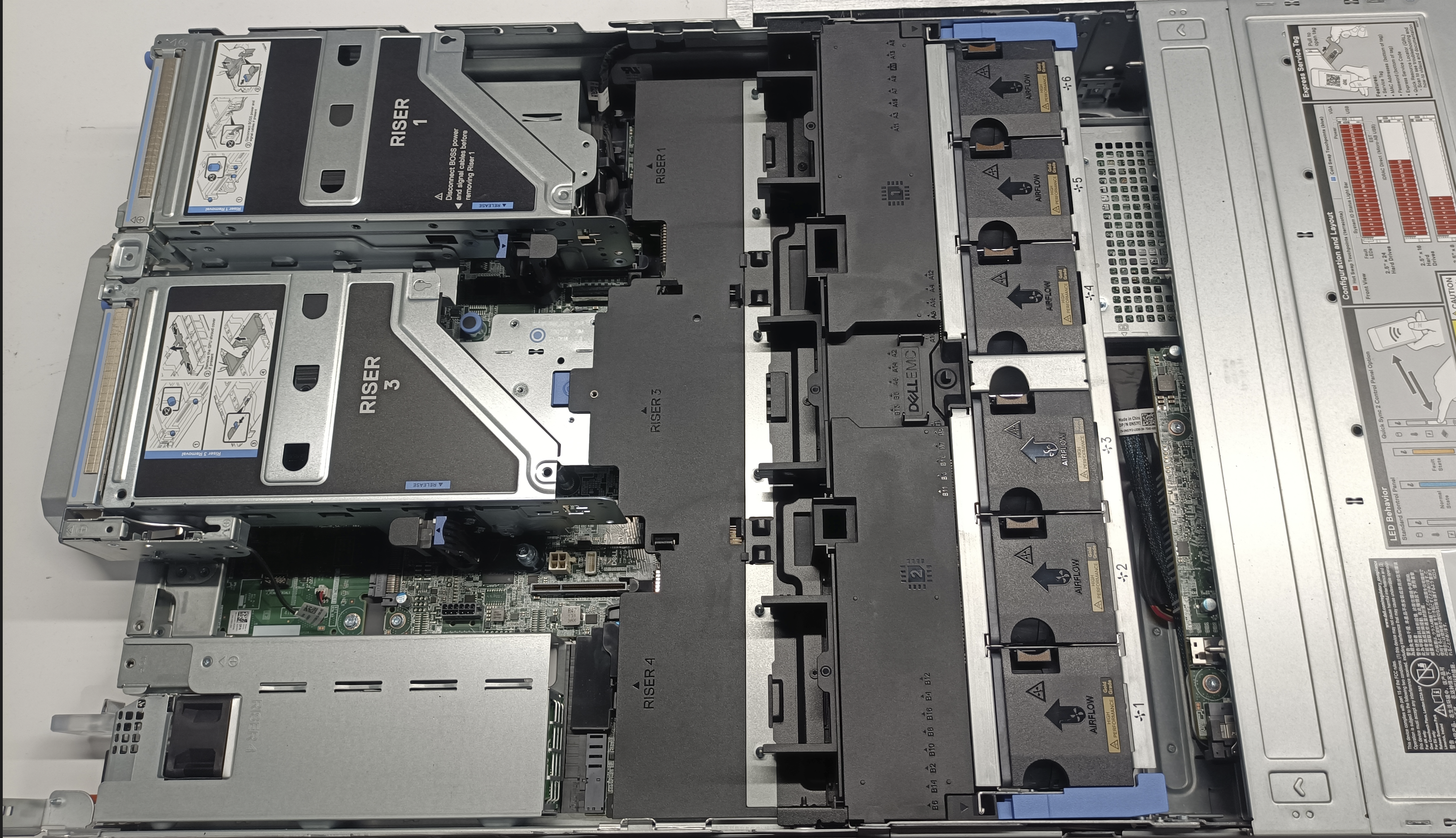

(2)按动蓝色按钮,取下Riser:

在这里插入图片描述
在这里插入图片描述

图片名称

5. 在Riser上安装显卡

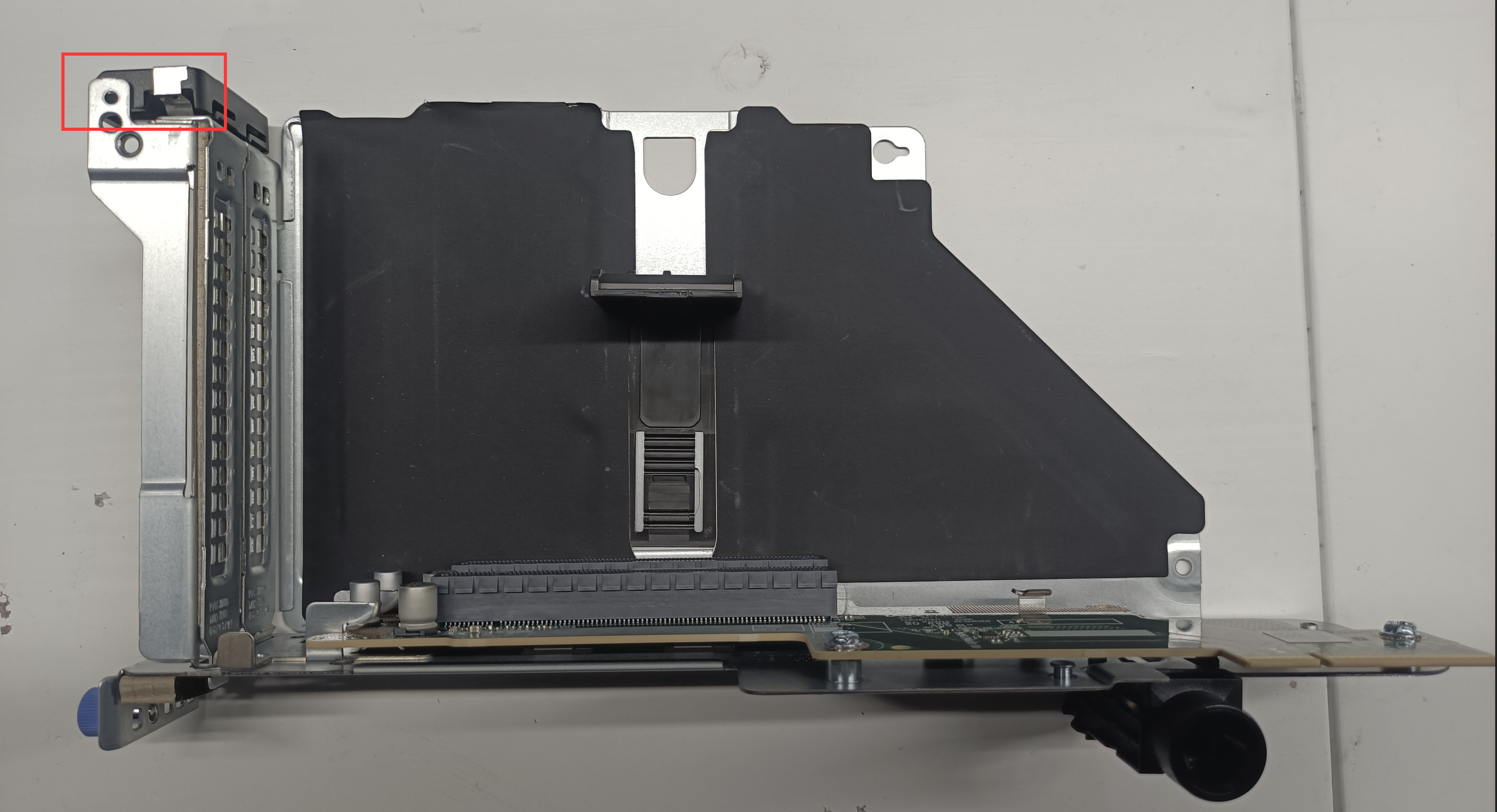

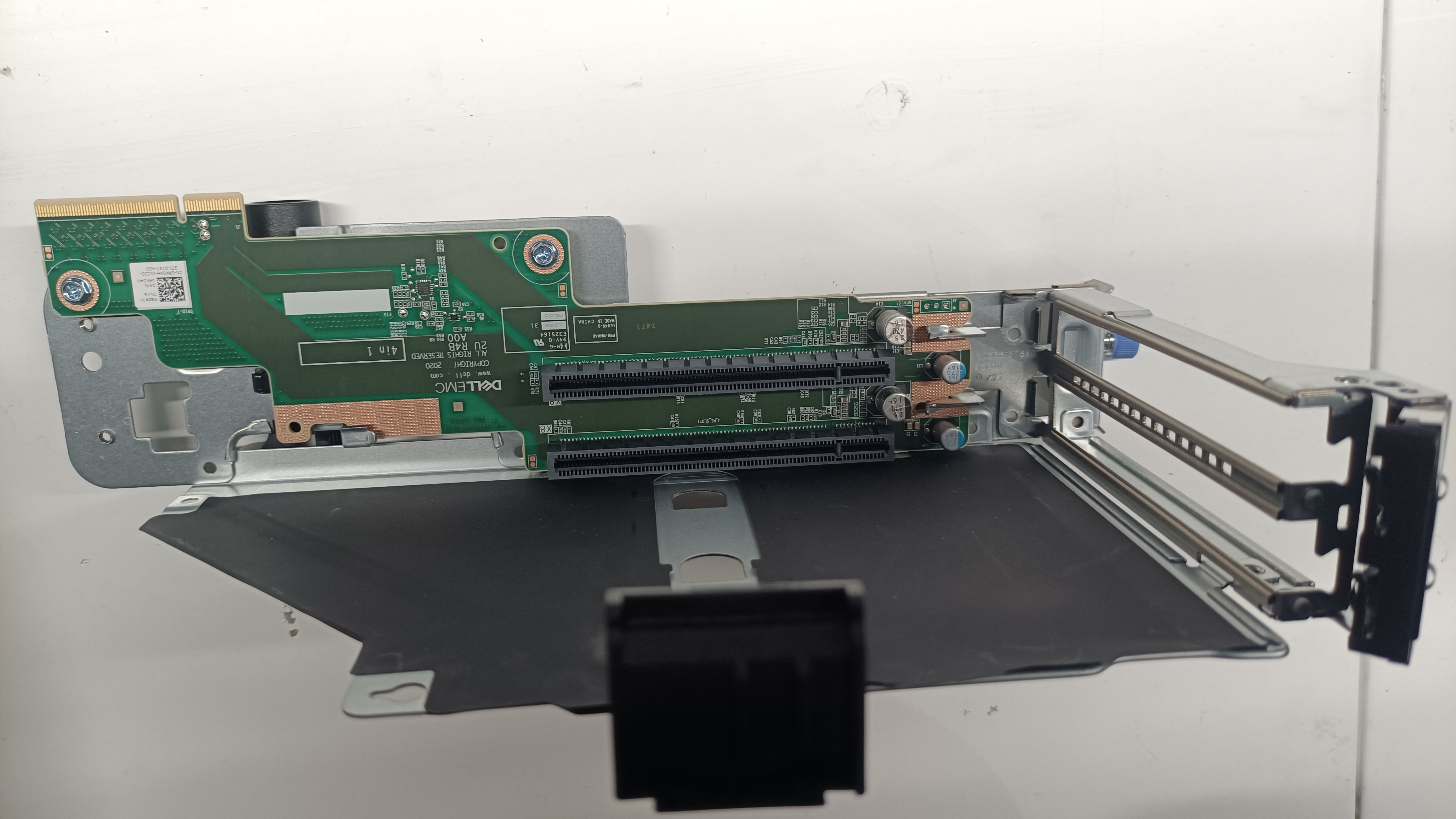

(1)打开Riser上的卡扣:

在这里插入图片描述

图片名称

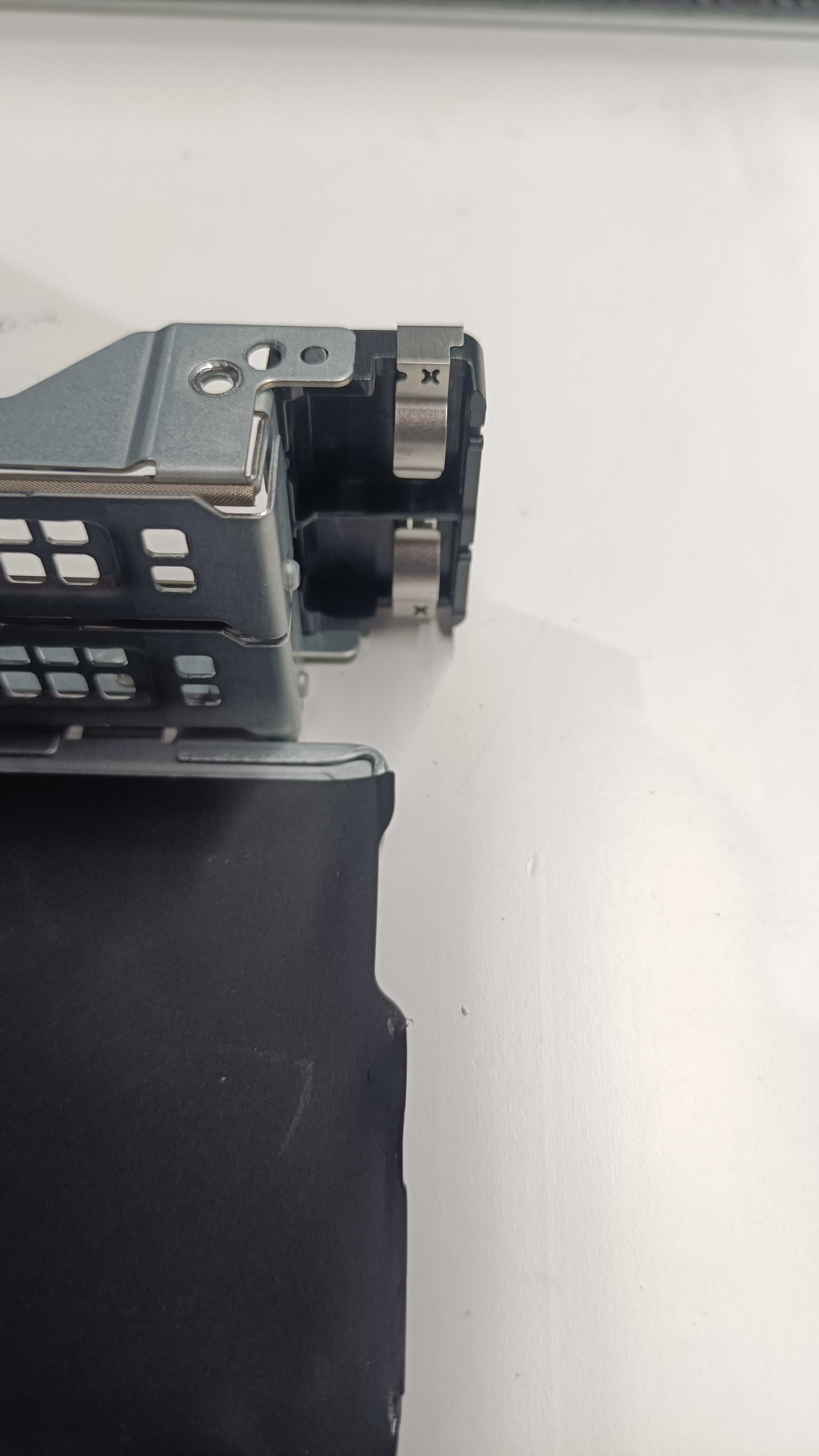

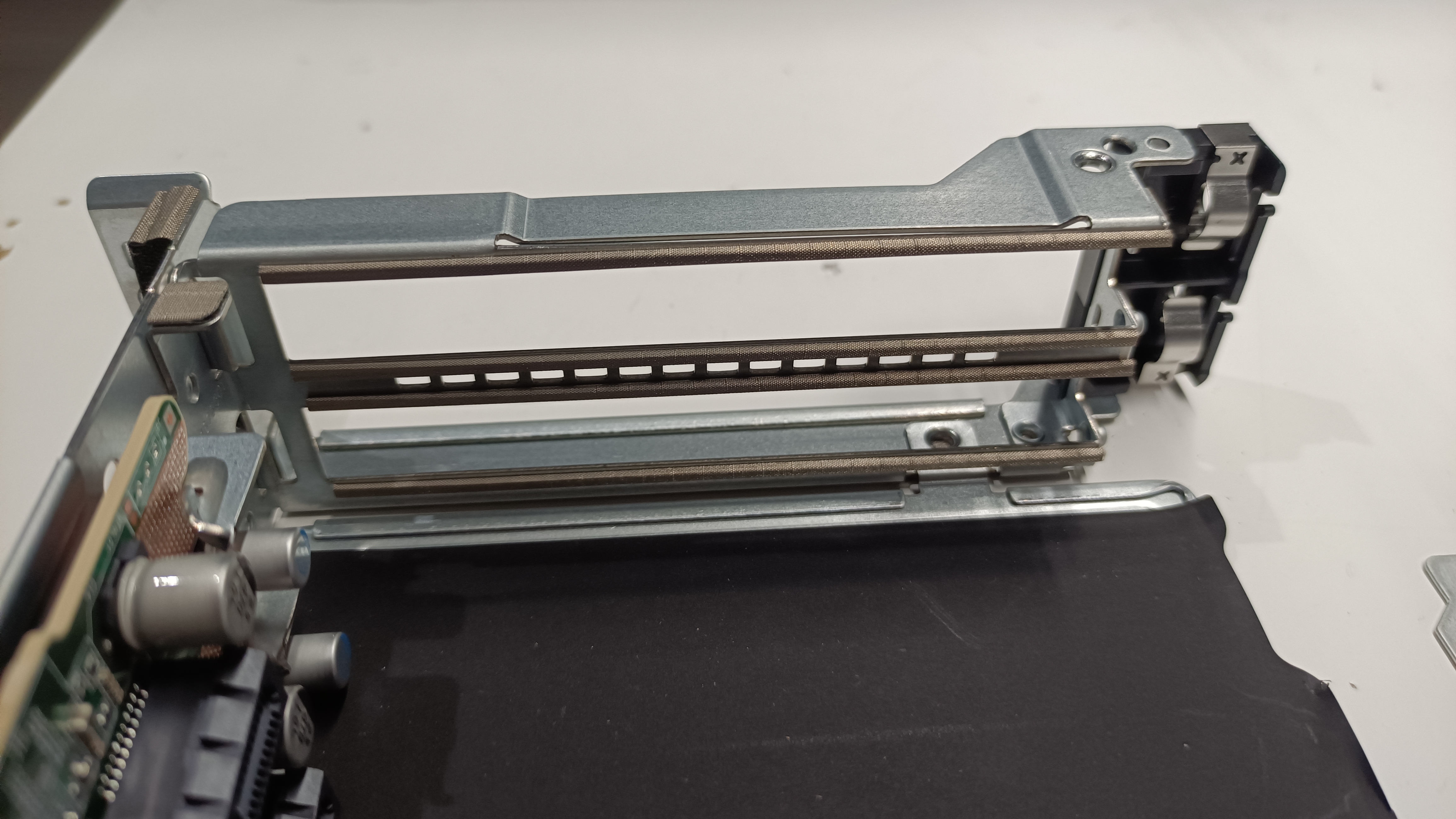

(2)取下Riser上的挡板条:

图片名称

在这里插入图片描述
在这里插入图片描述

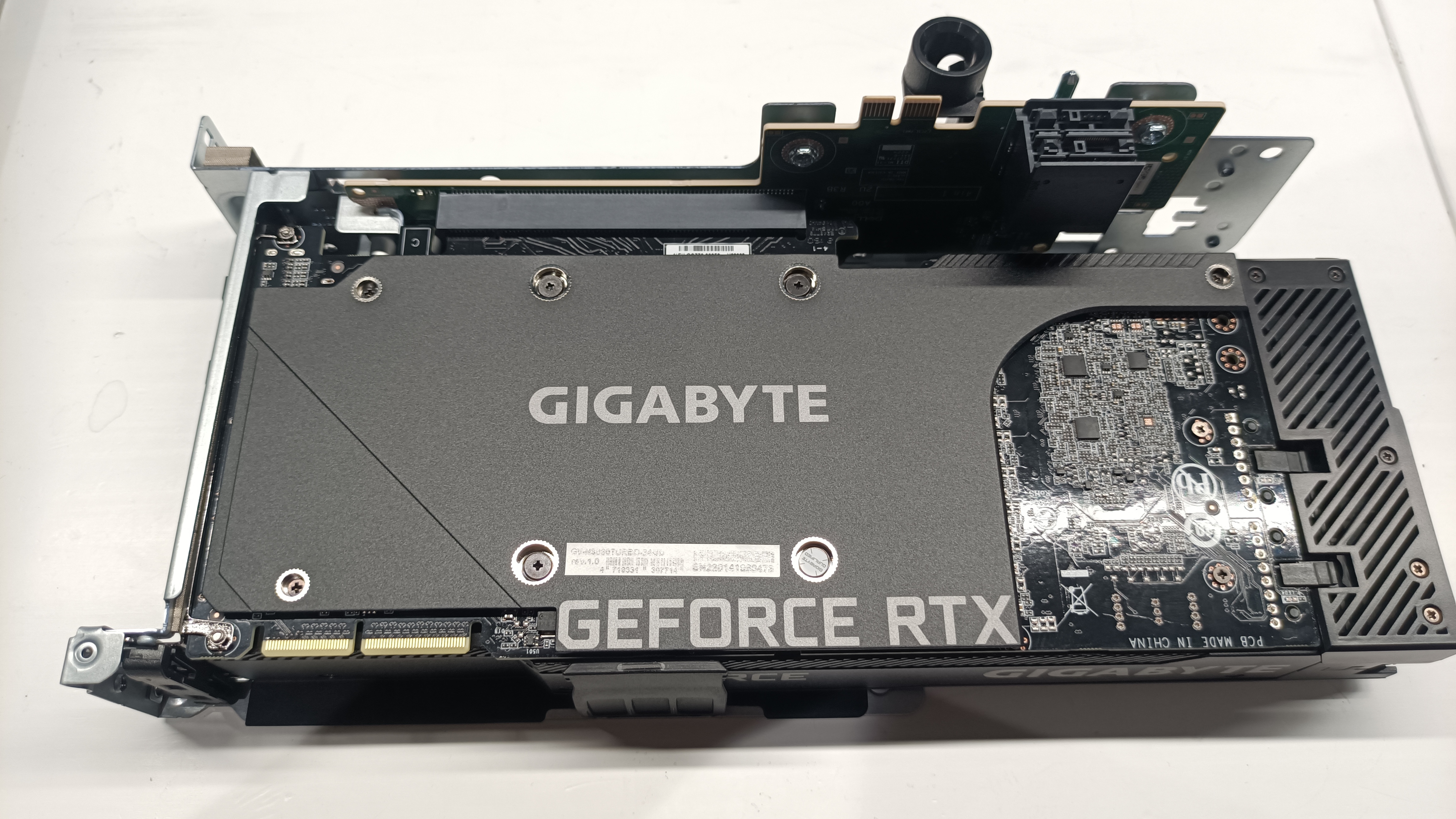

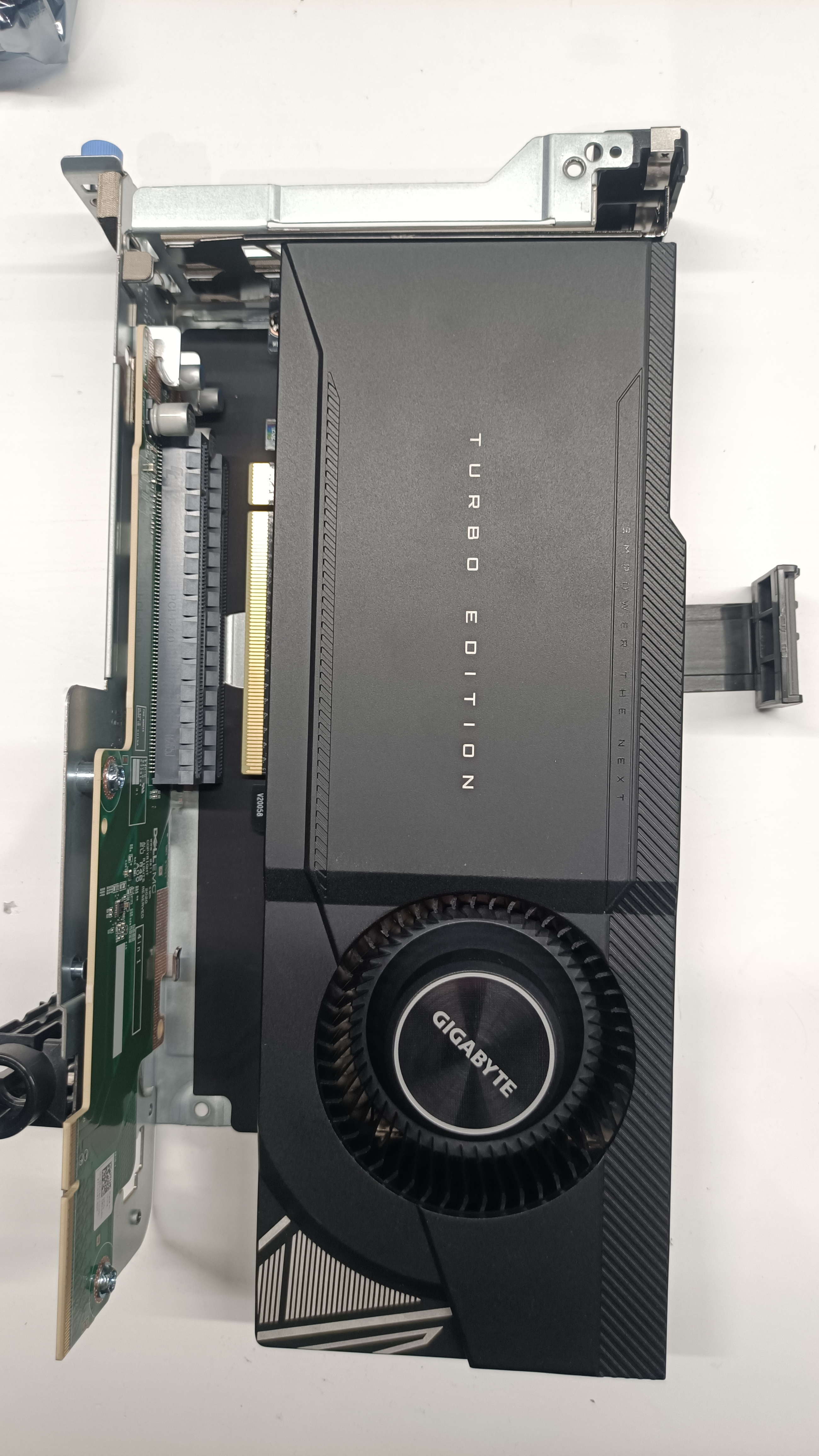

(3)在Riser上安装GPU:

这步不可能装错,因为装错了就装不上。

Riser 4中如下:

在这里插入图片描述

Riser 3中如下:

在这里插入图片描述
插好GPU的数据接口后,扣上卡扣。

6. 插显卡的供电排线

供电排线一端插在显卡上,另一端插在服务器主板上。

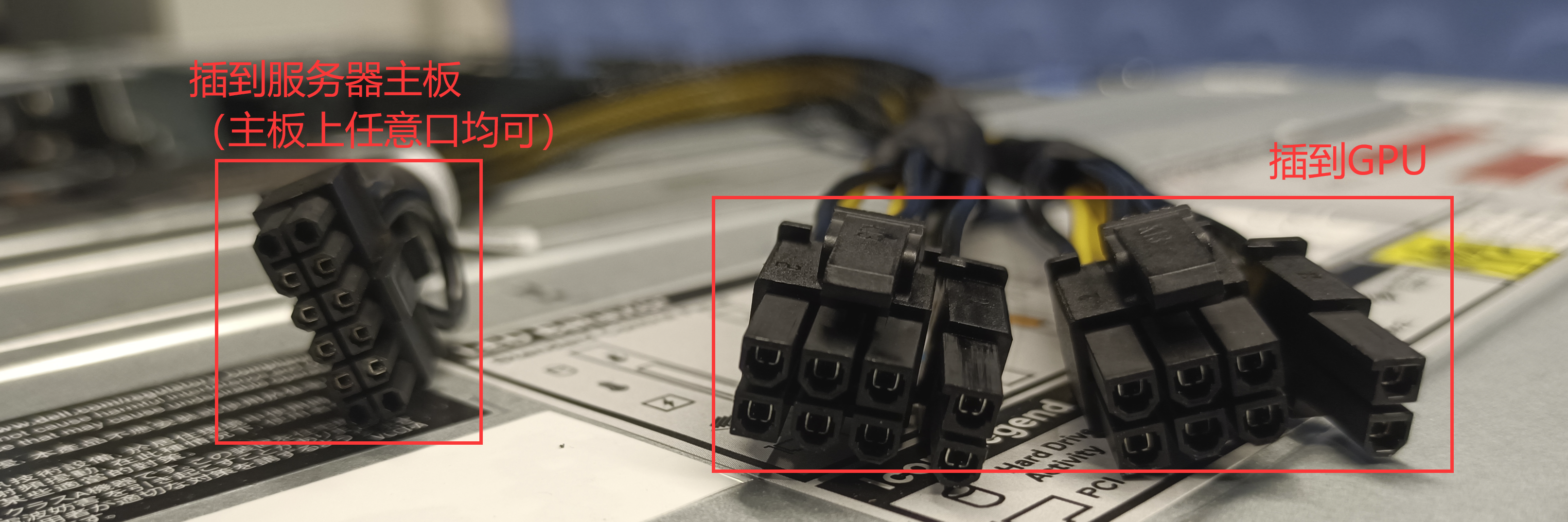

供电排线接口如下:
在这里插入图片描述

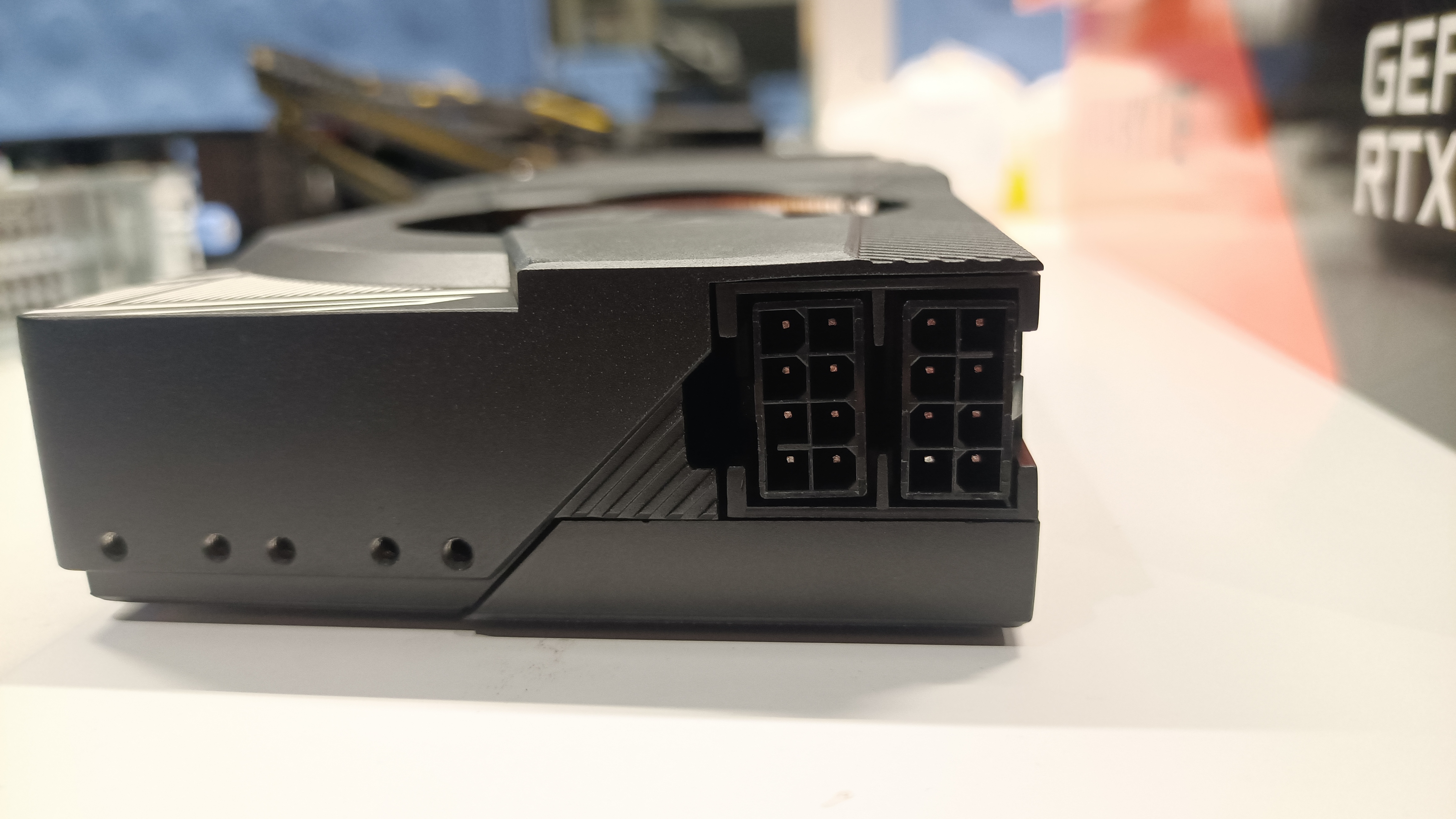

GPU上接口如下:
在这里插入图片描述

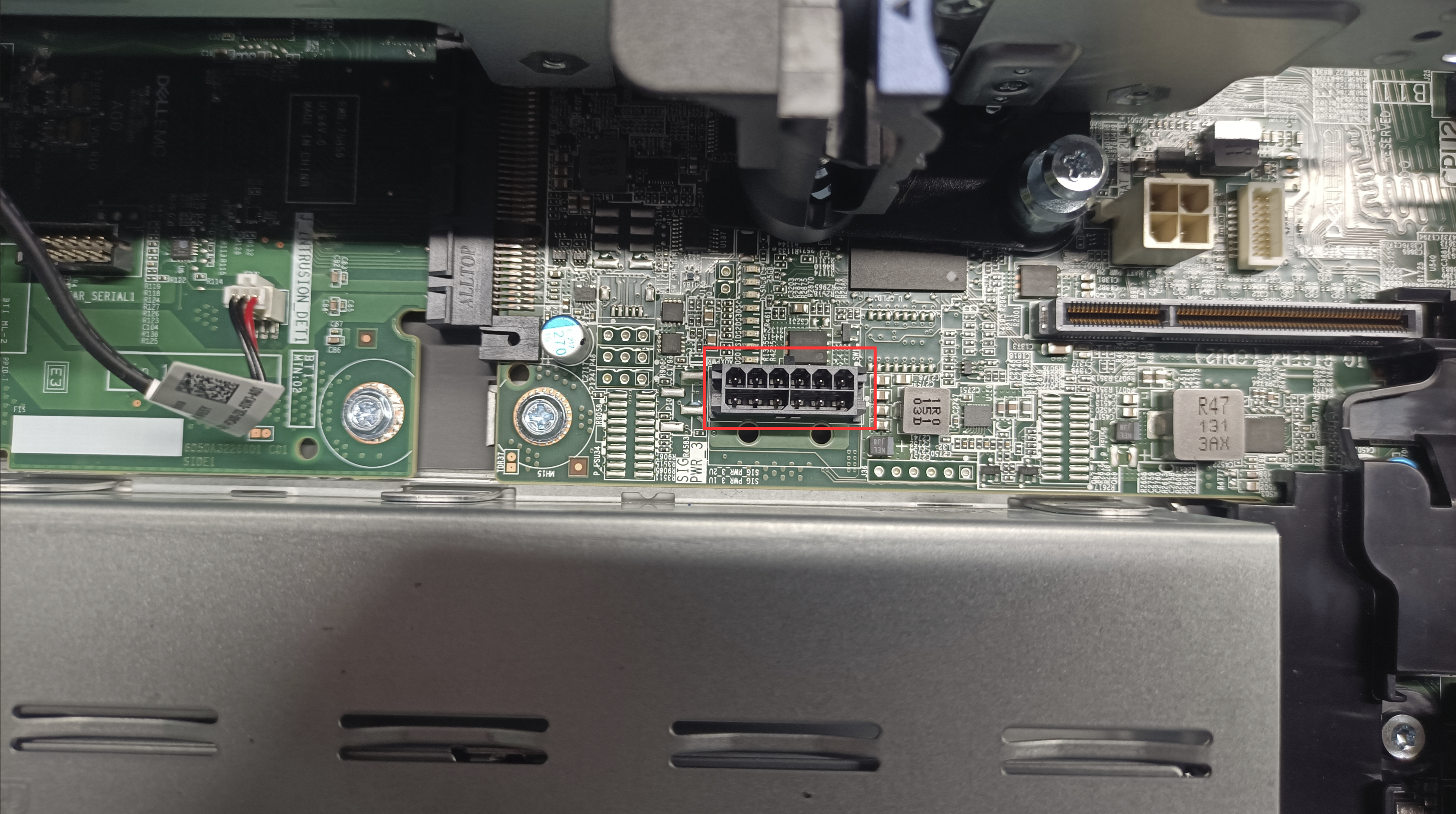

主板上接口如下:
在这里插入图片描述

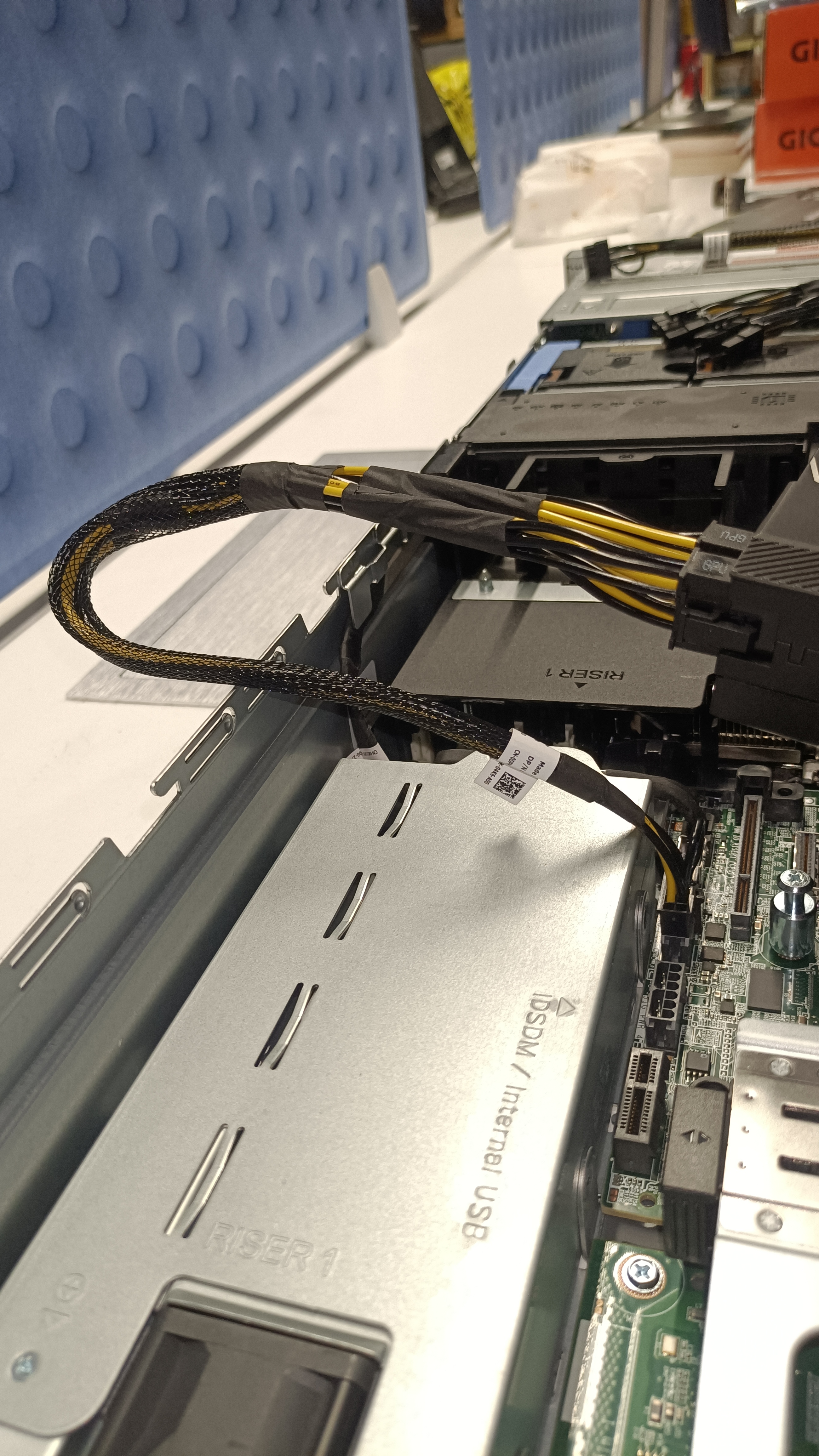

插好后如下(Riser 1为例):

图片名称

7. 装回Riser

以螺丝来确定位置:
在这里插入图片描述

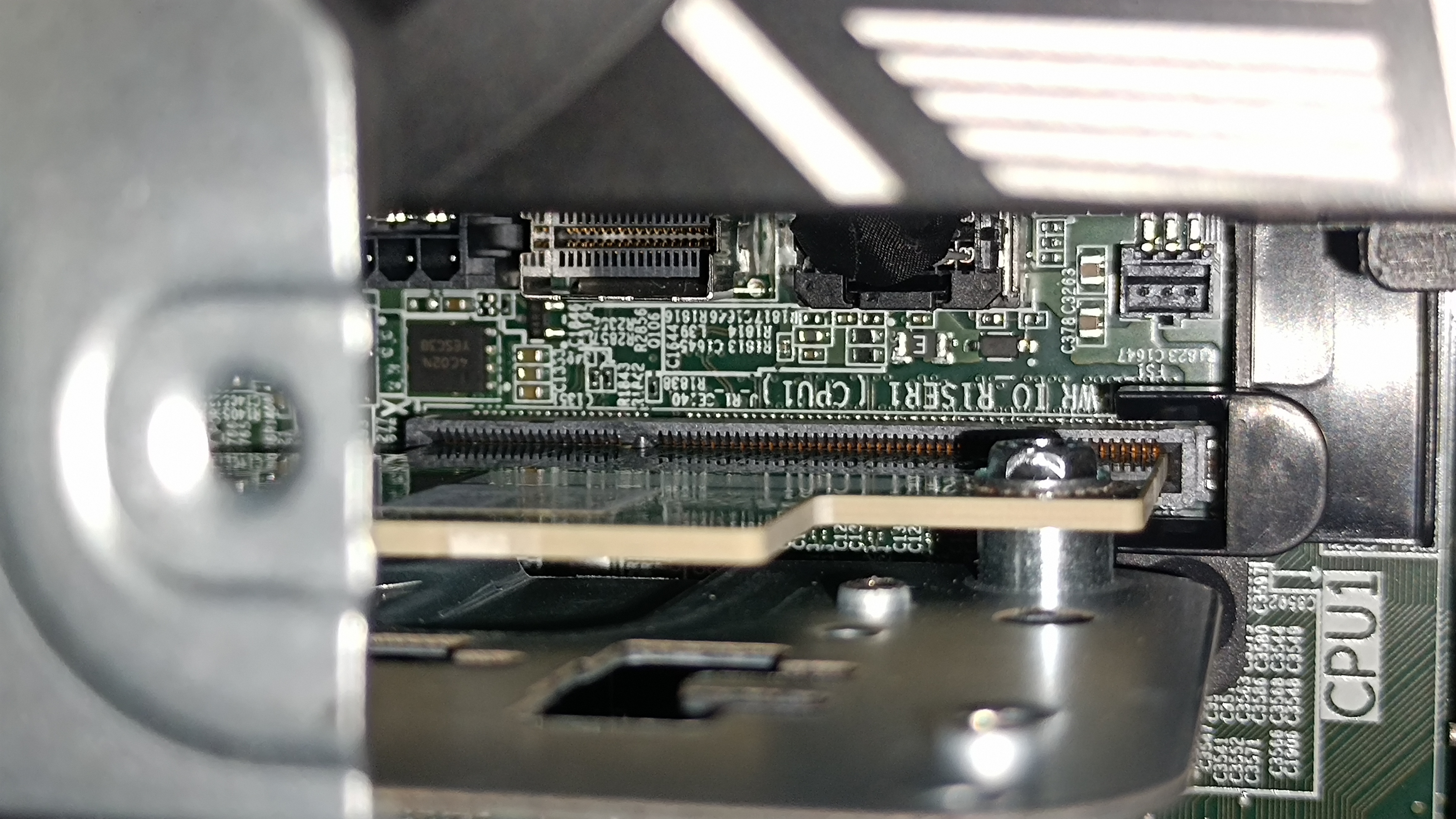

注意Riser上也有一个插口需要良好地插入到主板上:
在这里插入图片描述

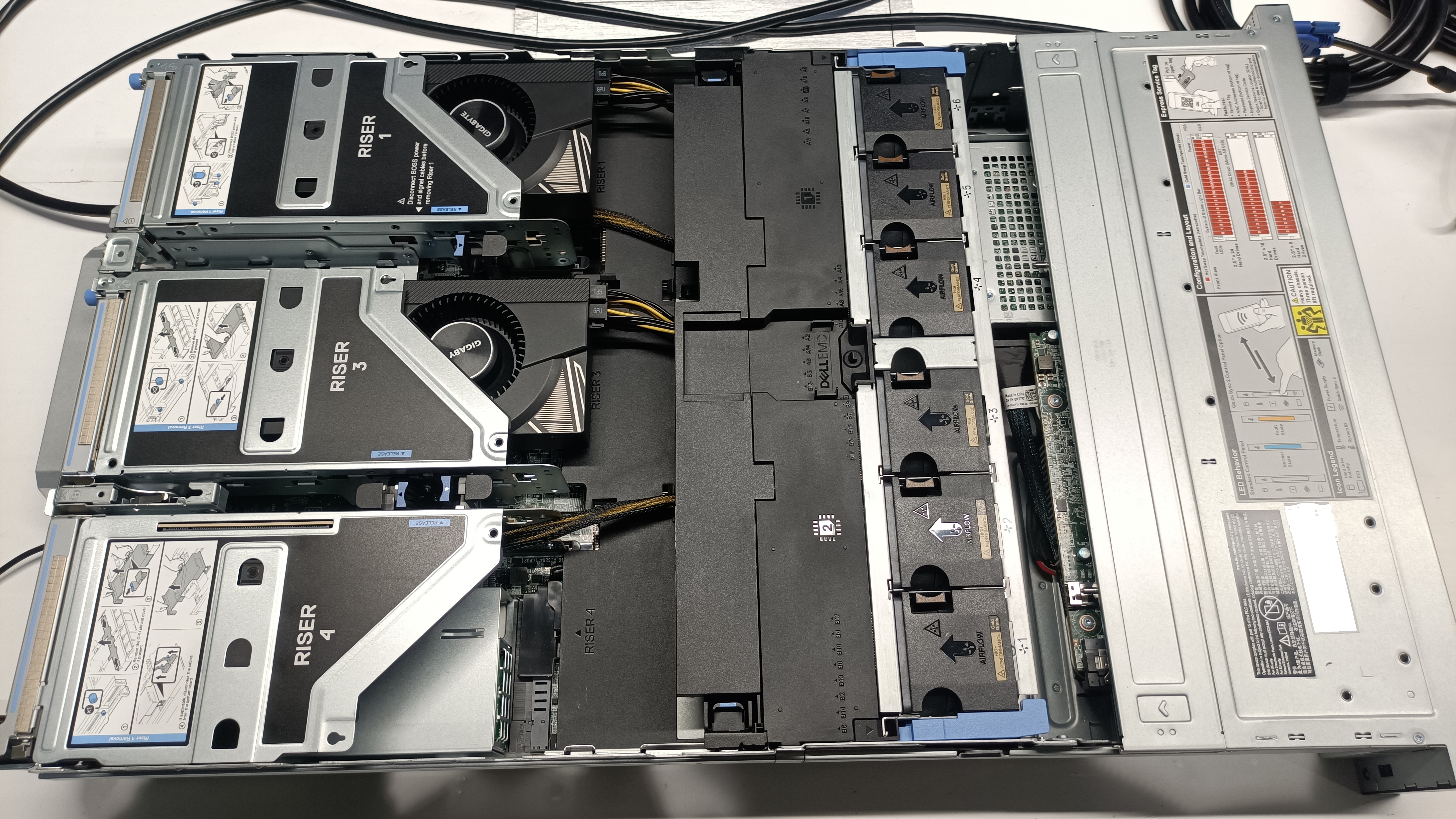

最终装好所有显卡:
在这里插入图片描述

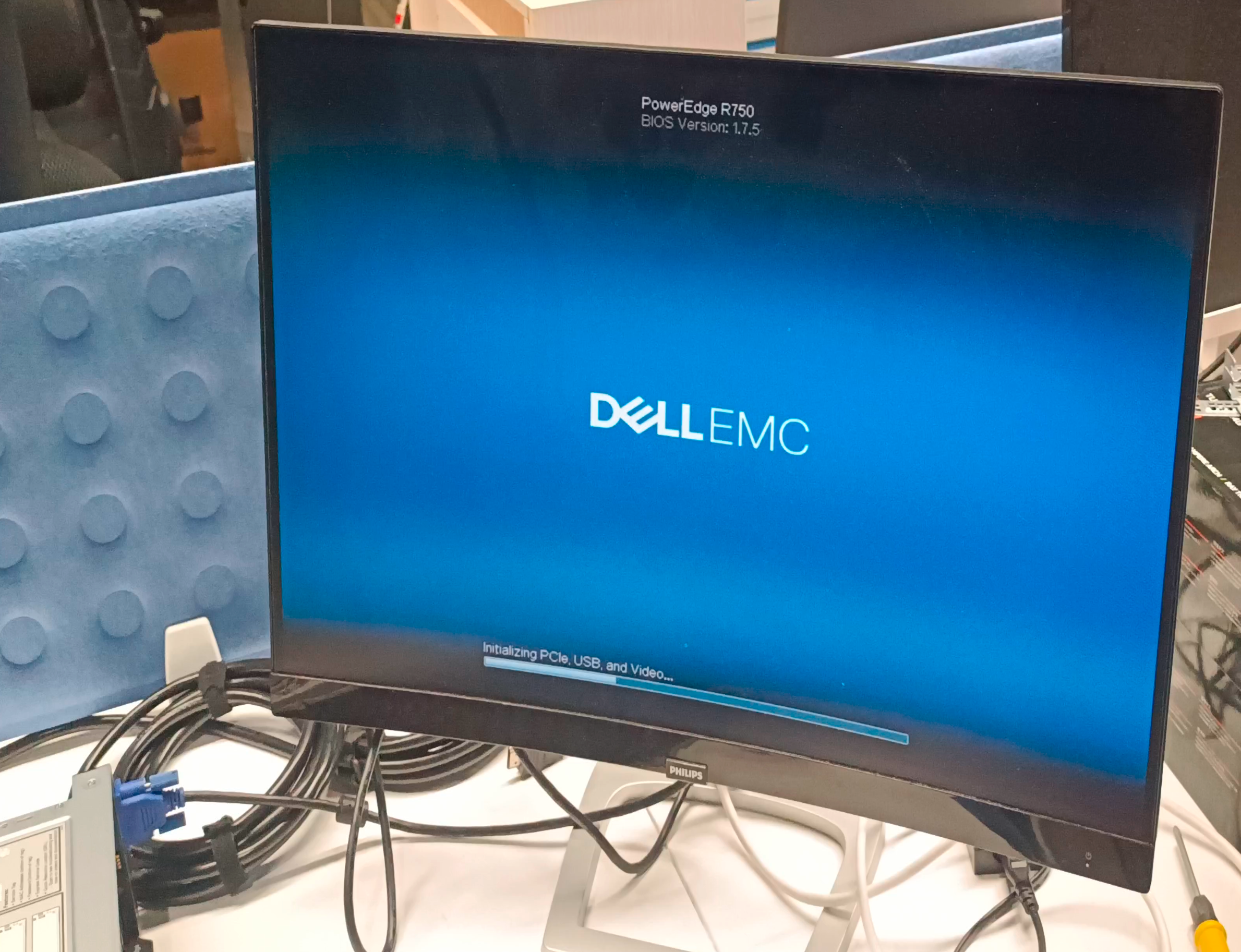

7. 拧螺丝、扣盖板、插电源、接外接显示器,检查是否正常

在这里插入图片描述

开机可能声音比较大,不要慌

断电后重新开机可能耗时较长,要耐心等一会

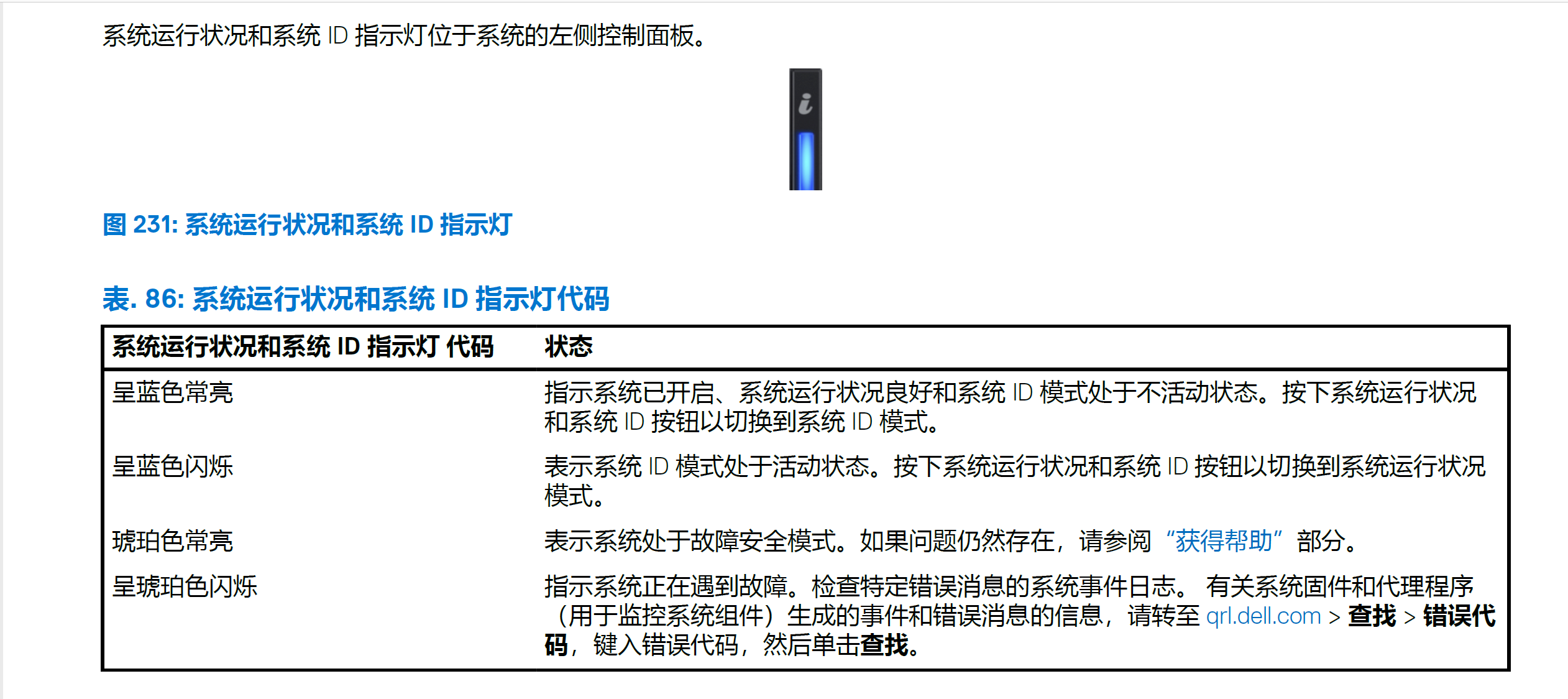

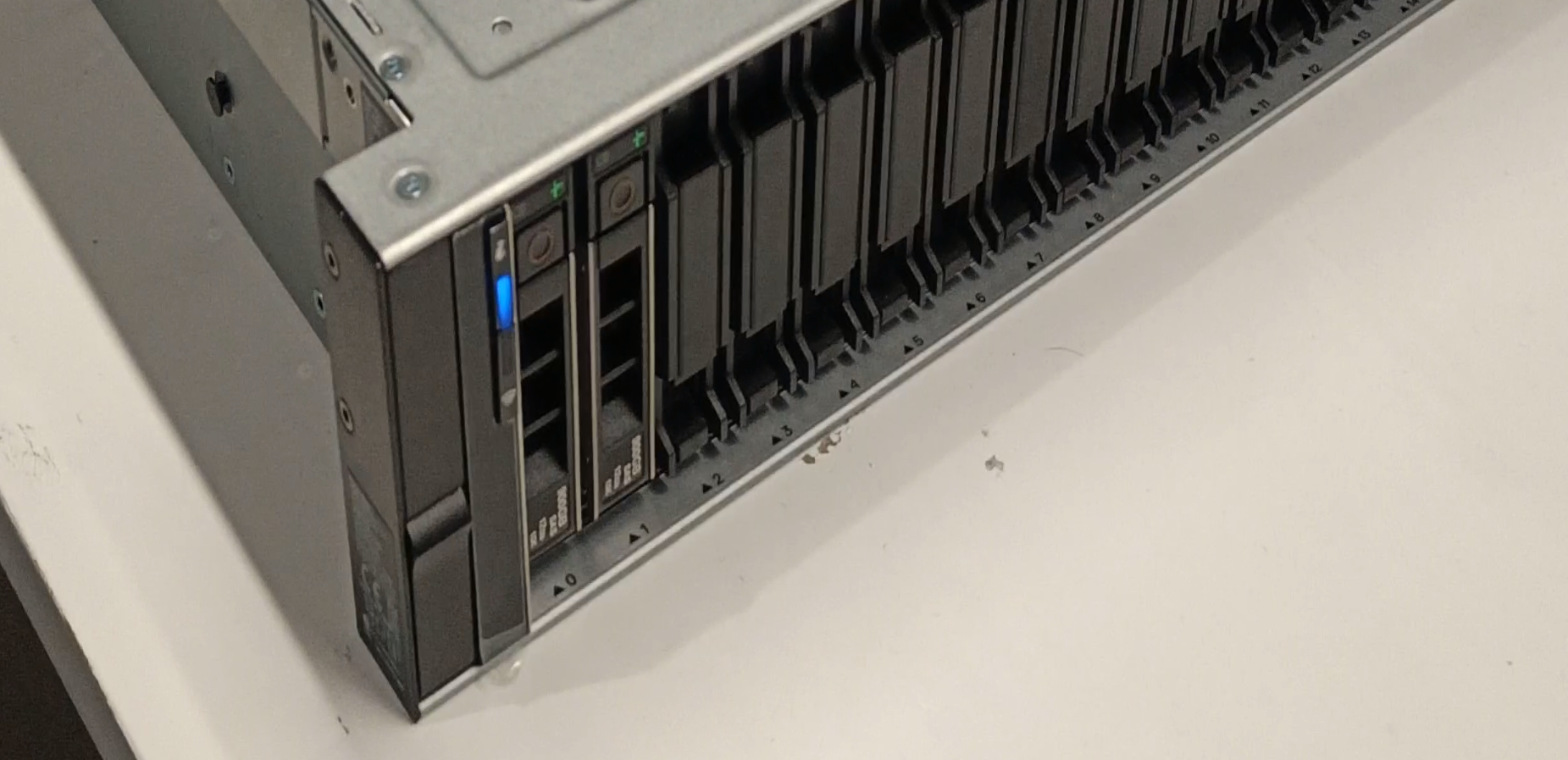

  • ID指示灯蓝色:正常
  • ID指示灯琥珀色常亮、琥珀色闪动:均代表异常

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
实测Riser 4比较容易不好使,建议安装到Riser 1和Riser 3

8. 服务器上架,插电源线、插网线

各种参考教程

官方教程

https://www.dell.com/support/manuals/zh-cn/poweredge-r750/per750_ism_pub/%E5%AE%89%E8%A3%85-gpu?guid=guid-6bb1c301-7595-4c6d-b631-b6a5761c6052&lang=zh-cn

手册PDF版:
https://dl.dell.com/content/manual16153190-dell-emc-poweredge-r750-%E5%AE%89%E8%A3%85%E5%92%8C%E6%9C%8D%E5%8A%A1%E6%89%8B%E5%86%8C.pdf?language=zh-cn

导轨安装和卸载 教程

R740为例
https://www.bilibili.com/video/BV1pK411L71n/?vd_source=0fcfb2f2f346ba4bccf7f3ee3eb4ae69

服务器上架/下架 教程

R740为例
https://www.bilibili.com/video/BV1R541167K7/?spm_id_from=333.788.recommend_more_video.0&vd_source=0fcfb2f2f346ba4bccf7f3ee3eb4ae69

GPU安装 视频

R740为例
https://www.dell.com/support/contents/zh-tw/videos/videoplayer/poweredge-r740-removeinstall-gpu/6079781633001

GPU安装 教程

https://www.dell.com/support/manuals/zh-cn/poweredge-r750/per750_ism_pub/%E5%AE%89%E8%A3%85-gpu?guid=guid-6bb1c301-7595-4c6d-b631-b6a5761c6052&lang=zh-cn
