搞清楚电场Ex,Ey,Ez,normE(电场模)场分布的影响,看懂了这些不需要看磁场就能明白基本上所有的场分布知识...

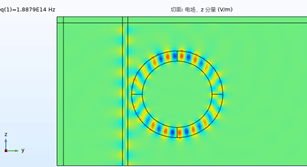

我们看下图可以得到对于TE基模在YZ平面的场分布,横向是Y。纵向是X,我们以环和波导靠近的地方作为6点钟,此位置关于竖直方向对称的位置为12点中位置。我们会发现首先TE基模是沿着径向方向的。然后Ez在3点钟和9点钟比较强,在6点和12点比较弱;如果我们有条件画出Ey在yz平面的场分布,我们就会发现,Ey在3点钟和9点钟比较弱,在6点和12点比较强,

 所以综合的电场模normE就是比较平均的:

 因此只要搞清楚电场Ex,Ey,Ez,normE(电场模)场分布的影响,看懂了这些不需要看磁场就能明白基本上所有的场分布知识。

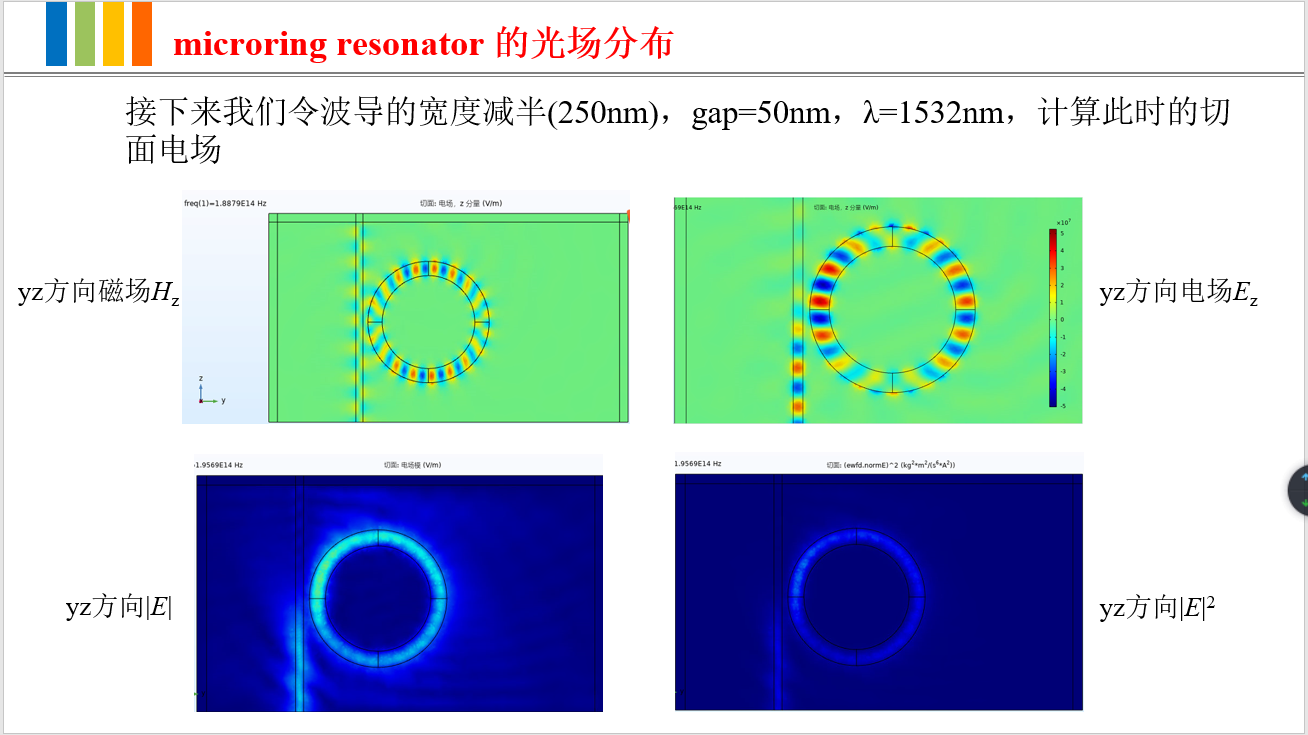

下面这种情况可能就是由于直波导宽度减半(直波导宽度变化太大了错过了最优窗口,以后调节波导结构变化应该在注意:波导尺寸变化10nm就会看到影响,变化波导尺寸的20%就会变化很明显了,已而且变化20%可能就已经错过了最好的结果调过火了。)导致光在微环内激发了高阶模。



要绘制20mm×10mm波导电场磁场在横截面上的分布,可以采用以下步骤: 1. 定义波导的几何参数,包括宽度、高度等。 2. 利用Matlab中的计算工具箱,如RF Toolbox或Antenna Toolbox等,计算出波导内的电磁场分布。这些工具箱提供了丰富的计算函数和工具,可以方便地计算波导内的电磁场分布。 3. 利用Matlab中的图形绘制函数,如plot、surf等,将计算得到的电磁场分布图形绘制出来。 以下是一个简单的示例代码,可以绘制出20mm×10mm波导电场磁场在横截面上的分布: ```matlab % 定义波导几何参数 w = 20e-3; % 波导宽度 h = 10e-3; % 波导高度 % 计算电磁场分布 freq = 10e9; % 频率 lambda = 3e8/freq; % 波长 k = 2*pi/lambda; % 波数 Ex = @(x,y) cos(pi*x/w).*cos(k*y); % x方向电场分量 Ey = @(x,y) -sin(pi*x/w).*sin(k*y); % y方向电场分量 Hx = @(x,y) -sin(pi*x/w).*sin(k*y); % x方向磁场分量 Hy = @(x,y) -cos(pi*x/w).*cos(k*y); % y方向磁场分量 % 绘制电磁场分布图 x = linspace(-w/2,w/2,100); y = linspace(0,h,100); [X,Y] = meshgrid(x,y); figure; subplot(2,2,1); surf(X,Y,Ex(X,Y)); title('Electric field (x)'); subplot(2,2,2); surf(X,Y,Ey(X,Y)); title('Electric field (y)'); subplot(2,2,3); surf(X,Y,Hx(X,Y)); title('Magnetic field (x)'); subplot(2,2,4); surf(X,Y,Hy(X,Y)); title('Magnetic field (y)'); suptitle('Rectangular Waveguide TE10 Mode'); ``` 在这个例子中,我们首先定义了一个20mm×10mm的矩形波导,然后计算了波导内的电磁场分布,最后使用surf函数绘制出了电场磁场在横截面上的分布图。你可以根据需要修改代码,绘制出其他波导式的电磁场分布图。
