2-visio使用与卸载

部分功能介绍

图形拆分

目标：利用vision绘制一个分裂的圆。

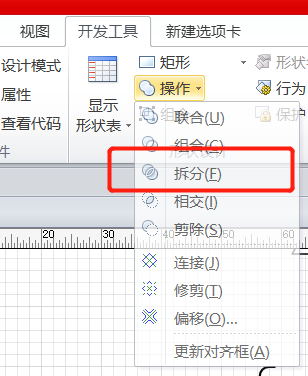

方法：先画一个圆，然后画一条线将圆分成两部分，最后选中图形和线，使用拆分功能，将其分成两部分。拆分共不同版本可能不一样，visio2013如下：

去除白边

目的是用visio绘制的图形转成Pdf后，图形不存在白边。有以下两条思路：

• 转成PDF，然后利用工具将白边切掉，在线工具推荐：Crop PDF files online - PDF Tools, 此工具使用简单，上传文件后，选择autocrop即可。

• visio中就将白边去掉，下面详细介绍这种，毕竟从源头解决问题更彻底。（下面有详细步骤）

• 使用Adobe Acrobat软件(安装可以参考Acrobat 9 Pro安装教程)的pdf裁剪功能进行裁剪。

visio画图如何取消图周围的白边: visio画图如何取消图周围的白边 - 知乎，具体步骤如下：
注意: 在去除不干净时，可以全选，看看选择的边框构成的范围，如果发现得到的边框比我们真实画的组件构成的范围大，那么一种情况可能是由于你组合了一些组件，组合之后会构成一个矩形，可能导致图形的长宽大于真实组件表明构成的范围。

1)在页面右键，如图所示，点击shapesheet.

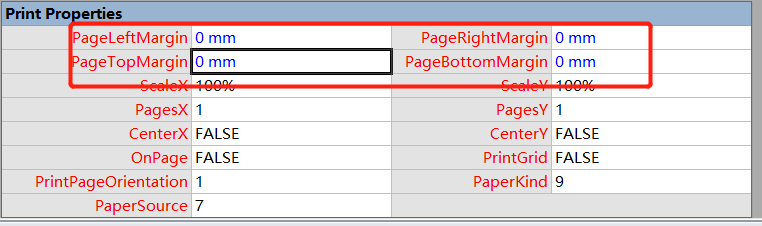

2)在弹出的界面中，找到页面打印Print Properties，将其中pageLeftMargin等四个边距全部修改成0 mm, 如下图所示。

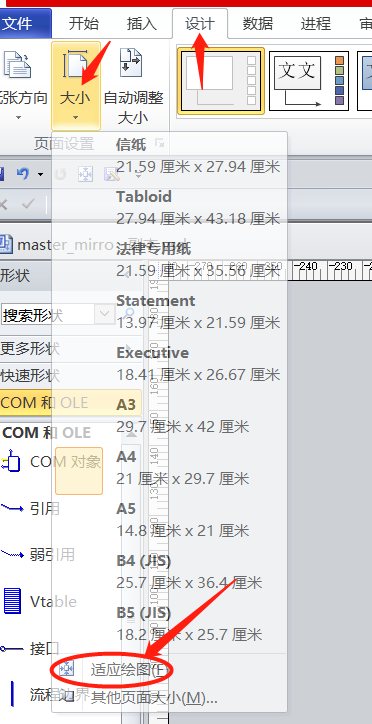

3）在设计里面找到大小-》适应绘图，点击后即仅仅保留你绘制的图形大小，如果还存在白框，则可能是你图形中存在一些隐藏的边框，例如文本的框，它的边框不显示，但是默认很大，可以进行调整。 此外，不同版本的适应绘图所在的位置可能不一样，可以自行百度，此外可以将其作为自定义快速访问工具栏中。

Visio绘制立方体，平行四边形方法

摘抄自：https://blog.csdn.net/Zmynx_2017/article/details/114880955

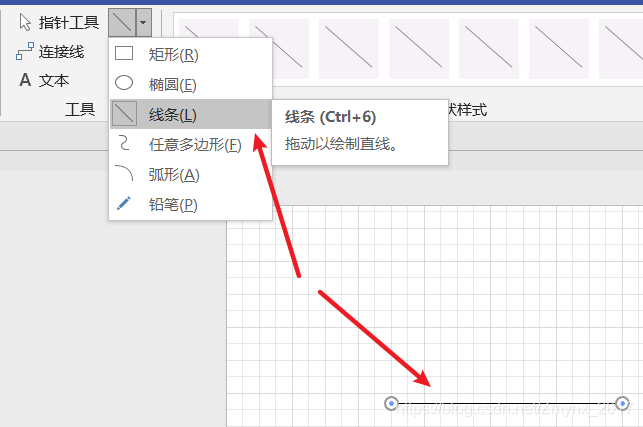

先绘制一条直线

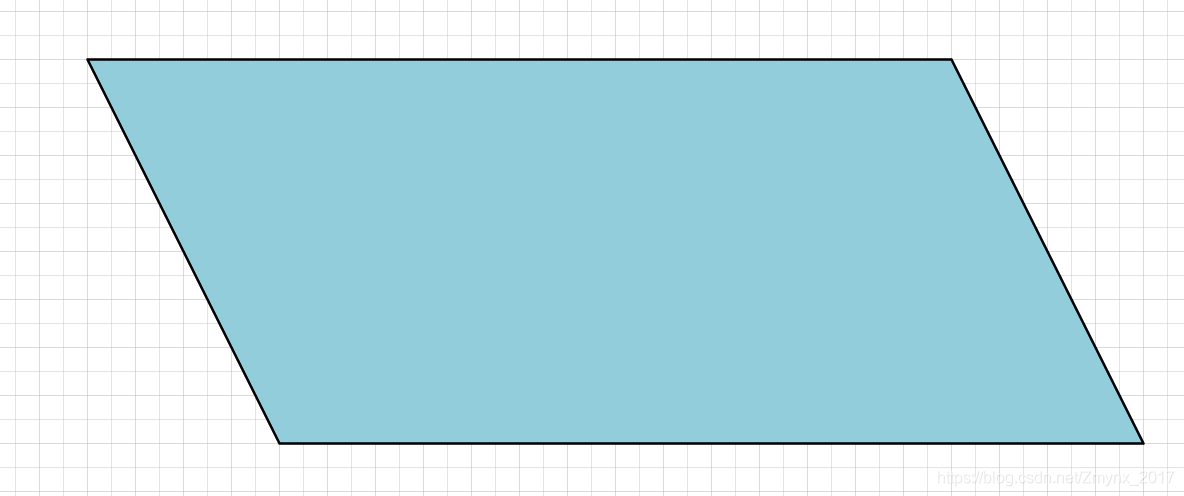

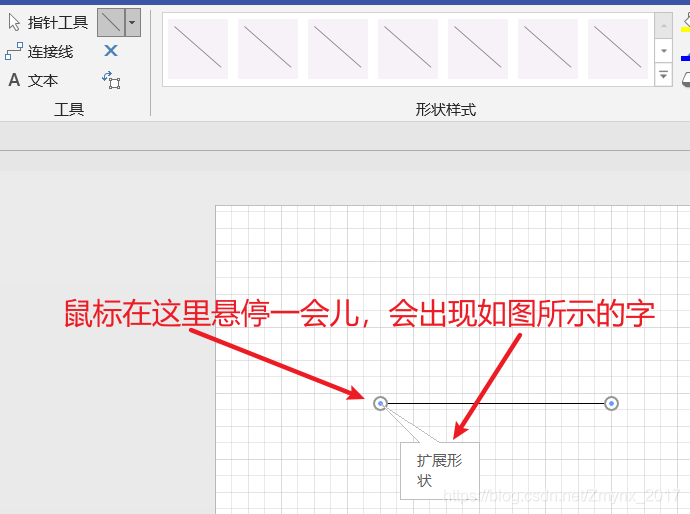

选择线条，在矩形顶点位置悬停，直到出现扩展形状字样，然后继续画一条线，重复如此，即可获得所需要的一个平行四边形，可以随意更改填充颜色。

不规则图形的绘制,与颜色填充

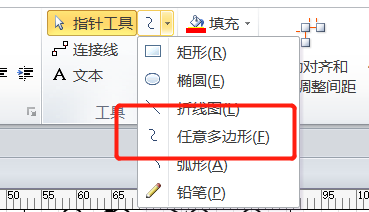

选择绘制任意多边形的线,绘制一个任意多边形:

颜色填充时,如果发现选择了图形,但是填充不了,可能是由于图形没有封闭好或者有多余的线头,需要减去多余的线头. 如下操作:

1. 选择图形:

2. 开发工具中找到修建,点击即可

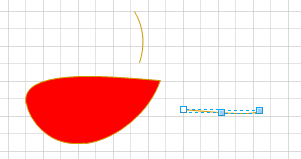

3. 会发现,封闭图形可以填充颜色了,且对于的线头可以移走了


visio导出PDF图，解决字母间距问题、线条变粗问题

参考:https://www.cnblogs.com/picassooo/p/16379747.html

• 第一步：使用Adobe Acrobat软件(安装可以参考Acrobat 9 Pro安装教程)

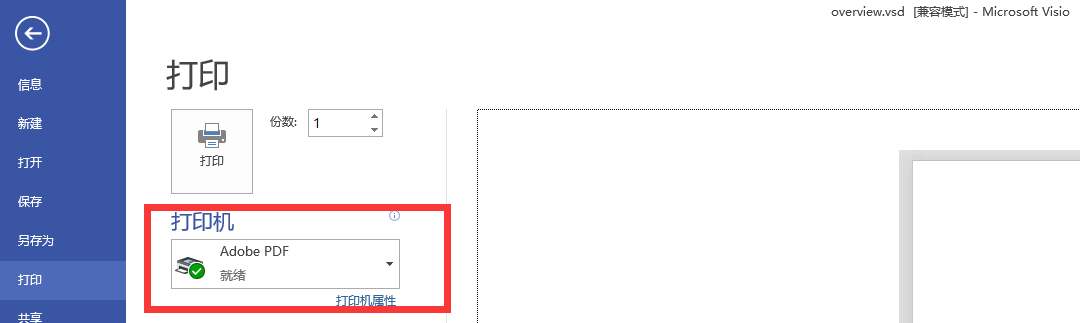

• 第二步：点击visio的左上角的文件，找到打印，如下图所示，打印机选择Adobe PDF (如果没有安装adobe可以选择金山PDF之类的选项试试)，设置中选择当前视图（也可以选择打印所选内容），然后点击打印。弹出对话框，选择保存PDF的路径。
• 采用前面介绍的修剪功能进行裁剪pdf的空白边。


卸载方法

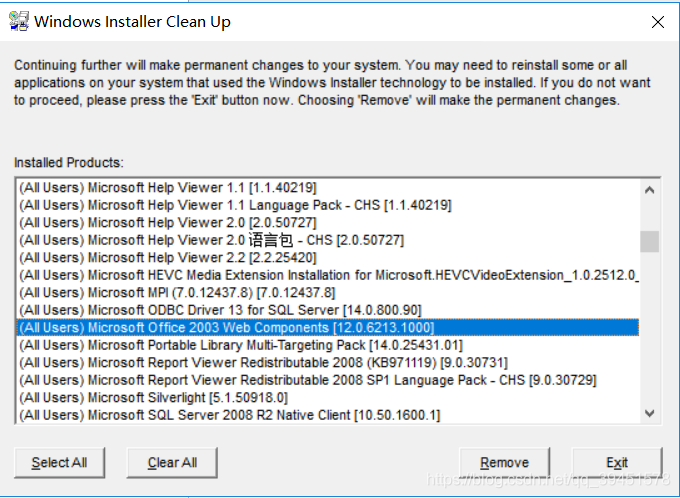

下载一个工具Windows Installer CleanUp Utility_v4.71.1015.0，

如果没有可以去这里下载：WindowsInstallerCleanUpUtility_v4.71.1015.0_WindowsInstallerCleanUp-桌面系统工具类资源-CSDN下载
​​
然后找到相关信息：
​​

​
