螺丝头部及其相关知识点

声明：本文转载于百度文库

螺丝规格编定解析
举例：4 X 10 PW A . H .C (+)
(1) (2) (3) (4) (5) (6) (7)
(1)螺丝直径（如上述螺丝规格中的“4”）
(2)螺丝长度（如上述螺丝规格中的“10”）

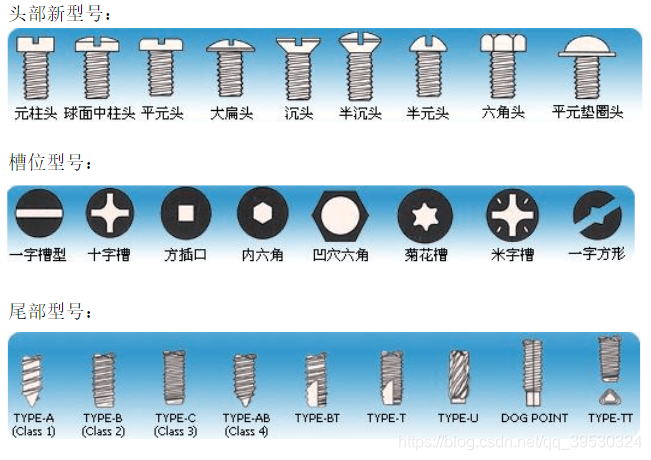

(3)螺丝头型（如上述螺丝规格中的“PW”） V: 蘑菇头 C: 圆柱头
F(K): 沉头 H: 六角头 HW: 六角头(带垫圈) O: 半沉头 P: 平元头
R: 半元头 T: 大扁头 PW: 平元头(带垫圈) B: 球面圆柱头
(4)螺丝牙型（如上述螺丝规格中的“A”） A: 自攻尖尾(日标第1种)疏 AB: 自攻尖尾(日标第4种)密 STT: S型三角牙 B: 自攻平尾(日标第2种)疏 C: 自攻平尾(日标第3种)密 P: 双丝牙 HL: 高低牙 U: 菠萝牙纹 T: 自攻平尾切脚 AT: 自攻丝尖尾切脚 M: 机械牙 BTT: B型三角牙 CCT: C型三角牙 PTT: P型三角牙
(5)热处理（如上述螺丝规格中的“H”）： H(有热处理) N(无热处理)
(6)表面处理（如上述螺丝规格中的“C”） Zn: 白锌 C: 彩锌 B: 蓝锌 F:黑锌 O: 氧化黑 Cu: 青铜 Br: 红铜 P: 磷化 Ni: 镍
(7)备注（如上述螺丝规格中的“(+)”）: (WIS): 单活动弹垫圈
(一): 一字槽 (Cu): 黄铜 (H): 内六角 (WIF): 单活动平垫圈 (±): ±槽
(Y): Y型槽 (H): H型槽 (WIT): 单活动外齿垫圈 (+): +字槽 (PZ): 米字槽 (L): 止退花齿 (W2SF): 双活动平弹垫圈 (SUS): 不锈钢 (Br): 红铜
(12.9): 12.9级螺丝 (W=6mm): 垫圈外径=6mm (8.8): 8.8级螺丝
(T): 菊花槽 (10.9): 10.9级螺丝
