电路基本知识

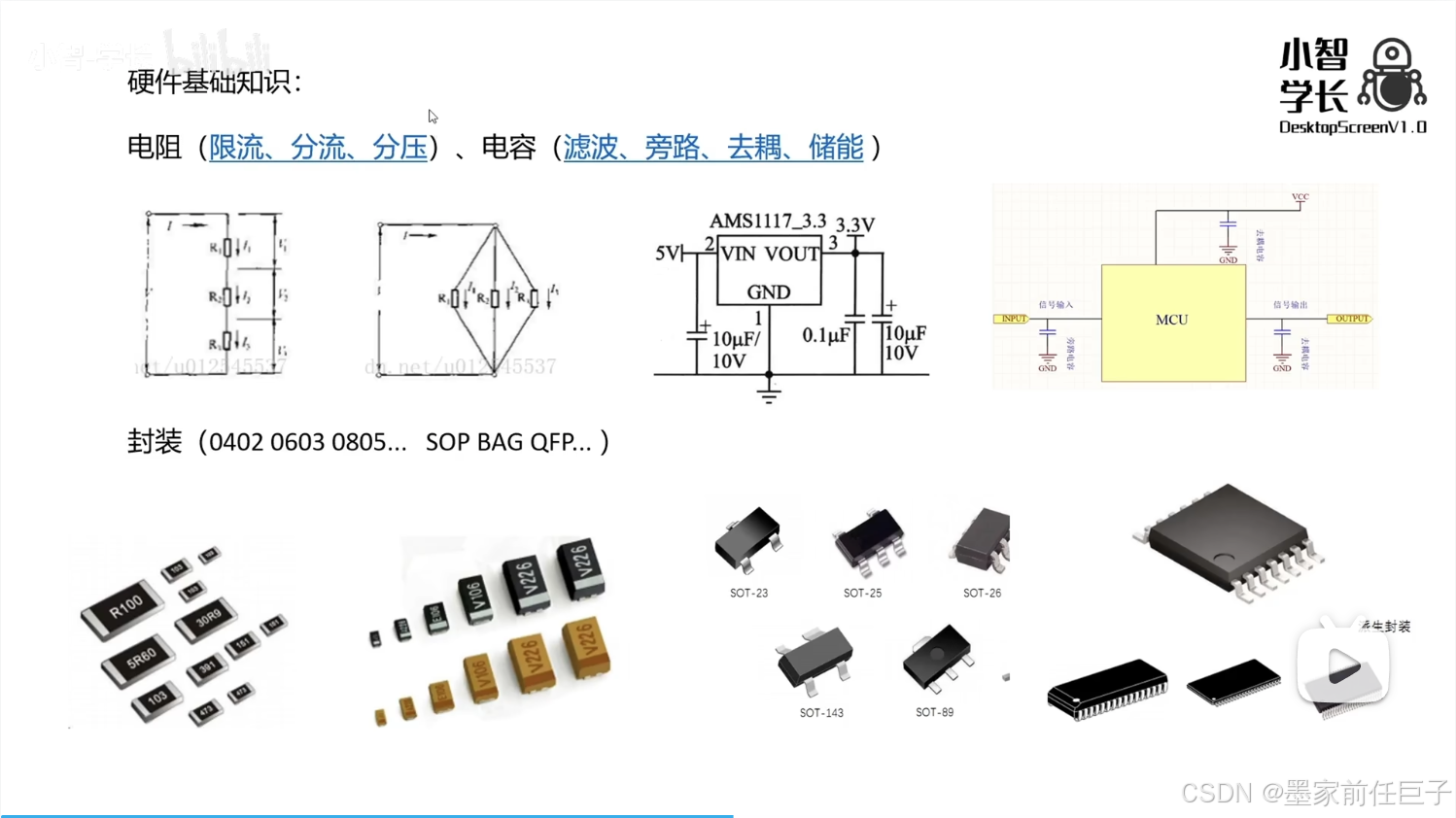

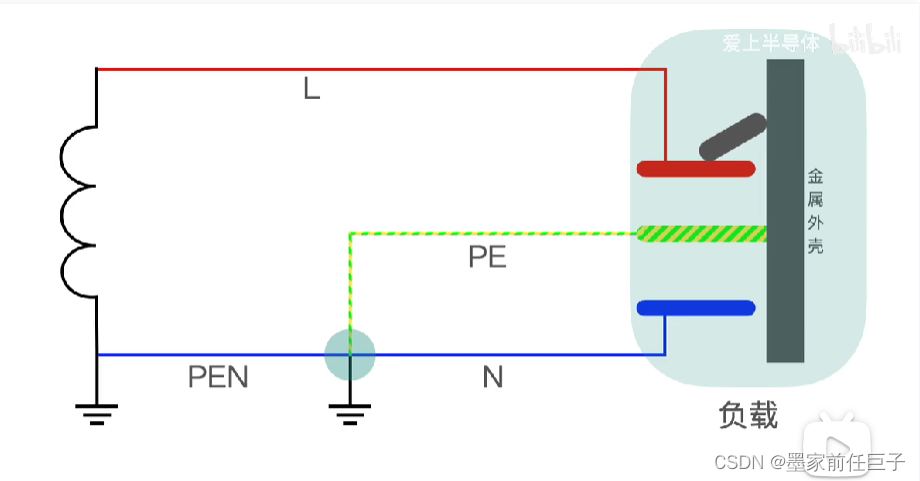

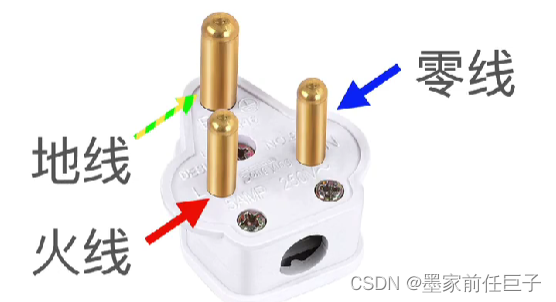

火线、零线、地线

L： live  火线

N: Neutral 中性 零线

PE : Protection Earthing  保护接地

PEN : Protection Earthing Neutral  保护中性线

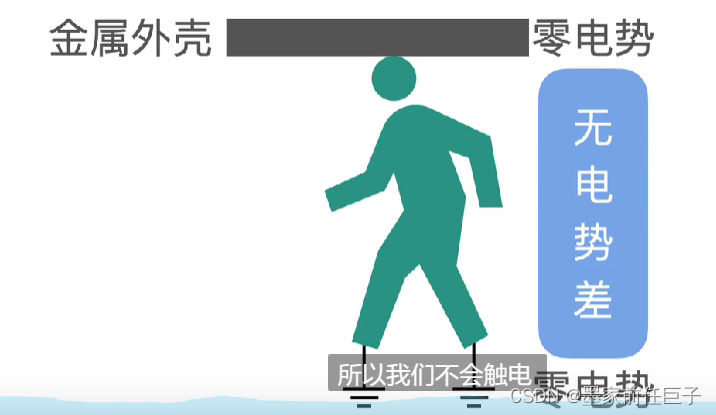

火线零线和地线到底有什么区别？接地接到哪了？_哔哩哔哩_bilibili

家庭用电

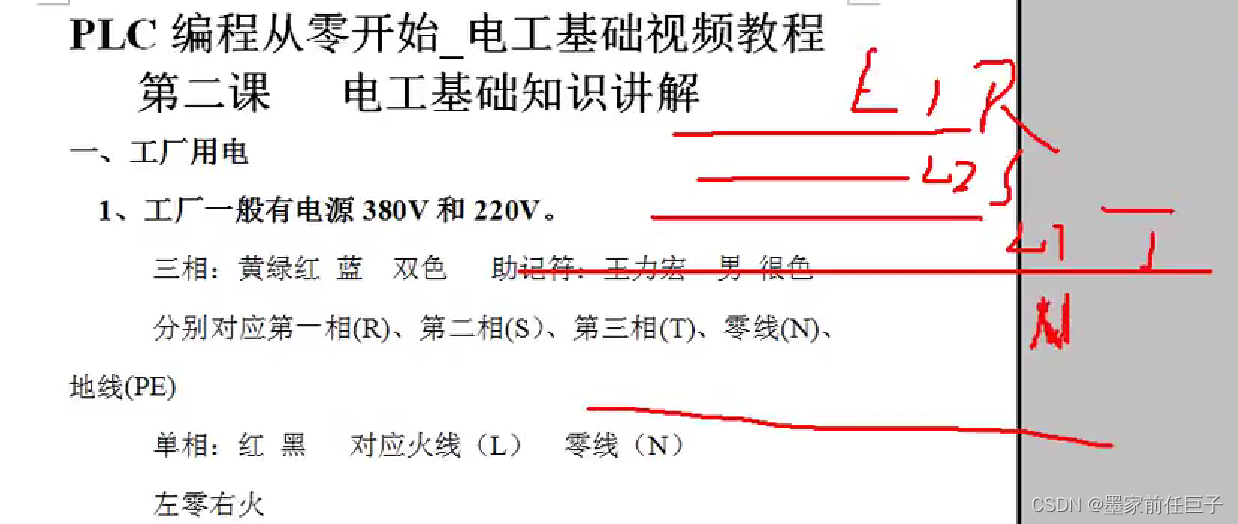

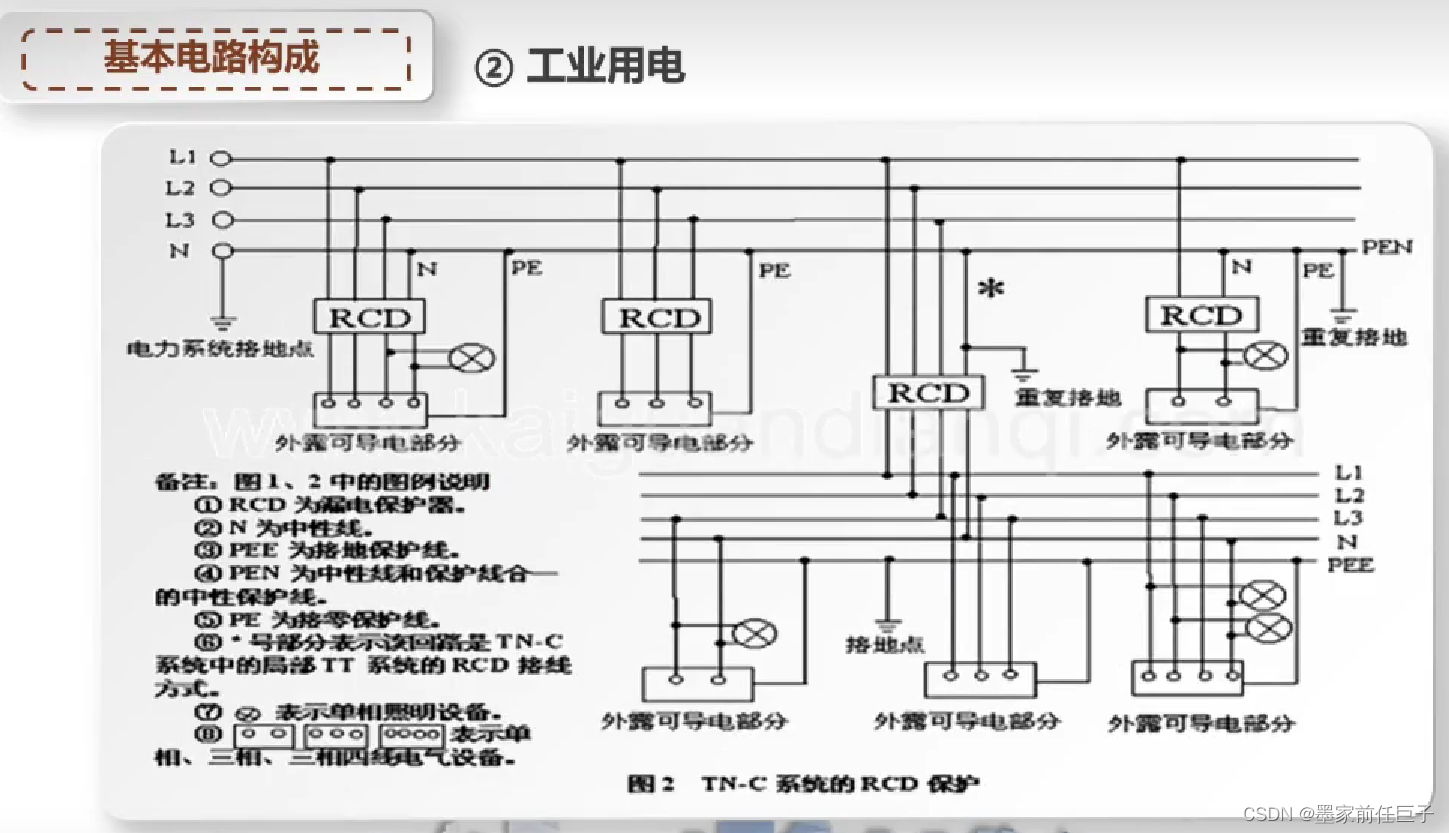

 工业用电

L1:R   L2:S  L3:T

五线入户，即红、黄、绿、蓝、地线（地线是黄绿双色线）五线。
标准是红、黄、绿是火线，蓝色是零线；地线是黄绿双色线。
火线颜色有三种，有时楼层不同火线颜色不同，通常房间里开发商原来是什么颜色的线，电路改造时就对应什么颜色的火线。
一般来说，只要求母线必须遵循相色的规定；相色规定：A相为黄色，B相为绿色，C相为红色，中性线（即零线）为淡蓝色，保护中性线（地线）为黄绿双色。

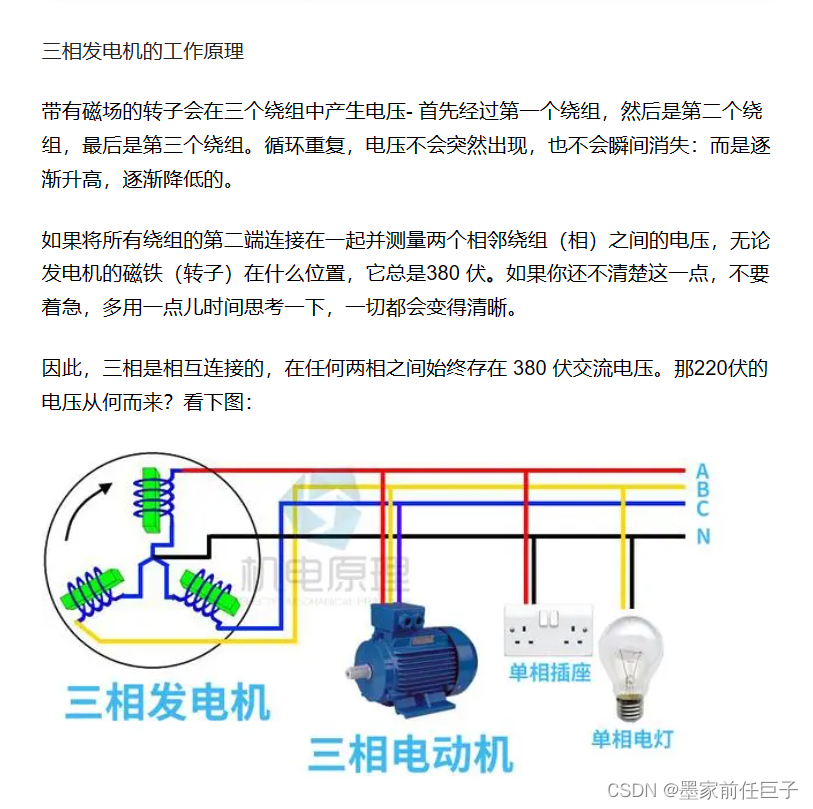

在三相发电机中：

百度安全验证

VDD、供电电压！GND 是地、BM是高频头供电电压、LW 、FW 、RW分别代表3个波段电压！

ECO.SW 通常是经济模式（Economy Mode）的简称，是一种控制系统，可以根据发电负载的需求自动调整发电机的输出功率，以提高燃油效率和降低噪音。当发电机系统中的 ECO.SW 开关打开时，发电机将根据负载需求自动调整输出功率，并在负载较轻时降低燃料消耗。

ACTIVATE.SW 通常是激活开关的意思，是指用于启动或激活某些发电机系统或功能的开关。例如，在某些机型的发电机系统中，ACTIVATE.SW 开关可能用于激活电子速度控制器（Electronic Speed Controller），以便控制发电机的输出电压和频率。

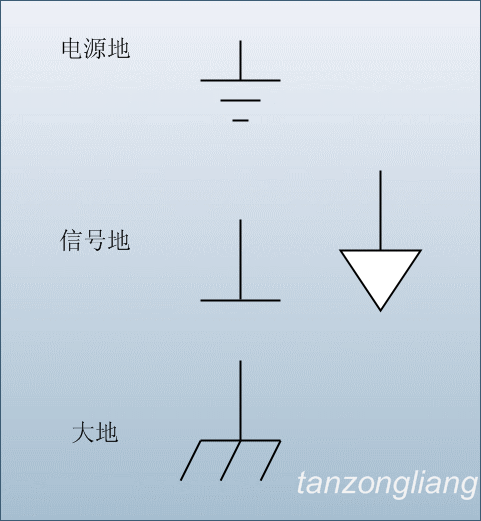

电路中的“地”主要有三种，电源地、信号地，大地，符号分别是：

在电路中，“地”主要分为电源地、信号地和大地，它们的作用和用途略有不同：

1. 电源地：电源地是指电路中用于连接电源负极的地线。电源地主要用于保护电路安全，避免电源波动和电磁干扰对电路造成影响，以及降低电路中的噪声和干扰。

2. 信号地：信号地是指电路中用于连接信号引脚的地线。信号地主要用于保证信号的质量和稳定性，减少信号的噪声和干扰，避免信号失真和误差。

3. 大地：大地是指地球作为整个电路的参考电位。在一些高精度的测量或控制系统中，需要将电路中的一个引脚连接到地球大地，以确保电路的准确性和稳定性。大地通常是与信号地和电源地相连的。

需要注意的是，电源地、信号地和大地都是电路中的重要概念，它们的连接和布局应该符合相关的标准和规范，以确保电路的安全、可靠和稳定性。在设计和布线电路时，应该根据实际需求和特点选择合适的地线连接方式，并进行必要的测试和检查，以确保电路的性能符合要求。

开关信号、模拟信号、脉冲信号

1. 开关信号：开关信号是一种二进制信号，只有两种状态：开、关。开关信号只能用于数字电路的控制，不能够传输数据。例如，开关电灯，开关信号控制电灯的开关状态。 2. 模拟信号：模拟信号是一种连续变化的信号，可以表示任何数值，包括实数和复数。模拟信号可以传输数据和控制电路。例如，音频信号就是一种模拟信号，可以传输声音数据。 3. 脉冲信号：脉冲信号是一种短暂的信号，它的持续时间很短，通常只有几微秒或几毫秒。脉冲信号可以用来传输数字信息或控制电路。例如，计算机中的时钟信号就是一种脉冲信号，用来同步各种操作。

PWM

PWM是脉宽调制（Pulse Width Modulation）的简称，它是一种模拟信号的调制方式。在电气中，PWM是通过对一定幅度、频率的脉冲信号的宽度进行调制来获得模拟信号的一种技术。 具体来说，PWM信号的宽度是通过不断改变脉冲的占空比（高电平和低电平的时间比率）来实现的。该技术可用于数字与模拟信号之间的转换，如DC电机的变速、LED的调光等方面，也可以用于音频放大器、无线通信等方面。 在实际应用中，PWM技术可以通过数字/模拟集成电路中的计数器、比较器、输出缓冲器等元器件来实现。通过调节PWM的占空比，可以控制输出信号的电平大小，从而实现对被控设备的控制。

电磁干扰（EMI）

电磁干扰（EMI）是指在电磁场作用下，电子设备之间发生的相互干扰。这种干扰可能产生响声、图像扭曲、数据丢失、死机等问题，严重时会对设备造成损坏。以下从一个专业工程师的角度分析电磁干扰产生的原因和解决对策。

1. 电磁辐射

电磁辐射是电磁波在空间中的传播，可能产生干扰。它的强度与频率、发射功率、天线类型及位置等因素有关。一些高频设备，如无线电设备、卫星通信设备等较容易产生电磁辐射，应采取合适的抑制措施。

解决对策：应在设计阶段处置电磁辐射问题，如优化天线设计、减小频段、增加辐射阻抗等。若确实无法避免电磁辐射，可采取屏蔽和过滤等措施减小电磁波的干扰效应，如添加金属屏蔽盒、使用滤波器模块等。

2. 电磁感应

电磁感应是指一个电路或元件由于其周围存在强电场或磁场而发生电或磁效应，从而产生干扰。如当A设备开关瞬间关闭时，会在电路中产生瞬态电流变化，这种变化可能破坏相邻电路中的电子器件。

解决对策： 可在关键区域使用屏蔽材料，如添加芯片上的短接线或者使用地线，利用储能器将瞬态电压转到储能器上或在转换电路中加入减薄二极管等。

3. 电气静电

电气静电指无规律地分布在一个电介质表面所形成的电荷，当电荷发现道路时会产生电磁干扰作用。

解决对策： 可使用抗静电材料来消除或减少电气静电。如热塑塑料、聚苯胺等。在设备之间增加接地线，也可以减少电气静电。

综上所述，电磁干扰是一个比较复杂的问题。要避免电磁干扰的影响，应在设计、材料、抗干扰等方面做好全方位的预防工作，以提高设备的可靠性和抗干扰能力。

负荷种类

文心一言解释

负荷种类指的是电路中的负载类型，包括感性、阻性和容性。这些负载类型描述了电路中负载的阻抗特性。

• 感性负载指的是由线圈等具有自感现象的元器件组成的负载。在交流电路中，感性负载会产生电感作用，使得电流滞后于电压，产生相位差。感性负载的阻抗大小与频率有关，随着频率的增大，感性负载的阻抗值也会增大。当频率无限高时，感性负载的阻抗趋近于无穷大。
• 阻性负载指的是由电阻器等纯电阻元器件组成的负载。在交流电路中，阻性负载不会产生相位差，电流与电压同相位。阻性负载的阻抗大小与频率无关，仅与电阻值有关。在直流电路中，阻性负载的阻抗等于其电阻值。
• 容性负载指的是由电容器等具有电容现象的元器件组成的负载。在交流电路中，容性负载会产生电容作用，使得电流超前于电压，产生相位差。容性负载的阻抗大小与频率有关，随着频率的增大，容性负载的阻抗值会减小。当频率无限高时，容性负载的阻抗趋近于零。

在电工或电子行业中，通常将电路中的负载分为纯电阻型、电感型和电容型，分别对应阻性负载、感性负载和容性负载。

ChatGPT-4.0 解释

负荷种类通常指的是电气系统中的不同类型的负荷。在电气系统中，负荷是指消耗电能的设备或元件。根据负荷的特性，它们可以分为感性负荷、阻性负荷和容性负荷。下面是对这三种负荷的简要解释：

1. 感性负荷：感性负荷主要是指具有磁场的负荷，例如电动机、变压器等。这些负荷在工作时会产生磁场，从而导致电流和电压之间存在相位差。感性负荷通常会导致电流滞后于电压。

2. 阻性负荷：阻性负荷是指电阻性元件，如电热器、灯泡等。在阻性负荷中，电流和电压之间没有相位差，它们是同相的。阻性负荷的功率因数为1，这意味着所有消耗的电能都被转化为有用功率。

3. 容性负荷：容性负荷主要是指具有电容的负荷，如电容器、电缆等。这些负荷在工作时会产生电场，从而导致电流和电压之间存在相位差。容性负荷通常会导致电流超前于电压。 在实际电气系统中，负荷通常是这三种类型的组合。了解不同类型的负荷有助于更好地分析和设计电气系统，以提高系统的性能和效率。
