S7 PLC之间的MPI通信方式

MPI网络概述

MPI是多点接口（Multi Point Interface）的缩写，每个S7-300/400 CPU的第一个通信接口都集成了MPI通信协议，MPI的物理层是RS-485,最大传输速率为12Mbit/s(最大传输速率与CPU型号有关)，默认的传输速率为187.5kbit/s。

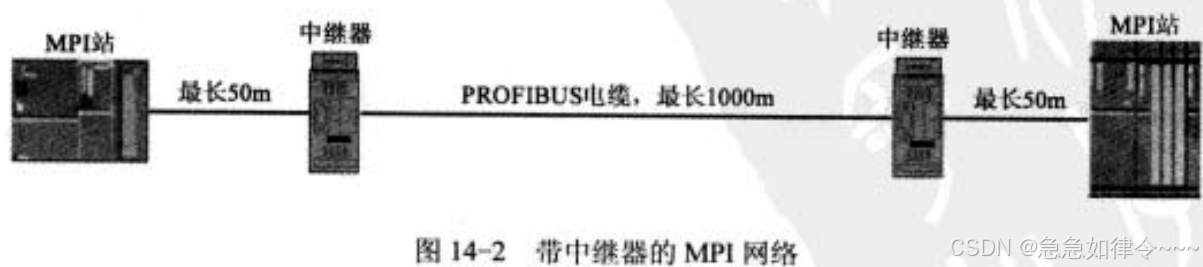

MPI站点到中继器的最大距离为50m,中继器之间的最大距离为1000m,最多可以加10中继器，如果在两个中继器之间有MPI站点，每个中继器只能扩展50m。

MPI网络使用PROFIBUS总线连接器和PROFIBUS总线电缆。同Profibus一样位于网络终端的站点，应将其终端电阻扳倒On位置，中间站点扳倒Off位置。

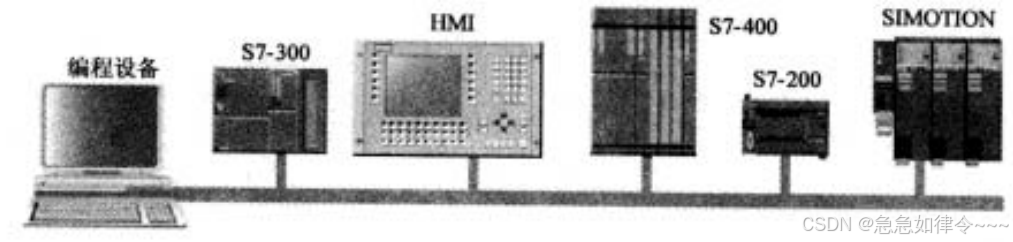

同一网络中各MPI节点的地址（0-126)不能重叠，编程设备、人机界面和CPU的默认地址分别为0、1、2。MPI网络最多可以连接125个站，S7-300的功能模块（FM）和通信模块（CP）有自己的MPI地址，S7-400只有CPU有MPI地址，其他模块没有MPI地址。

MPI通信服务

MPI网络提供下列通信功能：

1）PG/OP（编程器/操作面板）通信功能

2）小数据量的全局数据（简称GD）通信，S7-300通信数据量22B，S7-400数据量54B

3）最多76B的小数据量S7基本通信

4）内置的、经济的S7通信。

常见的几种PLC之间MPI通信方式：

1）全局数据通信，只需要在NetPro中组态不需编程

2）S7基本通信（不需要组态），包括需要双方编程的S7基本通信和只需一个站编程的S7基本通信

3）需要组态的S7通信，在MPI网络中S7-300PLC只能做服务器，S7-400PLC既可做服务器也可以做客户端。
