Navicat&PowerDesigner分别创建数据模型

一.Navicat创建数据模型

1.进入到Navicat界面，点击模型按钮，然后选择指定的数据库和版本，点击确定；

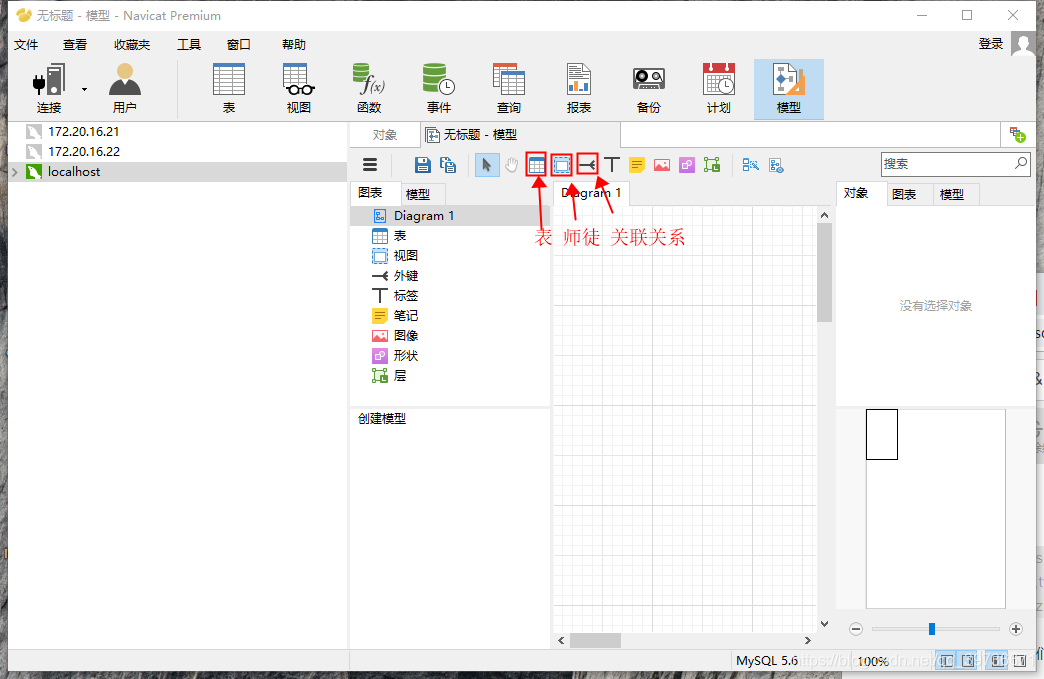

2.进入到创建模型界面，我们要熟悉几个按钮的作用；

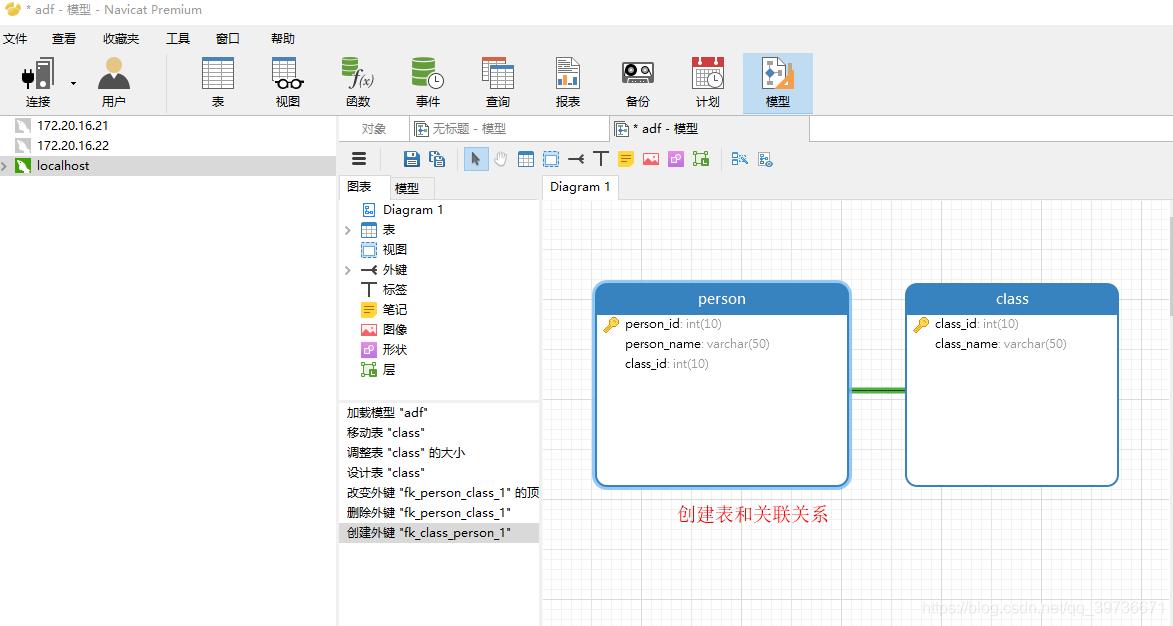

3.点击表按钮创建需要的表结构和关联关系；

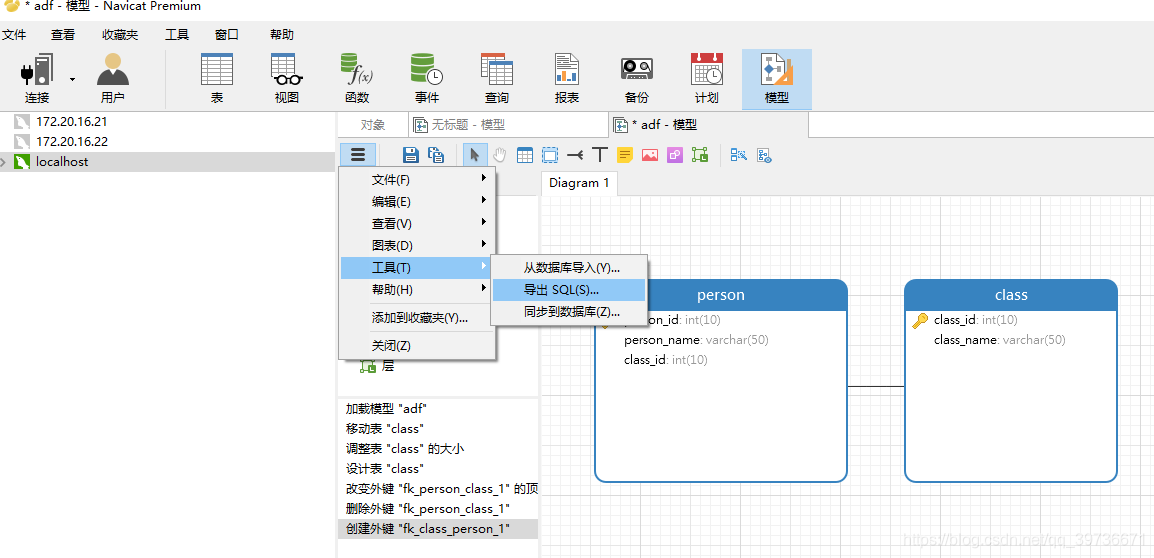

4.点击模型窗口中左侧菜单按钮》工具》导出sql;

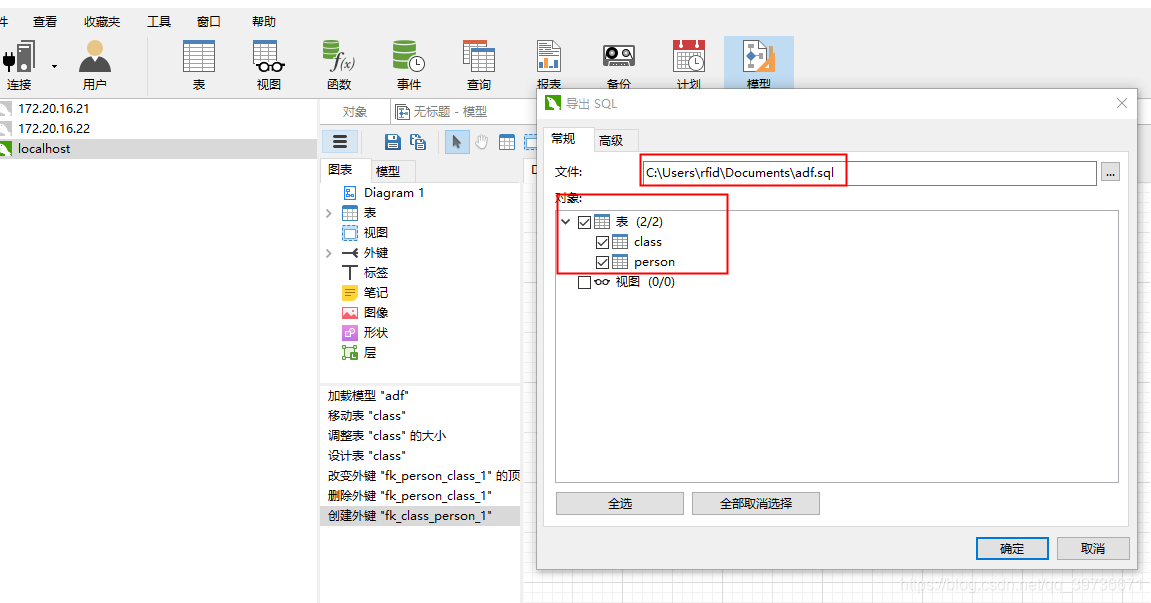

5.选择需要导出的表，然后确定，即可完成；

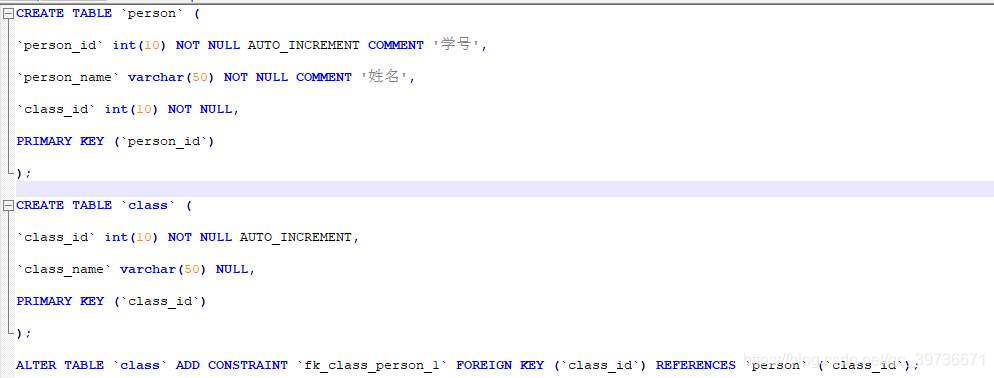

6.导出的sql结构如下；

二.PowerDesigner创建数据模型

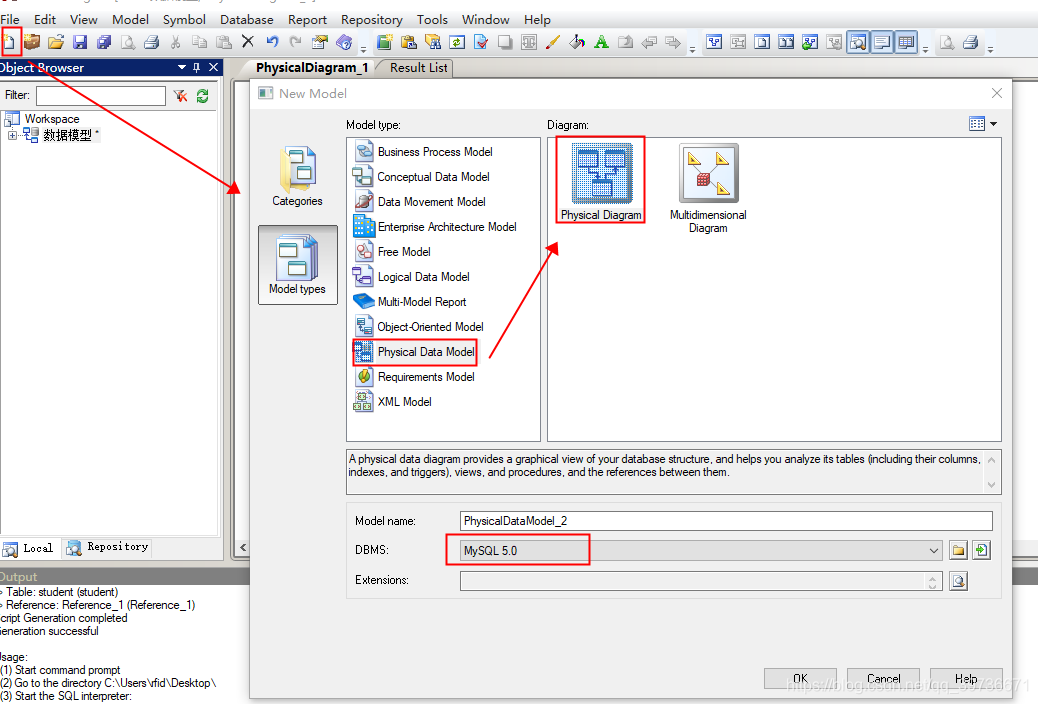

1.进入到PowerDesigner界面，点击新建按钮，选择模型类型》物理模型，然后选择指定的数据库，确定；

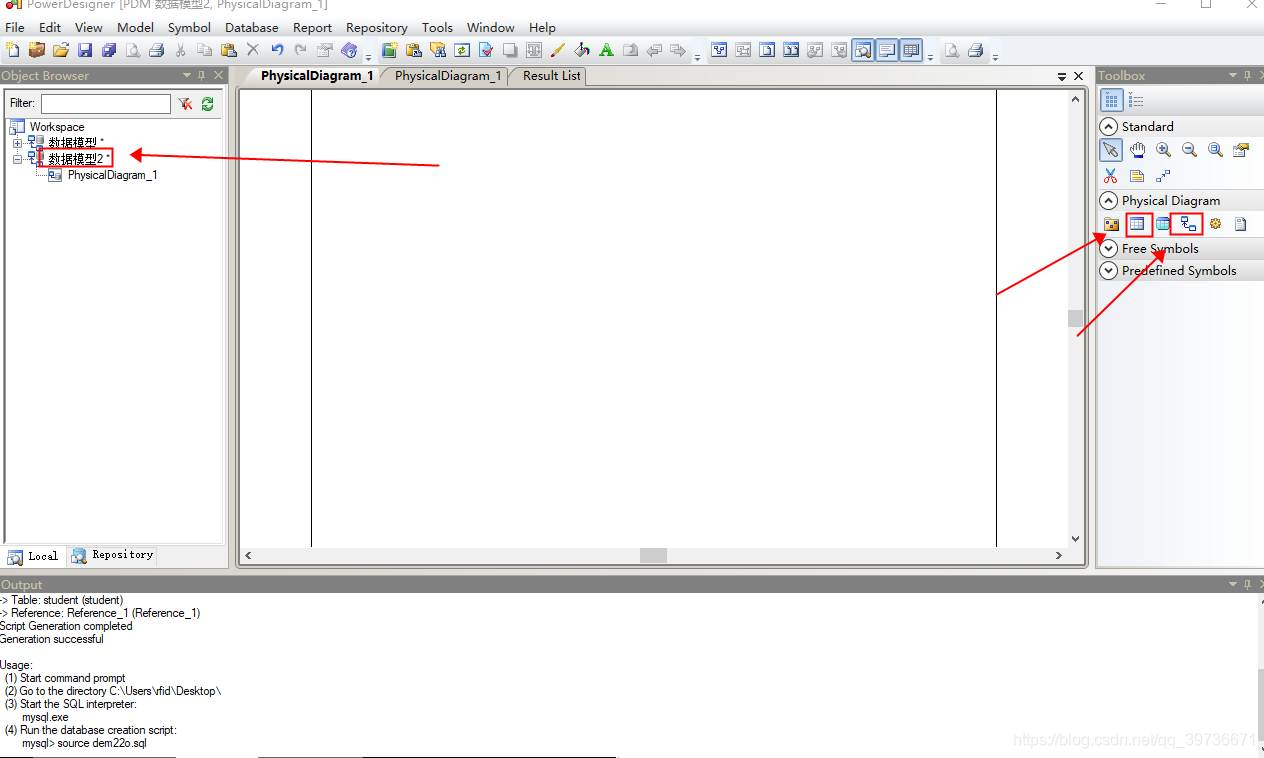

2.进入到物理模型界面，同样要熟悉几个按钮的使用，Entity(实体)和Relationship(关系)是最常用的；双击可修改模型名称；

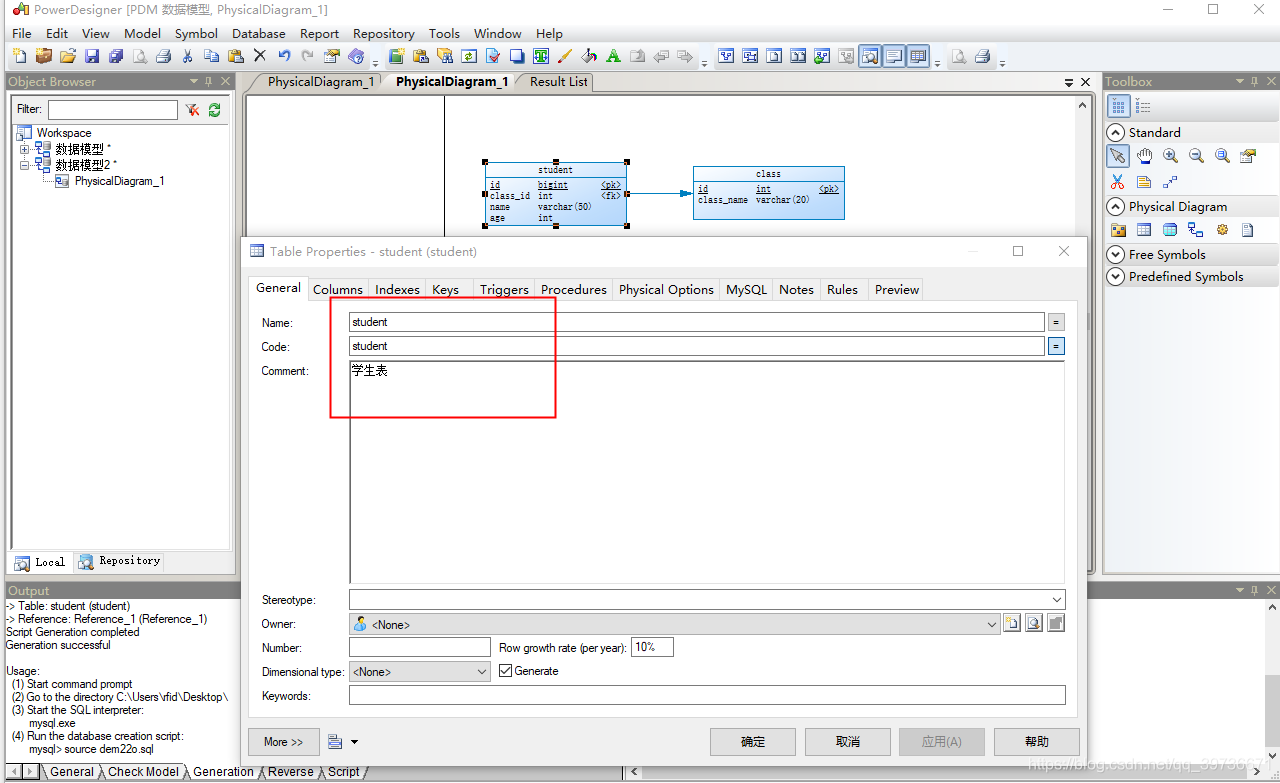

3.选中右边框中Entity实体功能，会出现下面这个方框，写name的时候，code自行补全，name可以是英文的也可以是中文的，但是code必须是英文的。

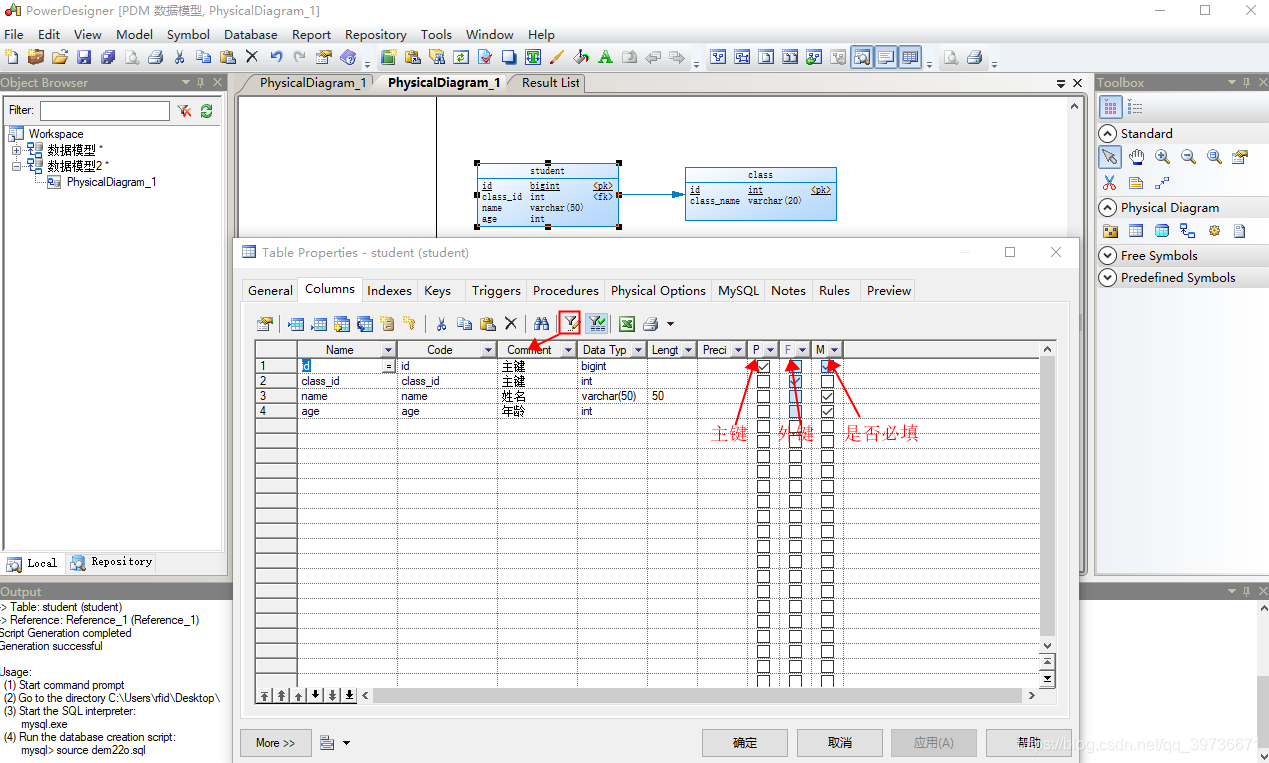

General中的name和code填好表名之后，就可以点击Attributes来设置name、code(字段名)，Data Type(数据类型) ，length(长度)
Name: 实体一般为中文如论坛用户
Code: 实体,一般用英文如XXXUser
Comment:注释
Domain域表示属性取值范围如可以创建10个字符的地址域
M:Mandatory强制属性，表示该属性必填。不能为空
P:Primary Identifer是否是主标识符，表示实体店唯一标识符
F:Foreign key:外键

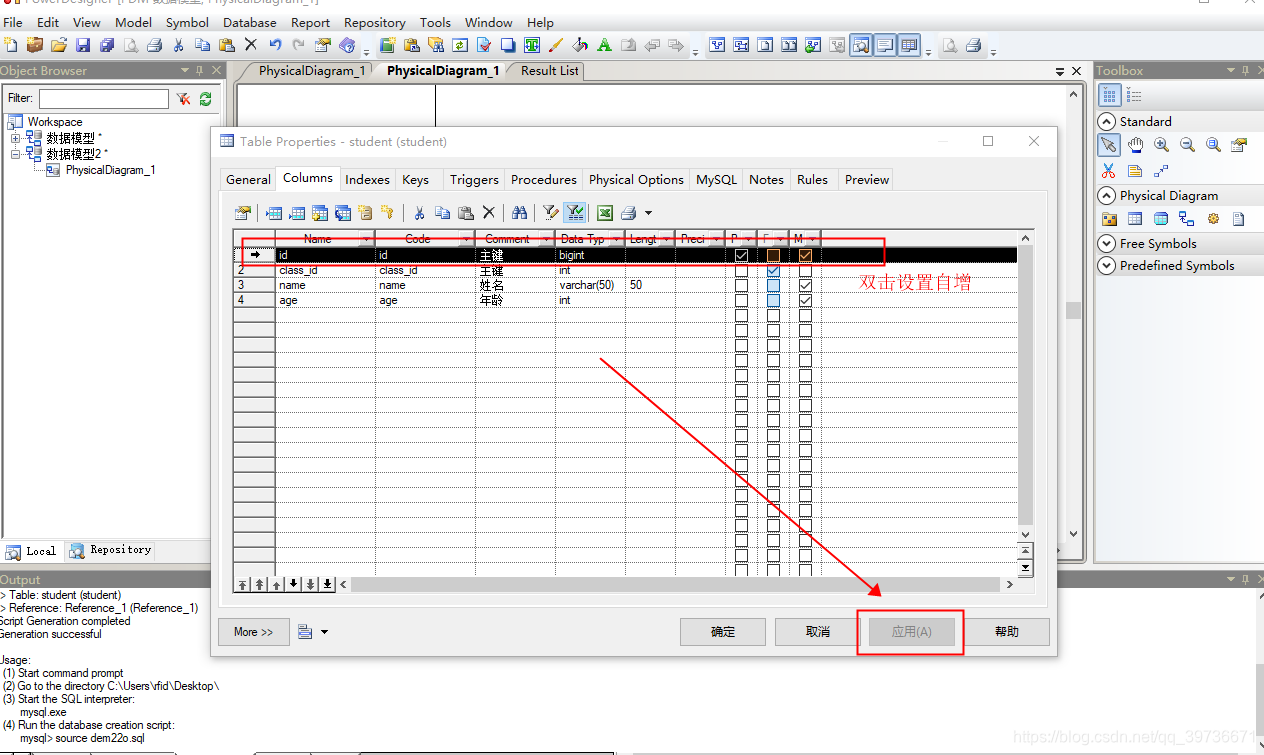

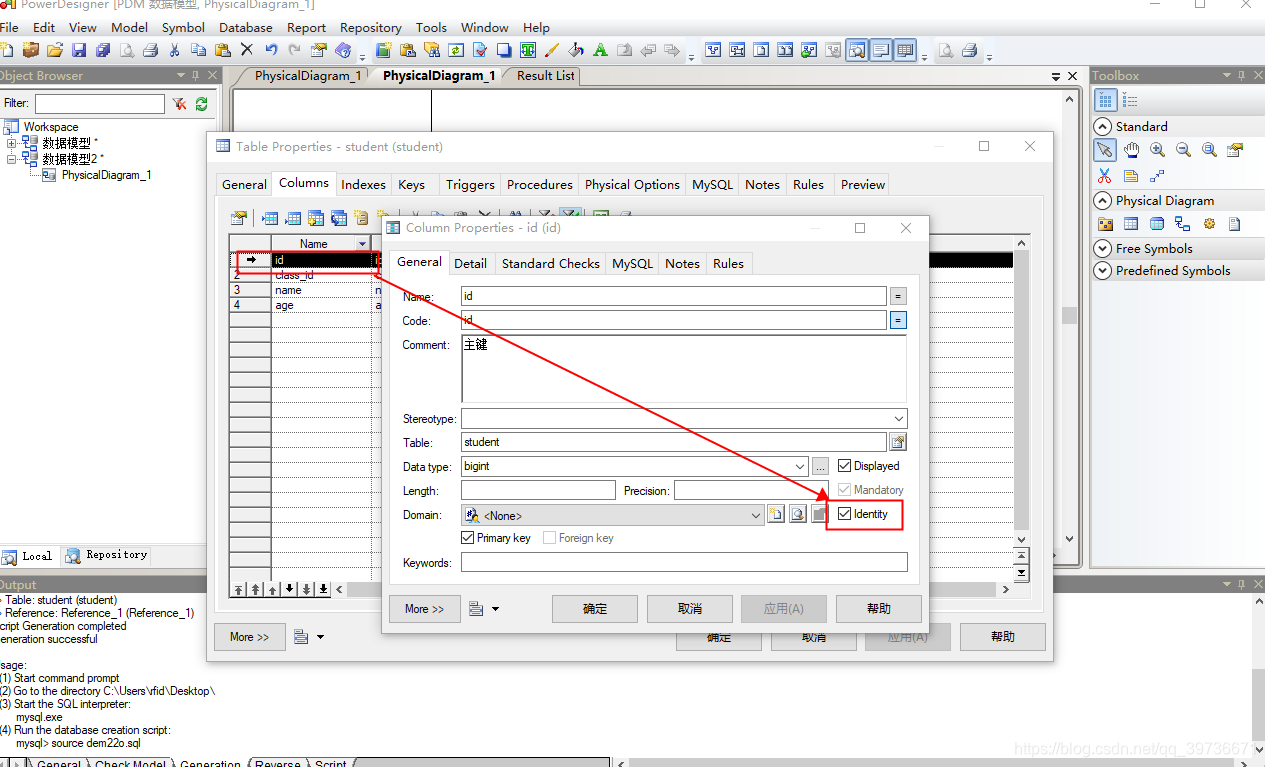

4.设置主键自增，设置好表结构后，点击应用按钮后，双击设置主键的行首，；

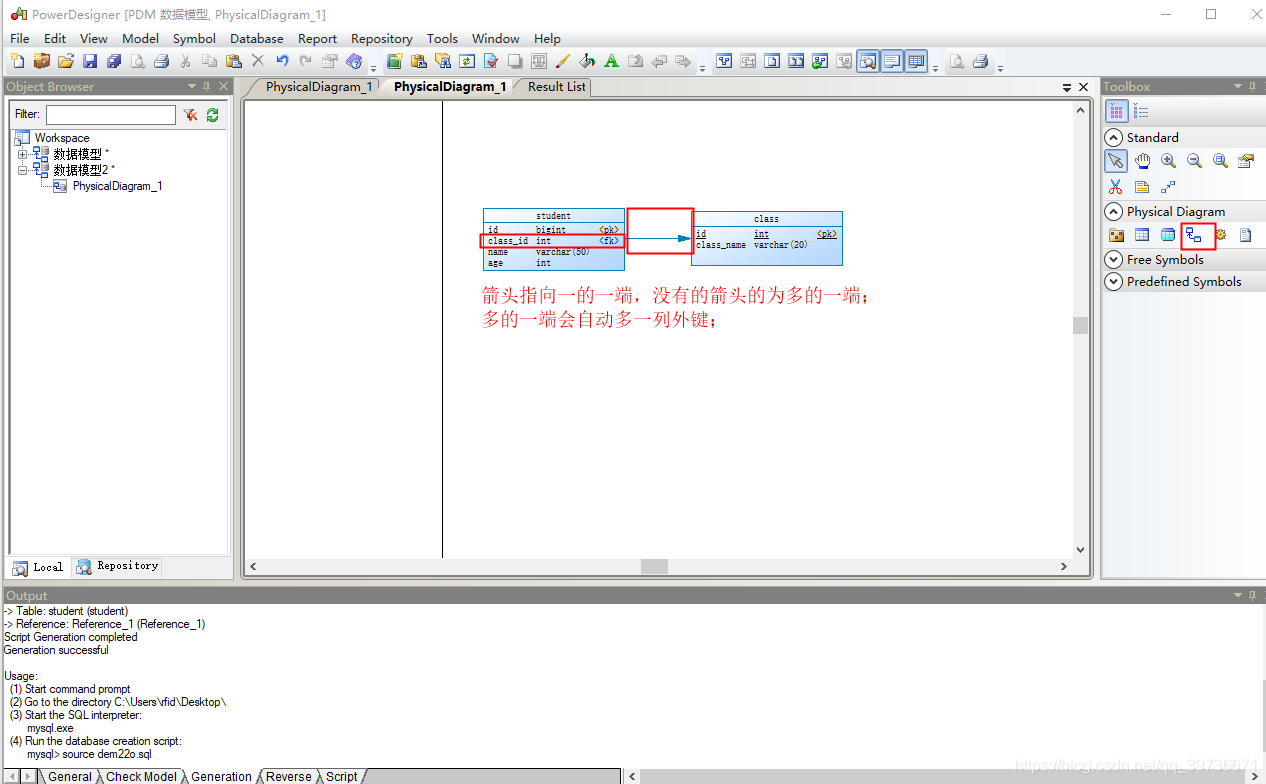

5.建立关联关系(有箭头的一方是一，无箭头的一方是多，要清楚一对多、多对一的关系)

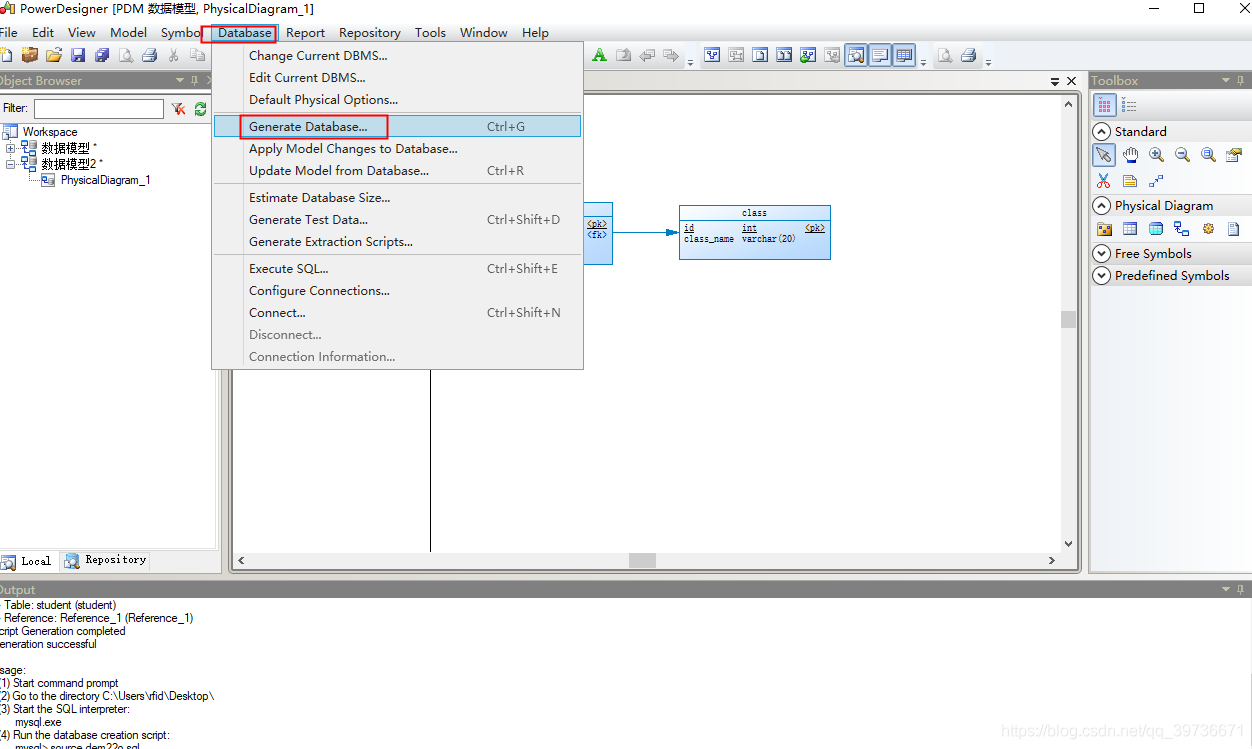

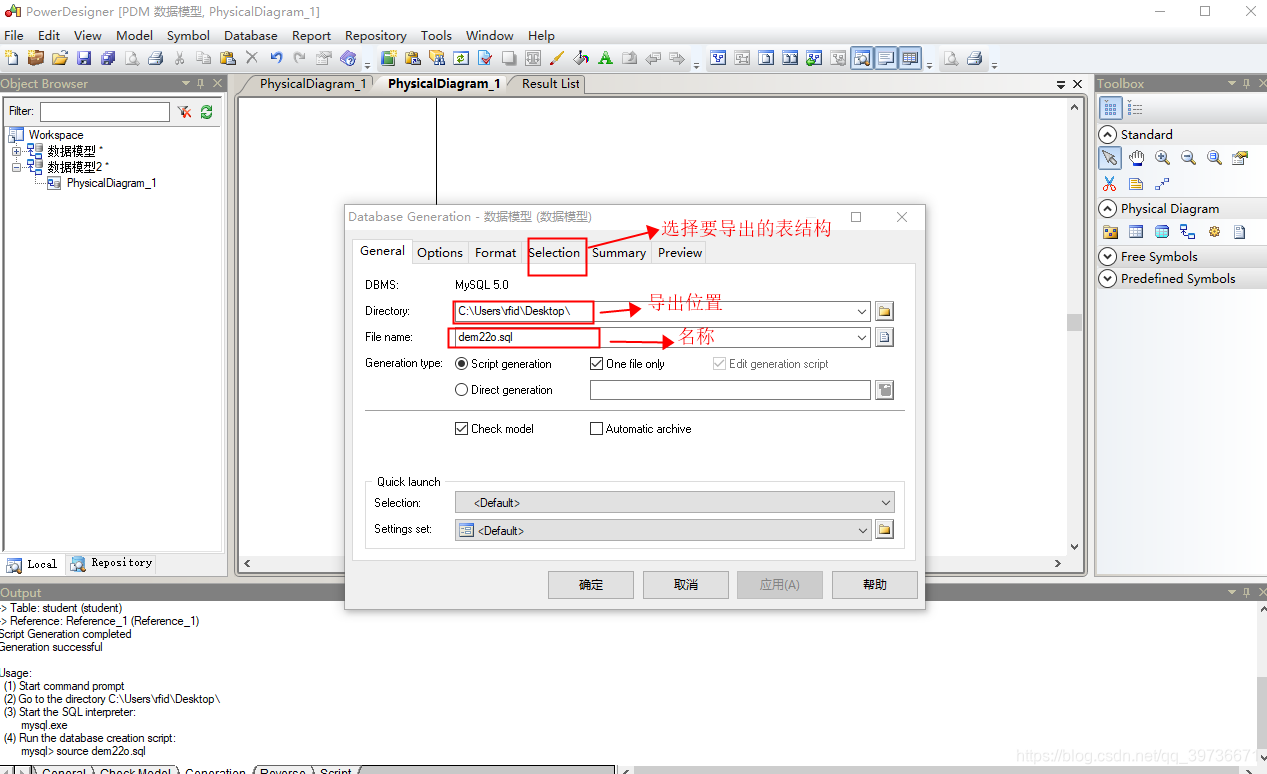

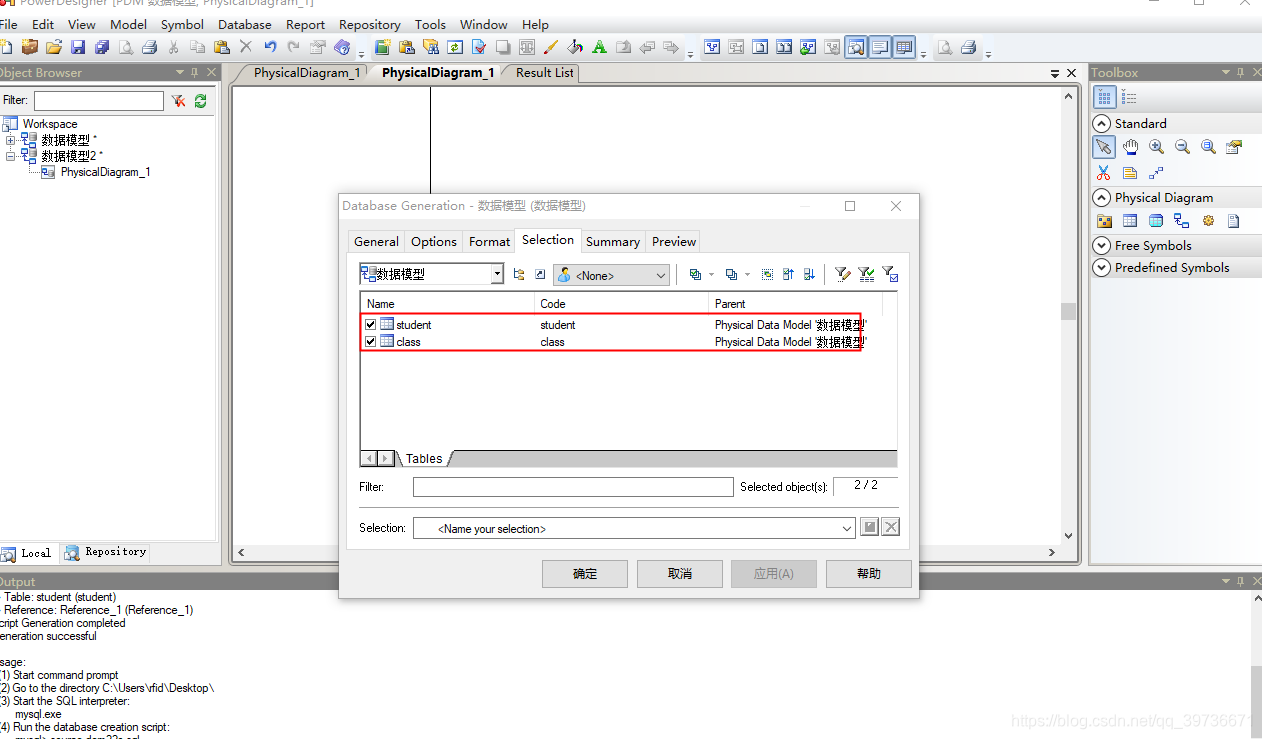

6.导出SQL，点击dataBase>Generate Datebase,弹出如下窗口；

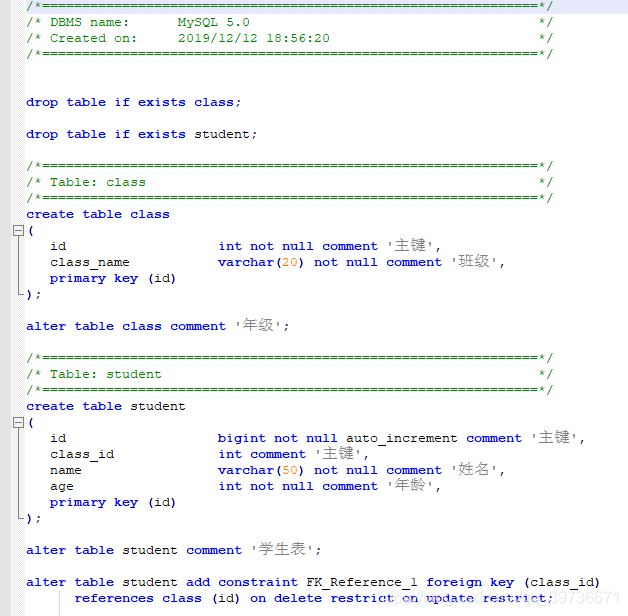

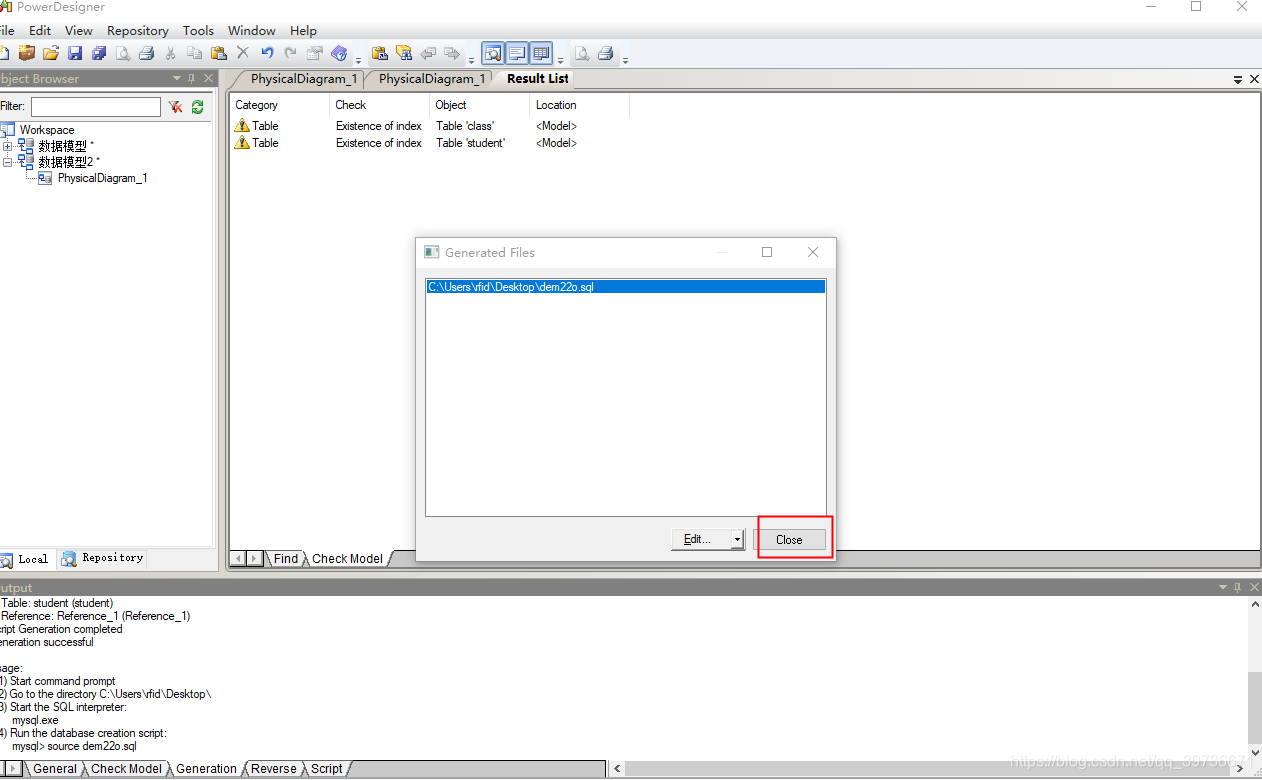

7.导出结果：

三.比较结构

结论：通过两种方式的导出sql结构对比发现，PowerDesigner的结构更加完整，设置数据模型的时候不要手动添加外键，只需要添加箭头(会自动添加)，Navicat需要自己手动维护，个人喜欢用PowerDesigner设置数据模型；
