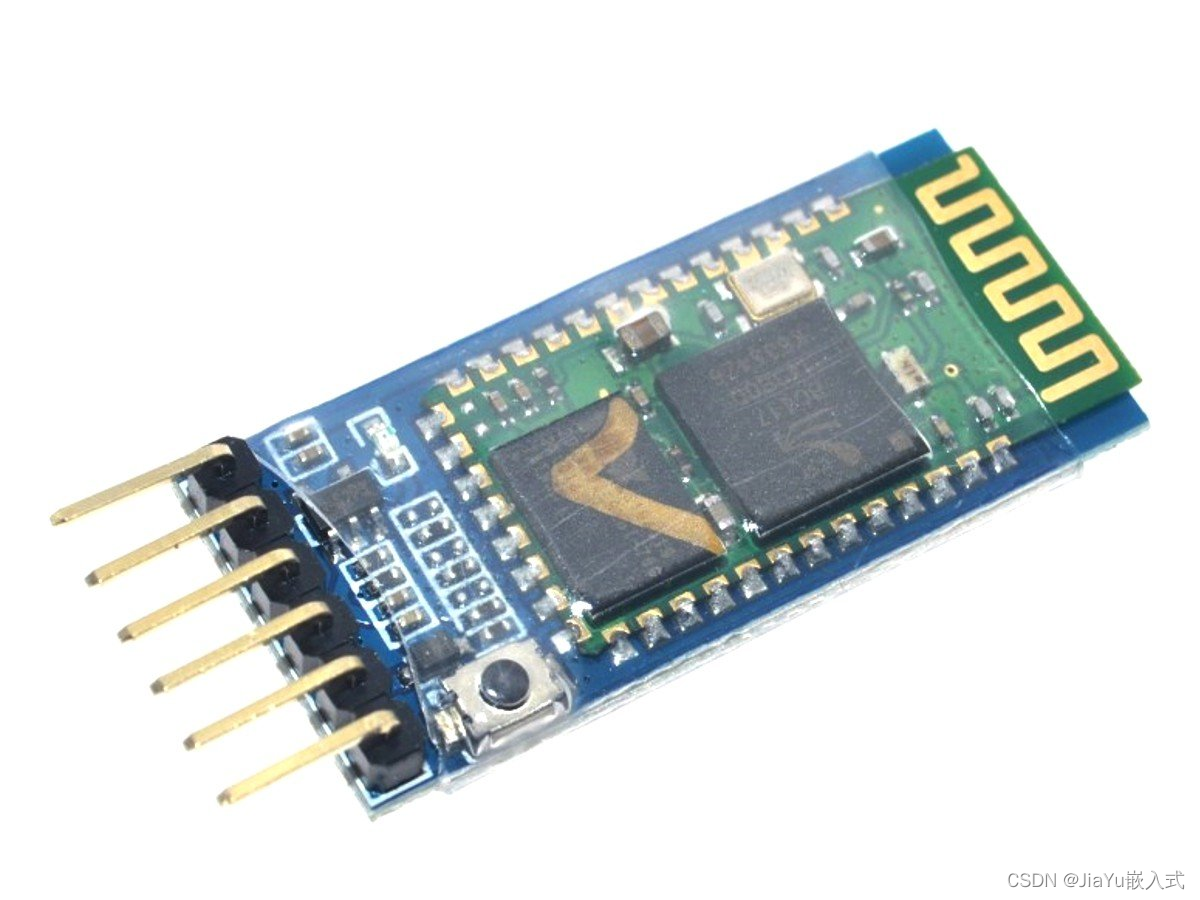

HC-06蓝牙模块使用方法

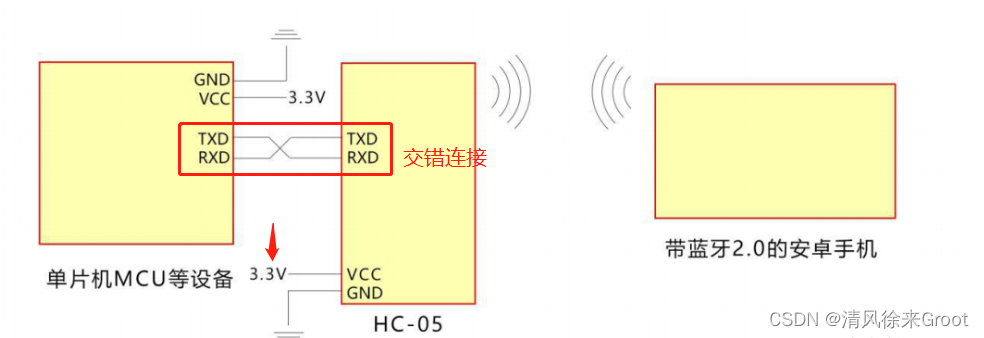

接线方式：

配套资料：

链接：https://pan.baidu.com/s/1_8-d1LoHuhpIBC9Ygu4aJQ

手机端蓝牙APP：HC蓝牙助手.apk
链接: https://pan.baidu.com/s/1f1haagRR4EuD8pscPs2rGg

 参考：

(1272条消息) HC-05/06蓝牙模块的原理及使用方法_hc-05蓝牙模块原理图_小小少年123的博客-CSDN博客

注意：蓝牙灯闪烁分析

如果您的HC-06蓝牙模块的灯正在闪烁，这可能表示它正在发送或接收数据。HC-06蓝牙模块的灯通常有不同的闪烁模式来指示不同的状态。以下是一些常见的情况：

1. 初始连接：当您首次将蓝牙模块与设备进行配对时，HC-06的灯可能会快速闪烁，表示正在等待配对成功。

2. 已连接：一旦成功连接到另一个蓝牙设备（例如手机或电脑），HC-06的灯可能会周期性地闪烁，表示已经建立了蓝牙连接。

3. 数据传输：当蓝牙模块发送或接收数据时，灯也会闪烁。闪烁的频率和模式可能因不同的数据传输速率和协议而有所不同。

如果您担心HC-06蓝牙模块存在问题，可以尝试以下操作：

1. 断电重启：将供电断开几秒钟，然后重新接通。这将重置模块并可能解决临时问题。

2. 检查连接：确保蓝牙模块正常连接到您的设备，并且设备上的设置和配置正确。

3. 检查连接线：确保蓝牙模块与其他电路正常连接。检查连接线是否松动或插入错误。

4. 配置蓝牙模块：您可以尝试使用AT指令通过串口对HC-06蓝牙模块进行配置。具体的指令可以在HC-06的数据手册中找到。

如果以上步骤都没有解决问题，可能需要进一步诊断或更换蓝牙模块。
