PADS2.4输出光绘文件教程

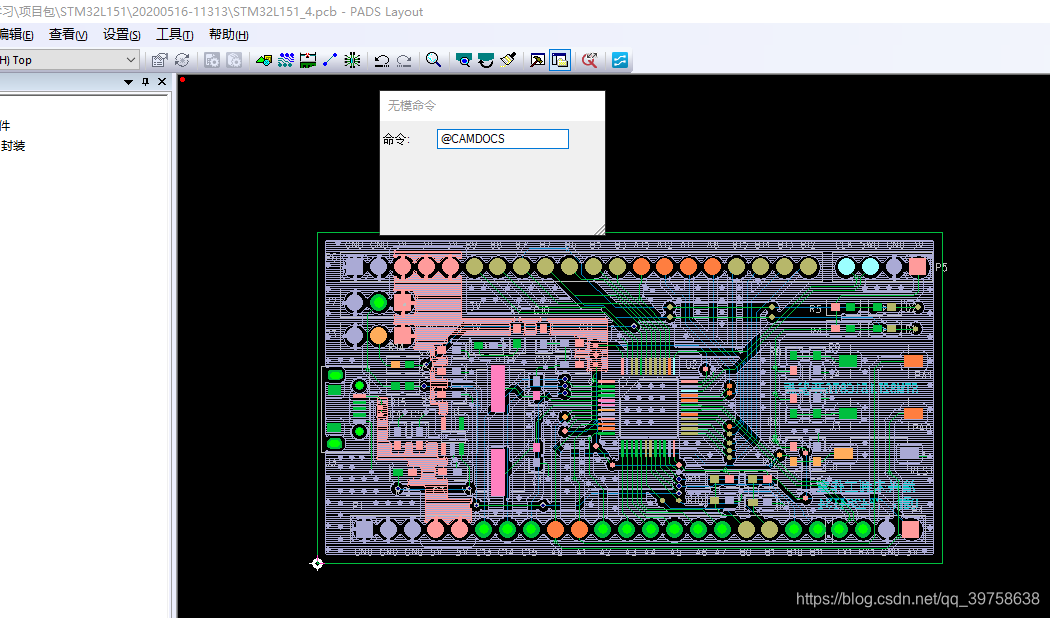

1、打开layout工程，随便输入按键，打开无模命令框，并输入@CAMDOCS命令，软件自动添加使用的层

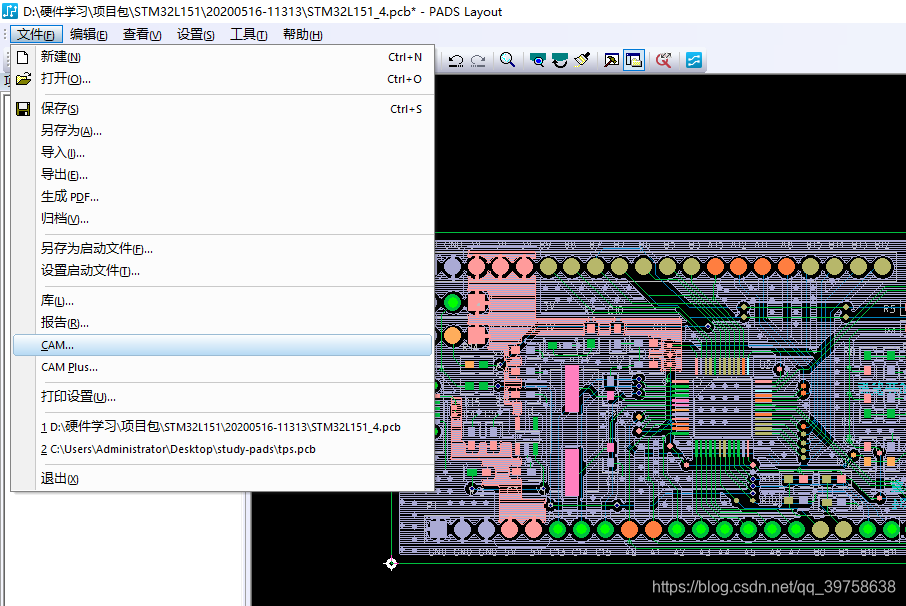

2、打开CAM选项

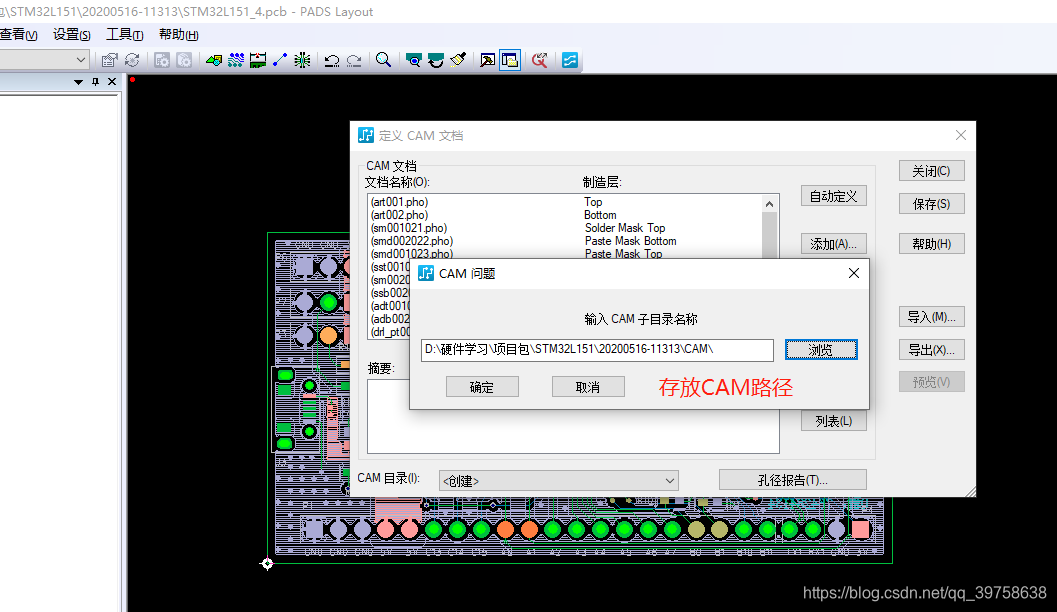

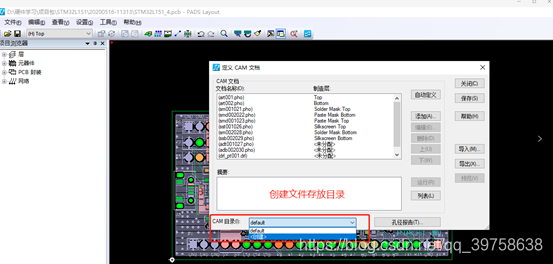

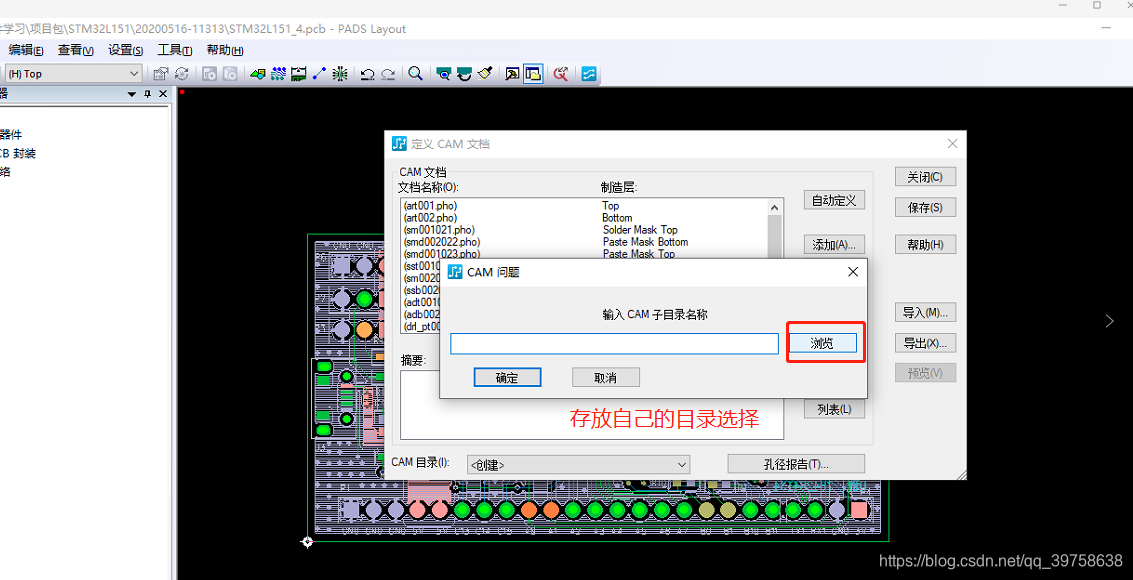

3、创建光绘文件保存路径

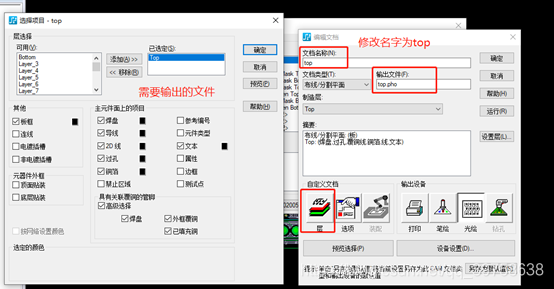

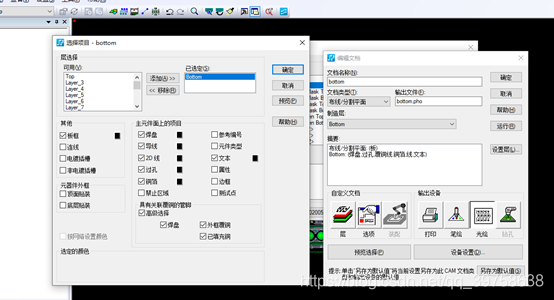

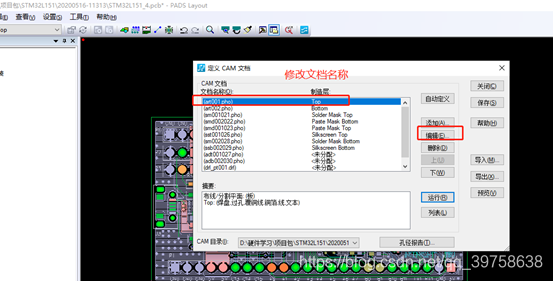

4、修改CAM文件布线顶层和底层

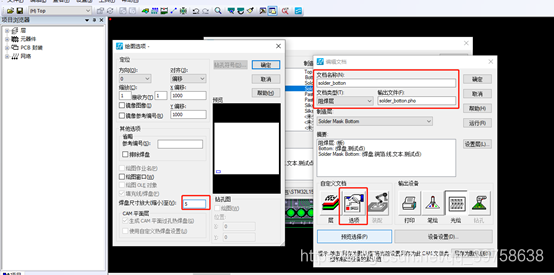

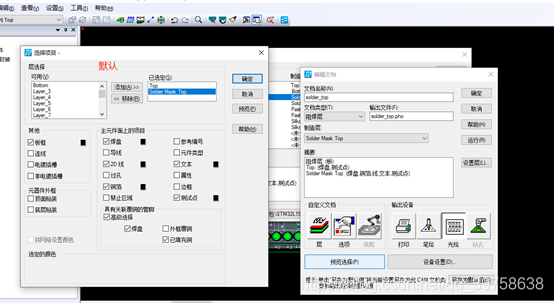

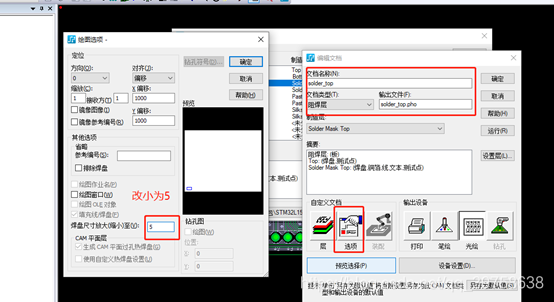

5、修改CAM文件阻焊层顶层和底层

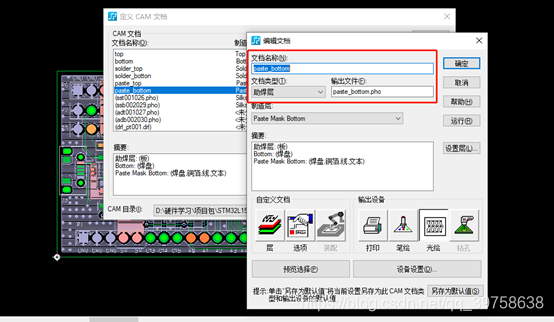

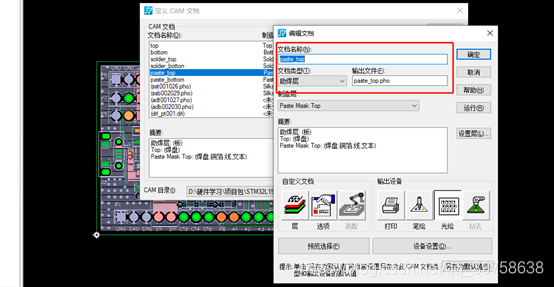

6、修改CAM文件助焊层顶层和底层

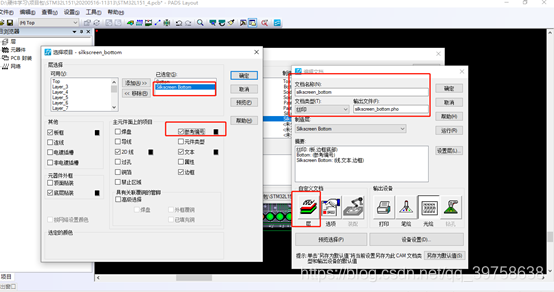

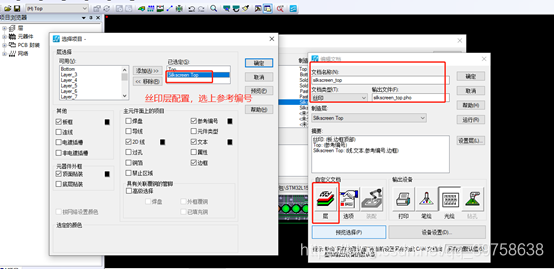

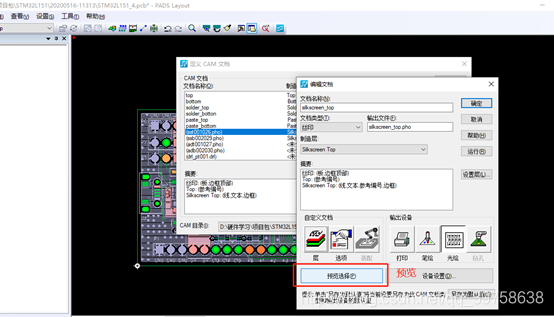

7、修改CAM文件丝印层顶层和底层

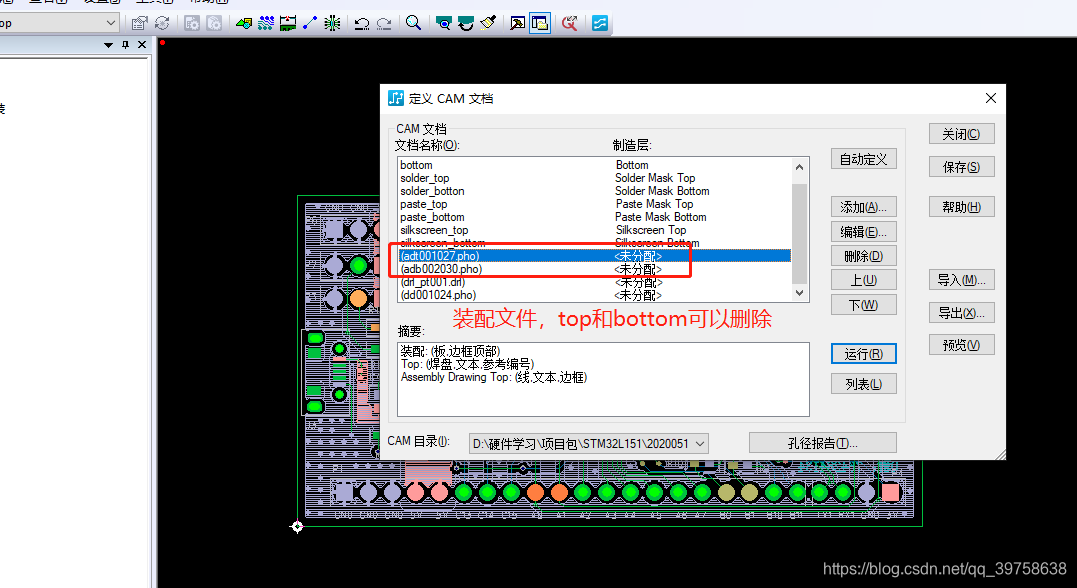

8、删除装配文件

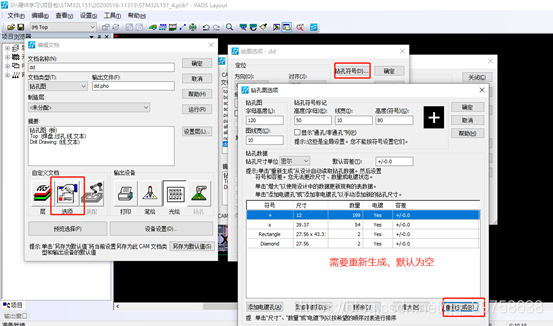

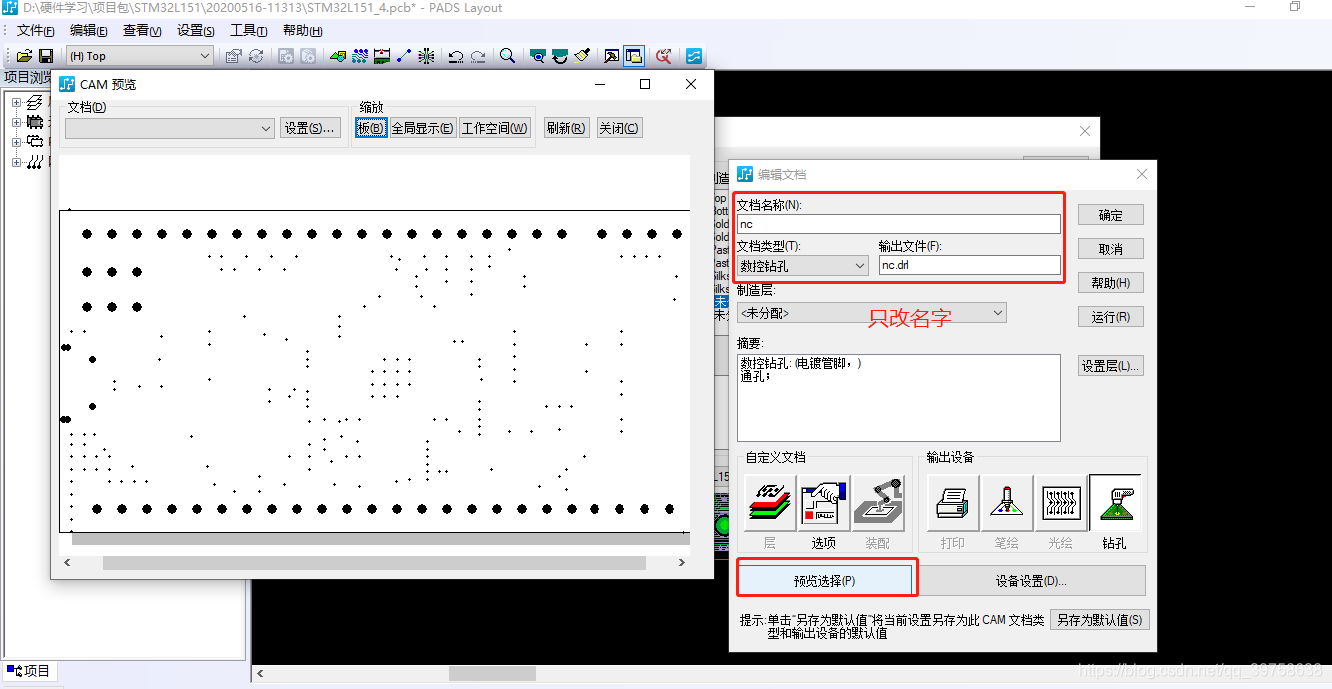

9、输出钻孔文件和钻孔图，钻孔图的钻孔符号需要重新生成

（1）钻孔文件

（2）钻孔图

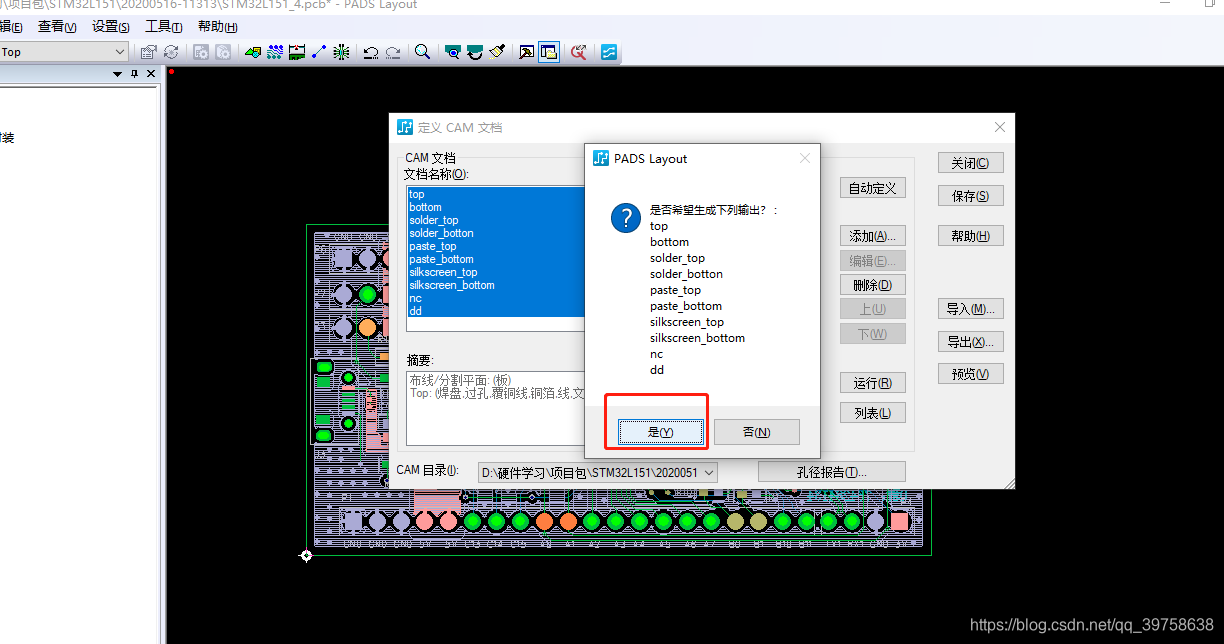

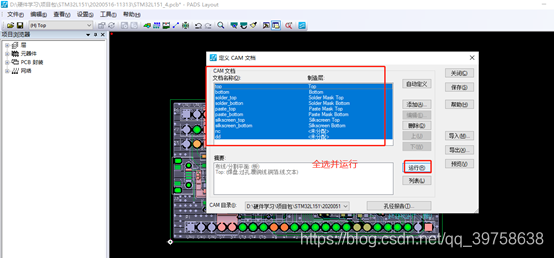

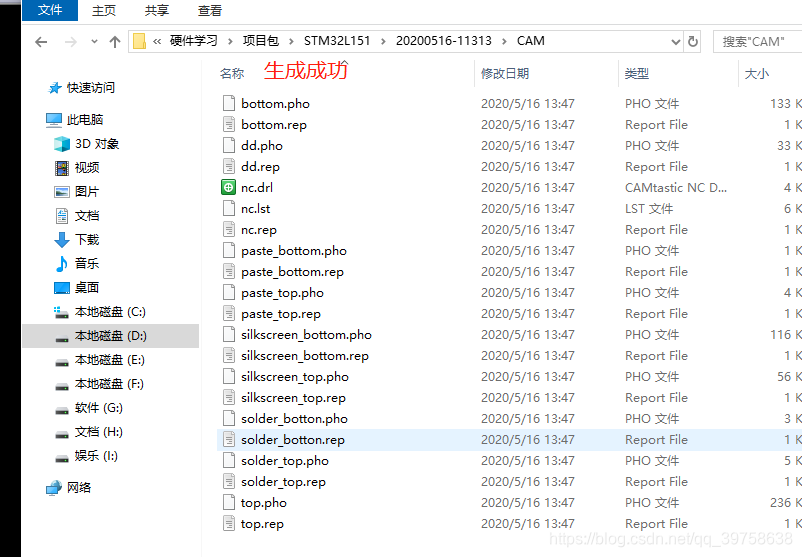

10、生成CAM文件，运行

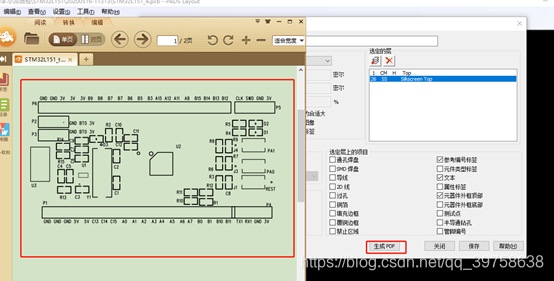

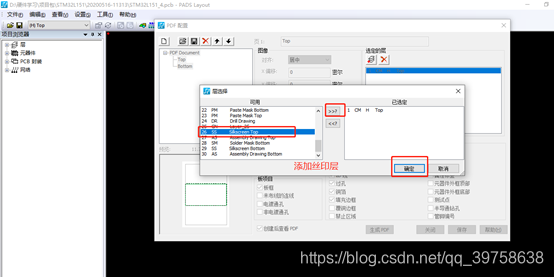

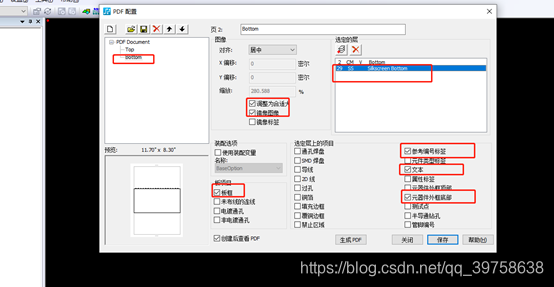

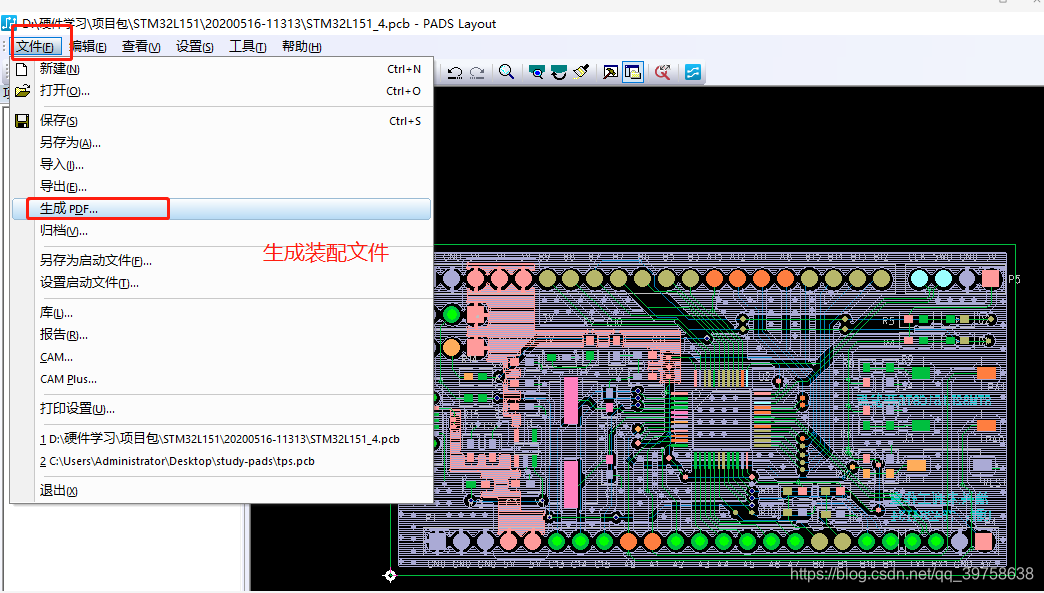

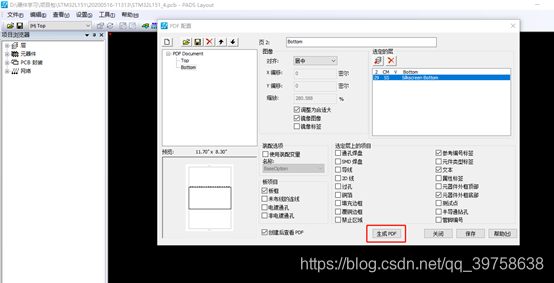

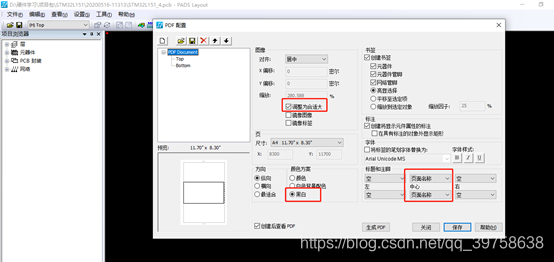

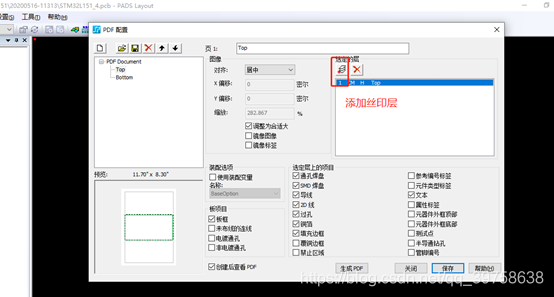

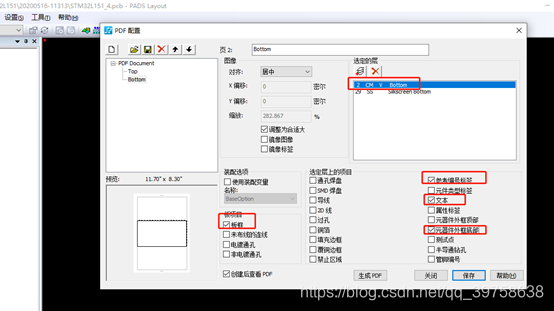

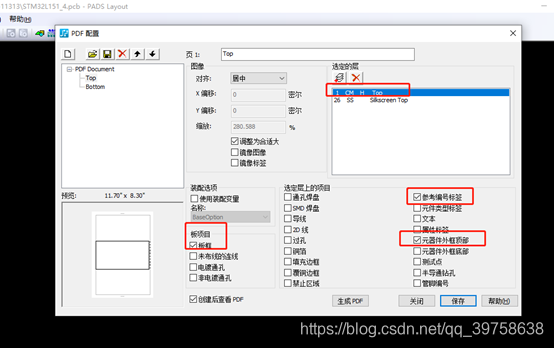

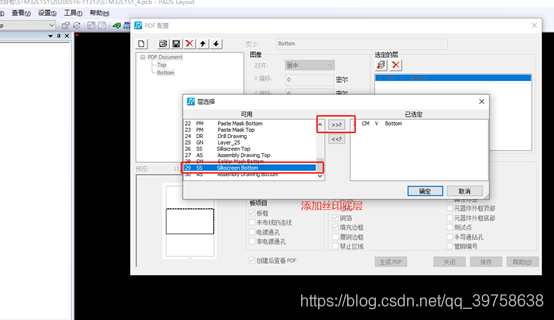

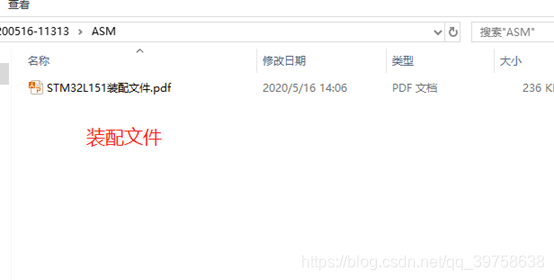

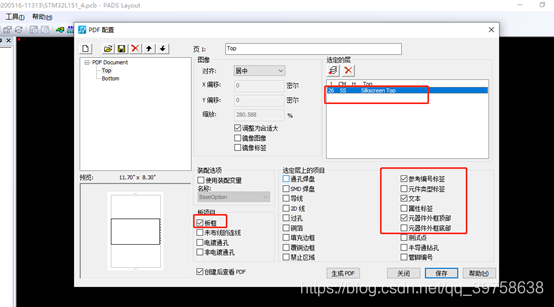

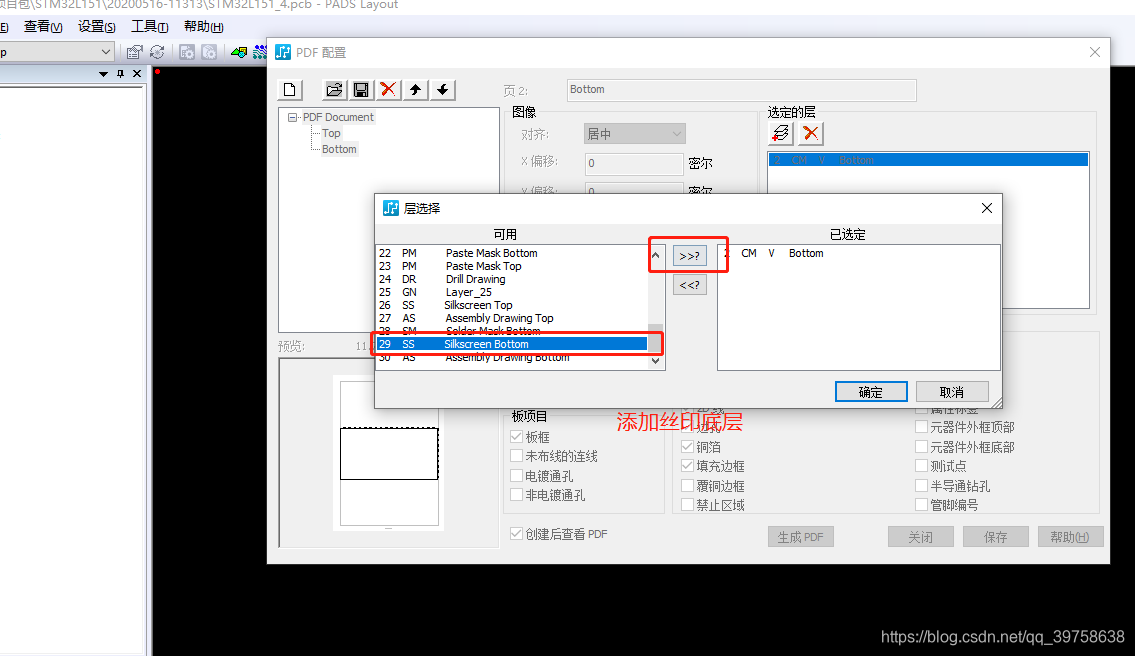

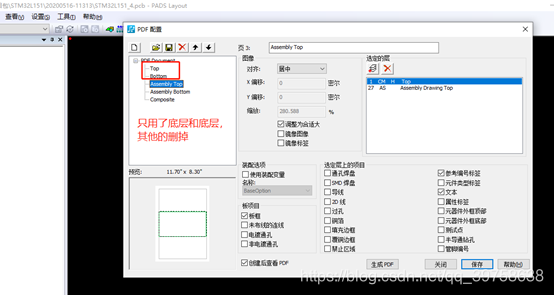

11、生成装配文件

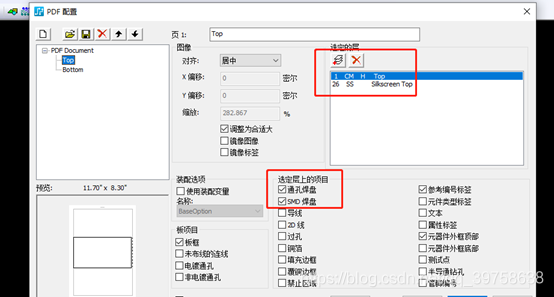

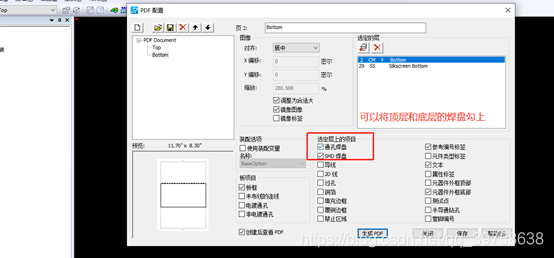

（1）可以将焊盘也输出，方便观察

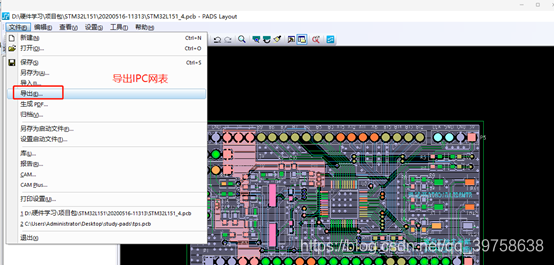

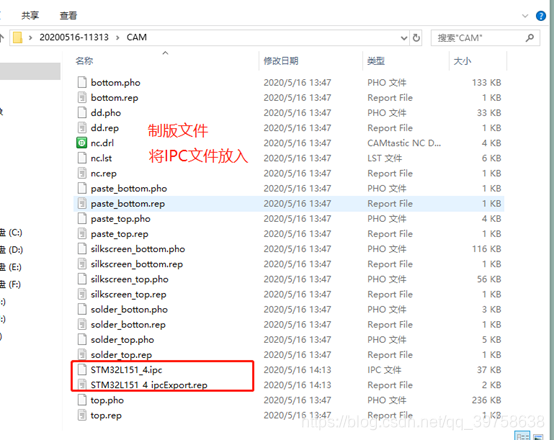

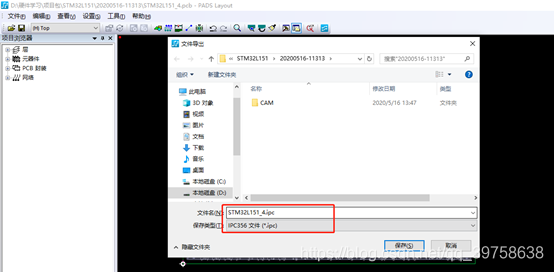

12、输出IPC文件

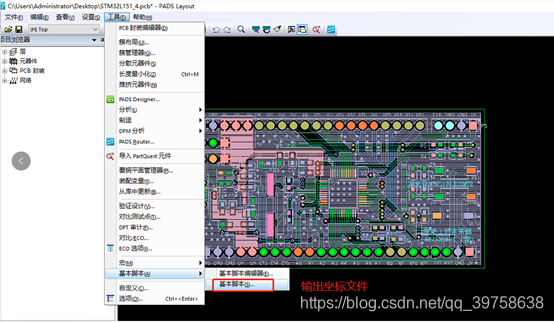

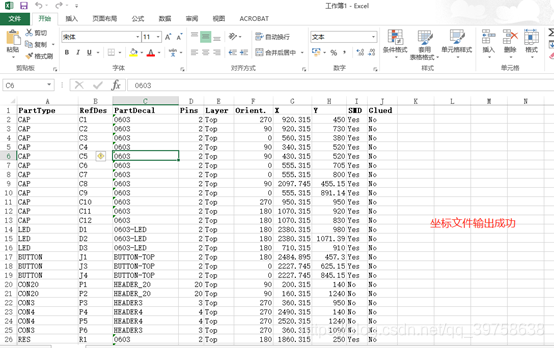

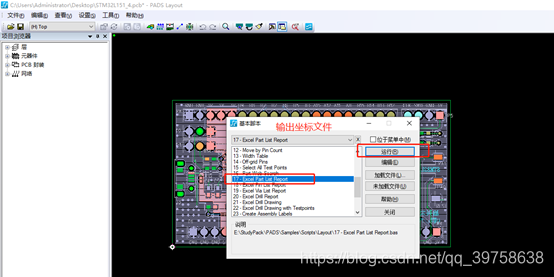

13、输出STM坐标文件，选择基本脚本下的17项，软件自动创建EXCLE表格

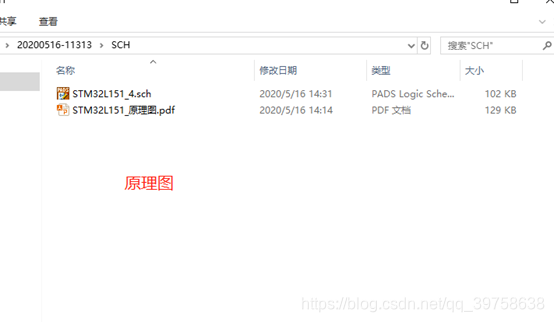

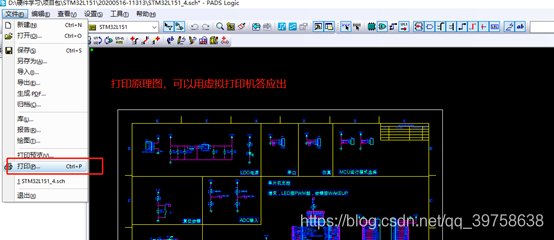

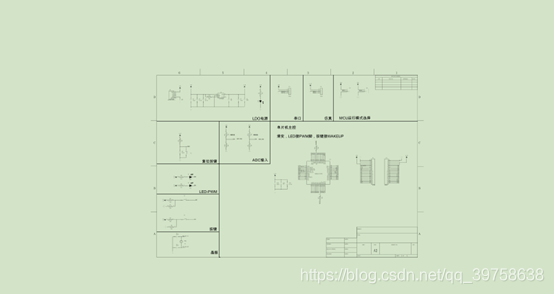

14、输出原理图，打开logic文件

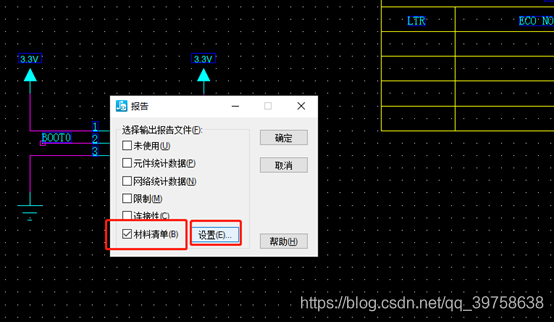

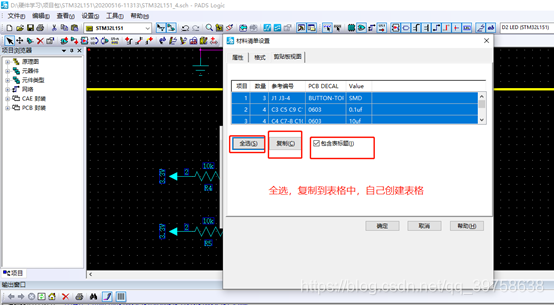

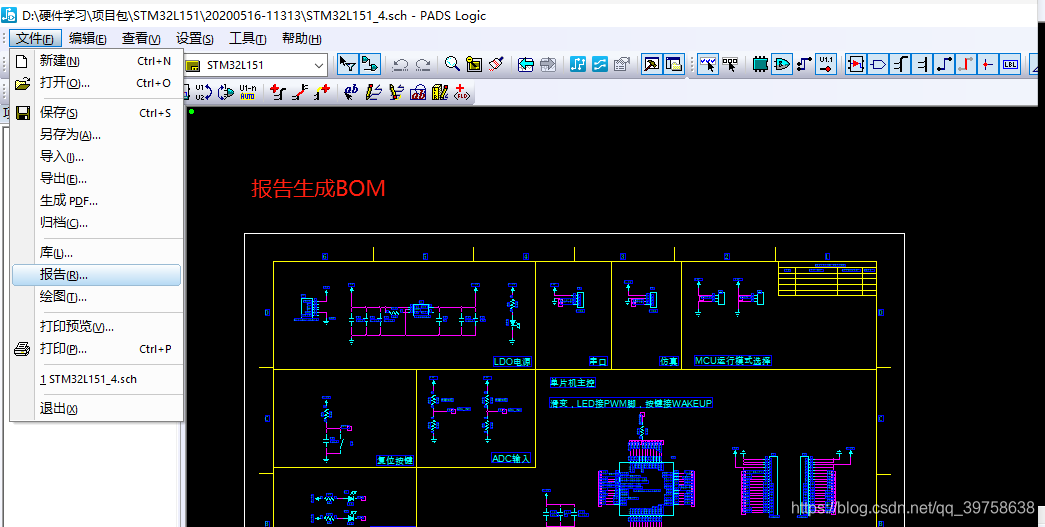

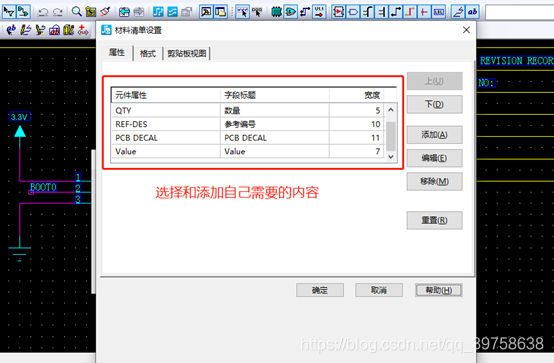

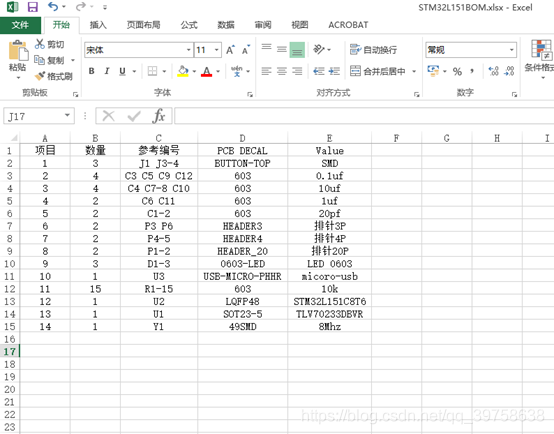

15、打开logic文件，输出BOM表，需要自己新建EXCEL表，然后复制BOM进去

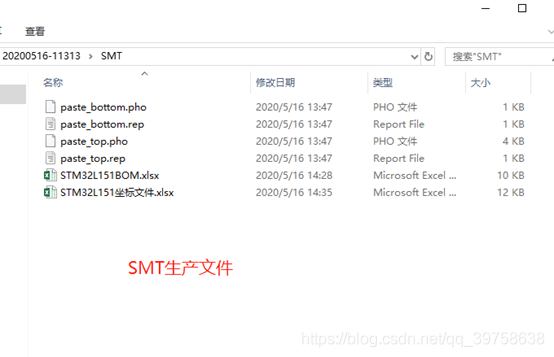

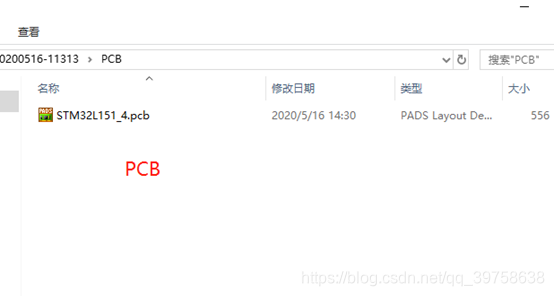

16、整理文件，并新建文件





如果有问题还望留言，谢谢！

如果看不清楚请下载文档
