RISCV RVWMO模型解析--RAR约束

背景

RISCV采用了弱内存模型–RVWMO，在RVWMO模型中，对于WAR，WAW，RAW的约束是相当直观的，非常符合我们的通用思维，：

• WAR: store(new) + load(old)，则这笔新的store不能先于老的load发出去。(否则load数据错误)
• WAW: store(new) + store(old)，则这笔新的store不能先于老的store发出去。（否则新值被老值覆盖）
• RAW: load(new) + store(old)，则这笔新的load需要取回老的store写出去的数据

但还有一条RAR的约束，理解起来有点隐晦：

a and b are loads, x is a byte read by both a and b, there is no store to x between a and b in program order, and a and b return values for x written by different memory operations

翻译下来即是：如果A和B（假设A老于B）为两条访问相同地址的load，则A返回的是老值，B返回的是新值。
这就要求处理器在硬件实现时，特别是乱序处理器，如果有两条地址交叠的load，则新load不能先于老load执行，即RAR约束。

原因

为什么要有这条约束呢？
先说结论：如果软件期望两笔访问相同地址的load能返回不一样的值，允许这两笔load的乱序执行，可能会导致违反软件的期望。因此，RVWMO为了便于软件编程和减少corner场景，便增加了RAR约束。

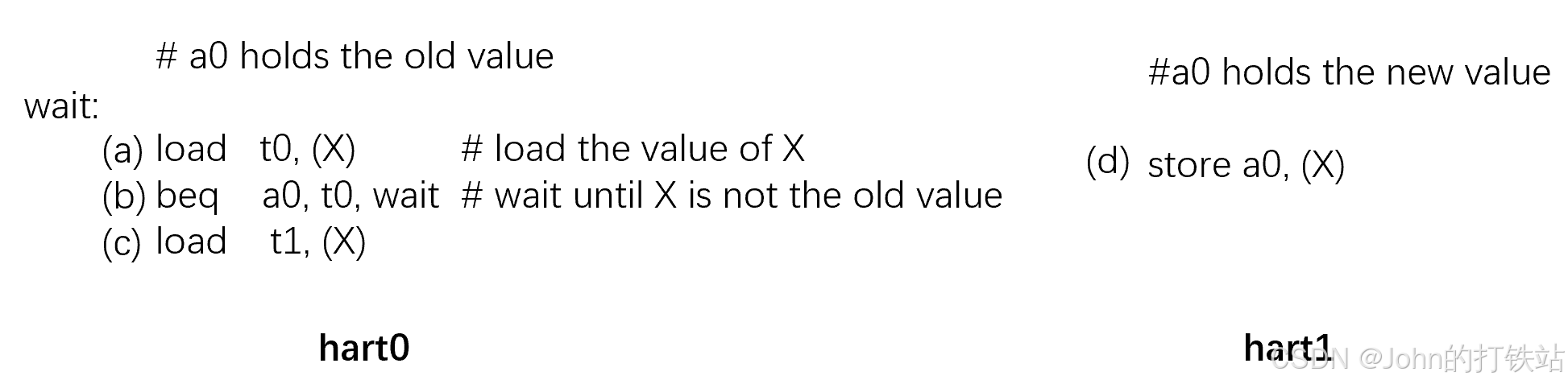

举个例子：软件人员期望，核0在等到核1对一个地址写新值后，将这个新值读回来，如以下程序。

如果允许hart0的( c )load先于(a)load执行，在以下场景中，( c )load还是可能回读到老值。
1.(a) load由于某种原因被阻塞住，比如和前序指令有数据依赖还没解除
2.(b) 由于（a）没有完成也被堵住不能执行
3.( c) load 将老值load回t1
4.(d) 将新值写到地址X
5.(a) load阻塞解除，将新值load回来，指令提交
6.(b) 预测不跳转，预测成功，指令提交
7.( c) 指令提交，写回老值

因此，如果没有RAR的约束的话，软件就需要在(b)和( c )之间加fence来实现想要的效果了。

引申

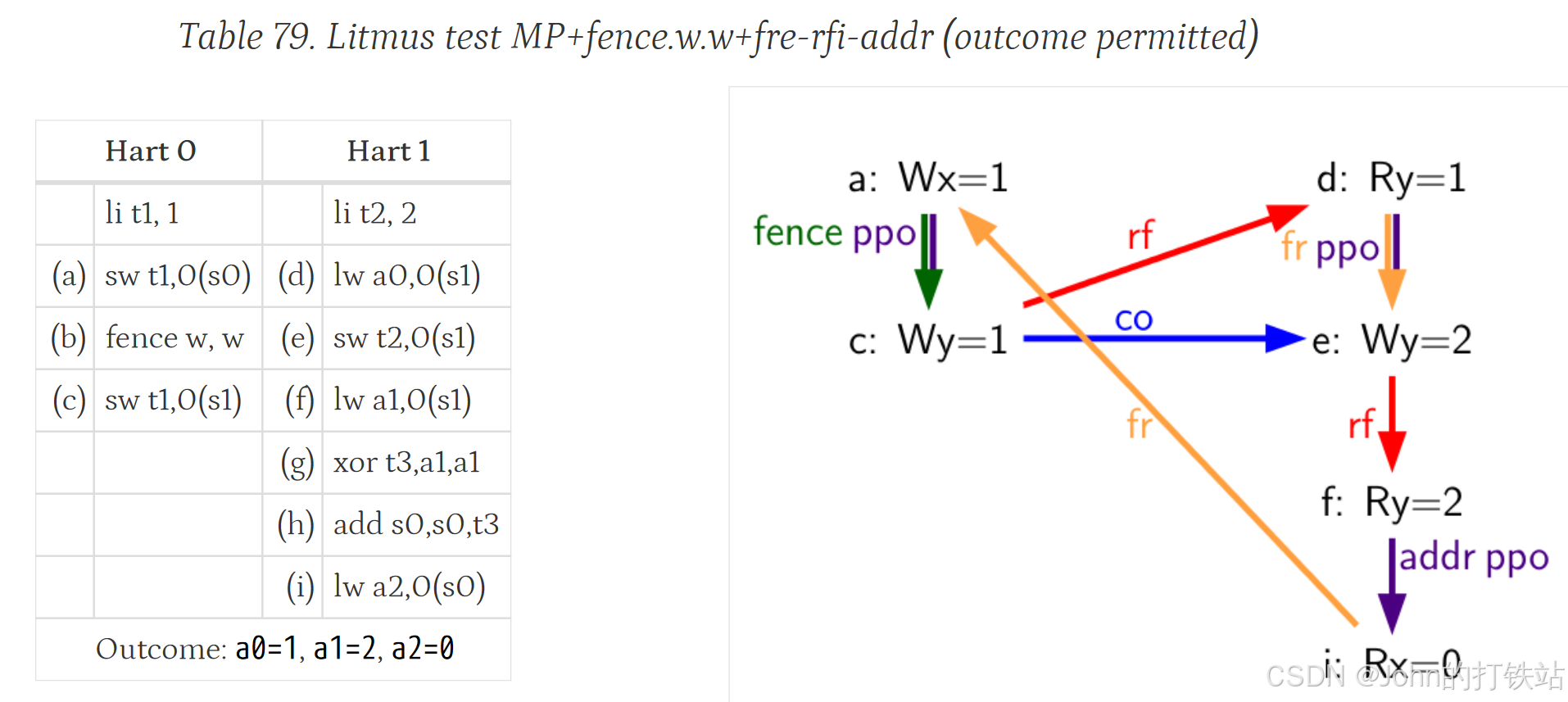

如果你仔细观察协议的措辞，你就会发现他非常绕口，为什么不直接写：如果两个load地址交叠，则他们需要保序执行呢？事实上，spec这样写，是为了允许一些特殊情况下，RAR也能乱序执行，但他并不会违反软件人员的期望。其中最典型的场景是fri-rfi场景。

(d) stalls (for whatever reason; perhaps it’s stalled waiting for some other preceding instruction)
(e) executes and enters the store buffer (but does not yet drain to memory) • (f) executes and forwards from
(e) in the store buffer
(g), (h), and (i) execute
(a) executes and drains to memory, (b) executes, and © executes and drains to memory
(d) unstalls and executes
(e) drains from the store buffer to memory
在这个案例中，后面的(f)load虽然先于(d)load执行了，但是(f)load回的是更新的值：(e)store写出的值。这种程序是经常常见的，因此为了不限制这种场景下的性能，RVWMO允许(f)load先执行。

同样的，如果能保证两笔背靠背的load取回的值一定是被同一笔store写的，这两笔load也可以乱序执行，具体案例可参考risc-v手册。
