MINI PCIE接口设计要点：

目录

一、MINI PCI Express 1.2

 1.POWER

2.PCI Express:

3.通用串行总线（USB）

4.辅助信号（符合3.3V）

5.通信专用信号

6.UIM模块信号

7.共存引脚

二、EC20 R2.1 Mini PCIe

1.电源接口

2.(U)SIM 接口

 3. USB 接口

4. UART 接口

5.PCM 和 I2C 接口

 6.控制和指示信号

6.1RI 信号

6.2DTR 信号

6.3W_DISABLE#信号

6.4PERST#信号

 6.5 LED_WWAN#信号

6.6 WAKE#信号

---

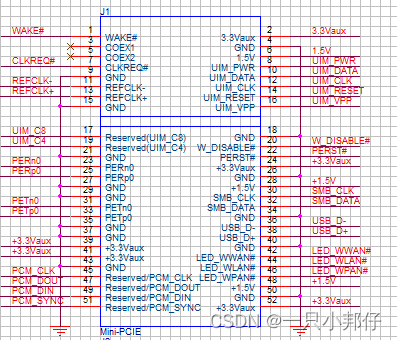

一、MINI PCI Express 1.2

 1.POWER

+3.3Vaux(5pins):3.3V电源。（一直常供用于唤醒）

+1.5(3pins):1.5V电源。（不必需常供）

GND(14pins):GND

Note：为实现休眠唤醒，+3.3Vaux必须常供。

2.PCI Express:

PETp0, PETn0
PERp0, PERn0:差分传输和接收各一对。

REFCLK+,
REFCLK-：PCI Express差分参考时钟（100 MHz）

Note：PET发送对必须连接到板卡接收对上。''P''和''N''可进行反转。

3.通用串行总线（USB）

USB_D+,
USB_D-：USB2.0串行数据线。

Note：只能通过DM、DP实现唤醒功能，不可通过WAKE#

4.辅助信号（符合3.3V）

PERST#：（I）复位信号

CLKREQ#：（O）参考时钟请求信号

WAKE#：（O）低信号激活系统唤醒。

SMB_DATA：SMBus2.0数据信号线。

SMB_CLK：SMBus2.0时钟信号线。

5.通信专用信号

LED_WPAN#,
LED_WLAN#,
LED_WWAN#：（O）漏极开漏，低有效。LED指示状态。

W_DISABLE#：（I）低激活系统禁止射频信号（飞行模式），因此需加上拉。

6.UIM模块信号

        符合 ISO/IEC 7816-3。

UIM_PWR (1 pin)：（O）UIM的电源输出。

UIM_RESET：（O）UIM的复位信号。

UIM_CLK：（O）UIM的时钟信号。

UIM_VPP：（O）A类设备的可变电源电压。

UIM_DATA：（I/O）UIM数据信号。

7.共存引脚

COEX1/COEX2：迷你卡上的无线电和其他卡外无线电之间实现无线共存

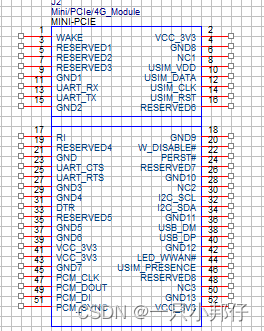

二、EC20 R2.1 Mini PCIe

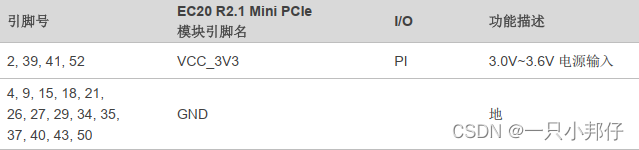

1.电源接口

电流最大可能达到 2.7A，模块供电端口处加一个具有低 ESR 且容值不低于470uF 的钽电容或电解电容。

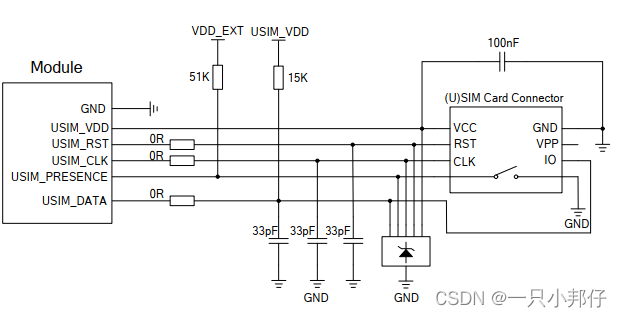

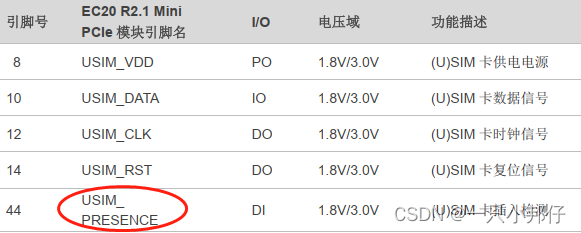

2.(U)SIM 接口

USIM_PRESENCE 引脚， EC20 R2.1 Mini PCIe 模块可支持(U)SIM 卡热插拔功能，该功能默认关闭。

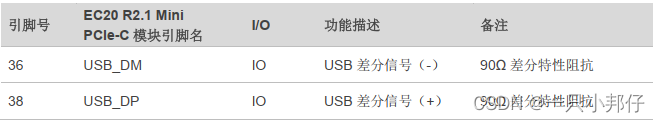

 3. USB 接口

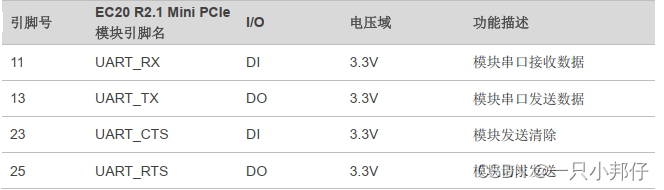

4. UART 接口

 用于数据传输和 AT 命令传送

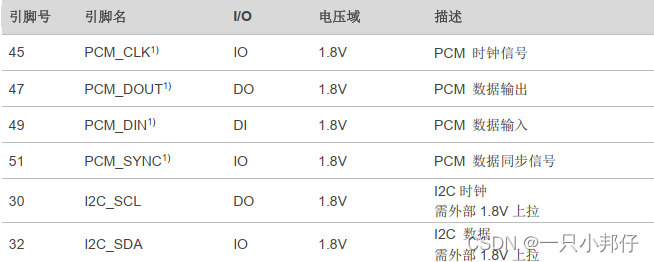

5.PCM 和 I2C 接口

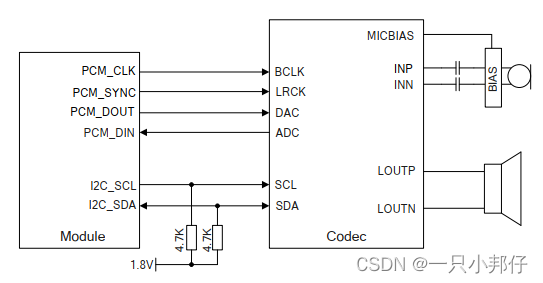

带外部 Codec 芯片的 PCM 和 I2C 接口的参考设计：

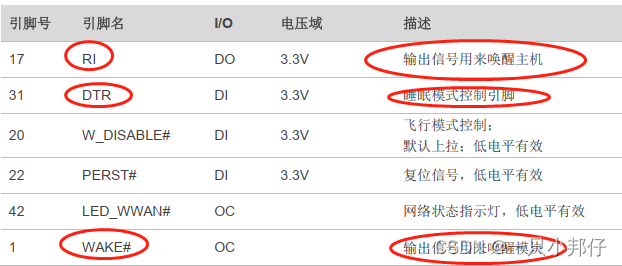

 6.控制和指示信号

6.1RI 信号

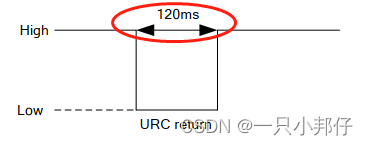

 RI 信号可以被用来唤醒主机。URC 需要上报时。RI引脚动作：

6.2DTR 信号

DTR 信号可用来控制模块睡眠功能。拉低 DTR 将会唤醒模块。


6.3W_DISABLE#信号

模块可以通过硬件方式或软件方式关闭射频通信（不包括 GNSS）。
硬件方式可以通过 W_DISABLE#信号控制。

6.4PERST#信号

        PERST#信号通过外接复位电路，可实现模块复位。拉低 PERST#150ms~460ms 后可使模块复位。

 6.5 LED_WWAN#信号

6.6 WAKE#信号

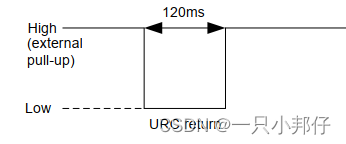

        WAKE# 信 号 是 和 RI 信 号 相 似 的 OC 信 号 ， 当 URC 上报时，有 120ms 低电平脉冲输出，如下图所示。
