Wi-Fi 802.11a/b/g/n/ac/ax协议

无线局域网（WLAN）:2.4G UHF或5G SHF ISM 射频频段

速率=子载波数目*子载波携带的数据位*码率/每个OFDM符号持续时间*空间流数

无线调制技术

1.FHSS---跳频序列

2.DSSS---直接序列扩频技术

3.OFDM---正交频分复用

基本原理：

        信号分割为N个子信号调制N个相互正交的子载波,OFDM将频宽20MHz划分52个子载波。

1. 4 个子载波充当导波，用以监控路径偏移与 ICI。
2. 48 个子载波用来传递数据。子载波相距0.3125MHz ，频道编号从一26 至 26。
3.

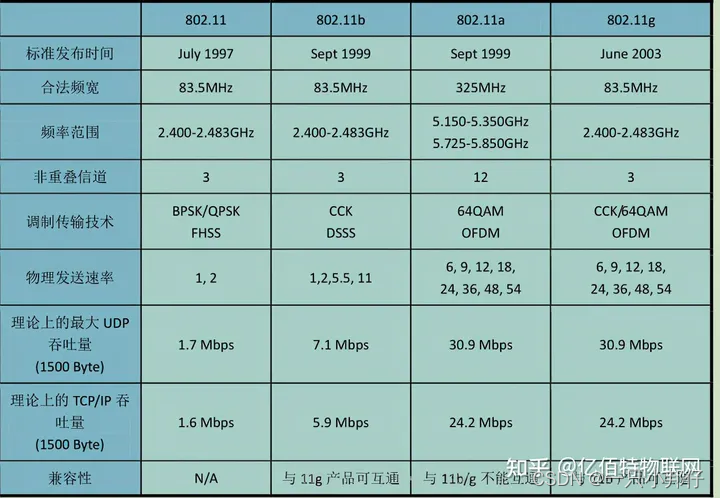

802．11a协议 5GHz OFDM

传输速度快,5GHz工作频率受干扰比较少.但是价格比较昂贵,且相下不兼容,并不普及.

802.11b协议 2.4GHz

其载波的频率为2.4GHz，传送速度为11Mbit/s。

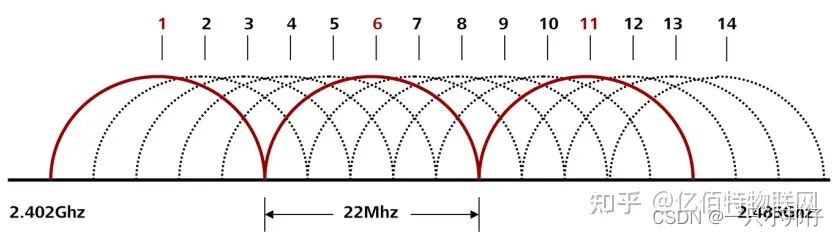

在2.4-GHz-ISM频段共有14个频宽为22MHz的频道可供使用。后继标准是IEEE802.11g；

2.4-GHz-ISM频段

802.11g协议 2.4GHz OFDM

载波的频率为2.4GHz，原始传送速度为54Mbit/s，净传输速度约为24.7Mbit/s（跟802.11a相同）。

Wi-Fi4/5/6对比区别

	WiFi 4	wiFi 5	WiFi 6
协议	802.11n	802.11ac	802.11ax
Wave1	Wave2
年份	2009	2013	2016	2018
频段	2.4GHz、5 GHz	5GHz	2.4GHz.5 GHz
最大频宽	40 MHz	8O MHz160 MHz	160 MHz	160 MHz
最高调制	64 QAM	256 QAM	1024 QAM
单流带宽	150 Mbps	433 Mbps	867 Mbps	1200 Mbps
最大带宽	600 Mbps	3466 Mbps	6933 Mbps	9.6 Gbps
最大空间流	4×4	8×8	8×8
MU-MIMO	N/A	N/A	下行	上行、下行
OFDMA	N/A	N/A	N/A	上行、下行

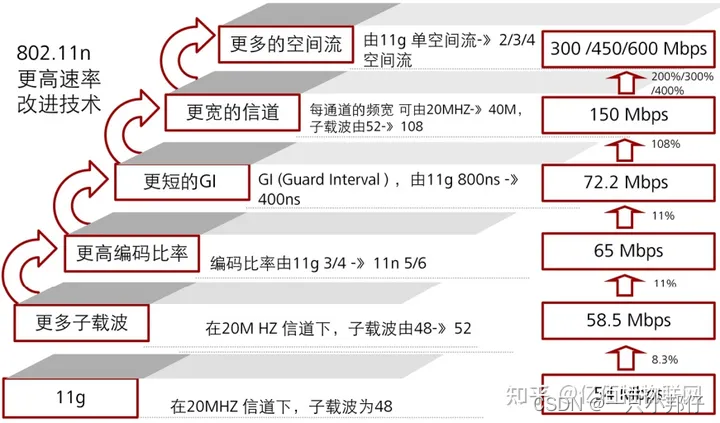

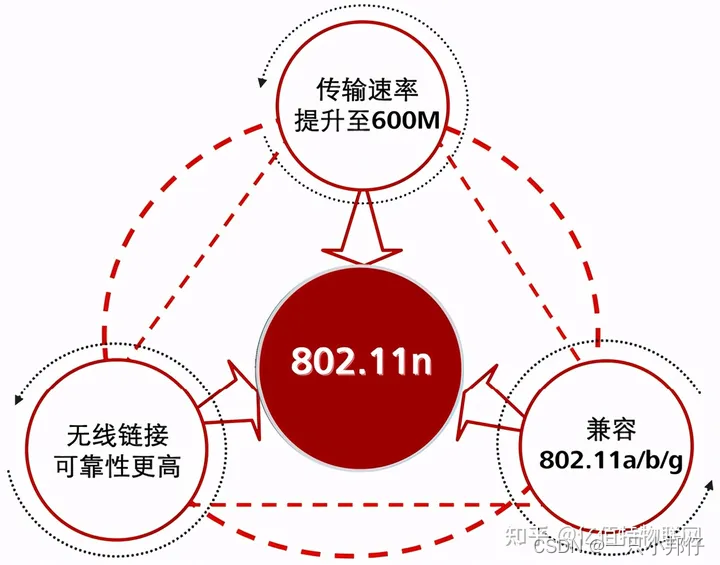

802.11n协议 （Wi-Fi 4）2.4/5GHz MIMO

理论速率最高可达600Mbps（目前业界主流为300Mbps）。

802.11n可工作在2.4GHz和5GHz两个频段

802.11ac协议 （Wi-Fi 5）5GHz MU-MIMO

通过5GHz频带进行通信.

最多1Gbps带宽进行多站式无线局域网通信，或是最少500Mbps的单一连接传输带宽

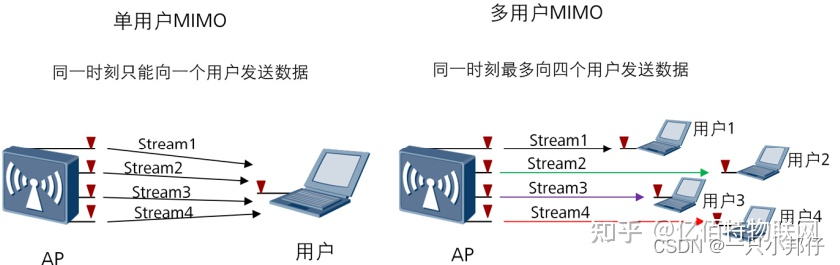

MU-MIMO优势

802.11ax Wi-Fi6

802.1in/a/ax对比表

	802.1in (HTw）	802.11ac (VHTw）	802.11ax (HEW）
频带(GHz)	2.4和5	5	2.4和5
多路复用方案	OFDM	OFDM	OFDMA
信道带宽(MHz)	20,40	20, 40,60,80,160,	20,40,60,80,160,
		80+80	80+80
子载波间隔（非遗留部分)	312.5kHz	312.5kHz	78.125kHz
符号持续时间,不包括保护间隔（usec）	3.2	3.2	3.2,6.4或12.8
保护间隔/循环前缀( usec ）	0.8	0.4或0.8	0.8,1.6或3.2
空间流的数量	1~4	1~8	1~8
多用户(MU)技术	不可用	MU-MIMO:仅下行链路,最多4用户	MU-MIMO:下行链路和上行链路,最多8个用户
			OFDMA:下行链路和上行链路
资源单元(RU)大小(子载波数，也称为音调）	全通道带宽		26.52,106,242,484,996,2*996
数据子载波调制	BPSK.QPSK,16QAM,64QAM	BPSK.QPSK,16QAM.64QAM,256QAM	BPSK.QPSK.16QAM.64QAM,256QAM,1024QAM
频道编码	BCC(强制性)	BCC(强制性)	BCC(强制性)
	LDPC（可选的）	LDPC（可选的）	LDPC（强制性）
上行调度(由接入点管理）	不可以	不可以	可以
最大理论数据速率（Mbps）	150 (40MHz 1SS)	433 (8OMHz 1SS)	600.4(8OMHz 1SS)
	600（40MHz 4SS)	6933.3(160MHz 8SS）	9607.8（160MHz 8SS)
