文章目录

1 博弈
2 极大极小过程
- 2.1 一字棋游戏
3 α-β剪枝
- 3.1 α-β剪枝的简单例子
- 3.2 α-β剪枝的具体例子

1 博弈

1、博弈：是一类多Agent的竞争活动，如下棋、战争等。

2、博弈的类型：

双人完备信息博奔：两位选手（例如MAX和MIN）对抗，轮滚走步，每一方不仅知道对方已经走过的棋步，而且还能估计出对方未来的走步。
机遇性博弈：存在不可预测性的博弈，例如掷币等。本博文不考虑此类博弈。

3、博弈树：若把双人完备信息博弈过程用图表示出来，就得到一棵【与/或树】，这种【与/或树】被称为博弈树。在博奔树中，那些下一步该MAX走步的节点称为MAX节点，下一步该MIN走步的节点称为MIN节点。

4、博弈树的特点：

（1）博弈的初始状态是初始节点；
（2）博弈树中的“或”节点和“与”节点是逐层交替出现的；
（3）整个博弈过程始终站在某一方的立场上，例如MAX方所有能使自己一方获胜的终局都是本原问题，相应的节点是可解节点；所有使对方获胜的终都是不可解节点。

2 极大极小过程

对于简单的博弈问题，可生成整个博奔树，并找到必胜的策略。对于复杂的博弈问题，不可能生成整个搜索树，如国际象棋大约有10¹²⁰个节点。一种可行的方法是用当前正在考察的节点生成一棵部分博弈树，并利用估价函数f(n)对叶节点进行静态估值：

（1）对叶节点的估值方法是：那些对MAX有利的节点，估价函数就取正值；那对MIN有利的节点，其估价函数取负值，那些使双方均等的节点，其估价函数取接近于0的值。

（2）对非叶节点的估值方法：不直接计算非叶节点的值，而是必须从叶节点开始向上倒推。其倒推方法是：

对于MAX节点，由于MAX方总是选择使估值最大的走步，因此，MAX节点的倒推值应该取其后继节点估值的最大值。
对于MIN节点，由于MIN方总是选择使估值最小的走步，因此，MIN节点的倒推值应取其后继节点估值的最小值。

这样一步一步的计算倒推值，直至求出初始节点的倒推值为止的过程，称为极大极小过程。

2.1 一字棋游戏

设有一个三行三列的棋盘，如下图所示：
在这里插入图片描述
两个棋手轮流走步，每个棋手走步时往空格上摆一个自己的棋子，谁先使自己的棋子成三子一线为赢。设MAX方的棋子用×标记，MIN方的棋子用O标记，并规定MAX方先走。

估价函数：e=e(+P)-e(-P)。其中e(+P)=【棋盘P上有可能使×成三子为一线的数目】；e(-P)=【棋盘P上有可能使O成三子为线的数目】。当MAX必胜，则e为正无穷大；若MIN必胜e为负无穷大。具有对称性的棋盘可认为是同棋盘。如下图（下图为图1）所示：
在这里插入图片描述
上图为图1，则e=e(+P)-e(-P)=5-4=1。怎么算的呢？首先，图1的4个棋盘都一样，看第一行第二列那个棋盘，×现在有7种摆法，如下：

在上面的棋盘上，可使×成三子为一线的数目为5，即e(+P)=5。在图1第一行第二列那个棋盘中O现在也有7种摆法，如下：
在这里插入图片描述

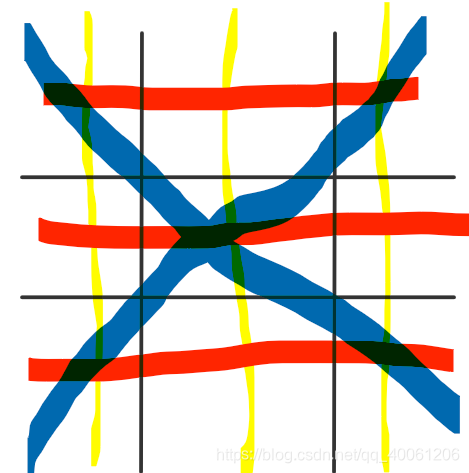

在上面的棋盘上，可使O成三子为一线的数目为4，即e(+P)=4。因此，图1的e=e(+P)-e(-P)=5-4=1。还有另外一种计算e的方法：在空棋盘上，共有8条3子一线的路线：（1）三行（红色）；（2）三列（黄色）；（3）两条对角线（蓝色）。如下（图2）：
在这里插入图片描述
上面是图2，下面是图1（上面也有图1，我为了方便，再放一次）：

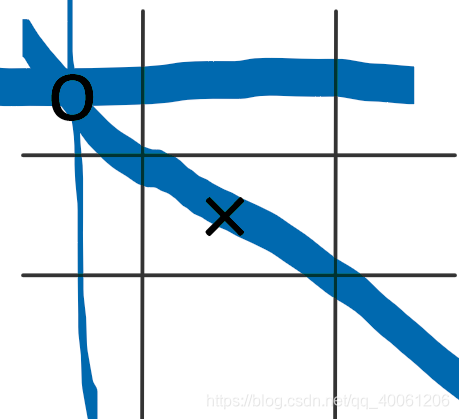

图1的4个棋盘都一样，看第一行第一列那个棋盘：棋盘上分别放了一个O和1个×，其中O占了三条线，分别为图2的第一行、第一列、正对角线，如下：
在这里插入图片描述

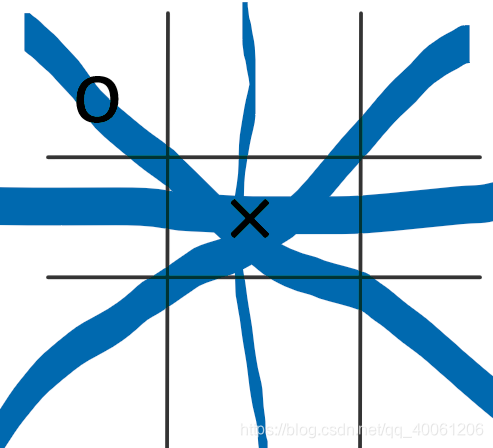

因此，无论如何，×不可能在O占的这三条线上三子连线，但是剩8-3=5条可以三子连线，因此e(+P)=5。同样地，看图1第一行第一列那个棋盘，×占了四条线，分别为图2的第二行、第二列、正负对角线，如下：

因此，无论如何，O不可能在×占的这四条线上三子连线，但是剩8-4=4条可以三子连线，因此e(-P)=4。最后得到e=e(+P)-e(-P)=5-4=1。

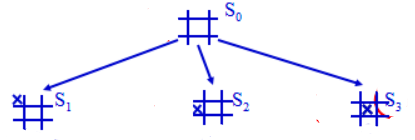

那就开始游戏吧。初始状态是一个空棋盘S₀，先×走。因为不考虑对称的棋盘，所以×的走法有三种：S₁，S₂，S₃。如下：
在这里插入图片描述
注意：因为【下一步该MAX走步的节点称为MAX节点；下一步该MIN走步的节点称为MIN节点。】，因此在上图中S₀那一层即第一层为MAX节点，S₁S₂S₃那一层即第二层为MIN节点。到第二层了，现在棋盘该O走了，如下：
在这里插入图片描述

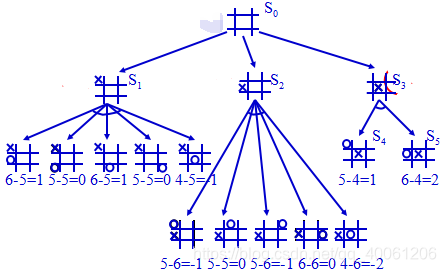

根据上图：S₁对应的O走法有5种，S₂对应的O走法有5种，S₃对应的O走法有2种。这12种棋盘在第三层了，第三层为MAX节点。这12个棋盘的估价函数值e=e(+P)-e(-P)根据计算，已经写在下图中了：

但是等一下，其实现在O和×都还没走步呢！首先，上图是一颗博弈树，也称为【与/或树】。S₀为空棋盘，×先下，×在S₀下可以走S₁或S₂或S₃，而O在这三种情况下可以分别有5、5、2共12种走法。也就是说，这些都是×在思考第一步该怎么走，×想：“我走的步必须对我最有利，对O最有害”。也就是说在S₁或S₂或S₃三种情况下，×会选对自己最有利的，也就是选3个中e最大的那一个，那S₁或S₂或S₃的e怎么算呢？

在本节也就是第二节开始时说了：对非叶节点的估值方法：不直接计算非叶节点的值，而是必须从叶节点开始向上倒推。其倒推方法是：（1）对于MAX节点，由于MAX方总是选择使估值最大的走步，因此，MAX节点的倒推值应该取其后继节点估值的最大值。（2）对于MIN节点，由于MIN方总是选择使估值最小的走步，因此，MIN节点的倒推值应取其后继节点估值的最小值。

现在第二层，也就是S₁，S₂，S₃就是非叶节点。根据上面的方法，因为这三个是MIN节点，所以倒推值应取其后继节点估值的最小值，也就是说【e(S₁)=-1，e(S₂)=-2，e(S₃)=1】，现在第二层的e都有了，那第一层，也就是S₀取刚刚计算的-1、-2、1的最大值1，即【e(S₀)=1】，如下：
在这里插入图片描述
那现在就确定了，在空棋盘下，×放在S₃位置的时候，对×最有利；×走后就轮到O走了，O只有两种走法，它不傻的话就会选S₄：因为e(S₄)=1，e(S₅)=2，O是MIN节点，所以取后继中估价函数值最小的走法，也就是现在走S₄对O最好。可惜，MIN方脑子不好，走了S₅，如下（和S₅一样，只是棋盘换了个方向）：
在这里插入图片描述

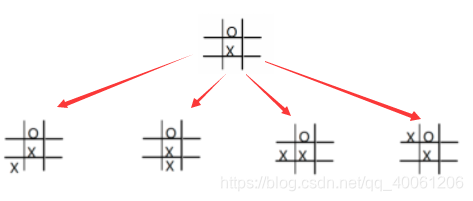

现在上图就是现在的棋盘，从这里开始，重新开始画博弈树，现在轮到×走步，于是第一层为MAX节点，×有以下四种走法：

现在只考虑最左面的那个走法吧，也就是说现在棋盘是这样的：

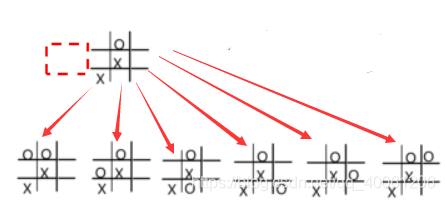

现在轮到O走了，有以下六种走法：
在这里插入图片描述
那上图中的父节点的e就很好算了：首先后继棋盘有6种，然后计算每个棋盘的e值，如下：

因为父节点（就是上图的那个节点）是MIN节点，所以倒推值应取其后继节点估值的最小值，也就是说e=1。

可以根据现有的棋盘，不断地去做预测。以MAX方，也就是×为例，利用画出的博弈树，根据后继节点计算MAX节点的e，然后选择对MAX方最有利的走法，也就是e最大的走法，在MIN方走步后，再画博弈树，再继续计算e，再选择对MAX方最有利的走法，也就是e最大的走法…如此循环，直至将O方击败或者自己失败。如此，一字棋游戏（博弈游戏）就根据极大极小过程方法进行完毕了。

下面讲α-β剪枝。

3 α-β剪枝

1、剪枝（Pruning）：极大极小过程是先生成与/或树，然后再计算各节点的估值，这种生成节点和计算估值相分离的搜索方式，需要生成规定深度内的所有节点，因此搜索效率较低。如果能边生成节点边对节点估值，并剪去一些没用的分枝，这种技术被称为α-β剪枝。

2、剪枝方法：

1）MAX节点的α值为当前子节点的最大倒推值；

2）MIN节点的β值为当前子节点的最小倒推值；

3）α-β剪枝的规则如下：

任何MAX节点n的α值大于或等于它先辈节点的β值，则n以下的分枝可停止搜索，并令节点n的推值为α。这种剪枝称为β剪枝。
任何MIN节点n的β值小于或等于它先辈节点的α值，则n以下的分枝可停止搜索，并令节点n的倒推值为β。这种剪枝称为α剪枝。

3.1 α-β剪枝的简单例子

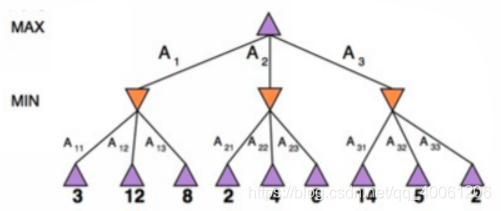

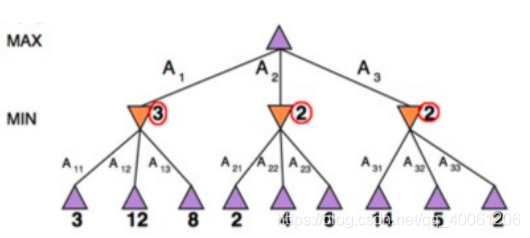

看下面的图片：最上面的紫色节点为MAX节点，第二层的棕色节点A₁，A₂，A₃为MIN节点，这三个节点的子节点即叶子节点共有9个，每个叶子节点的e值已经写在自己下面：
在这里插入图片描述
现在根据叶子节点的e值计算第二层的A₁，A₂，A₃，即MIN节点的e值。MIN节点的倒推值应取其后继节点估值的最小值，即【e(A₁)=3，e(A₂)=2，e(A₃)=2】，如下：

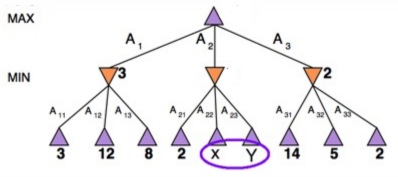

现在考虑下面的情况：在9个后继中，没计算A₂后两个后继的e值，将二者的e值设为X和Y。那现在为了计算第一层根节点即MAX节点的e值有必要算X和Y吗？不需要。因为它的e值取的是e(A₁)、e(A₂)、e(A₃)的最大值，而e(A₁)、e(A₂)、e(A₃)取的是各自三个后继节点e值的最小值，即：

e(root)=max{min(3,12,8),min(2,X,Y),min(14,5,2)}=max{3,min(2,X,Y),2}=max(3,Z,2)，Z=min (2,X,Y)≤2

所以e(root)=max(3,Z,2)=3，计算MAX节点的e值根本不需要计算XY！这样大大减少了计算量！！
在这里插入图片描述

3.2 α-β剪枝的具体例子

如下图所示，其中最下面一层节点旁边的数字是假设的估值：
在这里插入图片描述
在上图中，根据K、L、M的估值推出节点F的倒推值为4（取4、8、6的最小值4），即F的β值为4。由此可推出节点C的倒推值≥4。由N可知G的倒推值≤1，而C的倒推值≥4，所以无论G的另一个子节点的估值是多少，都不可能取G的值，所以可以将G的其它分支剪掉，此时C的α值为4。看下图：
在这里插入图片描述

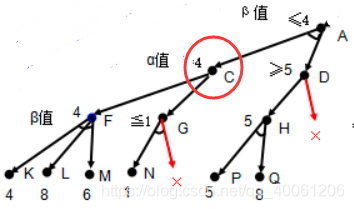

上图中，把C节点圈了起来。现在A的子节点有C和D，C的α值已经定为4，所以C的那些分支就不需要再看，只关注节点C和节点D及节点D的分支就好。根据P、Q的估值推出节点H的倒推值为5（取5、8的最小值5），即H的β值为5。由此可推出节点D的倒推值≥5。由C可知A的倒推值≤4，而D的倒推值≥5，所以无论D的另一个子节点的估值是多少，都不可能取D的值，所以可以将D的其它分支剪掉，此时A的β值为4。看下图：
在这里插入图片描述
上图中，把A节点圈了起来。现在S₀的子节点有A和B，A的β值已经定为4，所以A的那些分支就不需要再看，只关注节点A和节点B及节点B的分支就好。根据R的估值推出节点I的倒推值≤0，根据S的估值推出节点J的倒推值≤-6。由此可推出节点E的倒推值≥0。由E可知B的倒推值≤0，而S₀的倒推值≥4，所以无论B的其他子节点的估值是多少，都不可能取B的值，所以可以将B的其它分支剪掉，此时S₀的α值≥4。
