GlobalMapper下载地址: https://mp.weixin.qq.com/s/MNytTgzGi4o3HgnpQ3sHHQ

特别说明：图例中未标注的，均按默认处理，不改变参数和条件

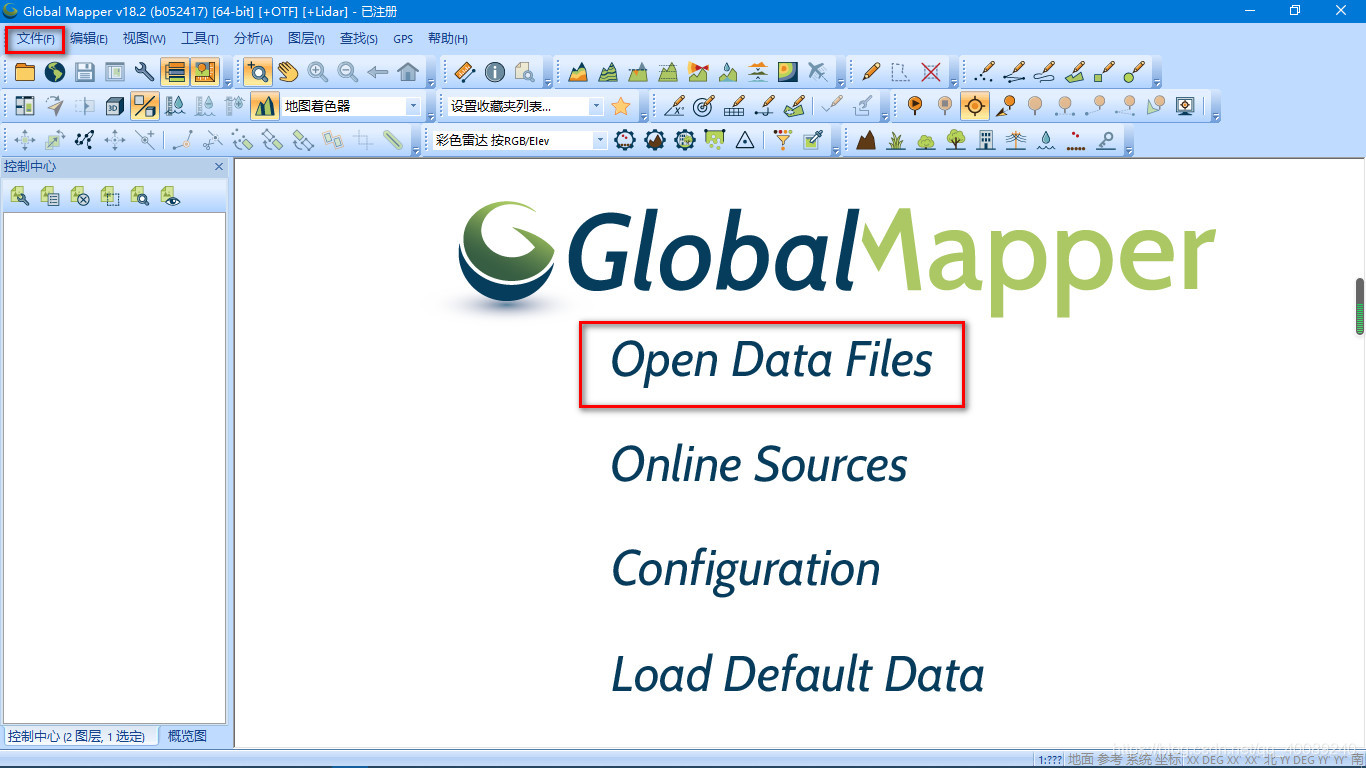

打开GlobalMapper软件，点击Open Data Files 或者文件 —打开数据文件。

在这里插入图片描述

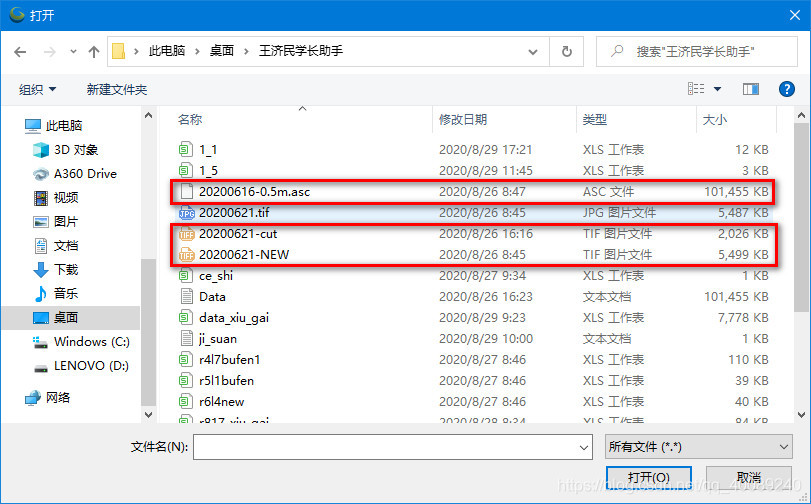

选择要打开的 .tif高程文件
或者 .asc 3D数据文件，分别设置导入条件。（本文以.asc文件进行计算）

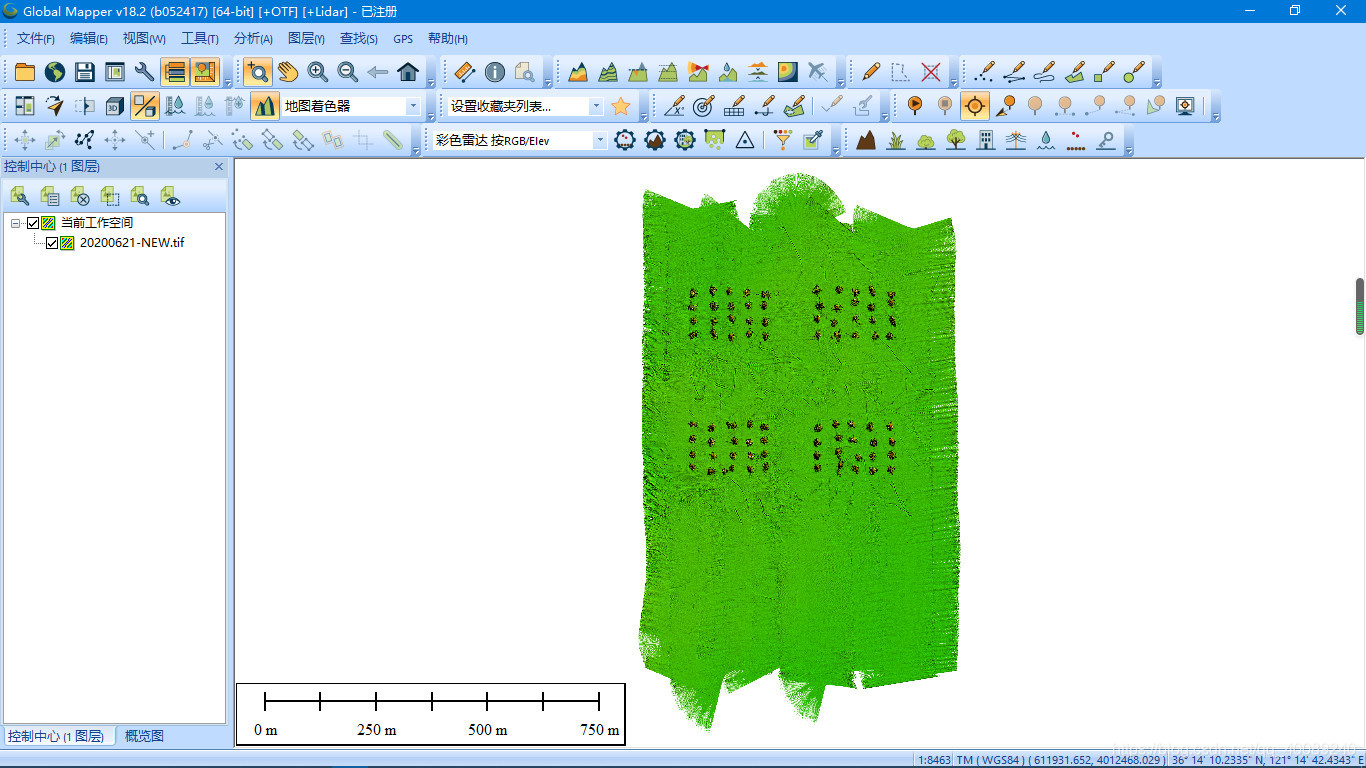

.tif文件直接打开
在这里插入图片描述

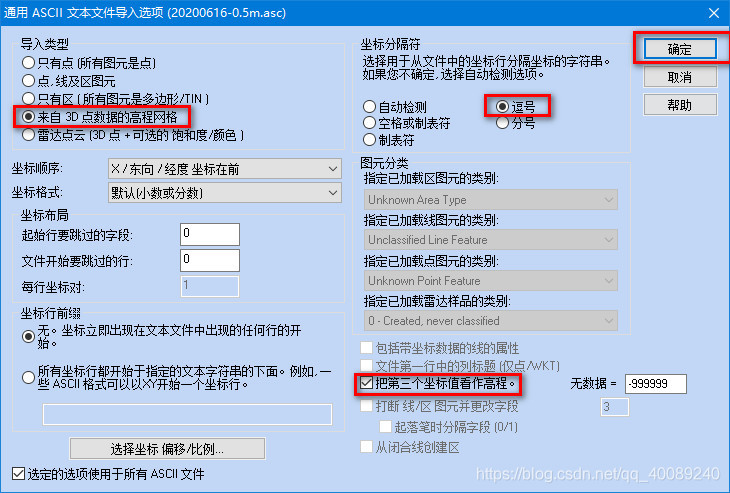

.asc文件设置导入条件

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

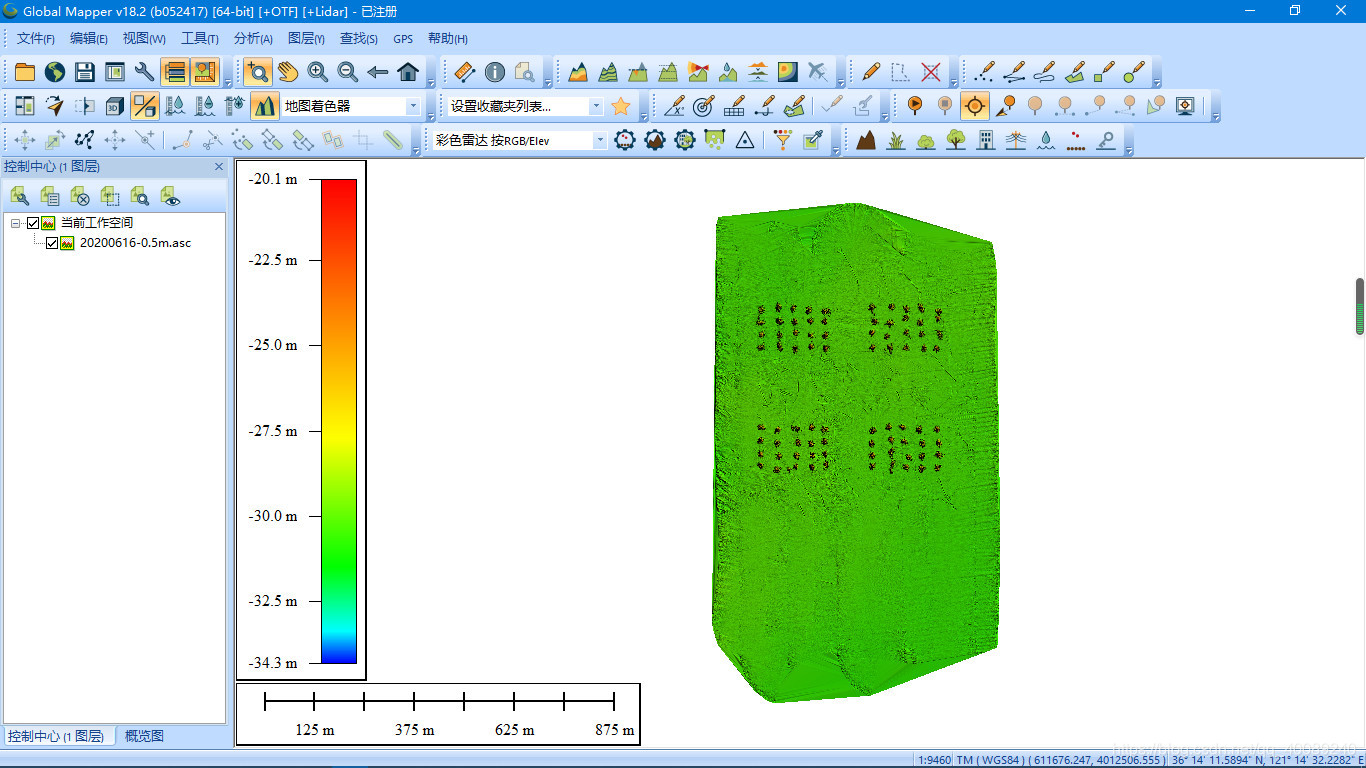

选择要计算的围场区域，点击‘区图元’工具，根据提示进行操作。

选择‘放大’‘缩小’‘抓手’工具选中要计算的围场

（鼠标滚轮可放大缩小，‘抓手’工具快捷键ALT + G）

在这里插入图片描述

选择‘区图元工具’
在这里插入图片描述

选择‘鼠标追踪工具’

（快捷键 Shift + T）

在这里插入图片描述

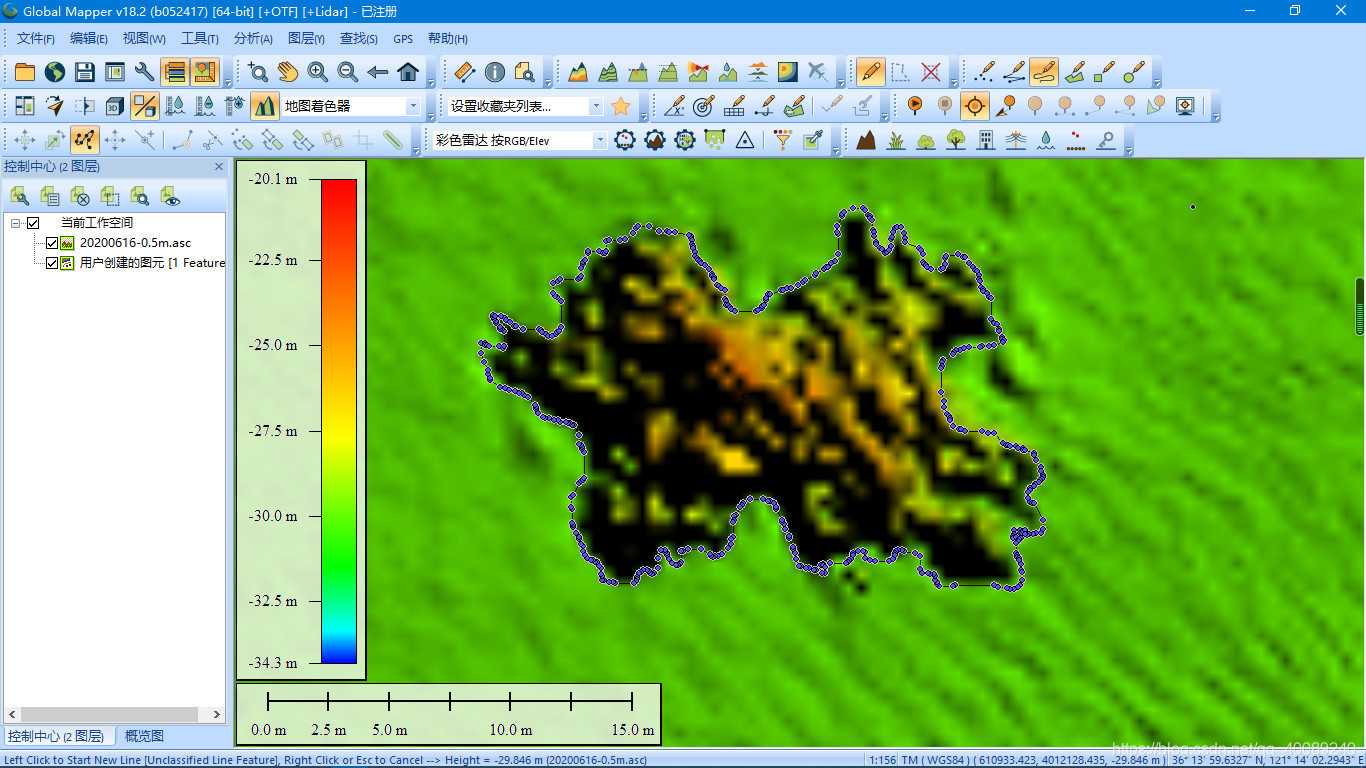

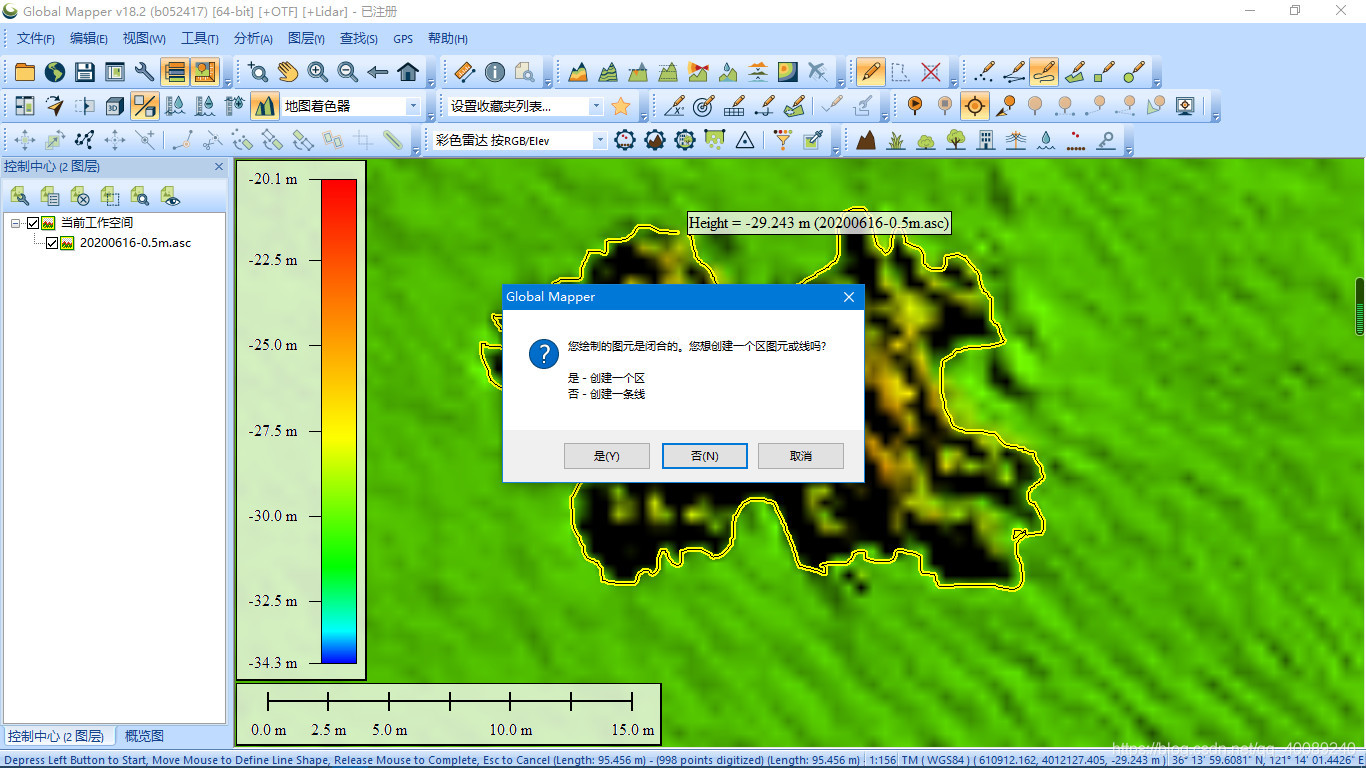

绘制计算区域的轮廓，保存为区图元

在这里插入图片描述

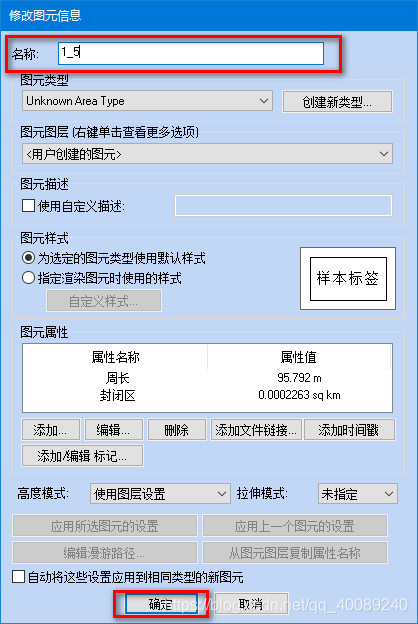

区图元命名，以第一列，第五行为例（1_5）

在这里插入图片描述

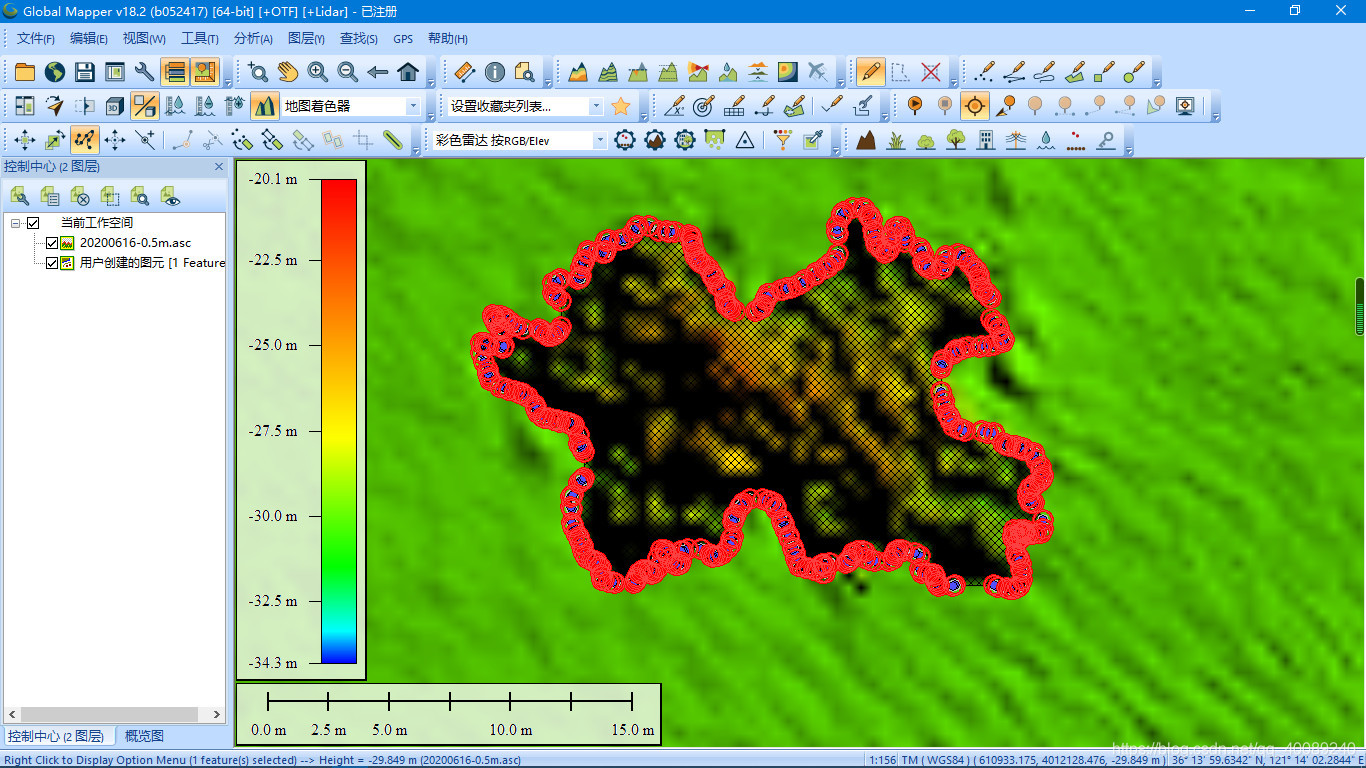

快捷键 Shift + V 显示区图元轮廓顶点

在这里插入图片描述

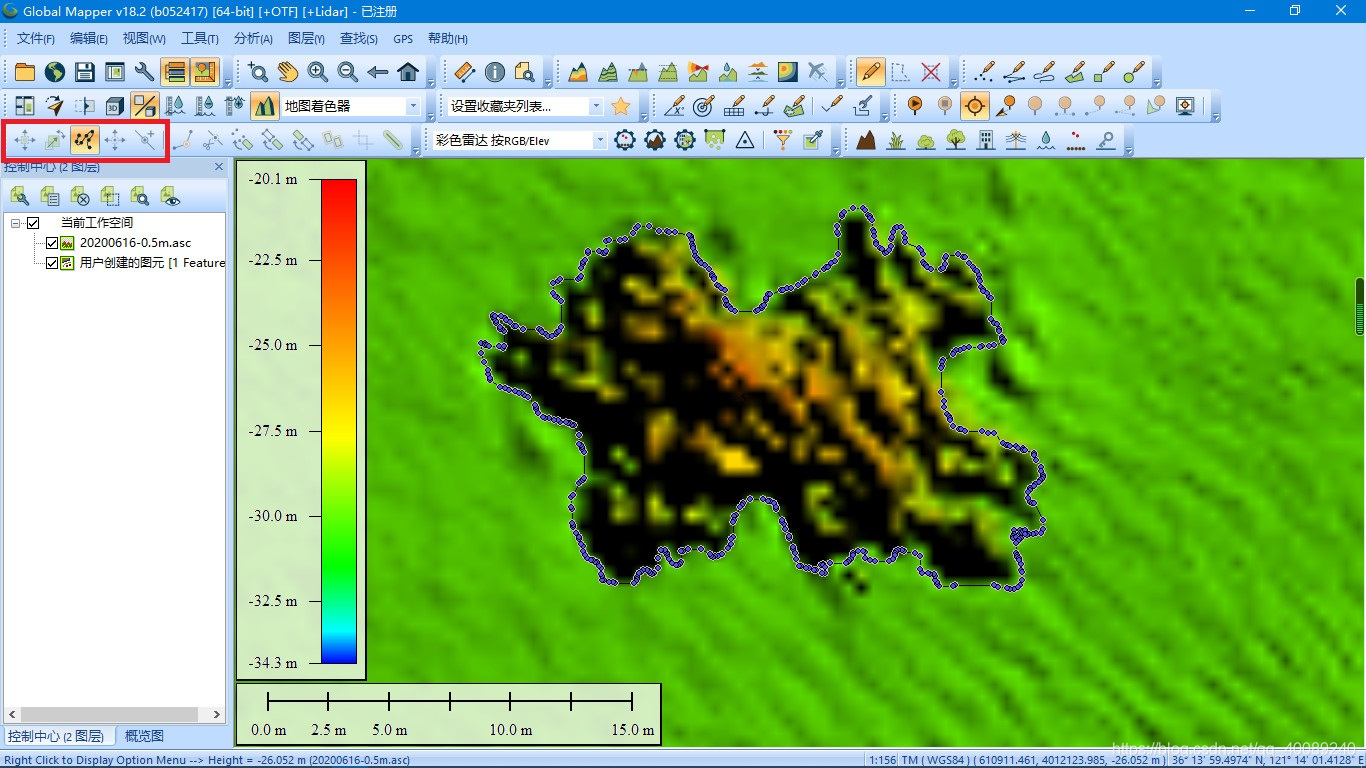

点击‘数字化工具’，选中绘制好的区图元。

(快捷键
ALT + D)

在这里插入图片描述

在这里插入图片描述

点击选中的图元工具，进行取消，变为数字工具

（快捷键 ESC 直接变为数字工具）

（ALT + 数字工具选中图元顶点进行移动微调图元轮廓或者点击 ‘图元顶点移动工具’）

在这里插入图片描述

选中创建的图元

在这里插入图片描述

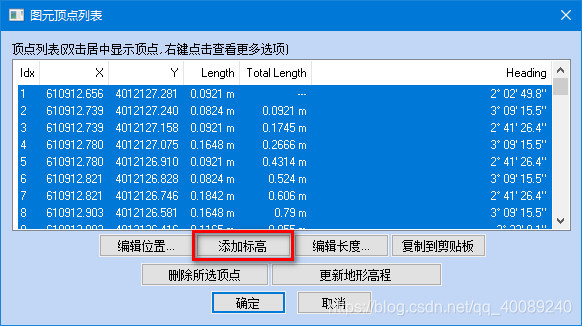

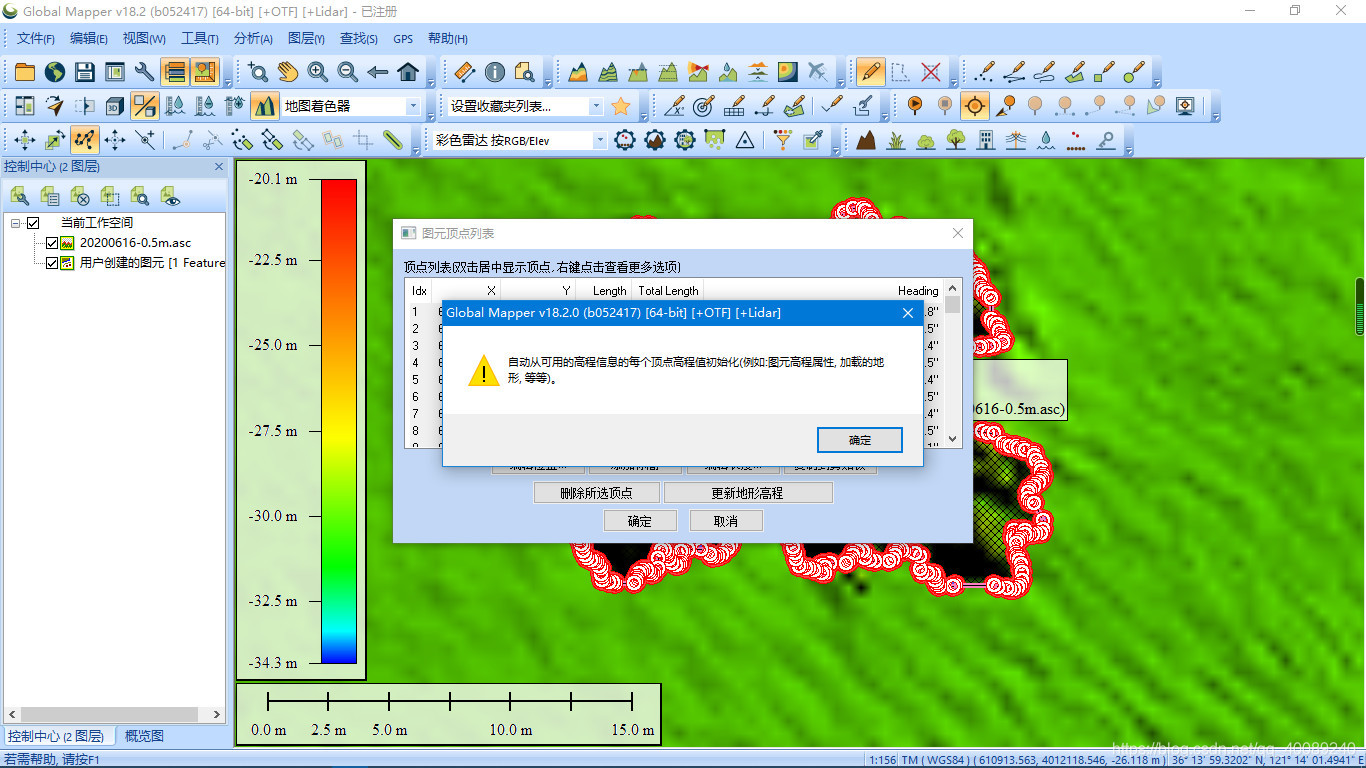

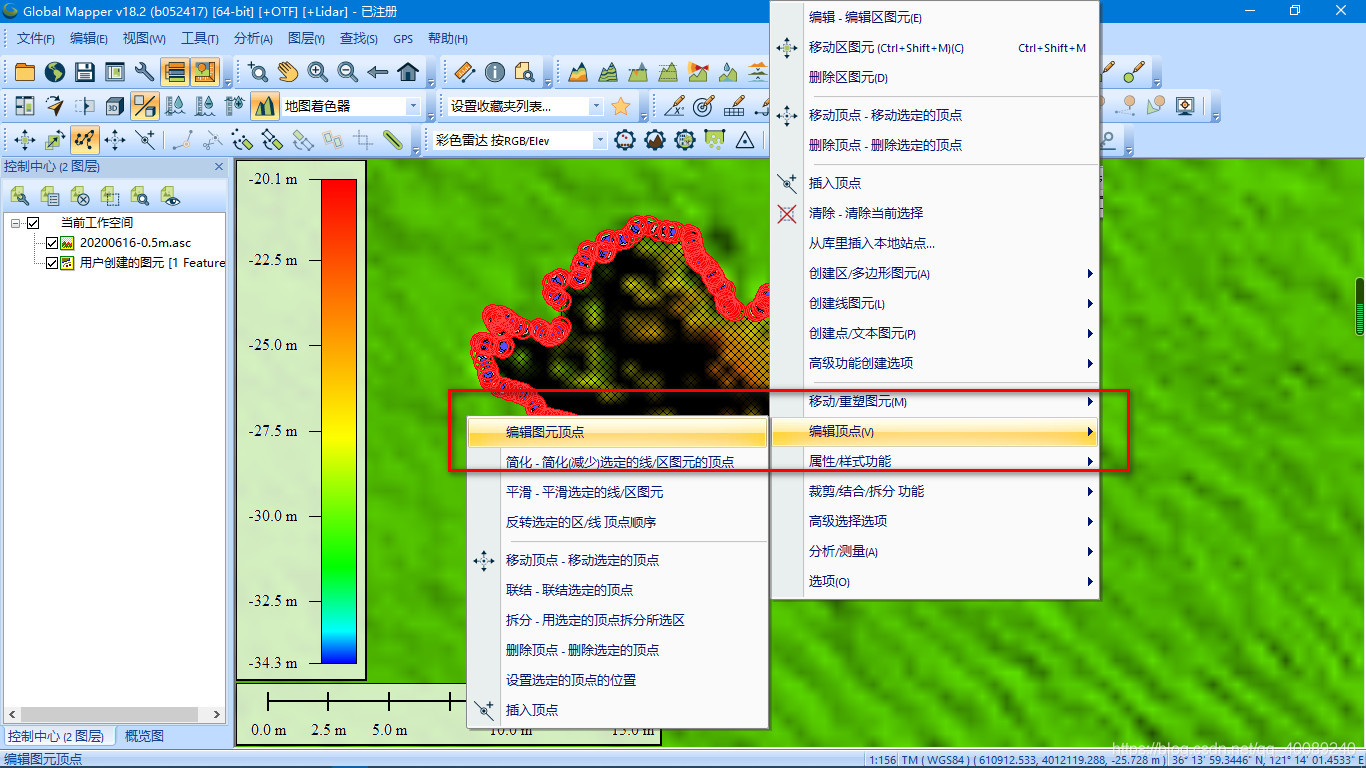

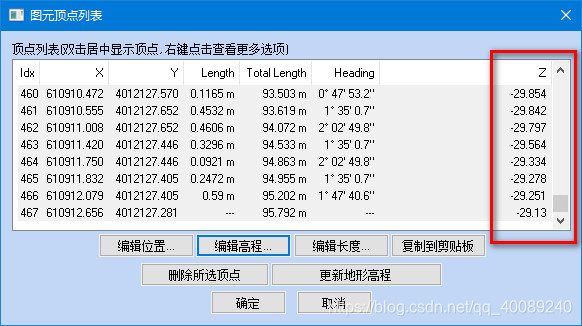

在选中的区图元上，点击鼠标右键，选择‘编辑顶点’—‘编辑图元顶点’—‘添加标高’。

在这里插入图片描述

在这里插入图片描述

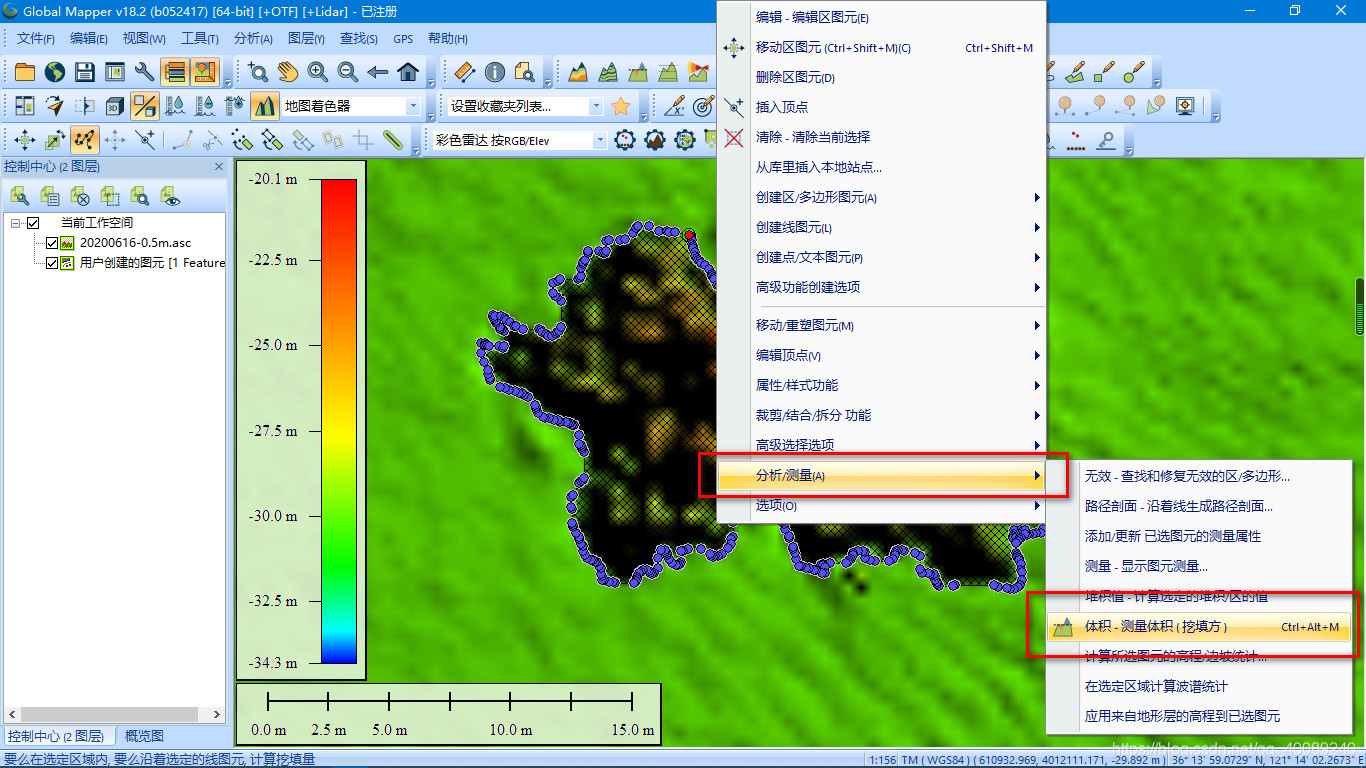

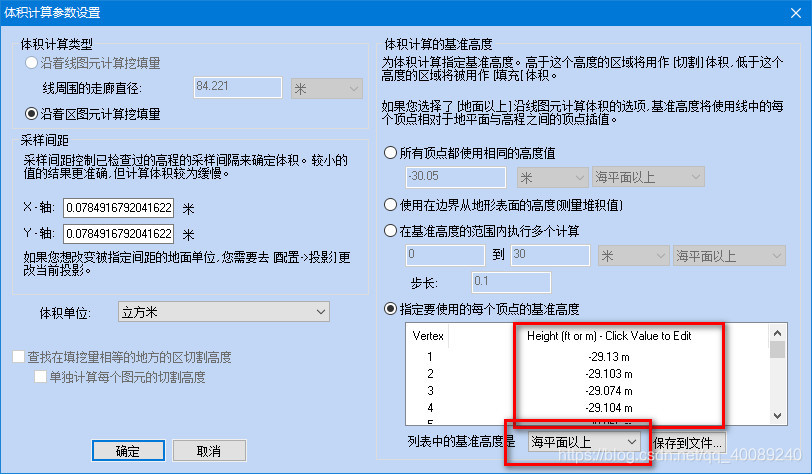

再点击鼠标右键，选择‘分析与测量’—‘体积-挖填方计算’，设置计算条件，生产结果。

（挖填方计算快捷键 CTRL+ALT+M）

在这里插入图片描述

在这里插入图片描述

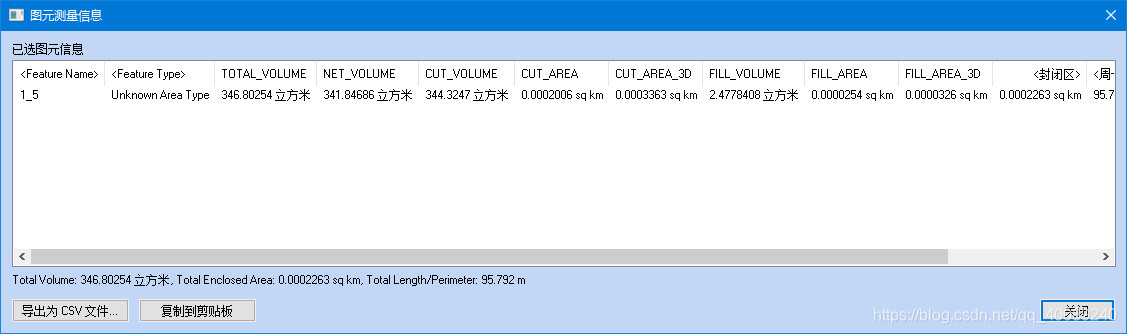

Total
Volume -总填挖量

Total
Enclosed Area -封闭区域（圈定范围）面积

Total
Length/Perimeter -计算区域周长

NET_Volume
-净容量

CUT_Volume
-挖方量

CUT_Area
-挖方区总投影面积

CUT_Area_3D
-挖方区总表面积

FILL_Volume
-填方量

FILL_Area
-填方区总投影面积

FILL_Area_3D
-填方区总表面积

单位sq km -平方公里
