linux内核协议栈和netfilter框架

linux内核的netfilter框架

netfilter的五个hook点

在linux的netfilter框架中定义了五个hook点，在这些hook点上可以控制流量的转发行为。

Prerouting

Input

Foward

Output

postrouting

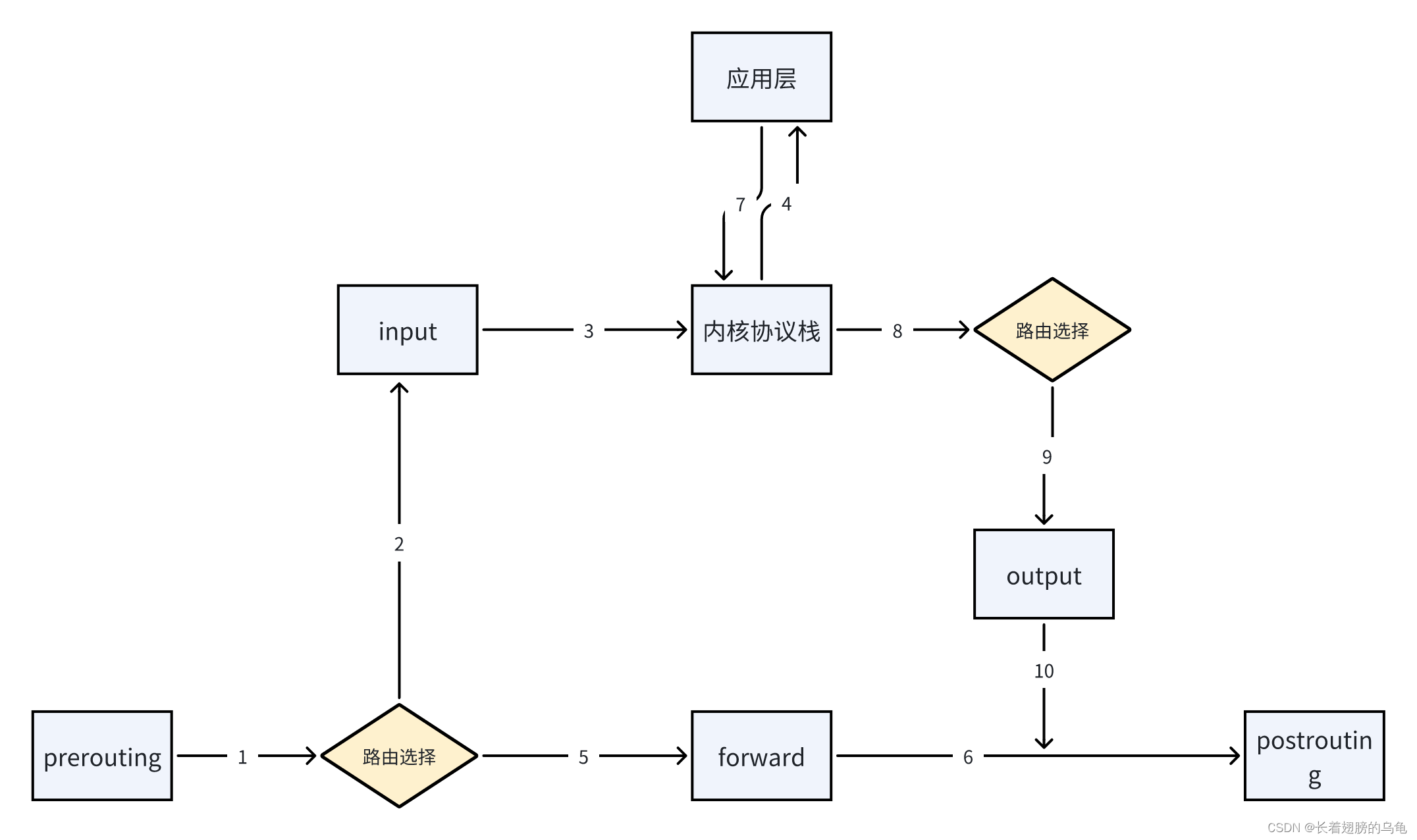

内核协议栈的三条流量路径

网卡接收到发送到本主机的流量路径

1. prerouting->路由选择->input->内核协议栈->应用层程序 1，2，3，4

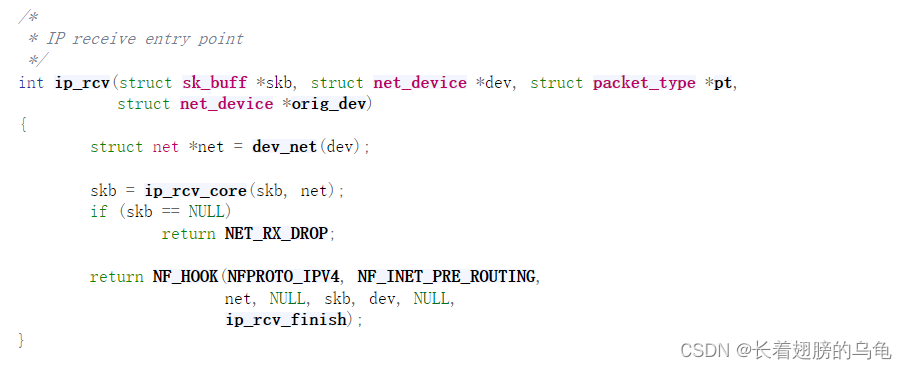

• 直接从网络层开始分析，网络层接收报文的第一个函数是ip_rcv函数，下面NF_HOOK是调用了我们的第一个hook点PRE_ROUTING，在执行完prerouting后会调用ip_rcv_finish函数

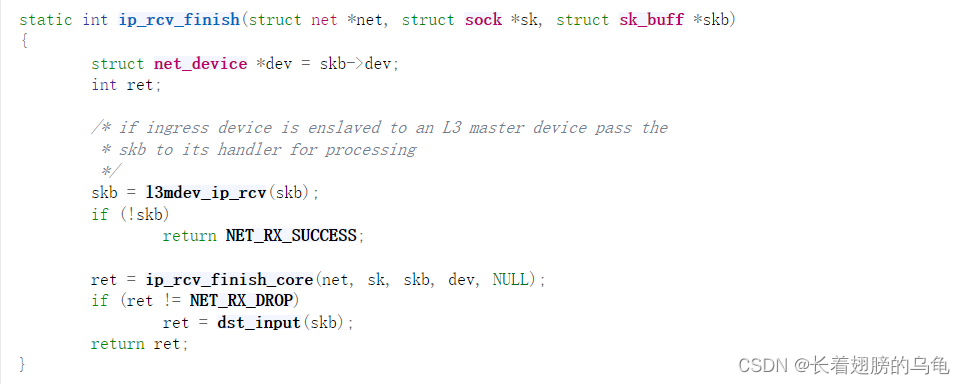

• 在这个函数中调用了ip_rcv_finish函数

ip_rcv_finish_core函数中调用了ip_route_input_noref函数，这个函数是路由选择函数，在这里主要用来判断报文是否发送给本机或者需要本机转发的

• 在路由选择后继续调用dst_input函数，因为这个报文是发送给本机的所有这里会调用ip_local_deliver函数

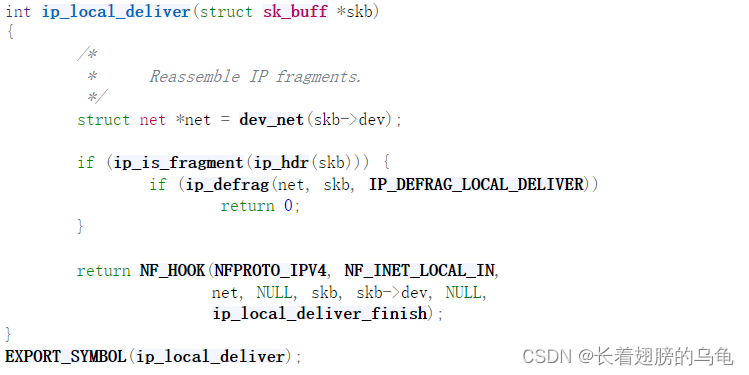

• 在ip_local_deliver函数中进入到了LOCAL_IN的hook点，也就是input点，在执行完后会调用ip_local_deliver_finish函数

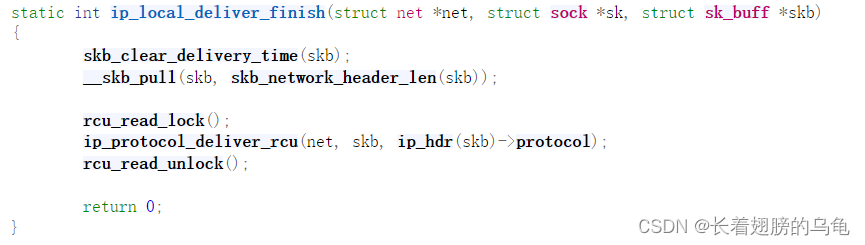

• 在这个函数中调用ip_protocol_deliver_rcu函数

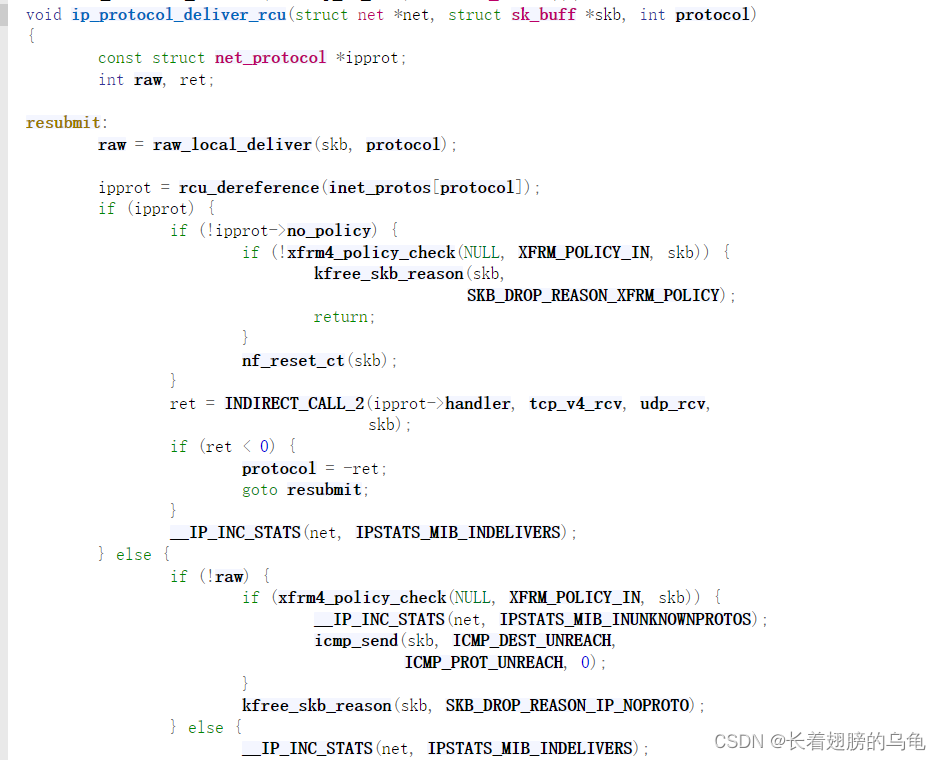

• 到此网络层的已经处理完毕，下面调用了tcp_v4_rcv函数将报文送到传输层

1. 到此将报文发送到本主机的核心代码已经完成

网卡收到需要本主机转发的流量路径

1. prerouting->路由选择->forward->postrouting 1，5，6

• 直接从网络层开始分析，网络层接收报文的第一个函数是ip_rcv函数，下面NF_HOOK是调用了我们的第一个hook点PRE_ROUTING，在执行完prerouting后会调用ip_rcv_finish函数

• 在这个函数中调用了ip_rcv_finish函数

ip_rcv_finish_core函数中调用了ip_route_input_noref函数，这个函数是路由选择函数，在这里主要用来判断报文是否发送给本机或者需要本机转发的

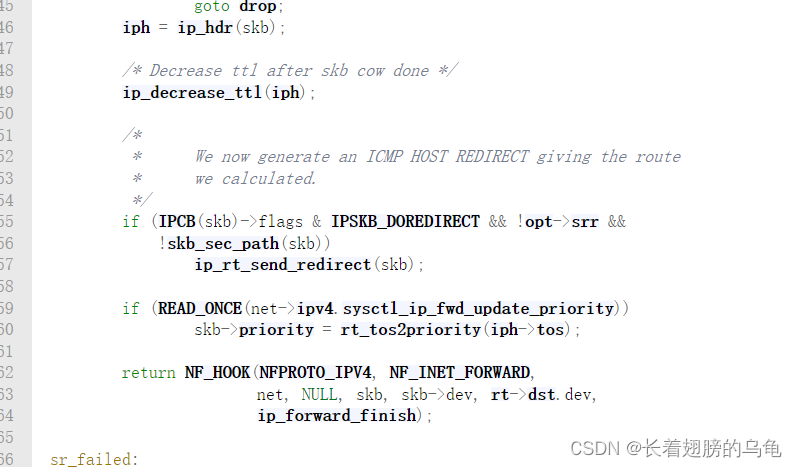

• 在路由选择后继续调用dst_input函数，因为这个报文不是发送给本机的所有这里会调用ip_forward函数,在这个函数中会调用FORWARD的hook点

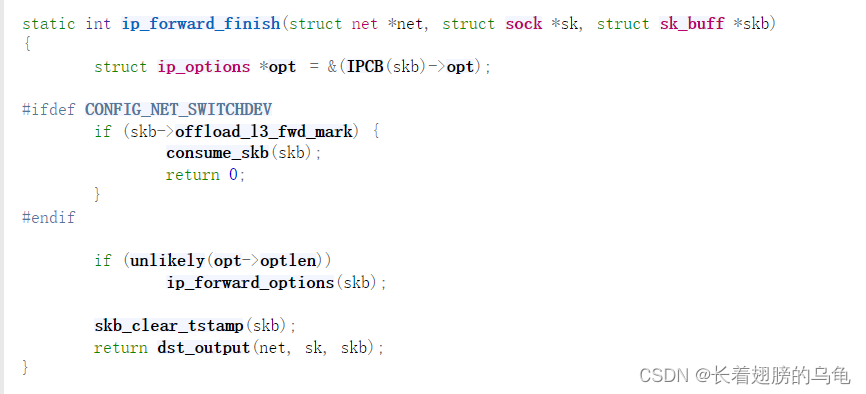

• 在ip_forward_finish中会调用dst_output函数

• 继续调用ip_output函数

• 在这里可以看到进入到了POST_ROUTING的hook点，然后调用ip_finish_output

• 在ip_finish_output中又调用了ip_finish_output2函数

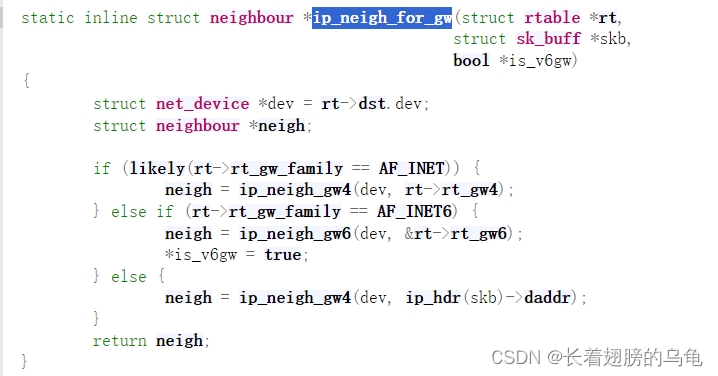

• 又调用了ip_neigh_for_gw函数进行arp查询

• 查看出neigh后调用neigh_output

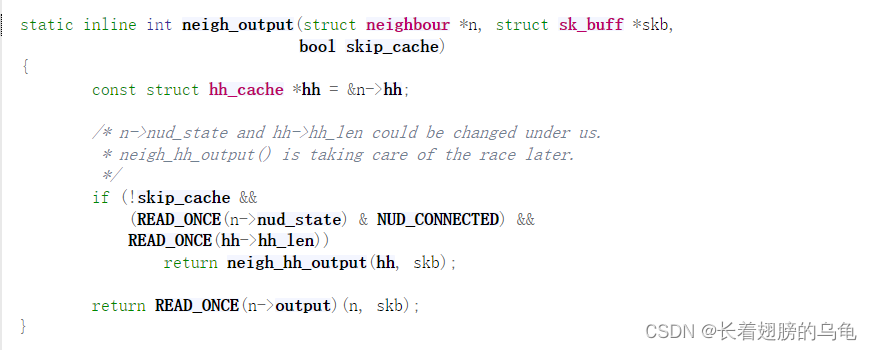

• 继续调用neigh_hh_output函数

• 上图中设置了mac地址并且调用了dev_queue_xmit函数来将报文送入到数据链路层处理

从本主机发出的流量路径

1. 应用层->内核协议栈->路由选择->output->postrouting 7，8，9，10，6

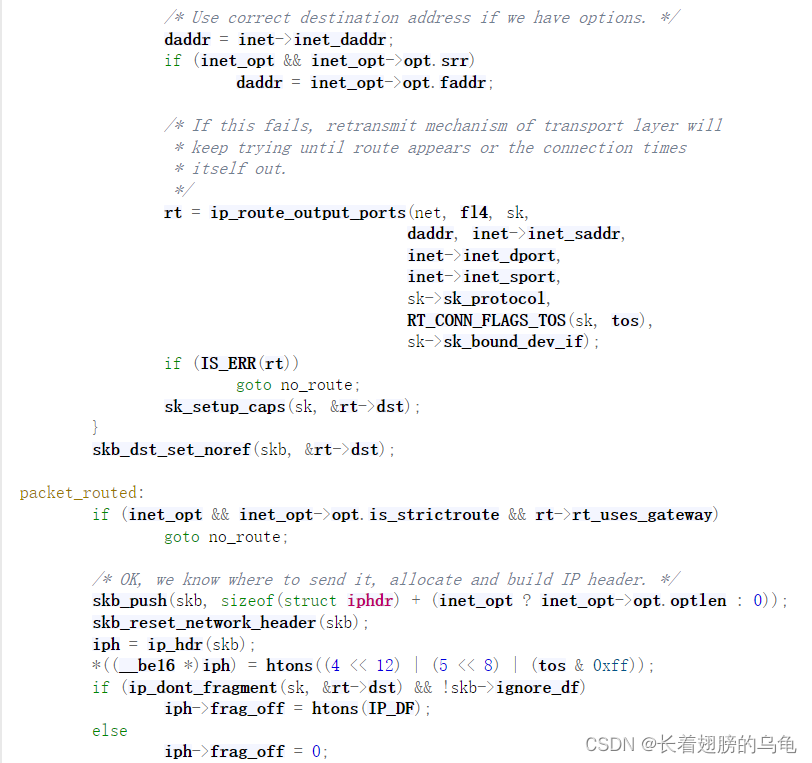

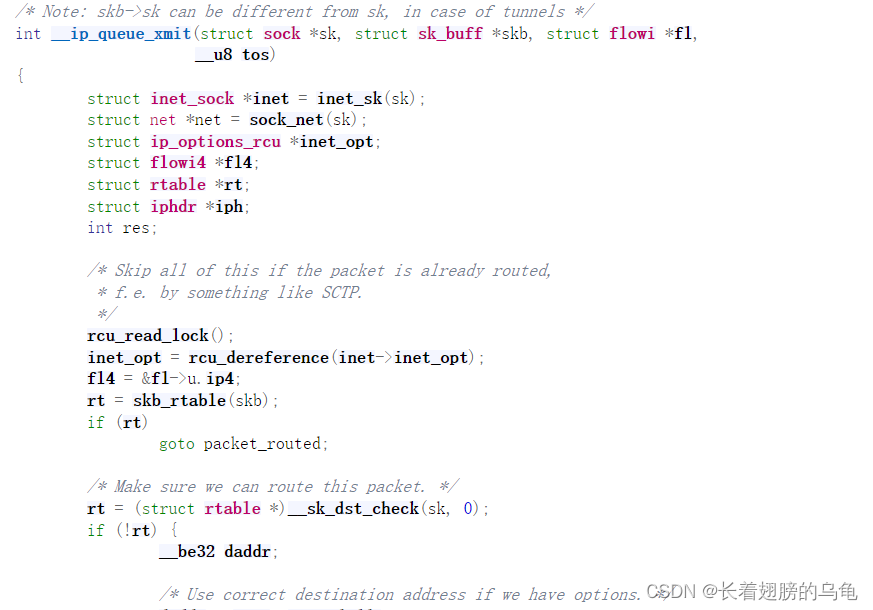

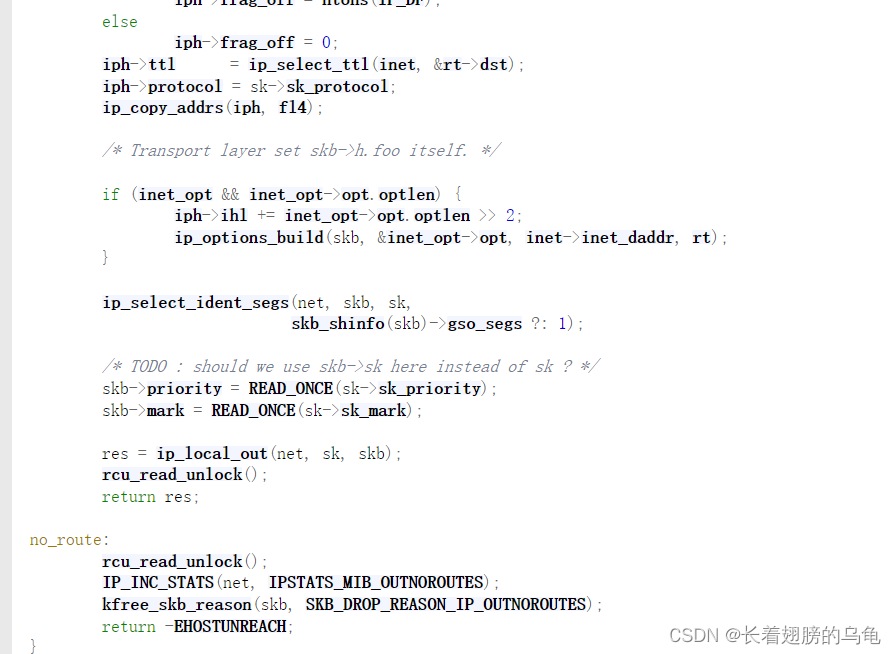

• 从本机发送的报文仍然从网络层开始向下发送，第一个调用的函数__ip_queue_xmit，在这个函数中调用了 ip_route_output_ports进行路由查询，并将路由后从哪个设备信息设置到skbuf中，最后又调用了ip_local_out函数

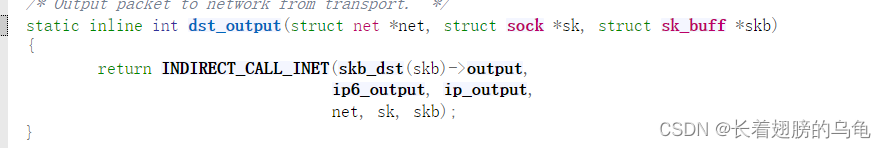

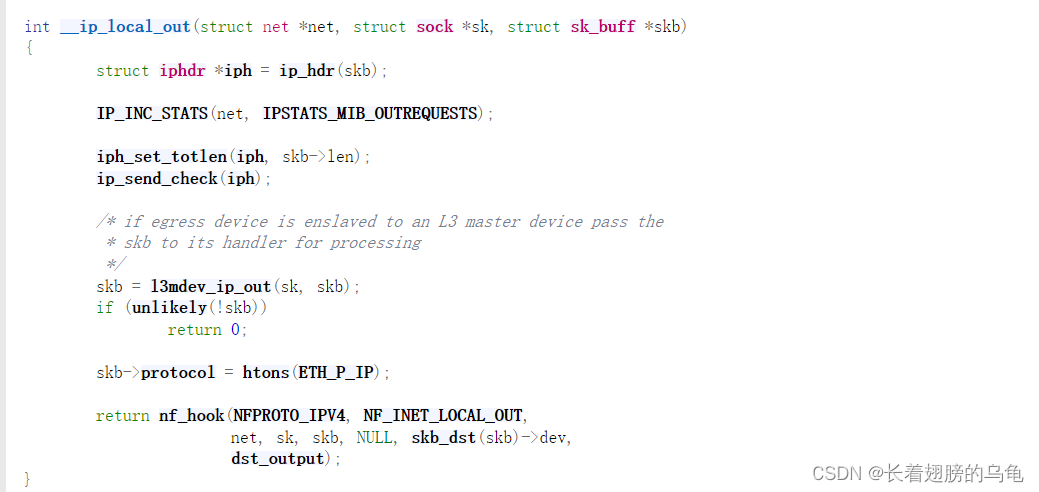

• 在里面调用了LOCAL_OUT的hook点，又继续调用dst_output函数

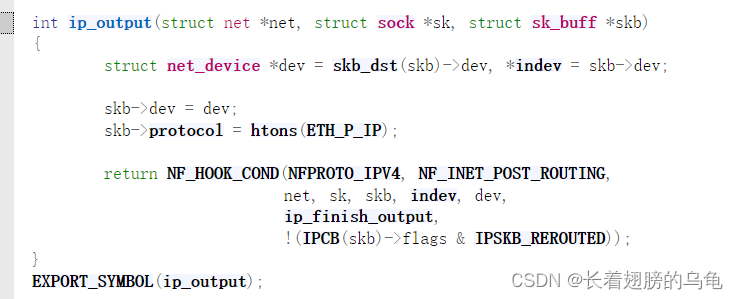

• 继续调用ip_output函数

• 在这里可以看到进入到了POST_ROUTING的hook点，然后调用ip_finish_output

• 在ip_finish_output中又调用了ip_finish_output2函数

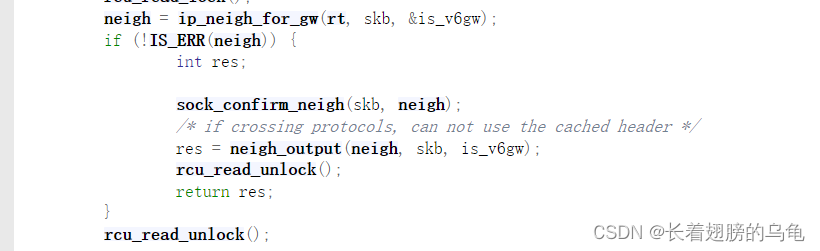

• 又调用了ip_neigh_for_gw函数进行arp查询

• 查看出neigh后调用neigh_output

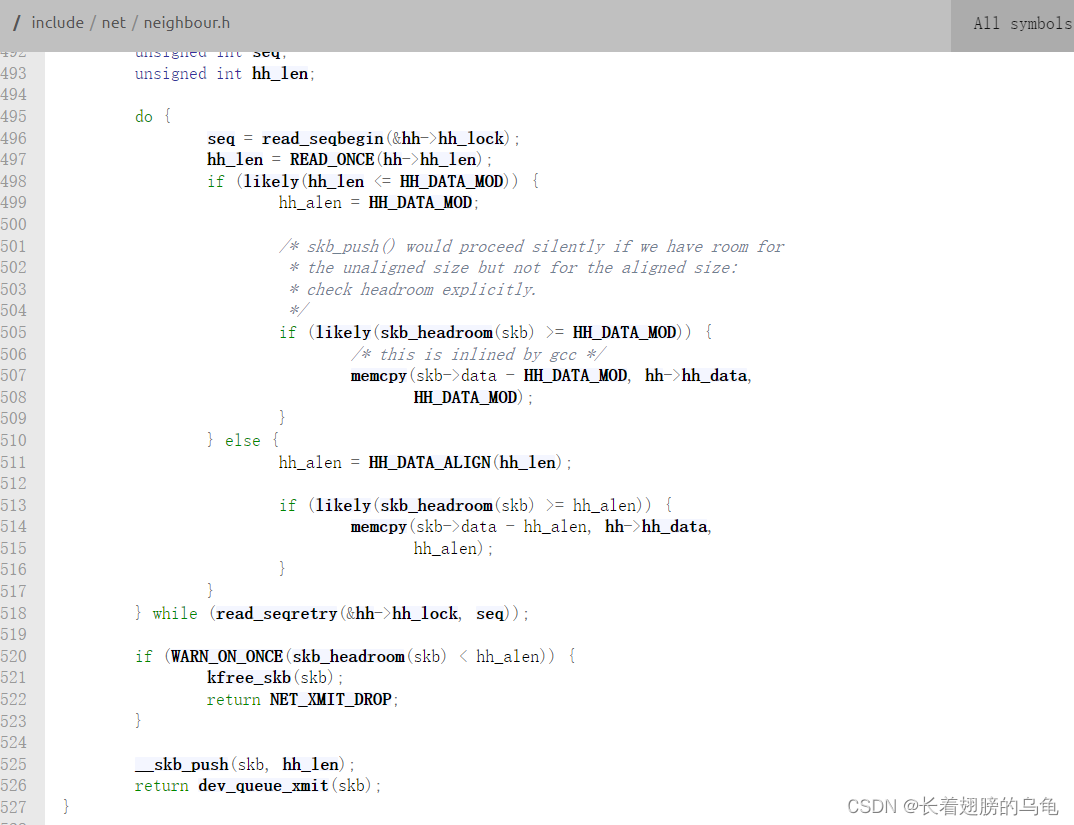

• 继续调用neigh_hh_output函数

• 上图中设置了mac地址并且调用了dev_queue_xmit函数来将报文送入到数据链路层处理

总结

上面说明了netfilter的五个hook点在linux内核协议栈的处理位置，通过说明内核协议栈的三条流量处理路径和经过的hook点在源码中的位置来更好的理解
