本文详细介绍了如何通过读码器自动读取产品条码，并将数据传输至上位机进行API接口验证。首先，需要添加补丁包DLL文件，然后在DIAView应用中配置霍尼韦尔扫码枪的驱动，设置相关参数如结束码和固定长度。接着，连接IO设备驱动并定义数据读取地址。当读取条码数据后，通过API接口验证产品状态，OK则继续流程，Fail则触发剔除或报警操作。整个过程旨在实现自动化生产线上的质量控制。
应用场景和需求描述
用户主要是希望通过读码器自动从产品中读取条码==>上位机获取条码后，通过API接口请求：验证改产品的NG情况==>蒋结果解析反馈给上位机：如果OK则继续，如果Fail则进行T除或报警操作；如下动画简单演示：
实现步骤和方法

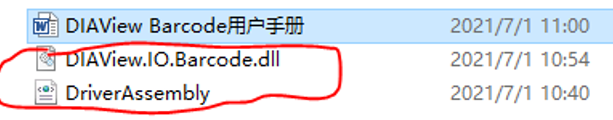

第一步：添加补丁包dll文件，若安装包包含则不需要此步骤，可跳过。
第二步：组态DIAView应用，以霍尼韦尔的扫码枪为例

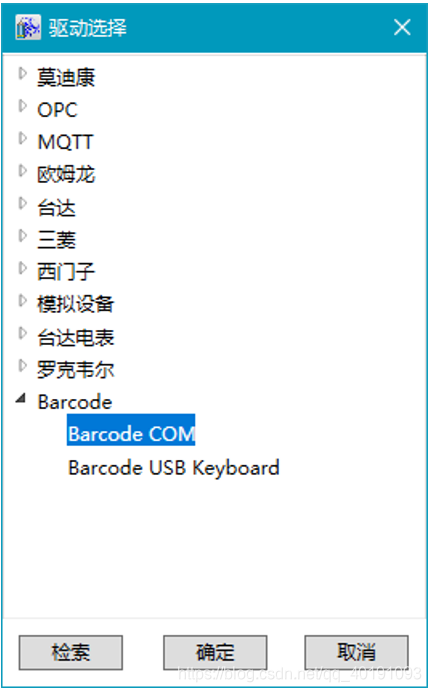

1. 选择驱动“Barcode COM”

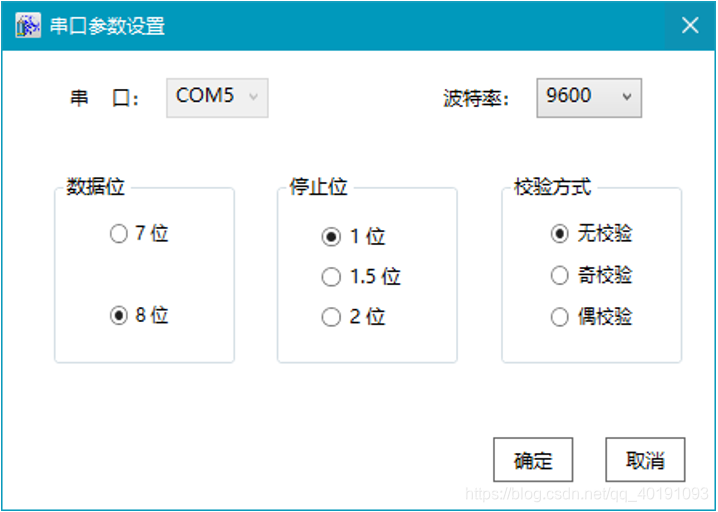

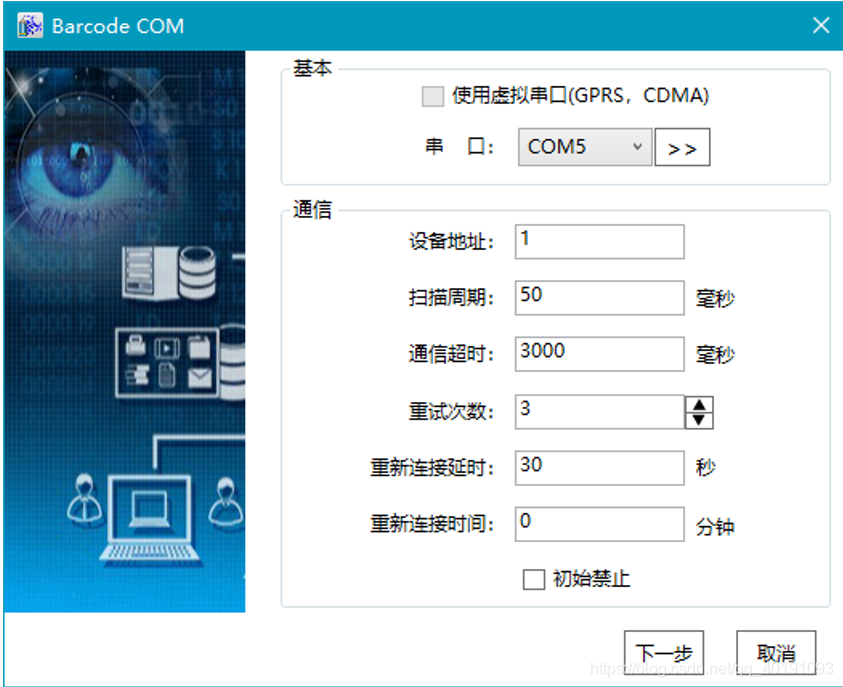

2. 下一步，填写相关参数

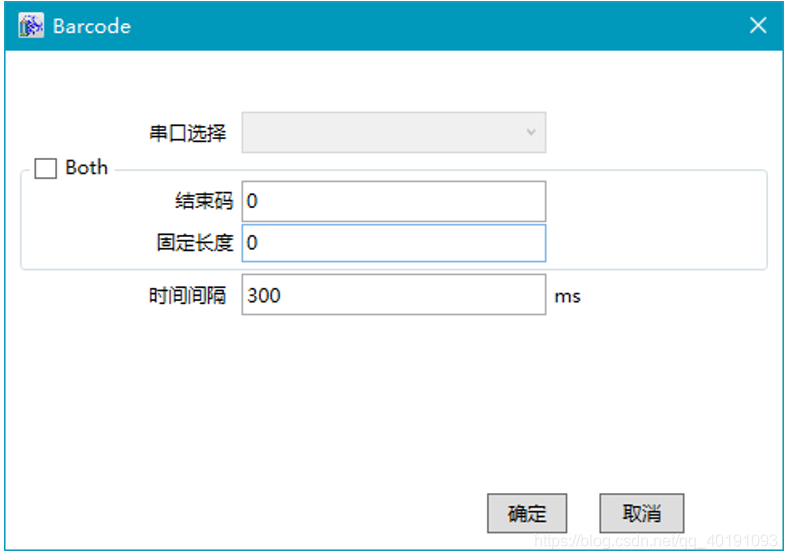

串口选择暂时不用，“结束码”：或者称为“结尾”，取值范围0~127，用于区分数据。若扫码枪无结束码，可设置为0或超出范围即可。

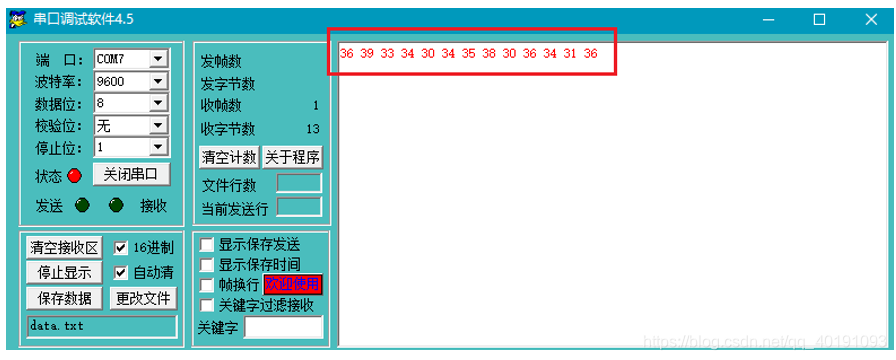

“固定长度”：若无“结束码”，条码有固定的长度，可以设置此值。固定长度非0值。注：既有“结束码”，又有“固定长度”，需要勾选。“时间间隔”：每次读取数据的时间不超过时间。最佳时间需要根据现场设置。一般不需要重新设置。例：下图，条码枪数据特点，无结束码(使用前最好用串口助手测试数据)
测试使用条码枪之一，霍尼韦尔的条码枪，需要扫描下面条码可以转为虚拟串口如下图，用扫码枪扫描如下条码：

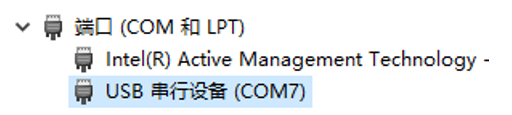

扫描之后，到电脑的串口设备管理中可以看到已被虚拟出一个串口

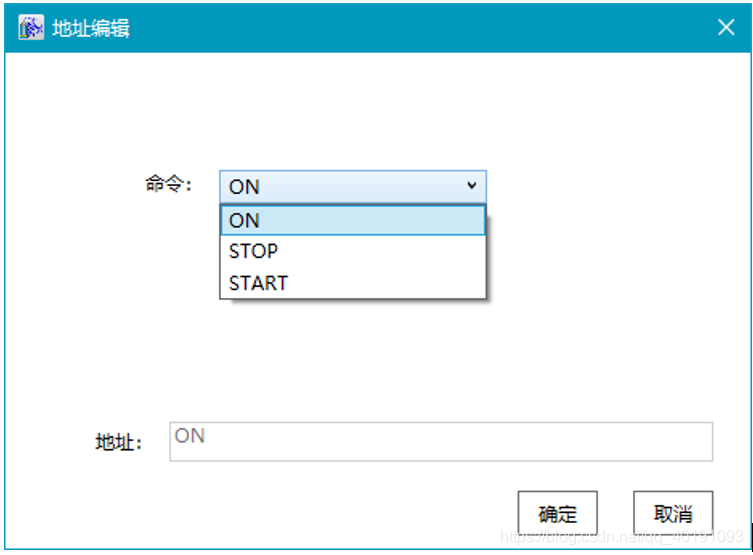

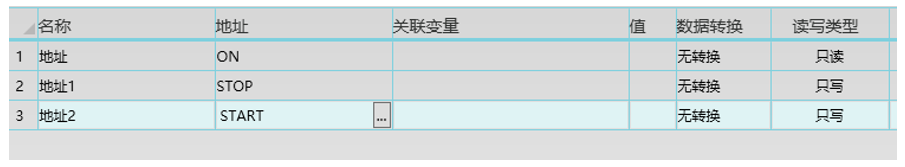

3. IO设备驱动中，添加地址
“ON”：只读，条码数据
“STOP”：关闭读取，只写
“START”：重新打开读取，只写
