SPDIF是由SONY和philips制定的数字音频传输规范，基于AES/EBU并适用于家庭环境。它采用双相相位编码，将时钟和数据混合传输。每个block包含192个frame，每个frame存储两个声道的采样信号，支持PCM和RAW格式，信息包括头码、有效数据、通道状态和校验位。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

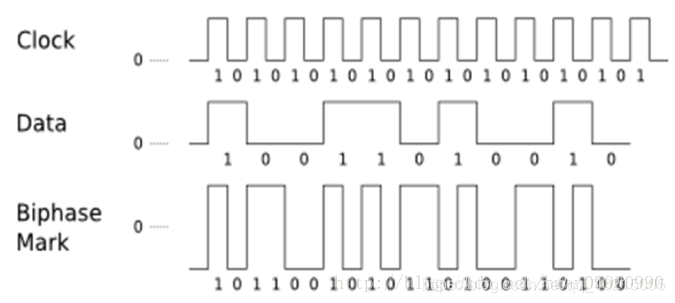

s/pdif是SONY和philips公司共同规定的数字信号传输规范，其实就是在AES/EBU上进行改动的家用版本。IEC60958的标准规范囊括了以上两个规范。spdif采用了双相相位编码（BMC），是将时钟信号和数据信号混合在一起的编码方式。
在这里插入图片描述
spdif主要是传递PCM格式的音频，也可以传输RAW文件格式。

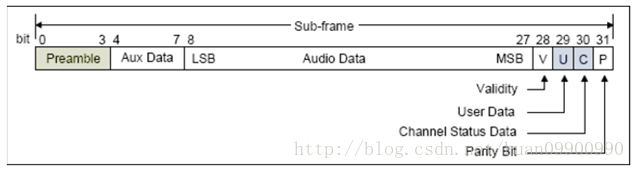

spdif的消息是串行发送的，一个block为单位，一个block有192个frame，一个frame有两个sub frame，而每个Frame储存了两个声道的一组采样信号（Sample）分别为channel A，channel B。一个Sub Frame为32bits，则一个Frame为8Byte，一个block为192x8=1536 Bytes，每个block总共可以传递192个双声道Sample。

在这里插入图片描述
0~3：头码，可为B，M，W（X，Y，Z），为X时，表明sub frame是channel A，为Y时，表明sub frame是channel B.为Z时，表明sub frame是channel A且为BLOCK START。
4~7：辅助数据，当数据区超过20bit时，可用来存放多的数据。
8~27：
