Arduino实验三十八 湿度传感器实验

学习任务：

学会使用湿度传感器

---

$关注微信公众号：爱享生活科技$

组件：

• Arduion主板
• 湿度传感器
• LCD显示屏
• USB数据线

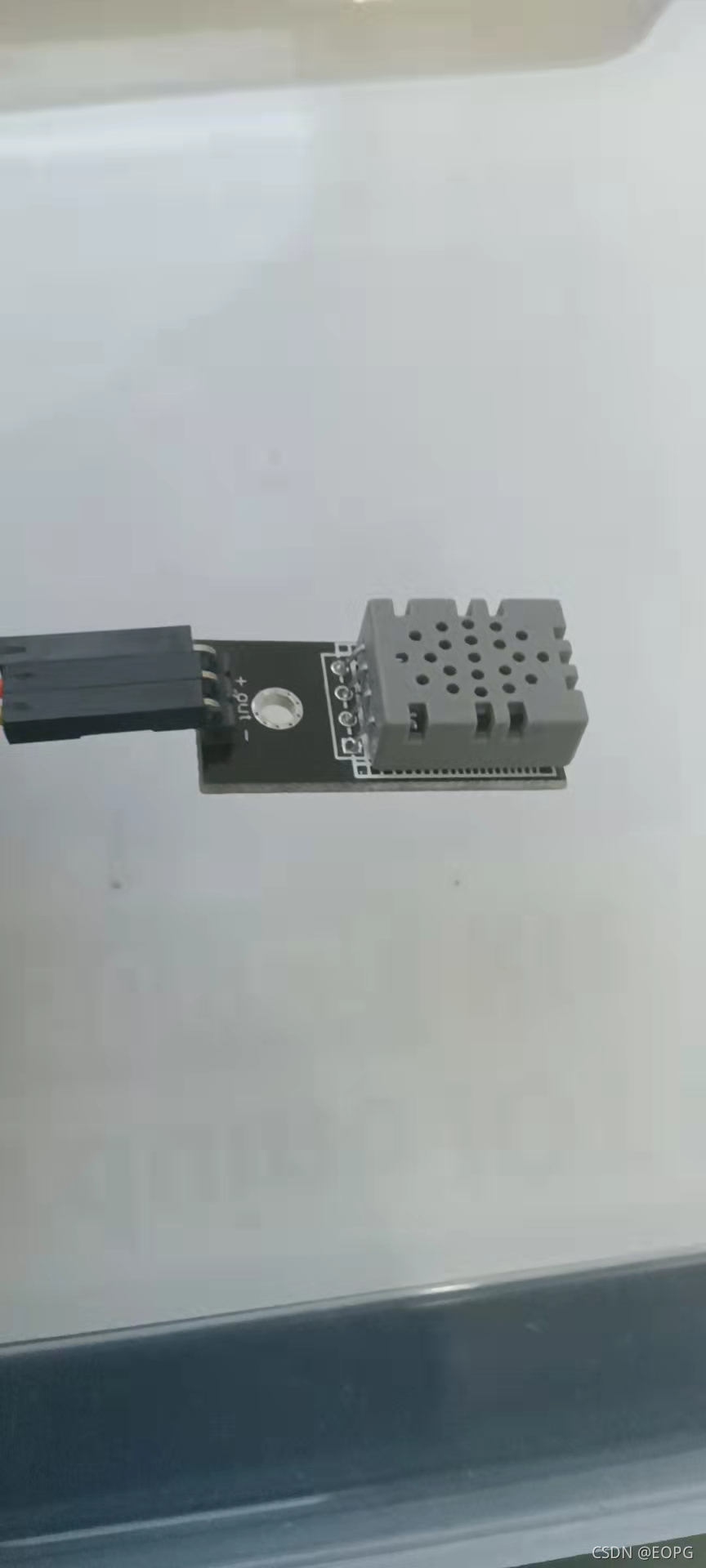

下图是湿度传感器

实验步骤：

1.建立电路

Arduion	湿度传感器
7	out
GND	GND
5v	vcc

Arduion	LCD显示屏
GND	GND
5v	VCC
A2	SDA
A1	SCL

2.烧录代码

#include<dht.h>
#include<LiquidCrystal_I2C.h>
#include<Wire.h>
LiquidCrystal_I2C lcd(0x27,16,2);
dht DHT;
const int DHT11_PIN=7;

void setup()
{
Serial.begin(9600);
lcd.init();
lcd.backlight();
}

void loop()
{
  int chk=DHT.read11(DHT11_PIN);
  switch(chk)
      {
        case DHTLIB_OK:
        break;
        case DHTLIB_ERROR_CHECKSUM:
        break;
        case DHTLIB_ERROR_TIMEOUT:
        goto D;
        break;
        default:
        break;
      }
lcd.setCursor(0,0);
lcd.print("Tem:");
lcd.print(DHT.temperature,1);
lcd.print(char(223));
lcd.print("C");
lcd.setCursor(0,1);
lcd.print("Hum:");
lcd.print(DHT.humidity,1);
lcd.print("%");
delay(200);
}

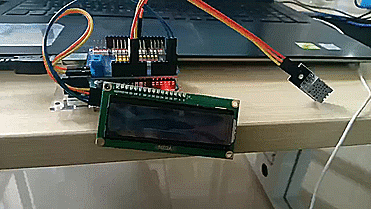

3.实验现象

每0.2s检测周围环境湿度和温度并显示到LCD显示屏上。
