从OpenLB手册上我们可以学到Palabos方面的什么？

---

提示：本次对OpenLB的阅读，仅仅对本人感兴趣的篇章进行介绍。

---

关于BlockLattice

BlockLattice2D<T, LATTICE>实际上是一个nxxyq的T类型数组。

int nx, ny, someX, someY, someF;
// <...> some code to initialize nx, ny, someX and someY
BlockLattice2D<T, LATTICE> lattice(nx,ny); // instantiate BlockLattice
T value = lattice.get(someX,someY)[someF]; // read values
lattice.get(someX,someY)[someF] = 0.; // write values

From OpenLB User Guide 1.3 Listing 2.4
BlockLattice2D<T, LATTICE>::get()传输一个类型为Cell<LATTICE>的对象，它储存了粒子群，如果Lattice模板还有需要的话，还能储存一下标量，如ForcedD3Q19的模板。

手册上推荐的是，你应该更倾向于使用cell于实践中，而不是上面Listing 2.4的方式来读取和修改粒子群数据。

int nx, ny, someX, someY, someF;
// <...> some code to initialize nx, ny, someX and someY
BlockLattice2D<T, LATTICE> lattice(nx,ny); // instantiate BlockLattice
// <...> some code to initialize dynamics objects of the lattice
T velocity[2];
lattice.get(someX,someY).computeU(velocity); // compute velocity
velocity[0] = 0.;
lattice.get(someX,someY).defineU(velocity); // modify velocity

From OpenLB User Guide 1.3 Listing 2.5

此处我不太确定defineU是否在Palabos中起到作用，Palabos中有defineVelocity的函数，但它一般用于定义边界，并且需要与iniCellAtEquilibrium连用，具体用法可以去看我之前的博文：https://blog.csdn.net/qq_40259141/article/details/108915931

关于边界条件

目前本人的学习进展不是很关注边界条件，这一部分关于边界初始化，设置等内容我阅读得很潦草。

OnLatticeBoundaryConditionXD 用于将对被选中为边界的格点分配一个边界的角色。

当计算区域的设置完成后，就需要对这些边界点设定速度和密度，即在cell上 defineVelocity或defineDensity。

与上面谈BlockLattice时使用cell来修改粒子群的操作不同，在边界上操作遵守另一种规则，在此处粒子群是没有被修改的，对于速度边界，defineVelocity即可修改边界上的速度值，但defineDensity没有效果。在压力边界，这种情况将相反，defineDensity有效果而defineVelocity没有效果。

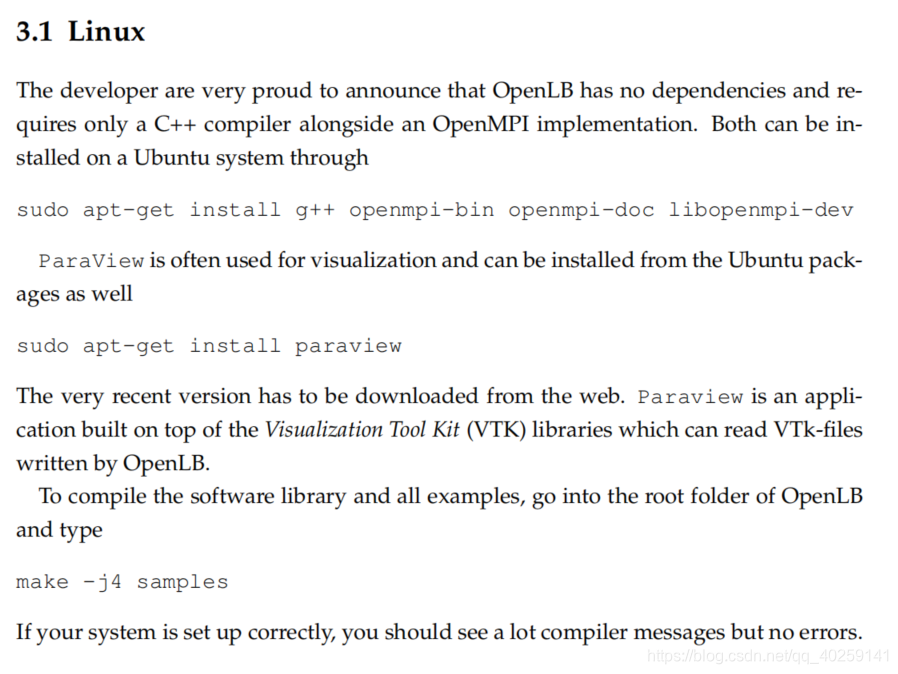

关于安装openmpi与paraview

我从未试过这样简单地用两行代码来安装openmpi和paraview，不知道有没有同学尝试一下看看是不是比较好用。

关于数据结构

Cell，BlockLattice，SuperLattice

这么说吧，在LBM里面，计算就是一堆差不多的四四方方的小格子，但有些复杂的计算体，它不规则啊，它说不定要用三角形的mesh呀，但LBM这不是四四方方嘛，所以为了节省计算，我们就用所谓的multi-block方法，把算域分成一堆不同分辨率的小四四方方嘛（sub-grids），然后拼在一起组成这个计算体，就会很香（原文：both elegant and efficient）。配合并行计算，就会更香。

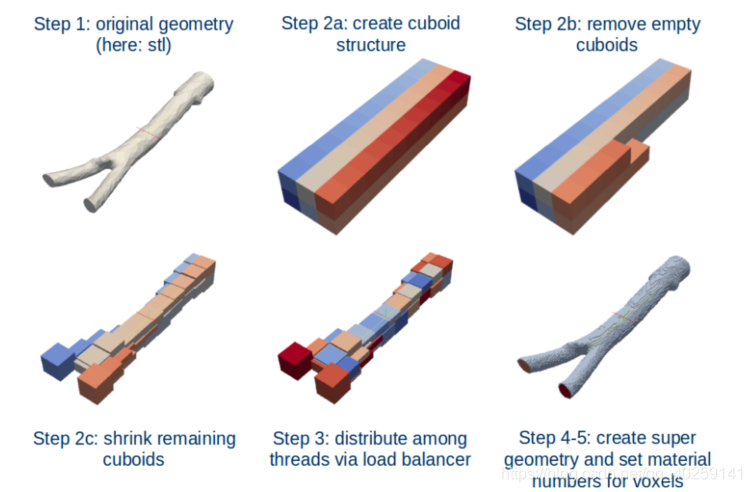

如果我的理解没错的话，大概是如下图所示的意义。

From OpenLB User Guide 1.3 Figure 5.1

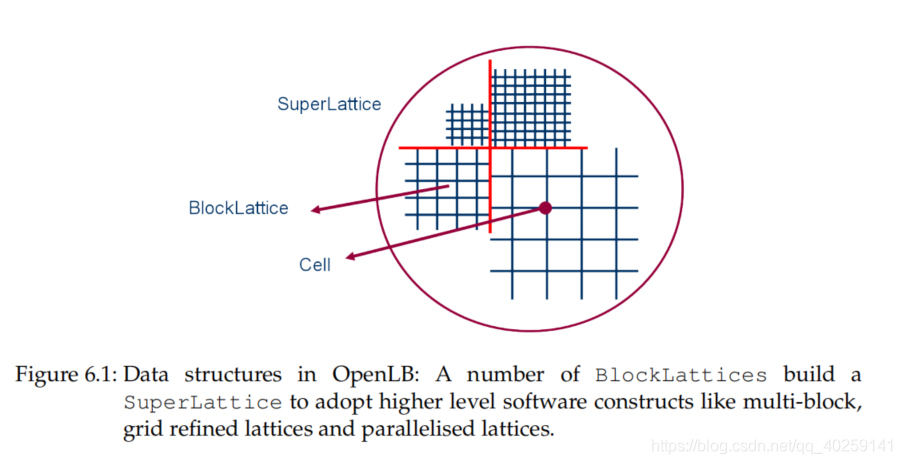

然后呢，在OpenLb里面，最基本的数据结构就是cell了，cell它爸是BlockLattice，它爸BlockLattice表示的就是一堆四四方方的小cell数组。

cell里面一般有q个变量，存储的是离散的速度分布，在编程里是从0数，所以就是0到q-1。

为了优化，在cell里面是以下图形式存储数据的，其中t对应的为格子权重。

像这种数据，就被更高一辈分的大佬存储了，这一层的大佬是管BlockLattice的，叫做SuperLattice。

From OpenLB User Guide 1.3 Figure 6.1

Descriptor

如下为一个D2Q9的Descriptor的数据读取演示，我觉得这与Palabos应当是不一样的，Palabos我见过d与q这样的访问，没见过c，也可能是因为我没有去看Palabos这方面源码的缘故吧，待未来有空再回头处理这个问题。

using T = double;
using DESCRIPTOR = descriptors::D2Q9<>;
// number of spatial dimensions
5 const int d = descriptors::d<DESCRIPTOR>(); // == 2
// number of discrete velocities
const int q = descriptors::q<DESCRIPTOR>(); // == 9
// second discrete velocity vector
10 const Vector<int,2> c1 = descriptors::c<DESCRIPTOR>(1); // == {-1,1}
// weight of the first discrete velocity
const T w = descriptors::t<T,DESCRIPTOR>(0); // == 4./9.

From OpenLB User Guide 1.3 Page 50
下面则为包含D2Q9所有数据的全部定义。

template <typename... FIELDS>
struct D2Q9 : public DESCRIPTOR_BASE<2,9,POPULATION,FIELDS...> {
typedef D2Q9<FIELDS...> BaseDescriptor;
D2Q9() = delete;
 };
namespace data {
template <>
constexpr int vicinity<2,9> = 1;
template <>
constexpr int c<2,9>[9][2] = {
{ 0, 0},
 {-1, 1}, {-1, 0}, {-1,-1}, { 0,-1},
{ 1,-1}, { 1, 0}, { 1, 1}, { 0, 1}
};
template <>
constexpr int opposite<2,9>[9] = {
0, 5, 6, 7, 8, 1, 2, 3, 4
};
template <>
constexpr Fraction t<2,9>[9] = {
{4, 9}, {1, 36}, {1, 9}, {1, 36}, {1, 9},
{1, 36}, {1, 9}, {1, 36}, {1, 9}
};
template <>
constexpr Fraction cs2<2,9> = {1, 3};
}
Listing 6.1: Definition of the D2Q9 descriptor

Descriptor也可以继续扩展，一般情况，我们在计算模拟的时候，都会需要一个外界力量，比如重力，比如下面这个定义了力场。

using DESCRIPTOR = descriptors::D2Q9<descriptors::FORCE>;
// Check whether DESCRIPTOR contains the field FORCE
DESCRIPTOR::provides<descriptors::FORCE>(); // == true
// Get cell-local memory location of the FORCE field
const int offset = DESCRIPTOR::index<descriptors::FORCE>(); // == 9
// Get size of the descriptor’s FORCE field
const int size = DESCRIPTOR::size<descriptors::FORCE>(); // == 2

外力

在Palabos和OpenLB中我们都有一个大概叫做ForcedD3Q19Descriptor的格子表示器，根据描述它应该是使用Guo’s Forcing Scheme来实现二阶精度的。

// Define constant force
AnalyticalConst2D<T,T> force(
8.0 * converter.getLatticeViscosity()
* converter.getCharLatticeVelocity()
/ ( Ly*Ly ), // x-component of the force
0.0); // y-component of the force
// Initialize force for materials 1 and 2
superLattice.defineField<FORCE>(
superGeometry.getMaterialIndicator({1, 2}), force);
Listing 2.19: Define a constant external force

Listing 2.19展示了如何为特定material number的cell定义外场力。这里需要确保Descriptor包含这个FORCE field来使用defineField<FORCE>功能。我们也可以通过下面的方法来读写cell中的力场数据。

// Get a pointer to the memory location of a cell’s force vector
double* force = cell.getFieldPointer<FORCE>();
// Read a cell’s force vector as an OpenLB vector value
Vector<double,2> force = cell.getField<FORCE>();
5 // Set a cell’s force vector to zero
cell.setField<FORCE>(Vector<double,2>(0.0, 0.0));

OpenLB里，外力数据的存储仍然在cell内，与粒子群数据相邻，通过在Descriptor里定义附加域实现。Palabos应当是通过另外一种方式来管理外立场，这个我将在下面附录展示。

using ForcedD2Q9Descriptor = descriptors::D2Q9<descriptors::FORCE>;
using ForcedD3Q19Descriptor = descriptors::D3Q19<descriptors::FORCE>;

在OpenLB关于外力内容的最后一句话中，提到了Shan和Chen开发以及Shan和Doolen改进的velocity shift forcing scheme。我对这个scheme不太熟悉，在OpenLB中这个scheme为ForcedShanChenBGKdynamics。
``

附录

/
/
/
/
/

待我有空在此处讨论一下Palabos代码的外力场生成。
