负载均衡之三种模式

模式一：D-NAT模式

原理：此模式类似NAT网络中，所以此网络内主机发到互联网上的数据包的源目的IP都是NAT路由的IP，在NAT路由上做了IP替换。

把客户端发来的数据的IP头的目的地址在负载均衡服务器上换成其中一台RS的IP，并发至对应RS来处理，RS处理完成后又交还给负载均衡服务器。负载均衡服务器再把数据包源IP改为自己的IP。

原理图：

优点：能够实现负载均衡

缺点：

• 负载均衡服务器的资源成为系统瓶颈
• 带宽有限：因为数据通信的非对称性，一般请求报文数据量较小，回复报文数据量较大，负载均衡不一定能够及时处理所以回复
• 算力有限：IP转换需要负载均衡服务器算力较强。
• 适用于业务流量不是特别大的情况

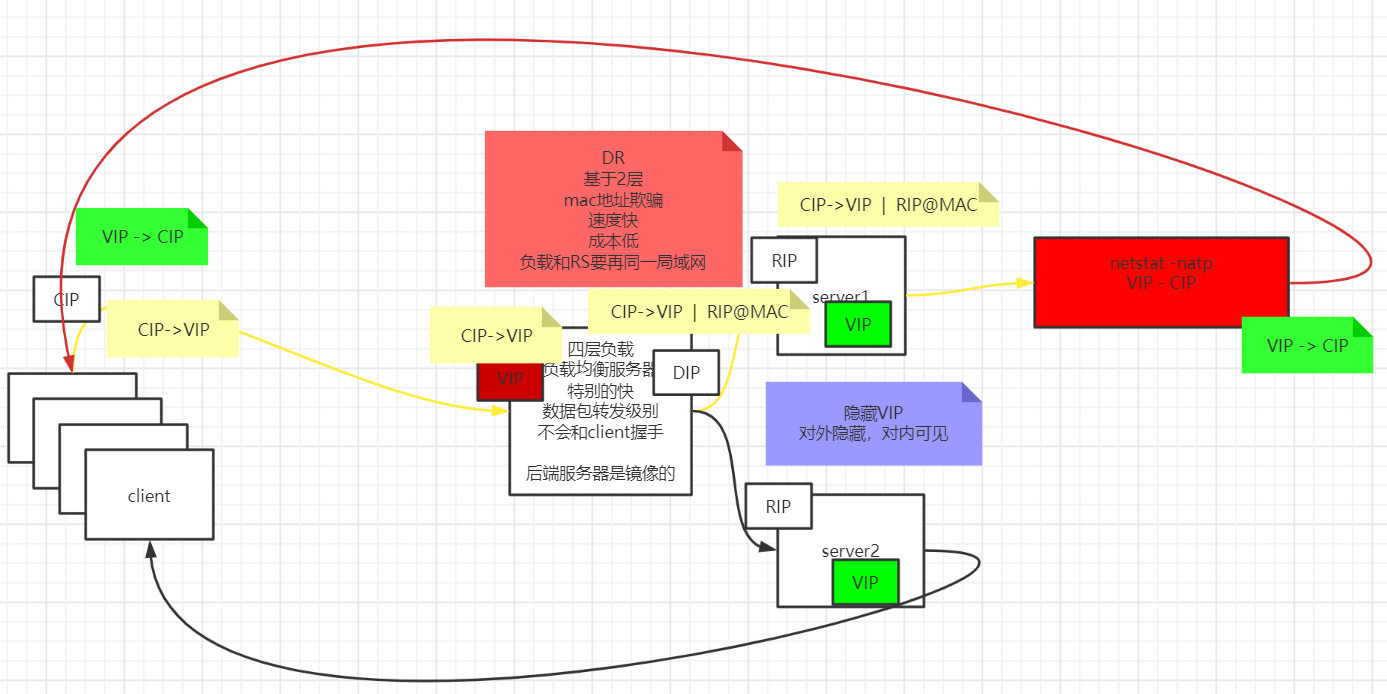

模式二：DR模式

原理：负载均衡服务器和RS都包含VIP，但是DR的VIP是对外裸漏的，所有网络都能够获得的，RS的VIP却是要通过修改RS的ARP通告方式将其隐藏起来。所以，所以数据都会传给DR，而DR收到数据根据调度算法，找出对应RS，并将数据包的目的MAC地址改为RS的目的MAC地址（MAC欺骗），又因为RS和DR在同一个网络，通过MAC地址就可以找到RS，这时RS就能收到此数据请求。又由于RS上也有VIP所以可以将数据包直接回复给客户端。

原理图：

优点：

• 缓解了DR的资源和流量压力
• 分发速度更快，只需要对链路层进行篡改，不需要动网络层

缺点：

• 要求DR和RS必须在一个网络中，有了物理距离的限制

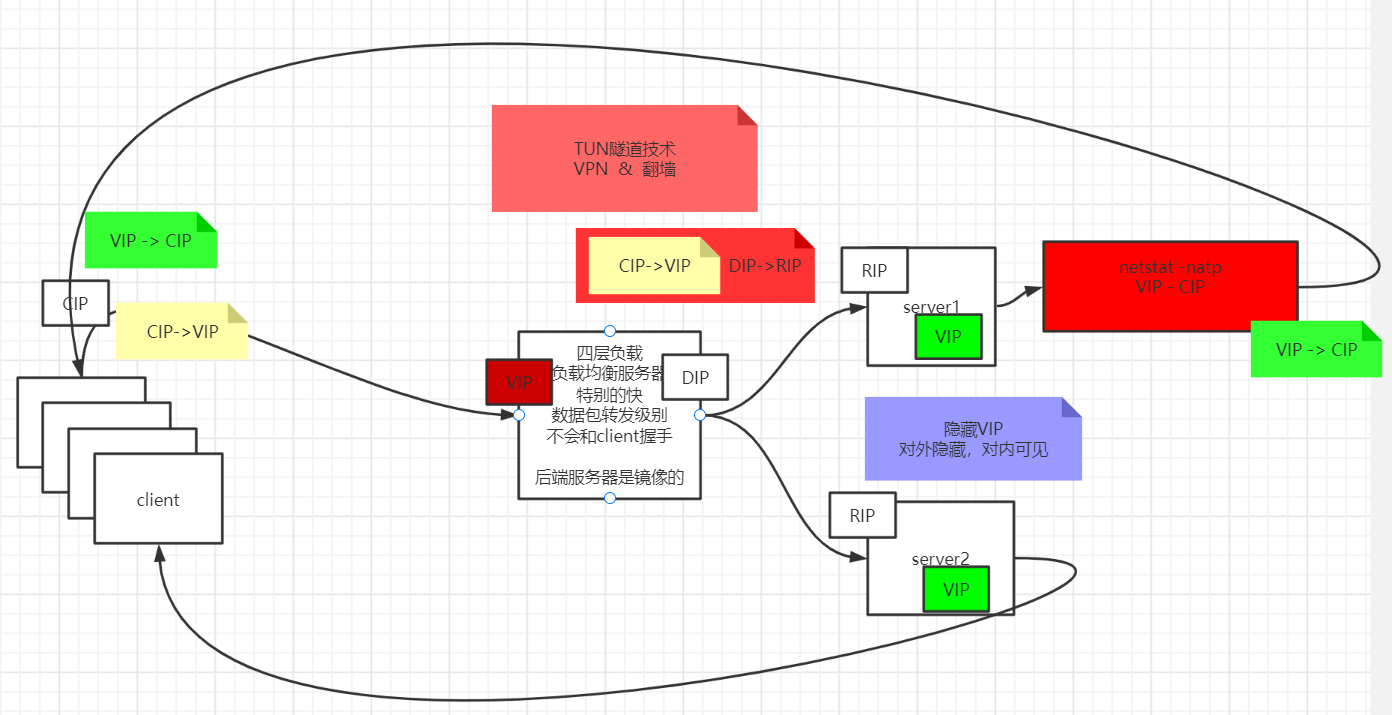

模式三：TUN隧道技术

原理：将客户端发来的数据包封装成一个用RS的IP包装的数据包，发给RS，在RS收到后将包头解开，处理后直接发给客户端。

原理图：

优点：

• 减少DR的流量压力
• 能进行不同地域的分发

缺点：

• 需要RS也支持TUN协议

• 减少DR的流量压力

• 能进行不同地域的分发

缺点：

• 需要RS也支持TUN协议
