Windows内核编程(五)-驱动的调试

驱动的调试

为了安全起见，驱动调试应该在虚拟机中进行，本书中所有提及的驱动调试，都是指通过Vmware（或其他虚拟机）运行一个虚拟机操作系统，在该操作系统中运行被调试的驱动，开发者在物理机器上使用内核调试工具（如 Windbg），通过网络、USB、串口、1394等方式连接到虚拟机操作系统，进行驱动调试。为了表述清晰，下面把物理机器称为调试机器，把运行被调试驱动的虚拟机称为被调试机器。

基于VS + WDK环境调试

调试环境

调式机器：Windows 10 WDK10
调式机器IP：192.168.0.110
虚拟机：vmware 16
被调式机器：Windows 10
被调式机器IP：192.168.247.129

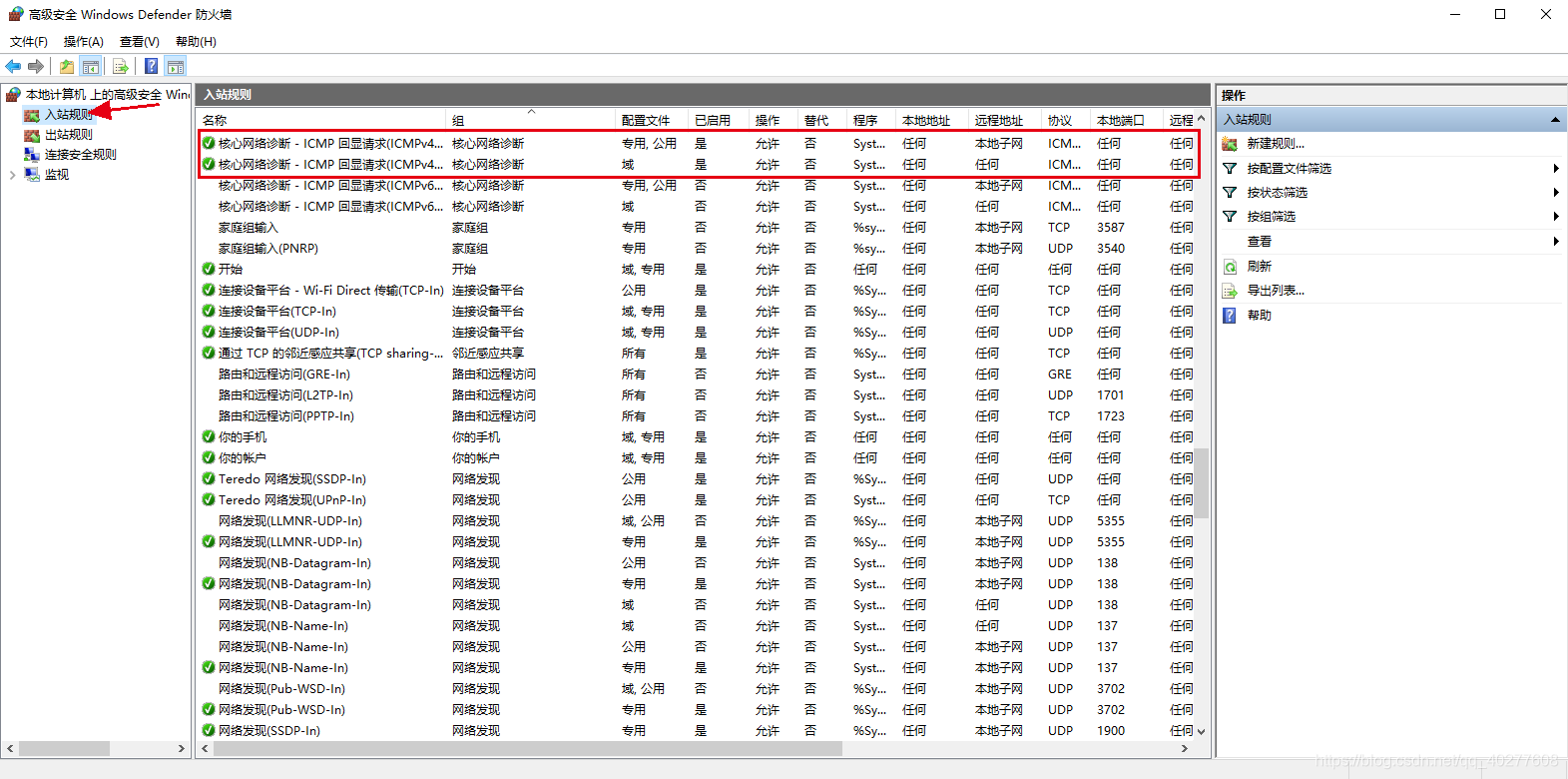

两台机器的IP必须是互通的，如果ping不同请检查防火墙的入站规则，打开以下两项

配置被调式机器

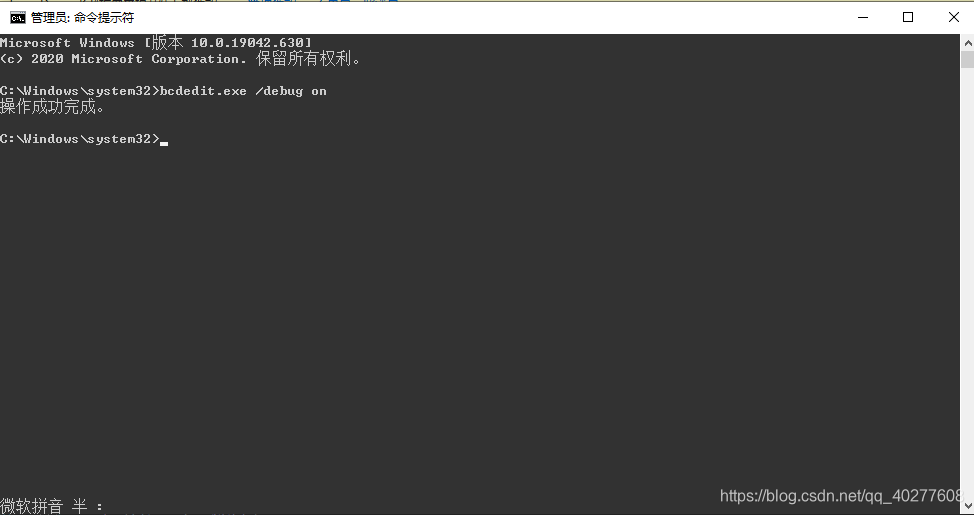

在被调试机器中：以管理员权限运行cmd（命令提示符），在命令中输入：bcdedit /debug on，然后回车。这条命令的作用是把被调试机器设置成调试模式。

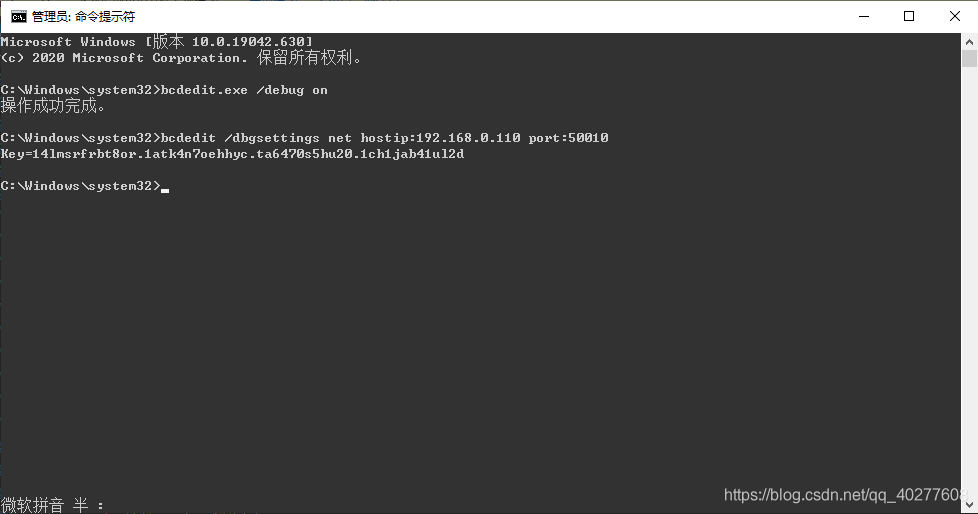

在命令行中输入：bcdedit /dbgsettings net hostip:192.168.0.110 port:50010 并回车，这条命令的意思是使用网络进行调试的连接方式，hostip指调试机器的IP，在笔者电脑上是192.168.0.110 ，port表示所使用网络的端口，建议范围是49152 至65535，笔者指定的端口为50010。在上面的命令执行完之后，cmd命令行上会显示一个Key，读者需要保存这个Key，用于后面调试机器的配置。

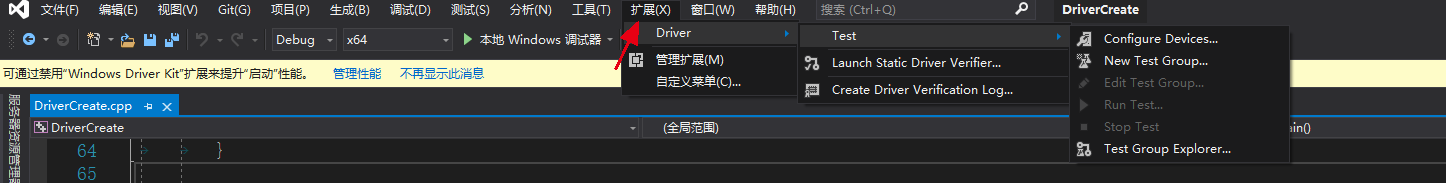

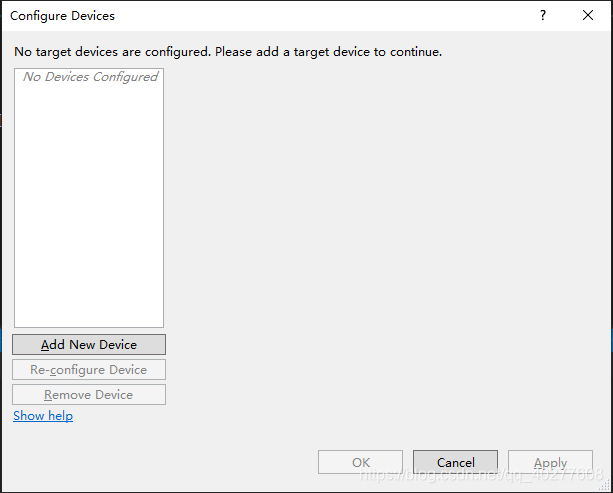

以上就是被调试机器的配置，下面为读者介绍调试机器的配置，首先打开VS，在VS菜单栏中找到“Driver”，在“Driver”的下拉菜单中找到“Test”→“Configure Devices”，如图所示。

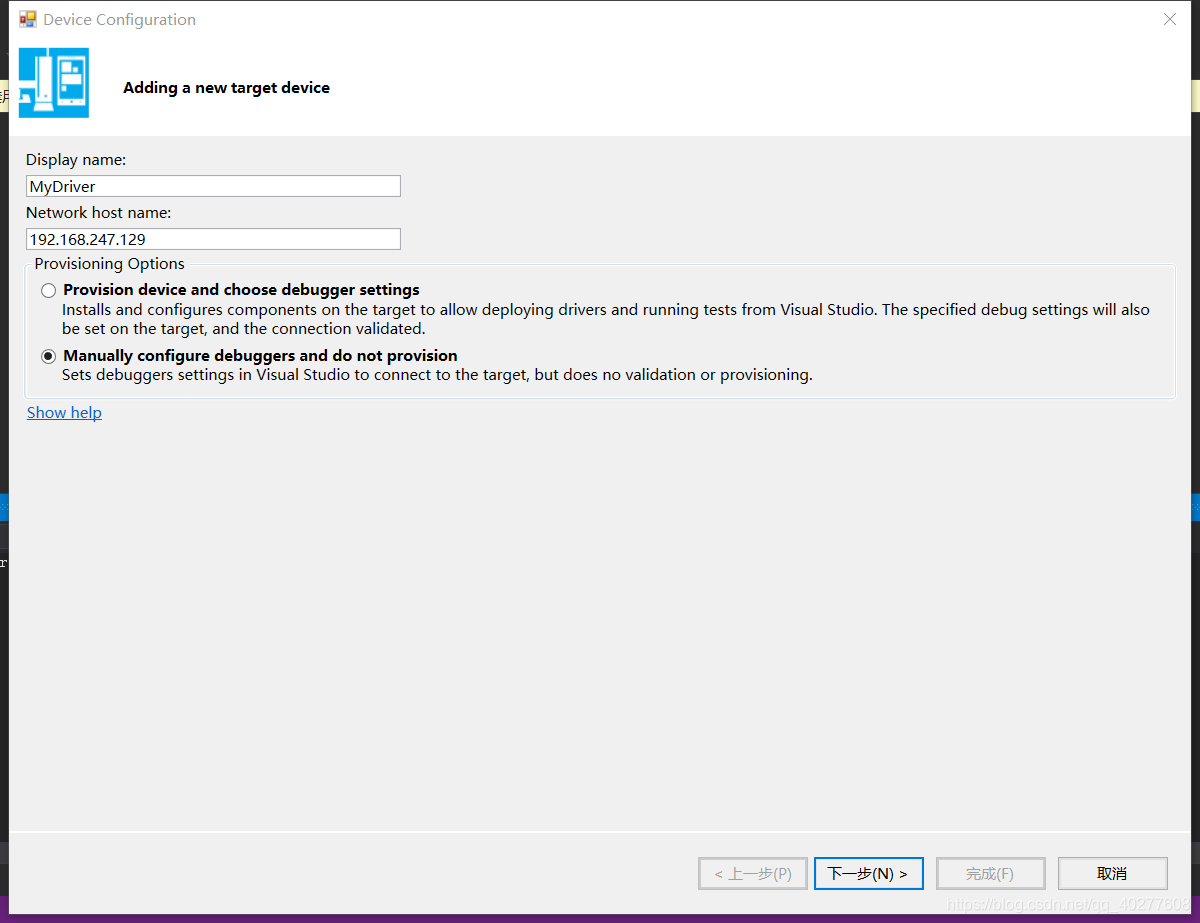

点击“Add New Device”弹出的配置对话框，在“Display name”下面输入设备的名字，例如：MyDevice；在Network host name下面输入被调试机器的hostname，也可以输入IP，在本例中，笔者输入被调试机器的IP；在最后一项Provisioning Options中，选择第二项“Manually configure debuggers and do not provision”，意思是说手动配置被调试机器的调试选项以及手动分发驱动文件。整体配置完成后如图所示。

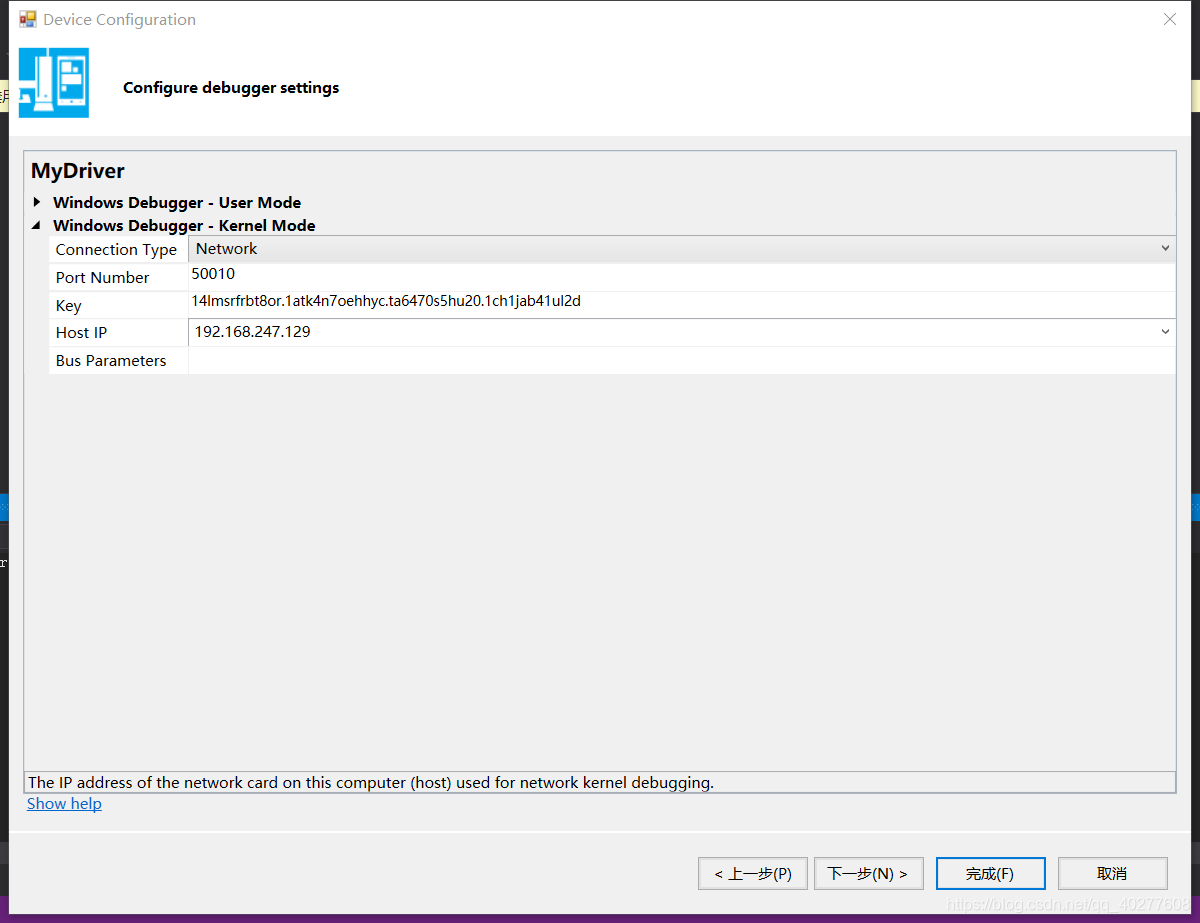

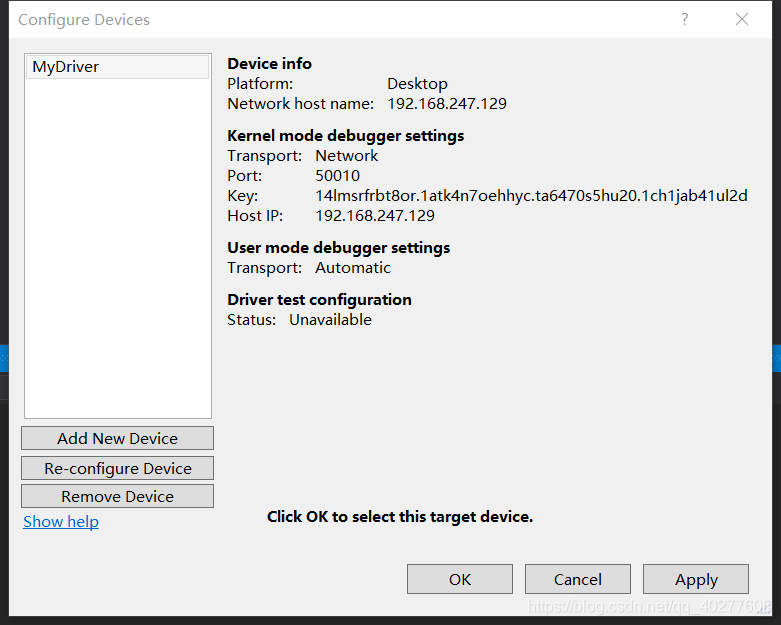

完成配置后请点击“下一步”按钮，进入“configure debugger settings”配置页，在“Windows Debugger – Kernel Mode”下面，找到“Connection Type”，在下拉框中选择“Network”；在“Port Number”中填入被调试机器中配置的端口值50010；在“Key”中填入被调试机器中生成的Key，本例中Key为14lmsrfrbt8or.1atk4n7oehhyc.ta6470s5hu20.1ch1jab41ul2d；在HostIp中填入调试机器的IP，本例为192.168.247.129；如果被调试机器只有一个网卡，最后一个“bus Parameters”可以不填，否则需要根据PCI规范，填入相应设备的总线号（Bus number）、设备号（Device Number）以及功能号（Function number），笔者的被调试机器只有一块网卡，所以这个值留空，如下图所示。完成配置后点击“完成”按钮。这样就完成了VS的配置。

一切准备妥当后，下面准备以前面MyDriver驱动来作为调试对象，开始调试前，首先修改一下MyDriver驱动的入口函数，在DriverEntry入口函数中加入一个断点KdBreakPoint(),这样当MyDriver运行的时候，就会在DriverEntry触发这个断点而停止下来，这是一个常用的技巧。

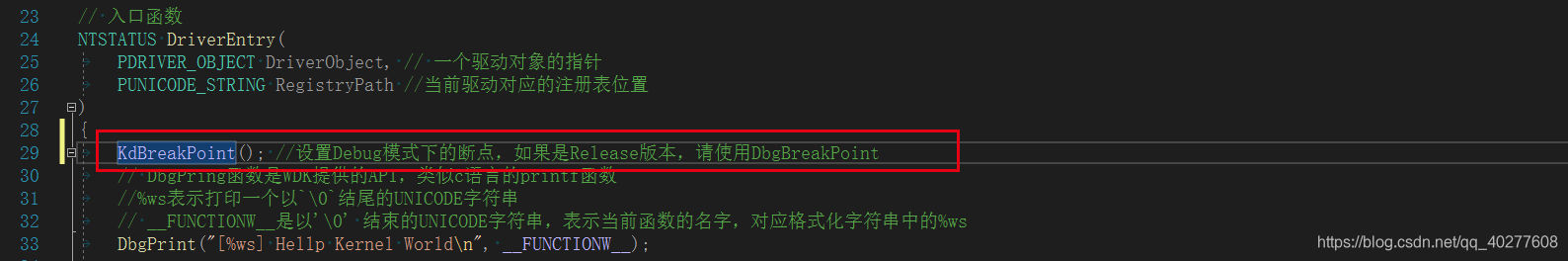

请注意，KdBreakPoint只对Debug版的驱动有效，如果需要对Release版本的驱动放置断点代码，请使用DbgBreakPoint。修改后的DriverEntry函数如下：

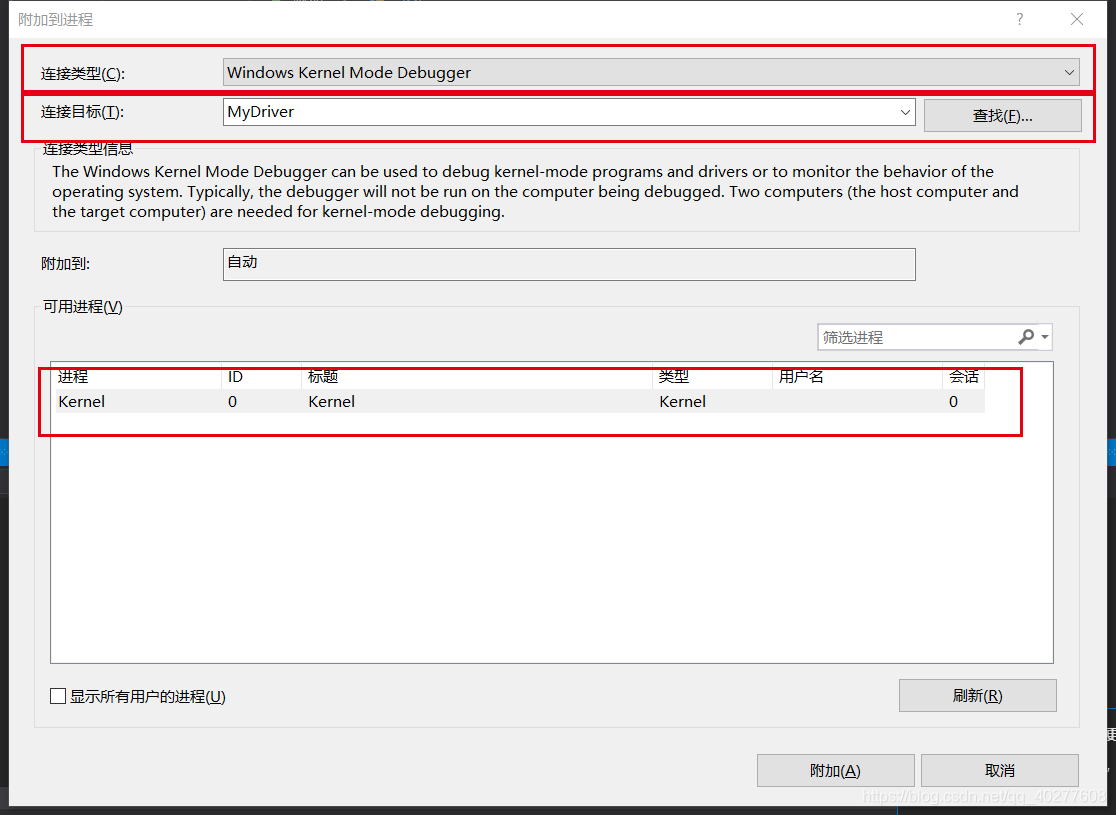

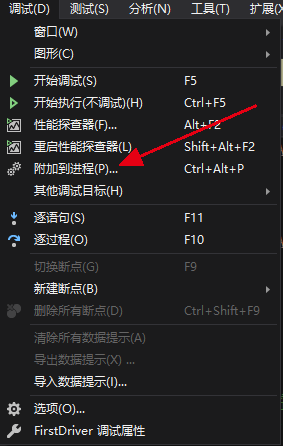

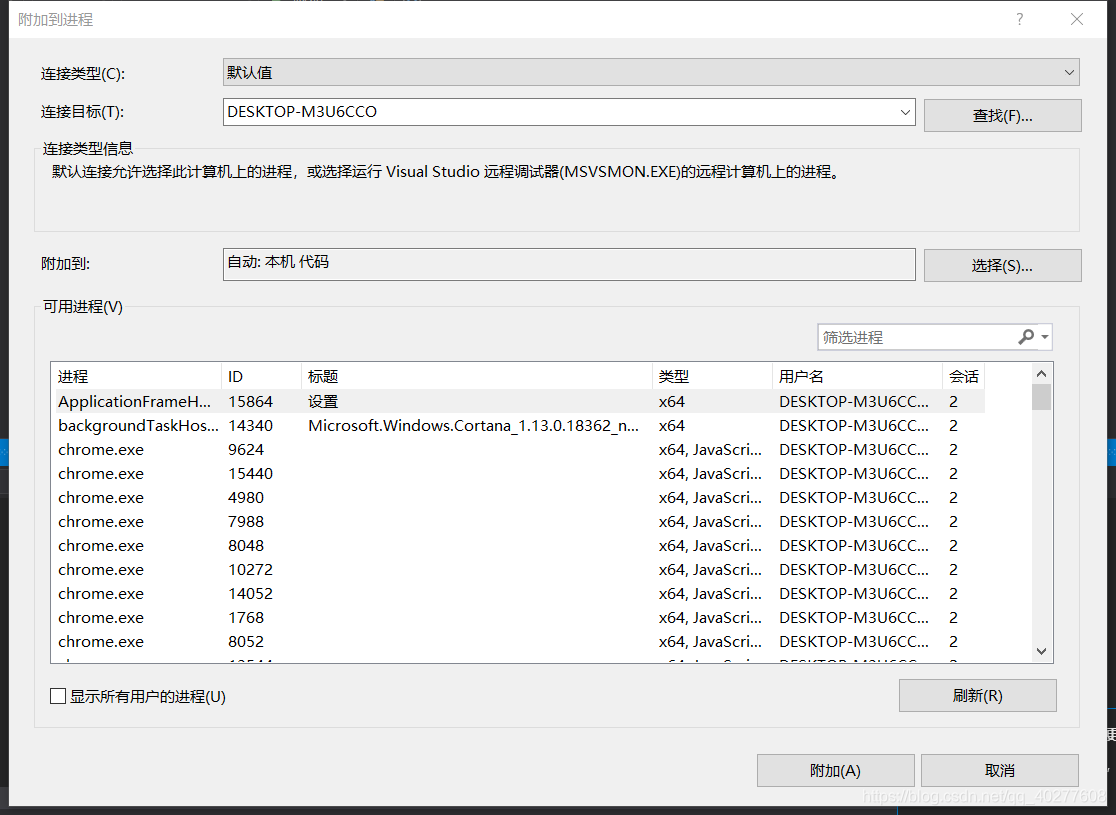

首先对MyDriver工程进行编译，生成MyDriver.sys文件，然后在VS菜单中，找到“调试”→“附加到进程”，在弹出的对话框中，选择“连接类型”为“Windows Kernel Mode Debugger”，“连接目标”选择为刚才我们配置好的MyFirstDevice，在“可用进程”中选择“Kernel”，如下图所示。

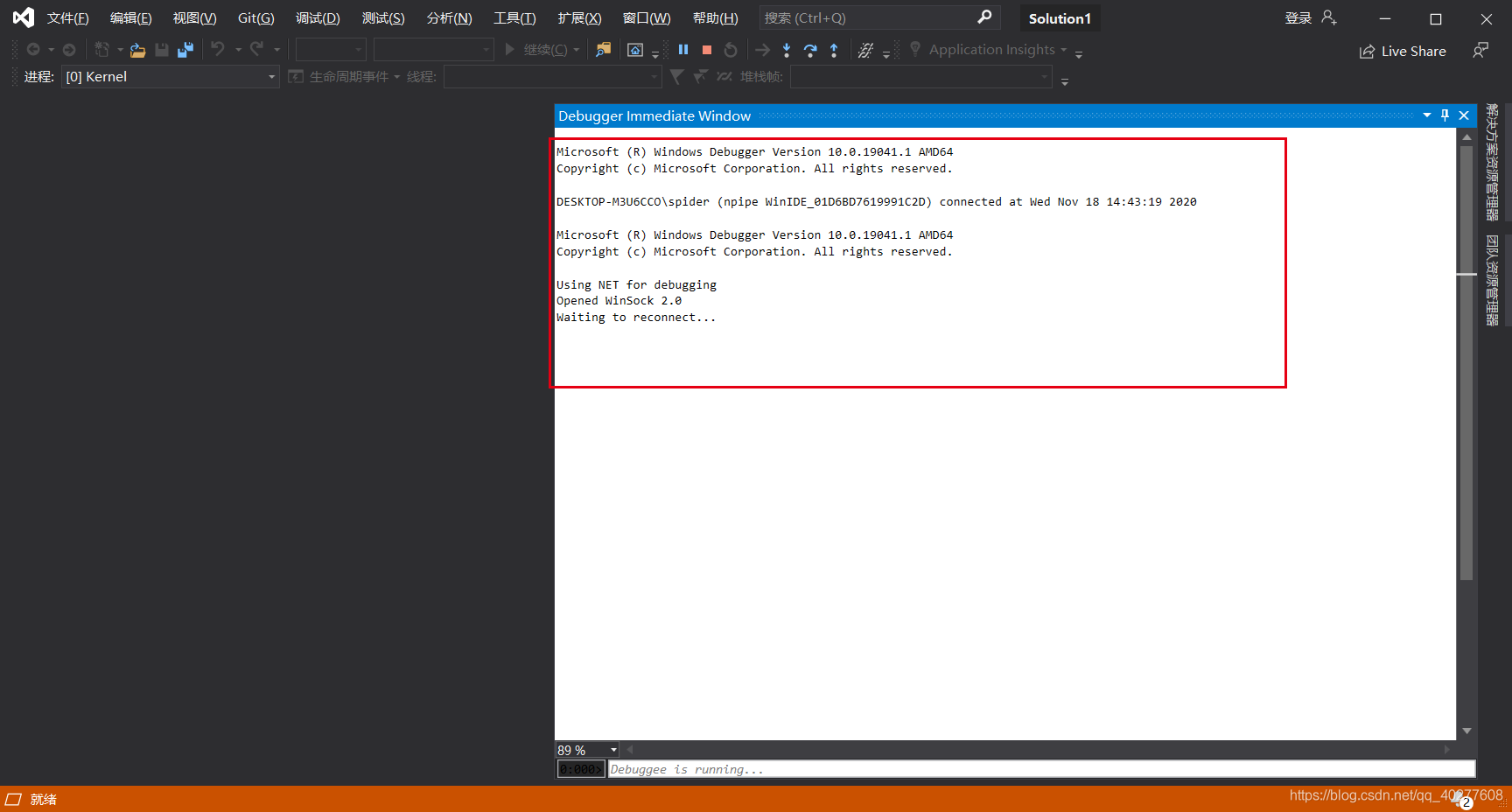

单击“附加”按钮后，会在VS界面上弹出一个“Debugger Immediate Window”界面，界面上显示：

这表示当前调试器使用网络连接方式，正在等待被连接。接下来重启被调试机器，让被调试机器的调试设置生效。

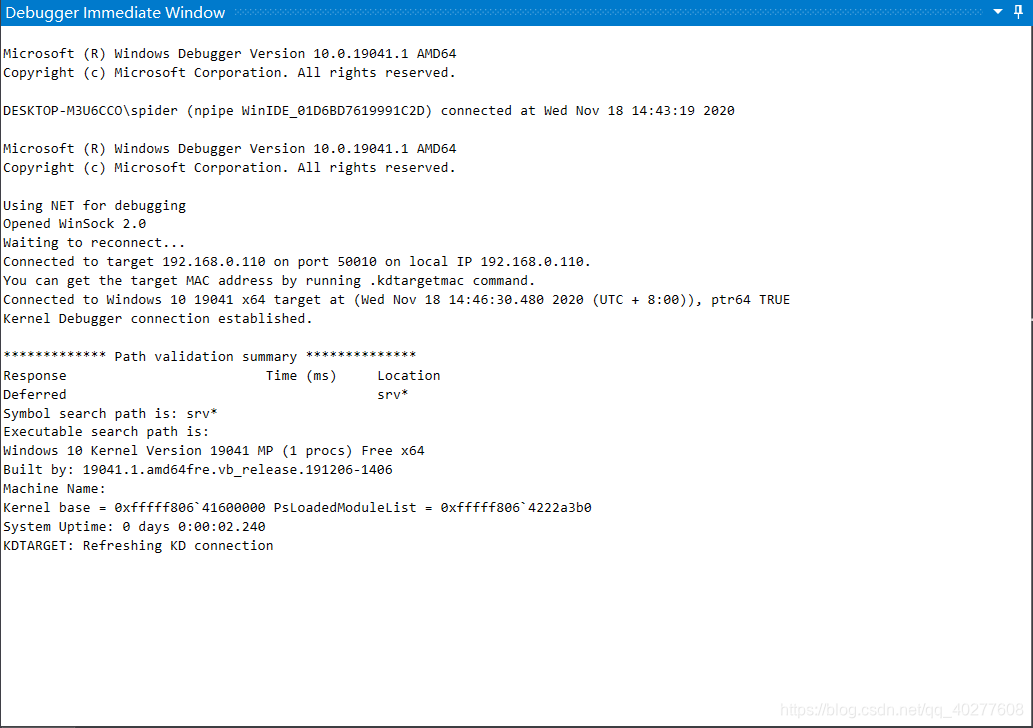

被调试机器在重启过程中，会主动连接设置的50010端口，连接建立好之后，可以在VS的“Debugger Immediate Window”中看到如下图所示的信息。

最后请把MyDriver.sys文件放入被调试机器中，然后根据前面介绍的sc create、sc start等命令运行该驱动，由于驱动的DriverEntry函数中被放置了断点KdBreakPoint，所以在执行到KdBreakPoint时调试器会中断下来，如下图所示。
读者可以在上图界面中按下F10单步调试驱动代码，非常方便。
以上是VS调试驱动的基本步骤，请读者务必亲自操作一遍。在上面的配置当中，笔者选择的是“Manually configure debuggers and do not provision”方式，另外一种方式为“Provision device and choose debugger settings”，这种方式需要在被调试机器中安装一套调试工具，配置起来相对麻烦，由于篇幅有限，这里不再赘述，请感兴趣的读者自行研究。

基于Windbg调试

基于Windbg工具。实际上通过VS调试驱动，内部也是基于Windbg的内核。

如果读者安装较新版的WDK，可以在WDK的安装目录中找到Windbg，笔者把WDK安装在D:\Windows Kits目录下，则64位的Windbg位置为：D:\Windows Kits\10\Debuggers\x64\Windbg.exe；32位的Windbg位置为：D:\Windows Kits\10\Debuggers\x86\Windbg.exe。

如果读者安装较老版本的WDK，WDK内不包含Windbg，可能需要到微软的官方网站下载独立的Windbg安装包。

上面介绍了如何通过网络作为介质连接调试机器与被调试机器，下面换一个方式，选用串口（COM口）作为连接介质。

。在被调试机器内，以管理员权限打开cmd（命令提示符），然后输入：

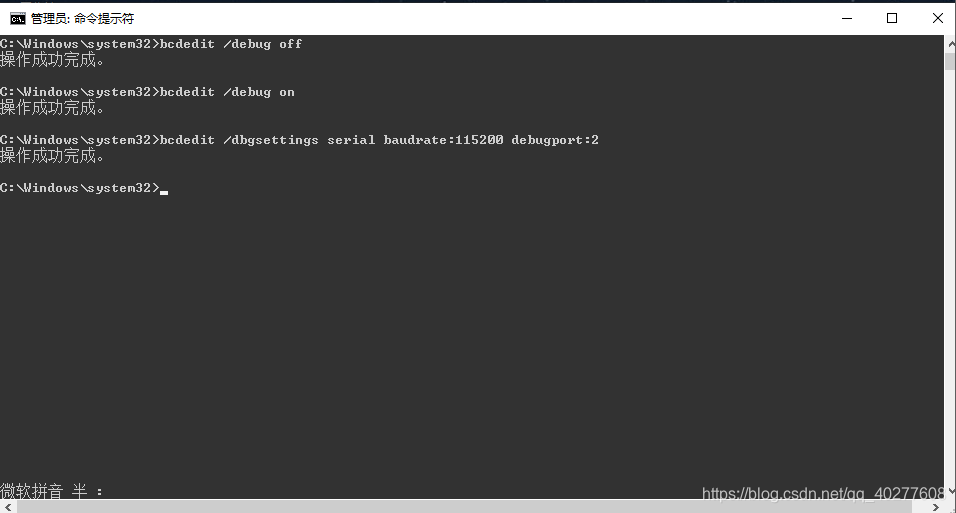

bcdedit /debug on 并按“回车”键，接着输入：bcdedit /dbgsettings serial baudrate:115200 debugport:2并按“回车”键。第一条命令读者应该很熟悉了，表示把机器设置成调试模式，第二条命令是设置通过串口2来作为连接介质，串口的波特率为115200。命令执行完之后如下图所示。

使用bcdedit的方法配置调试，只适用于Vista及以上系统，对于Vista以下的系统（如XP），需要通过修改boot.ini文件，在系统盘（一般是C盘）中找到boot.ini文件，以记事本的方式打开，在[operating system]下面直接修改启动参数，下面给出一个示例：

[boot loader]
timeout=30
default=multi(0)disk(0)partition(1)\WINDOWS
[operating systems]
multi(0)disk(0)rdisk(0)partition(1)\WINDWOS="WINDWOS XP Debug" /fastdetect /debug /debugport=com2 /baudrate=115200

上面介绍的是在现有的启动项上修改启动参数，在某些场景下，还可以通过bcdedit（XP下是boot.ini文件）增加一个启动项，新增的启动项用于调试。由于本例中的虚拟机的直接用途就是调试，所以直接修改现有的启动项即可。

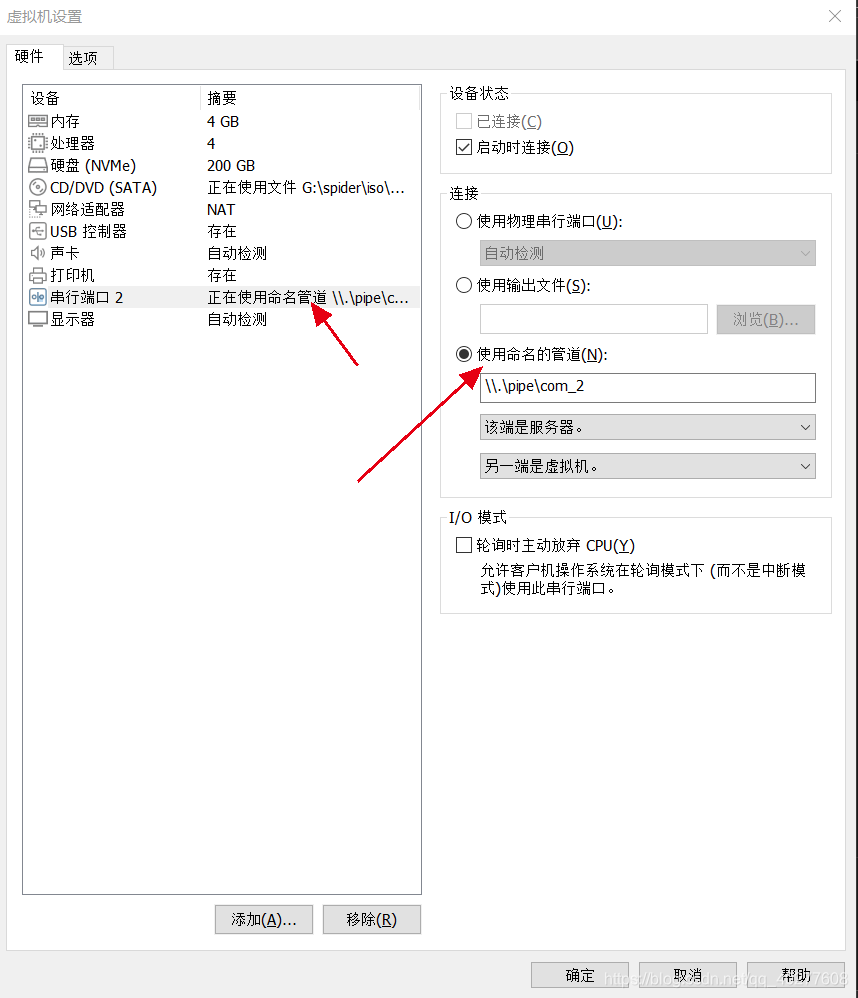

配置完成后，请关闭虚拟机内的操作系统，然后在Vmware的配置界面，新增一个串口设备，设置该串口使用“命名管道”，名字为：\.\pipe\com_2，具体配置如图所示。

被调试机器所需的设置已经全部完成。接下来开始配置Windbg，首先找到Windbg.exe文件所在的目录，请参考本节前面所提及的位置，在笔者电脑上是D:\Windows Kits\10\Debuggers\x64\Windbg.exe，然后右键点击Windbg.exe文件，选择“发送到”→“桌面快捷方式”。在桌面上找到Windbg的快捷方式，点击右键，选择“属性”，在“快捷方式”分页下，找到“目标”，填入：“D:\Windows Kits\10\Debuggers\x64\Windbg.exe” -b -k com:pipe,port=\.\pipe\com_2,resets=0。Windbg启动后会去连接\.\pipe\com_2管道。

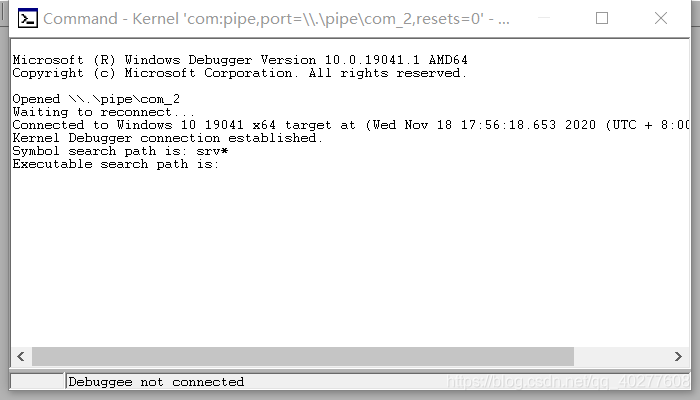

一切准备就绪后，首先开启虚拟机，然后打开桌面的Windbg快捷方式，稍微等待一下，Windbg就可以连接上被调试机器了，如图所示。

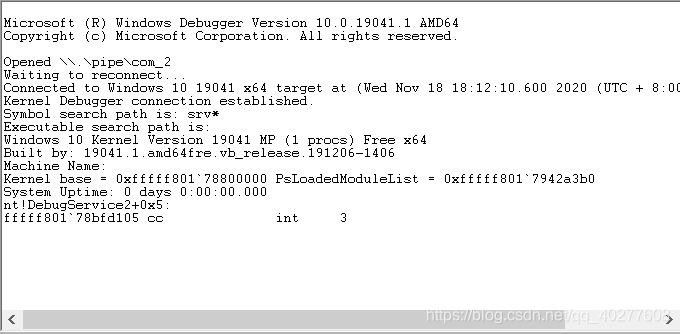

与VS调试驱动类似，请读者把MyDriver.sys放在被调试机器的系统中，如C:\MyDriver.sys，然后通过sc create、sc start命令启动驱动，驱动执行入口函数中的KdBreakPoint会中断到Windbg中，如图所示。
