【UCD3138 学习笔记之一】

一：UCD3138软件环境搭建

1. 简单介绍：ucd3138是TI公司出的一款带硬件PID的数字电源控制器。它的封装有40PIN和64PIN的，它有4路双输出的PWM,3个集成的硬件PID，3路差分的EADC,6路及以上的12位精度的ADC,通信功能带有PMBUS功能，串口。24位的定时器，调试还兼容JTAG协议，等等其它功能。
2. TI 官网网址：www.TI.com
3. 我们需要在官网下载UCD3138的开发套件，下面一个个介绍；

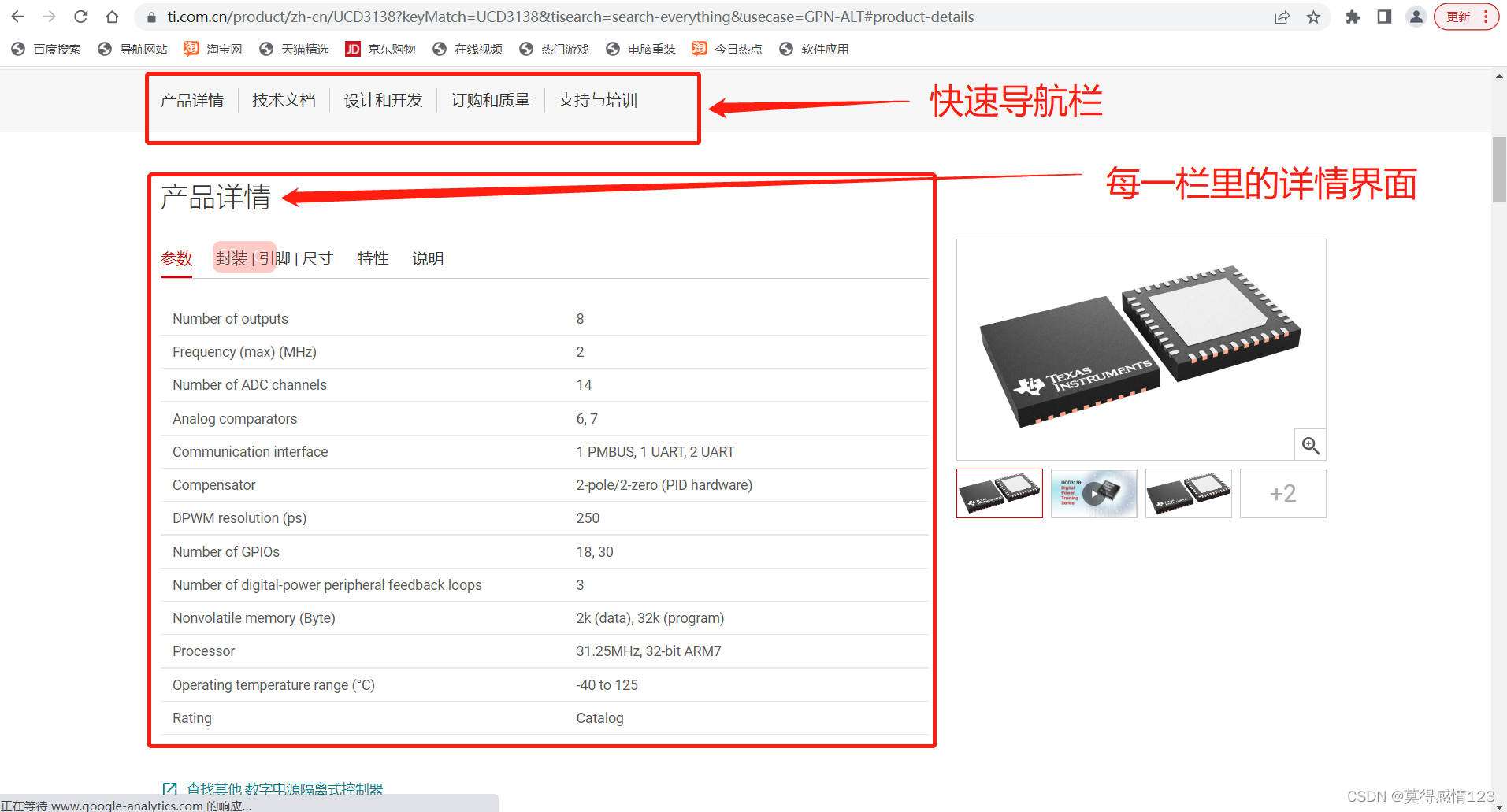

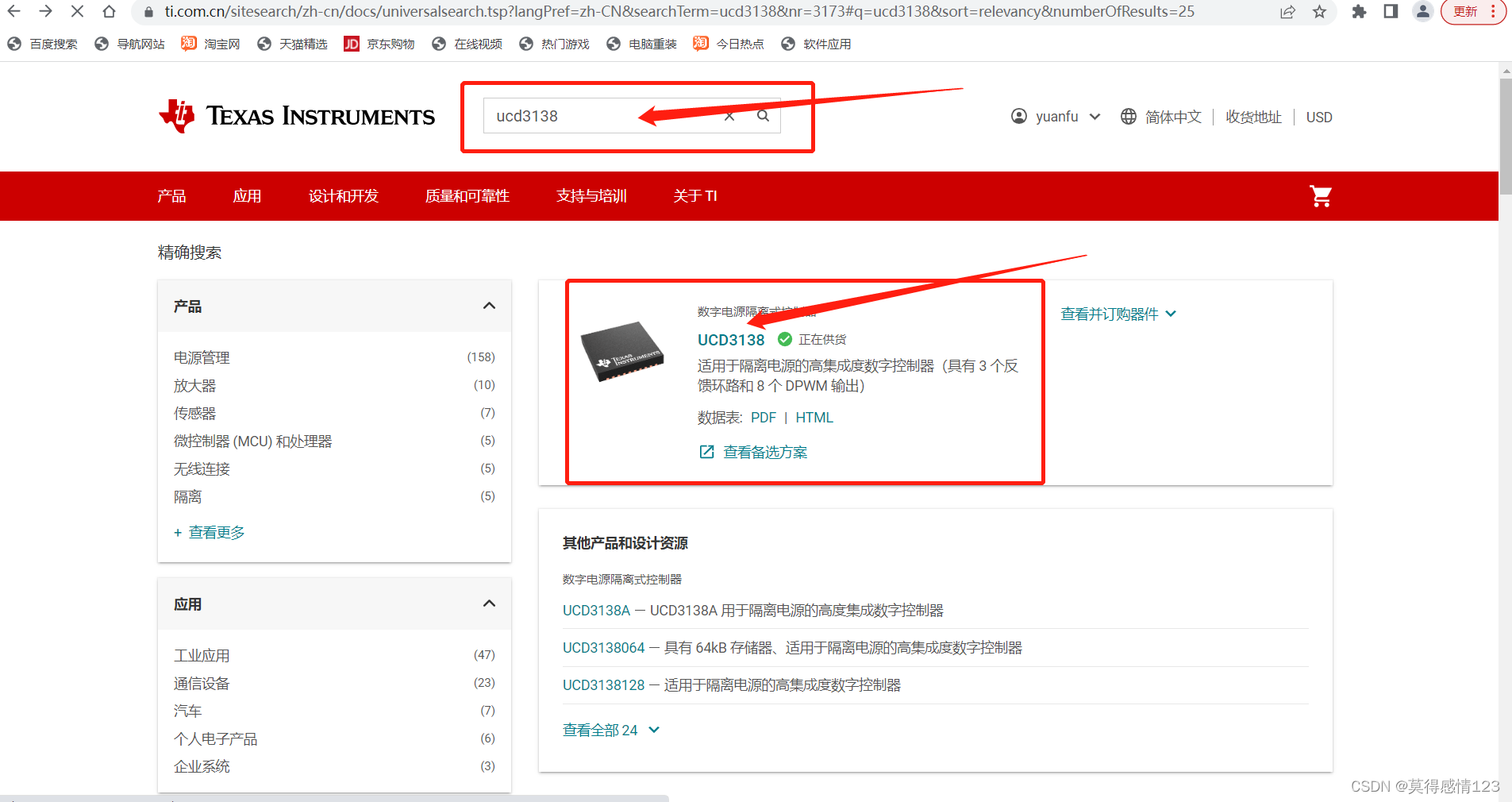

我们需要在TI官网搜索栏搜索ucd3138，点击箭头处进入ucd3138详情界面。

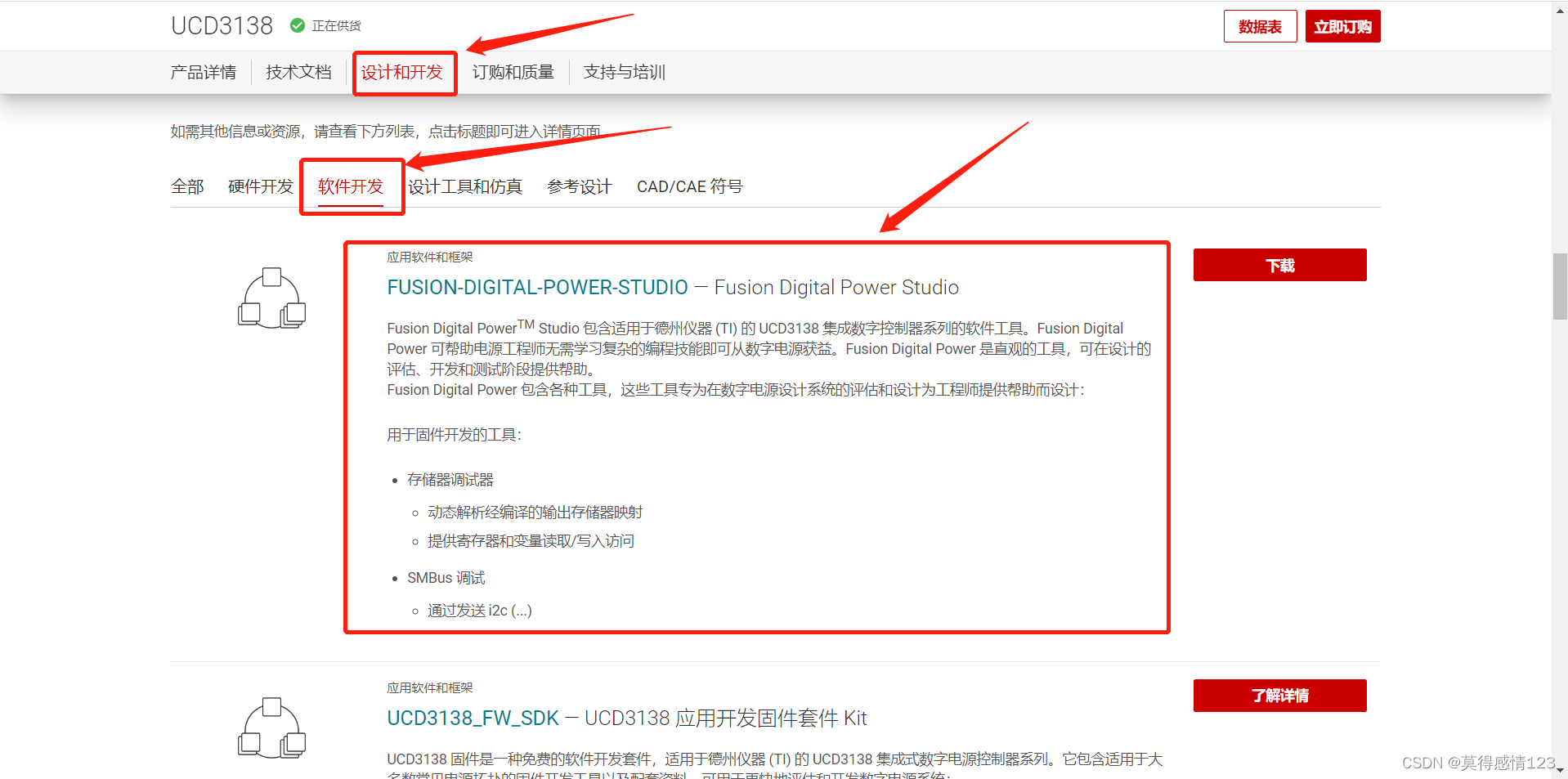

重点在软件开发这部分，有我们的编程软件和pmbus调试软件，下面圈中的就是pmbus的控制软件。

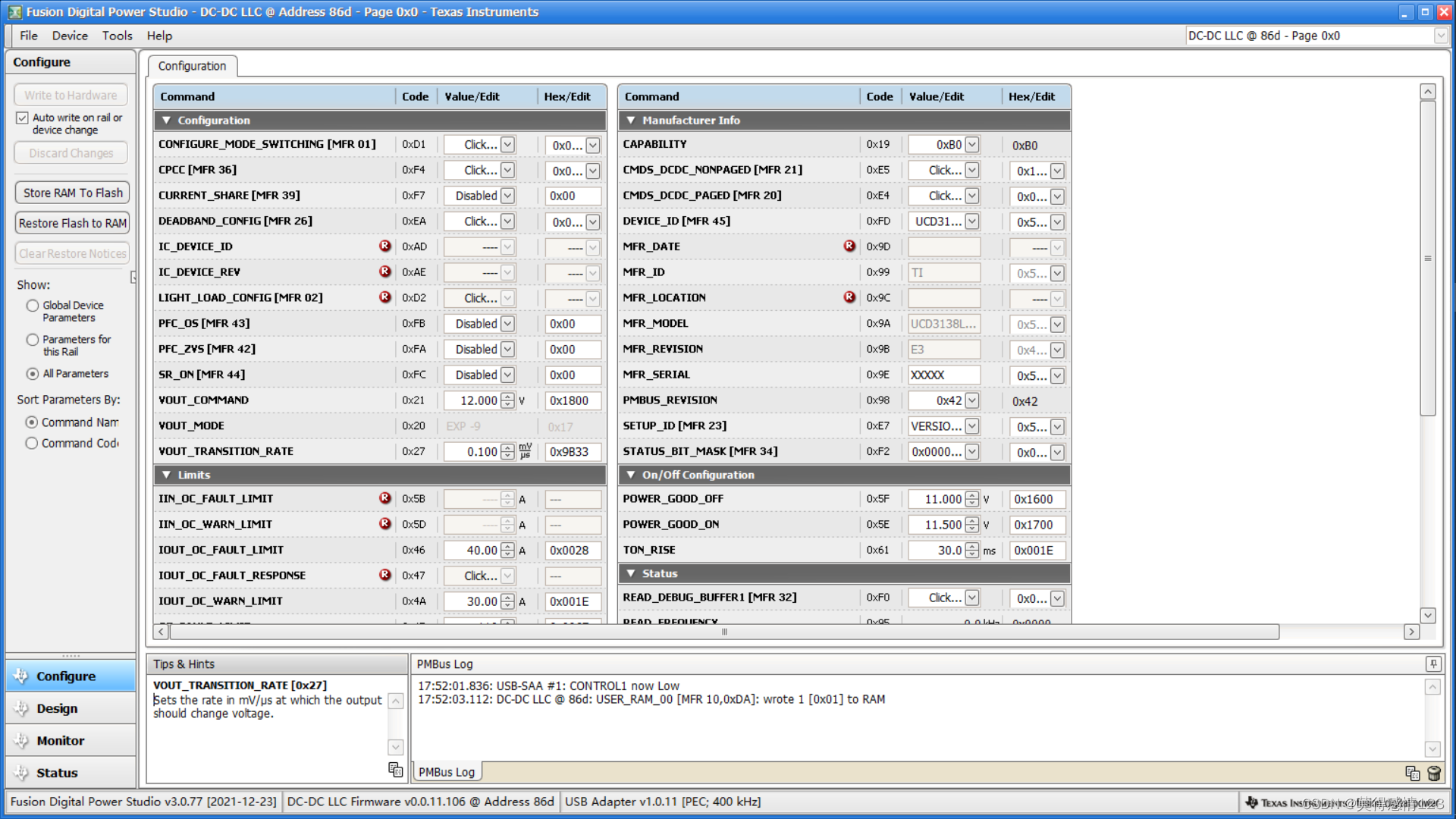

下载这个软件并自行安装完成后，打开界面如下所示(需要连接ucd3138设备否则打不开)，后面我会 继续讲解这个软件的使用方法;

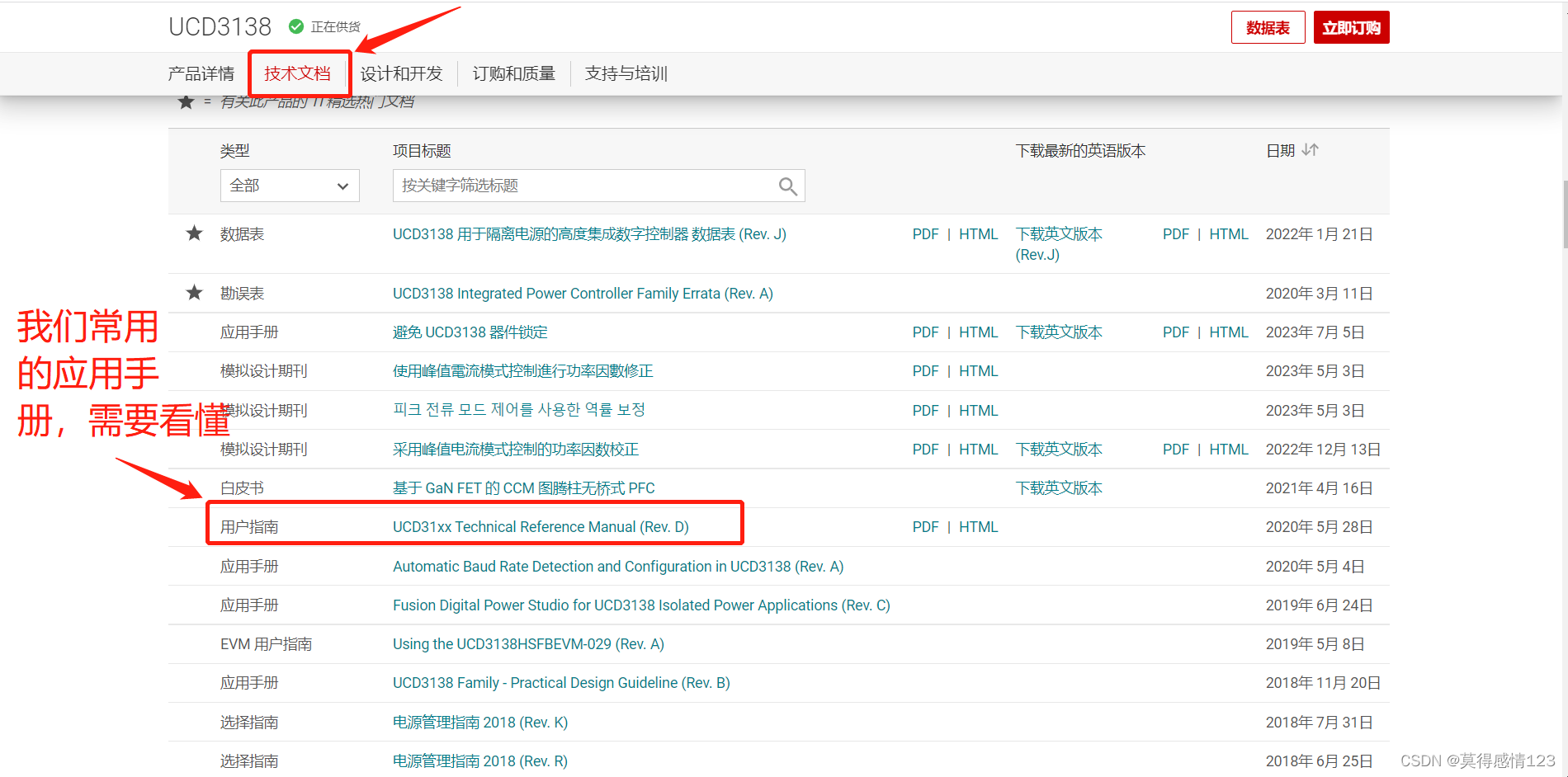

我们继续TI官网资料的分析

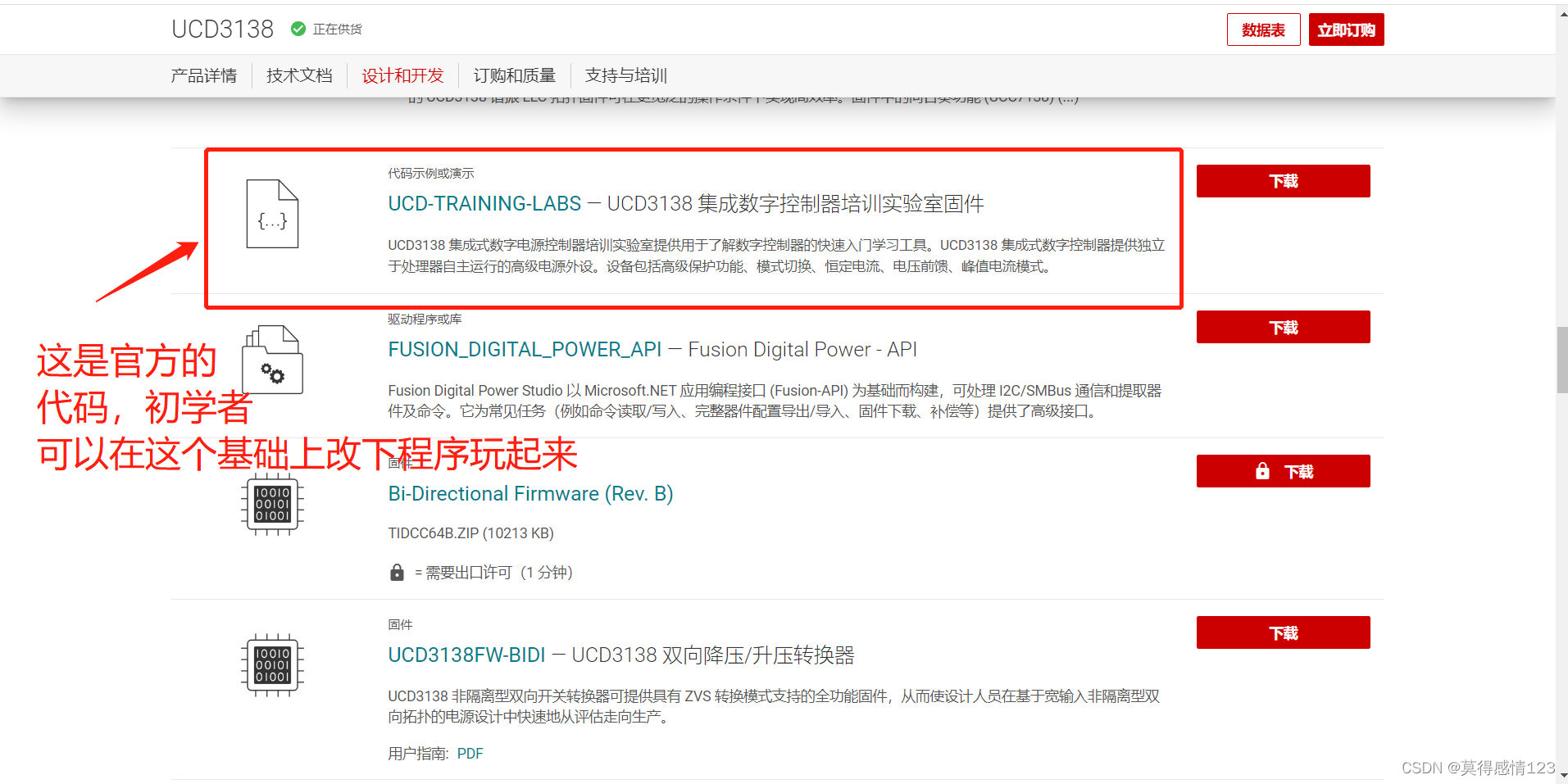

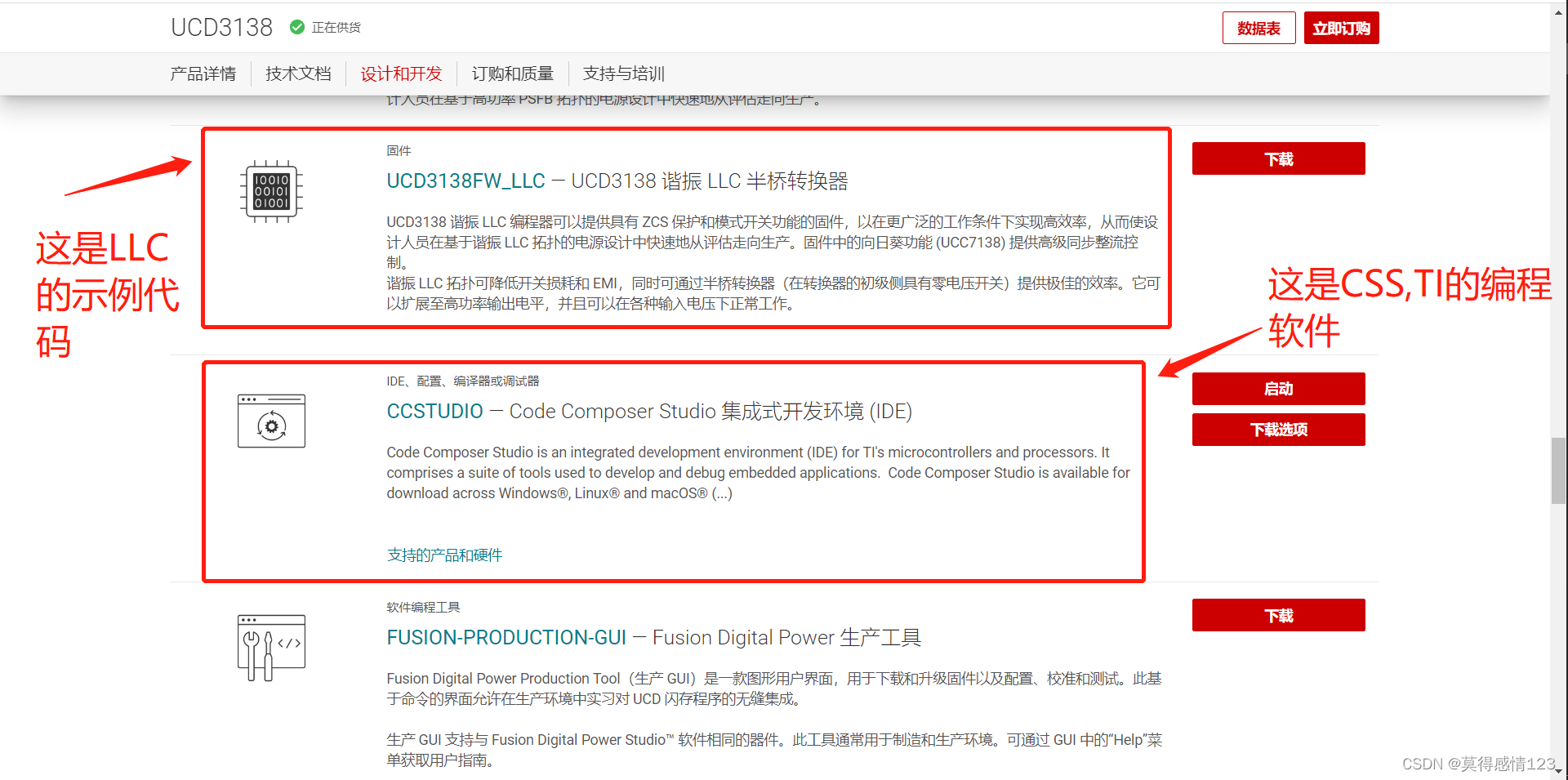

笔者这里用的项目是LLC所以我们下载的是官方提供的一个LLC程序在这个基础上改的。有需要其他项目代码请自己下载去查看。

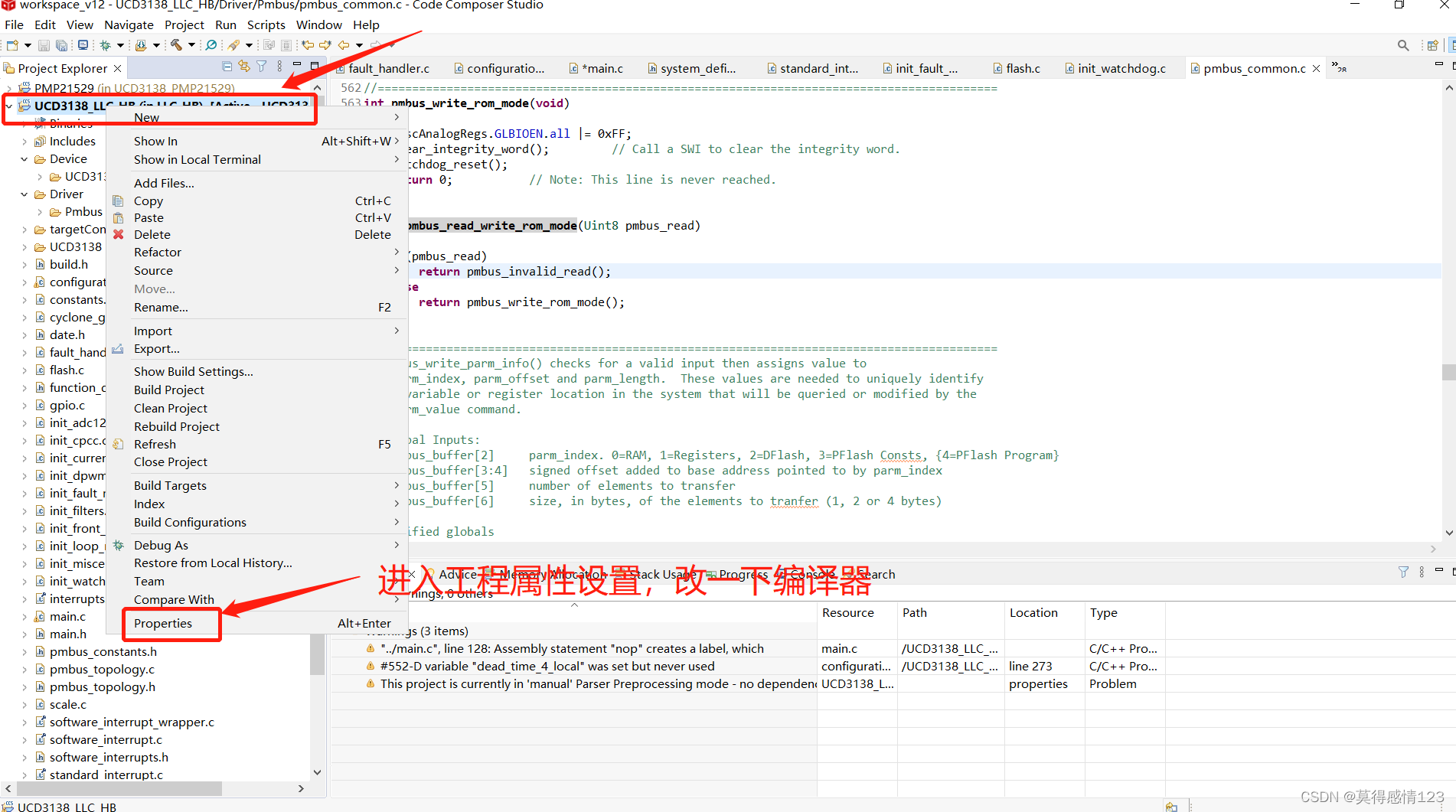

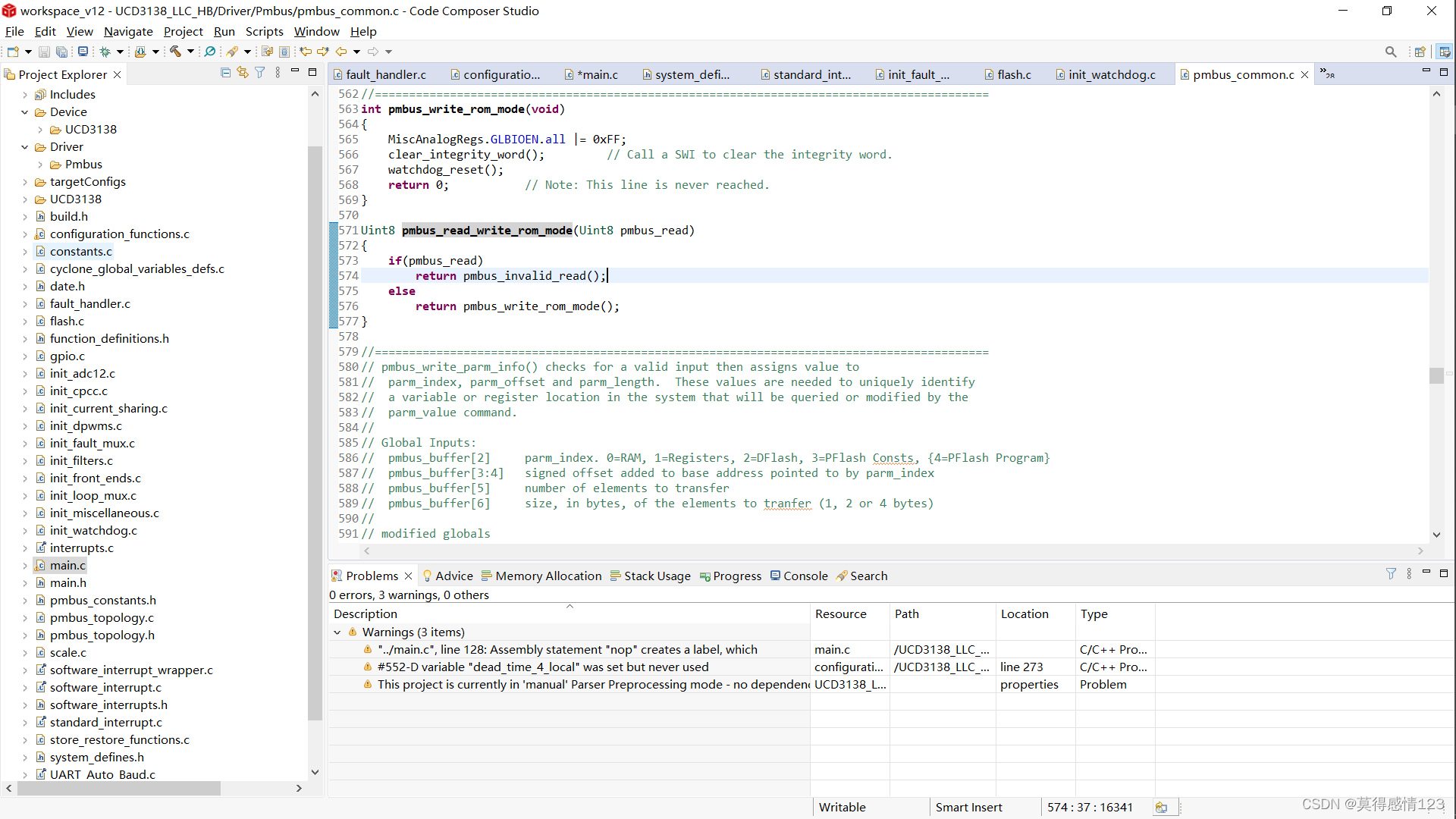

css安装完之后如下所示：这里笔者已经打开了一个LLC的示例代码。官方下载的代码一开始编译会有很多问题，需要一步步去解。首先我们看下编译器吧，这个不选择对基本编译不了。

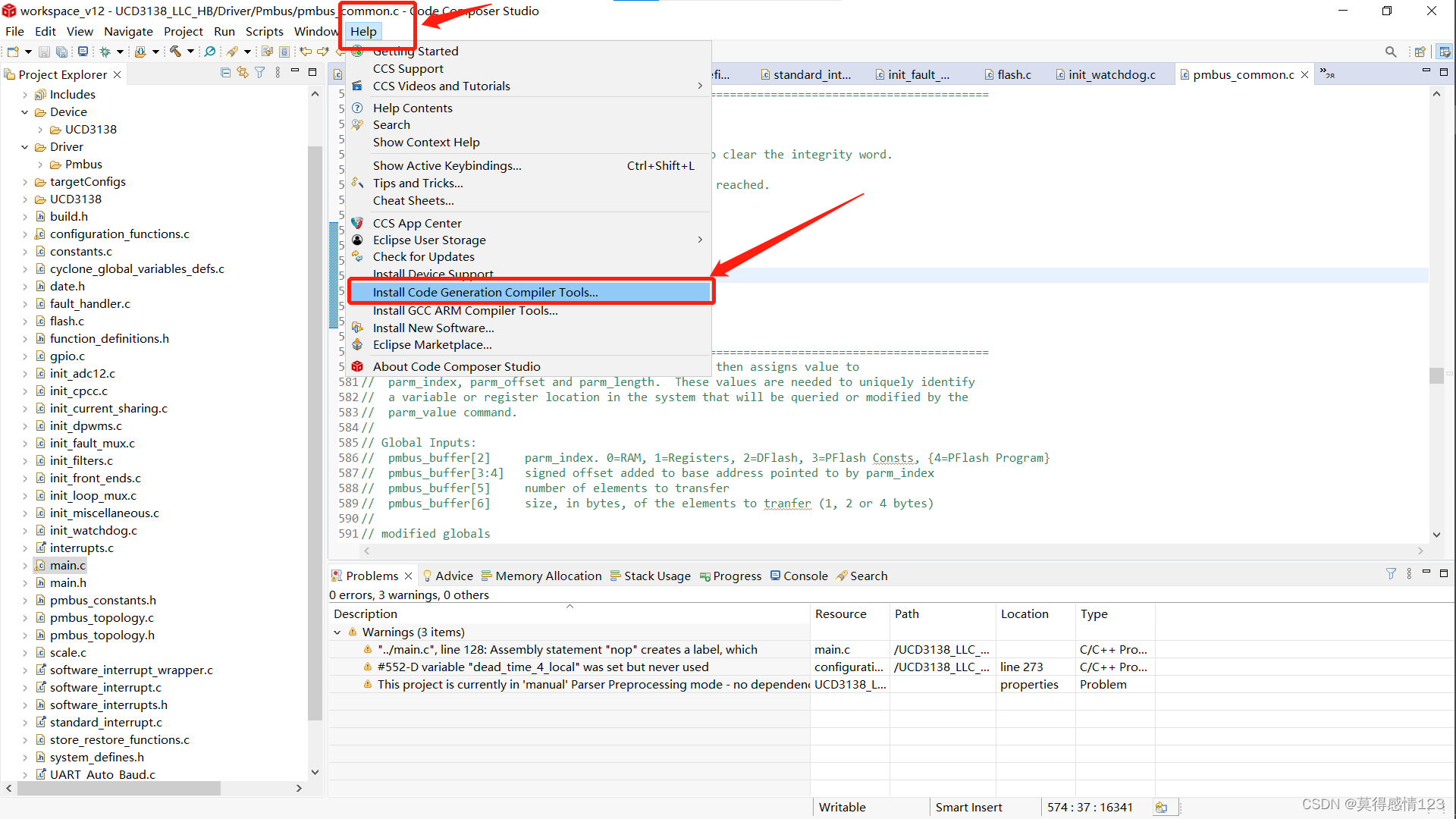

在HELP选项里面我们选择这个编译器下载安装界面。

后面下载自己按照过程来就好了

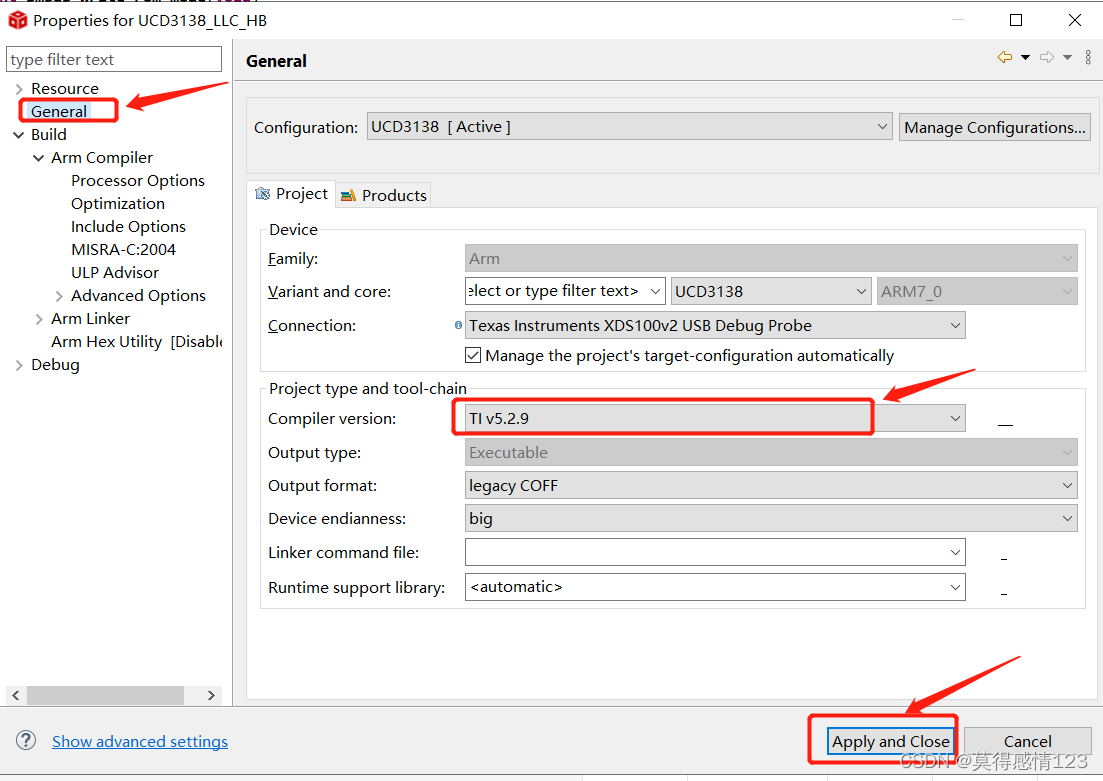

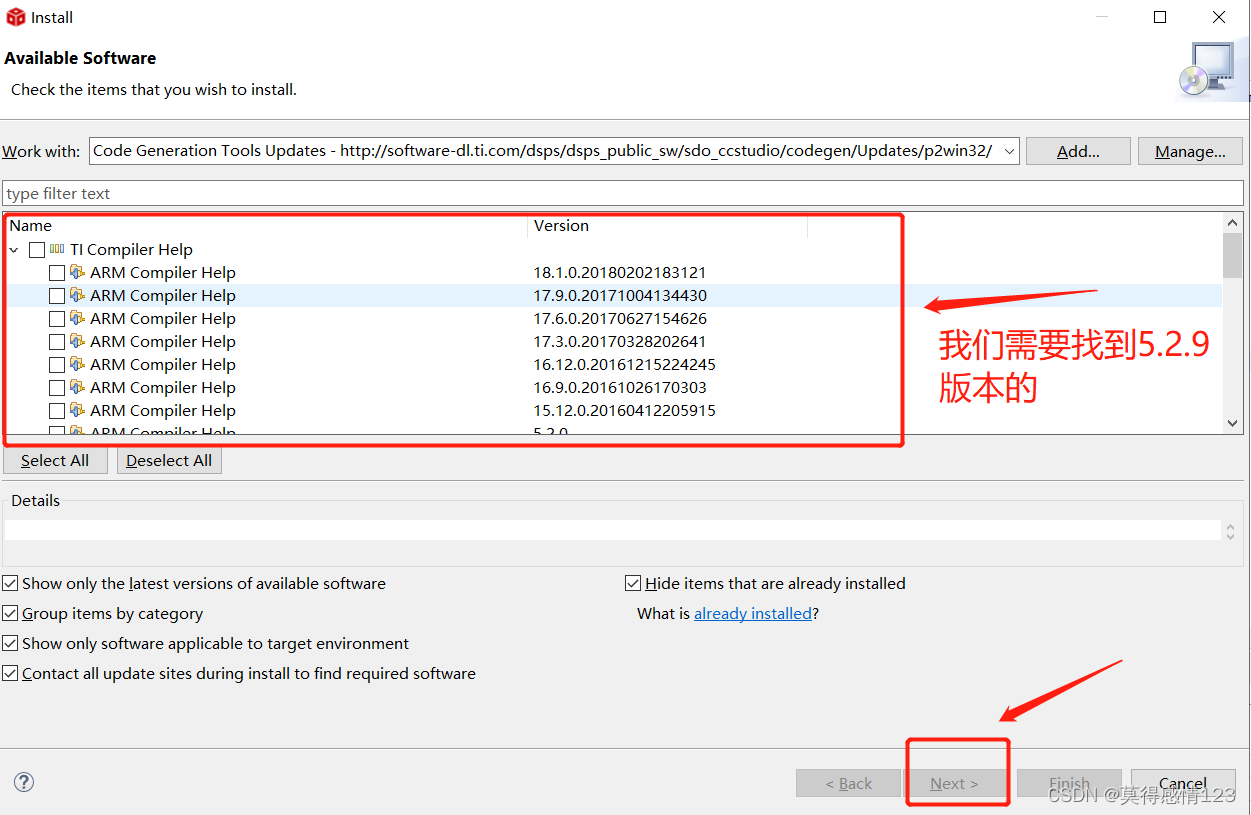

下面图选择的就是5.2.9。

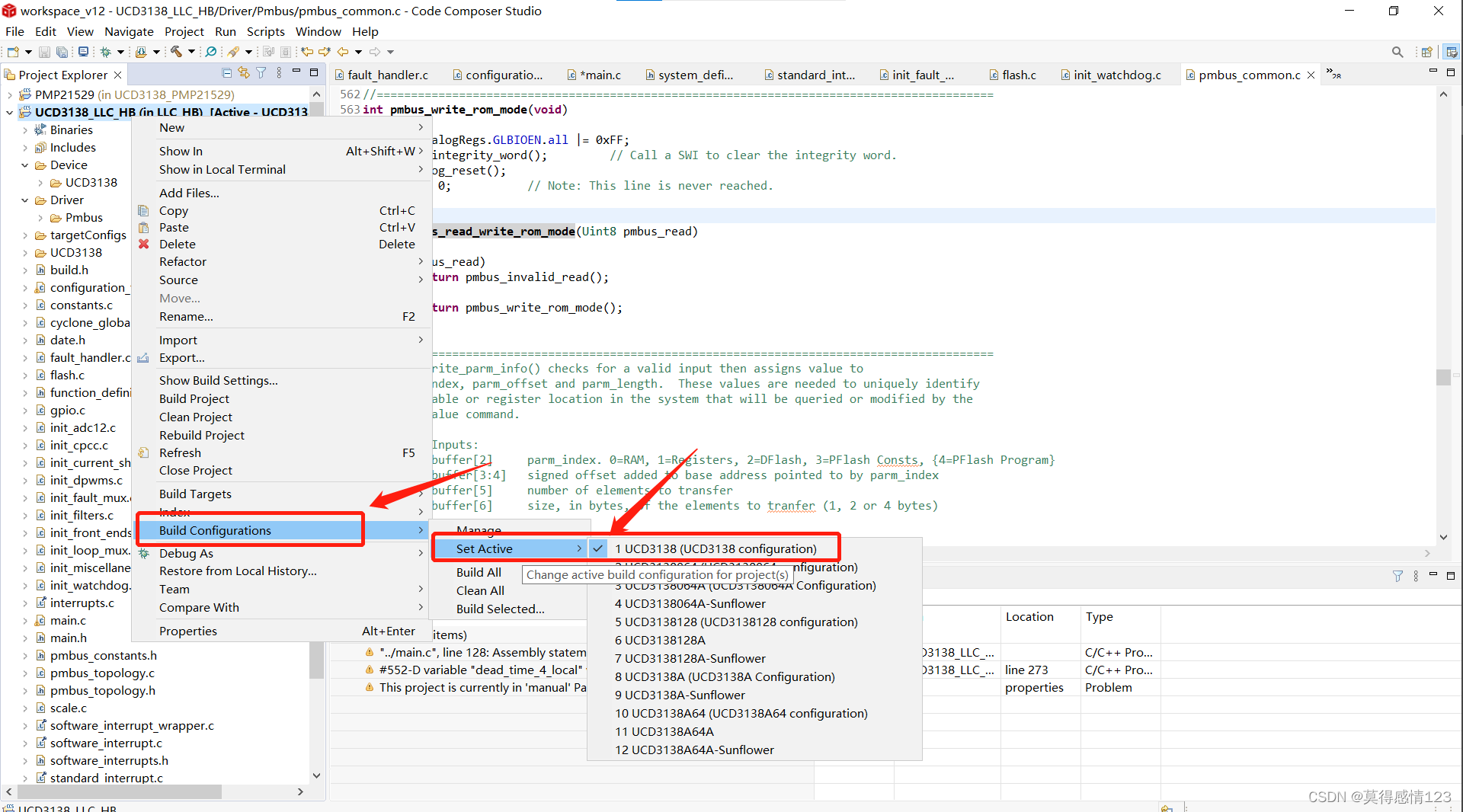

ucd3138型号好几种看你需要那种就选择哪个为set active,如下所示；

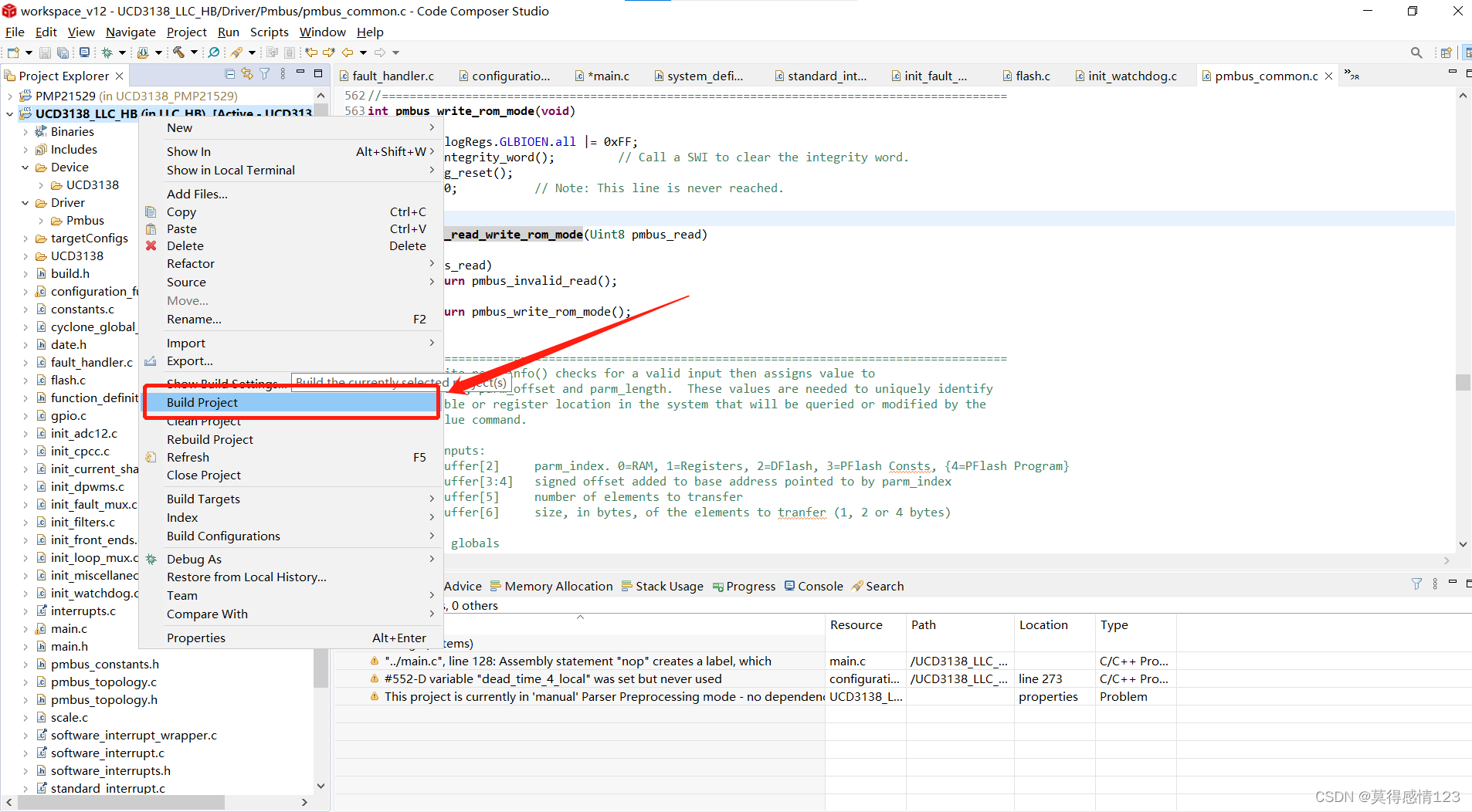

编译程序如下：

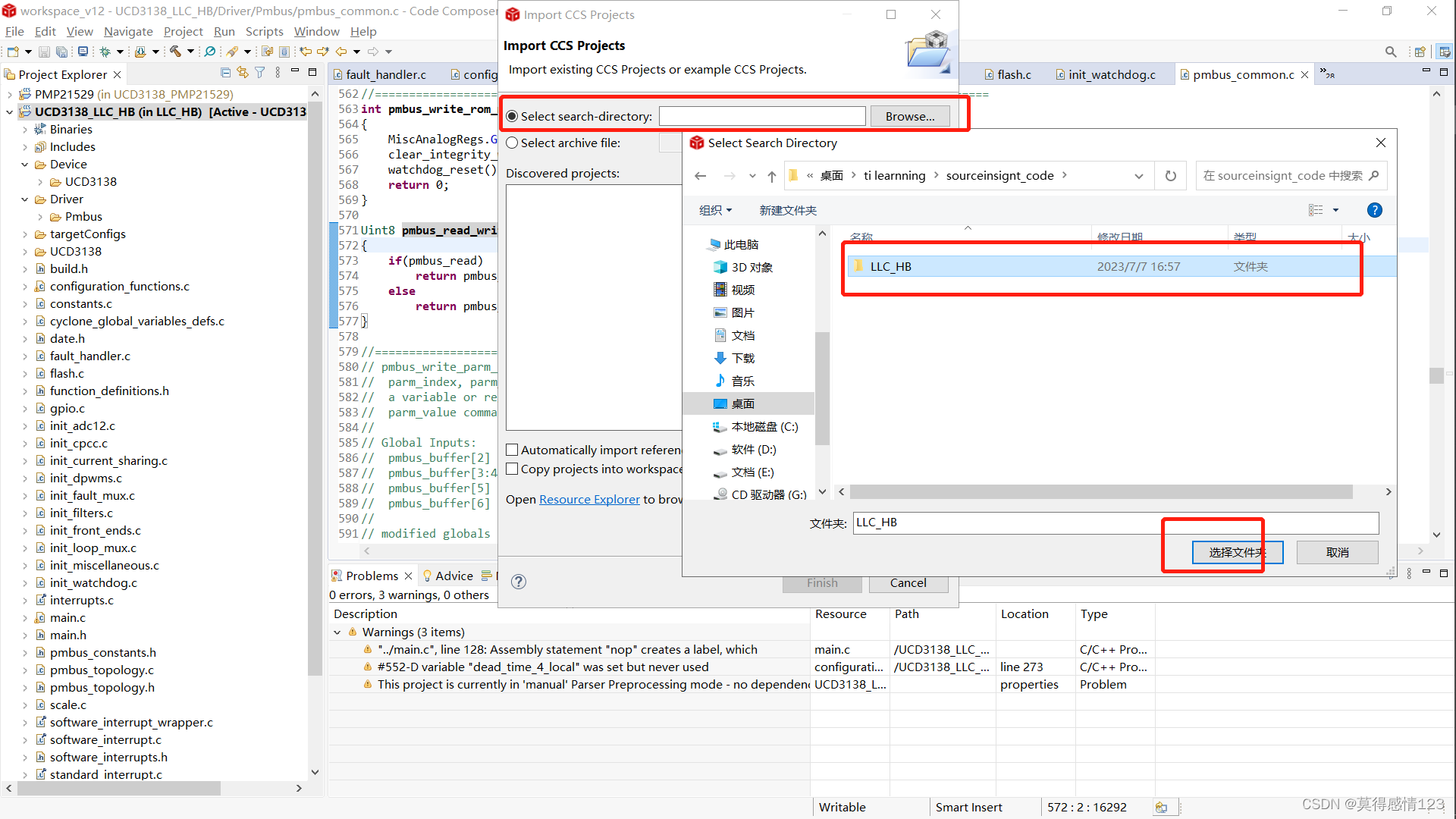

补充下导入官方工程文件：

先记录这么多吧，后面会在结合代码继续分析UCD3138的工作。
