【单片机毕业设计】【hj-017】鸡舍环境检测 | 鸭舍环境检测 | 畜牧业环境检测

一、基本介绍

项目名：
基于单片机的鸡舍环境检测系统设计
基于单片机的鸭舍环境检测系统设计
基于单片机的气畜牧业环境检测系统设计

项目编号：mcuclub-hj-017
单片机类型：STC89C52
具体功能：
1、通过DHT11检测温湿度，温度过高或湿度过高时，进行通风
2、通过MQ-135配合ADC0832检测鸡舍内有害气体，当气体浓度大于设置最大值，进行通风
3、通过DS1302同步时间，可以设定开灯的时间区
4、通过光敏电阻配合ADC0832检测光照值，当光照值低于设置最小值且在开灯的时间区内，进行补光
5、通过按键可修正时间、设置温湿度上限值、光照最低值、气体最大值、开灯的时间区，还可以手动控制通风和开灯及切换模式
6、通过显示屏显示测量数据
扩展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制通风和开灯及切换模式

二、资料总览

实物资料

仿真资料

三、51单片机部分资料展示

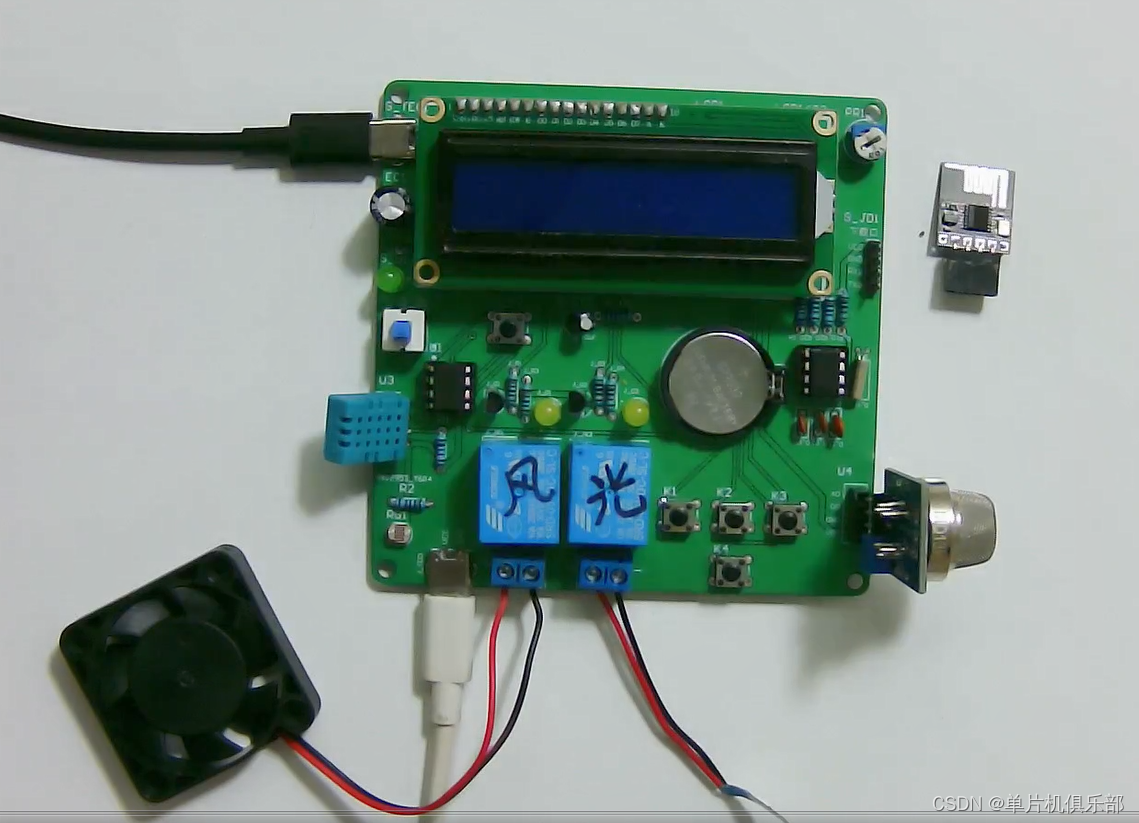

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

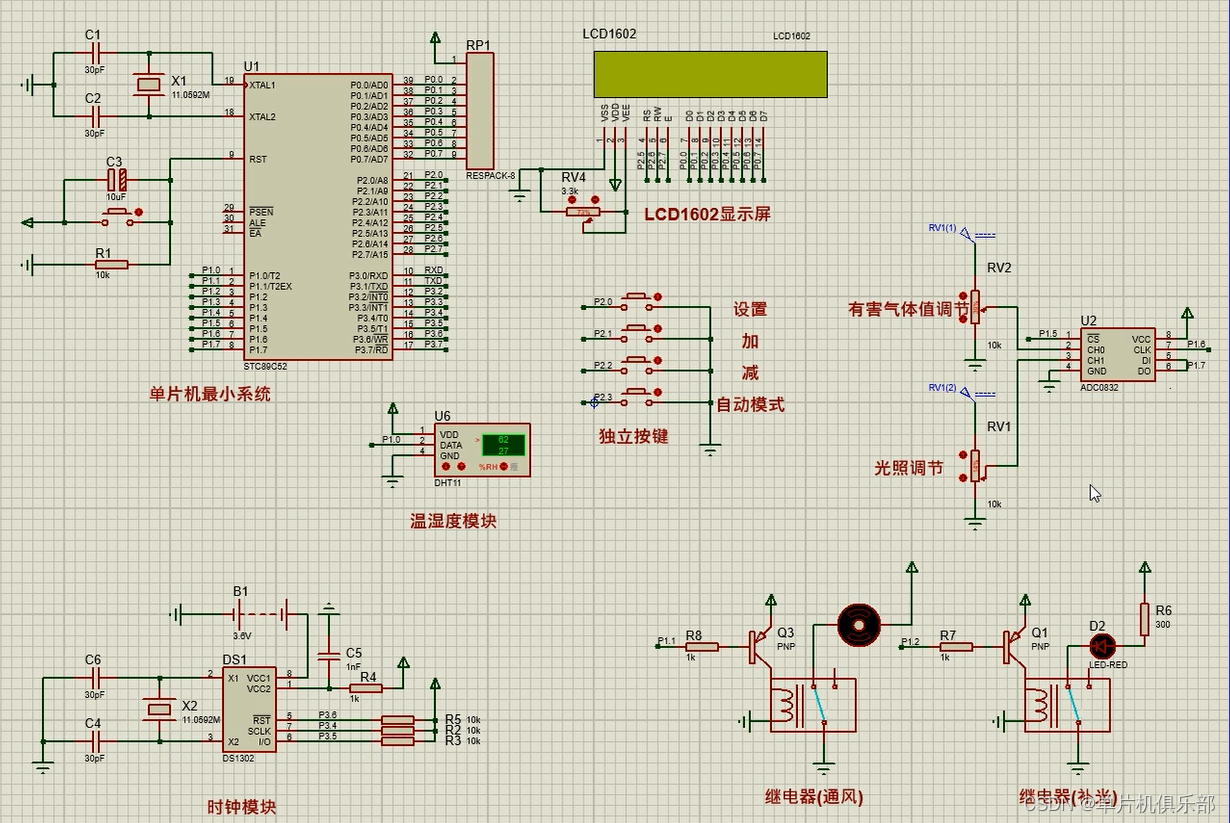

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

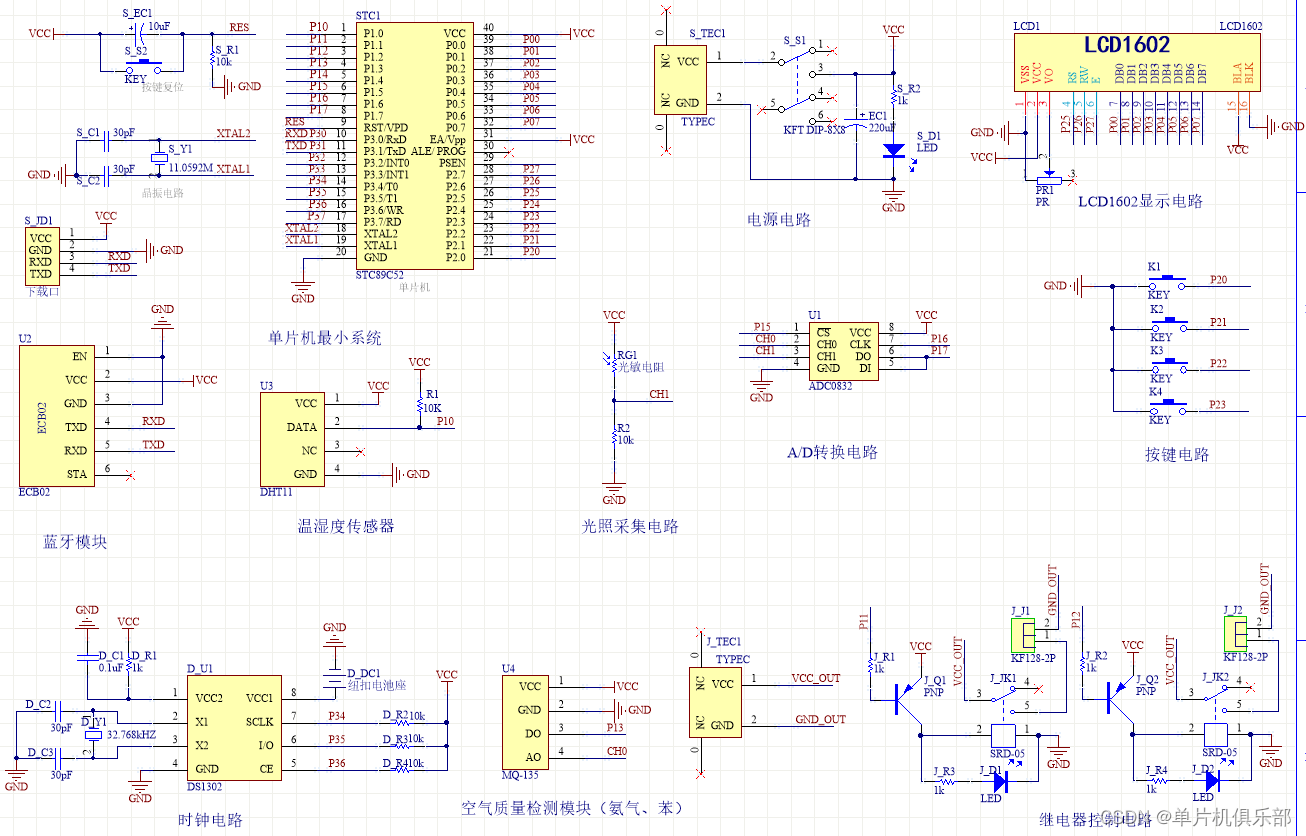

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

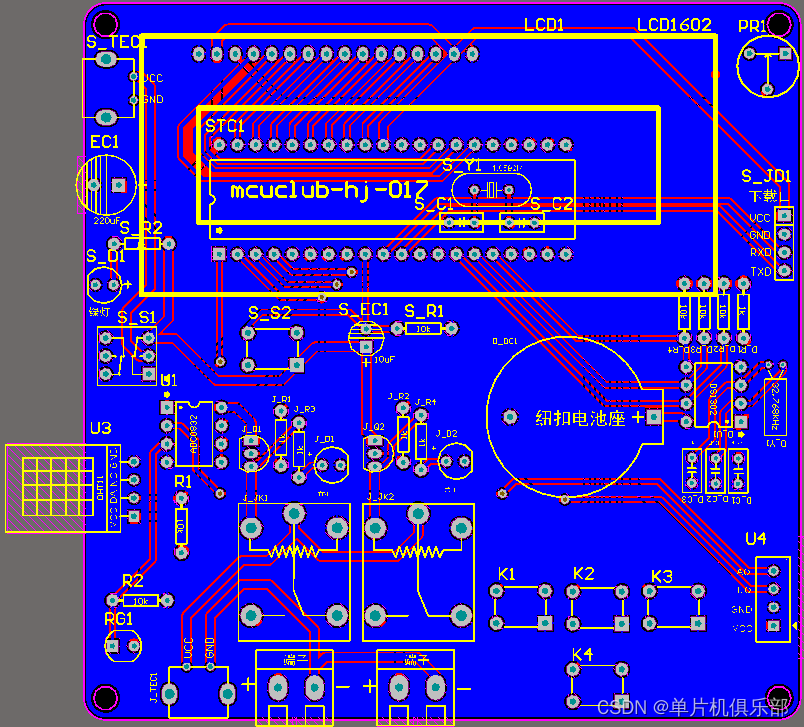

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、32单片机部分资料展示

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

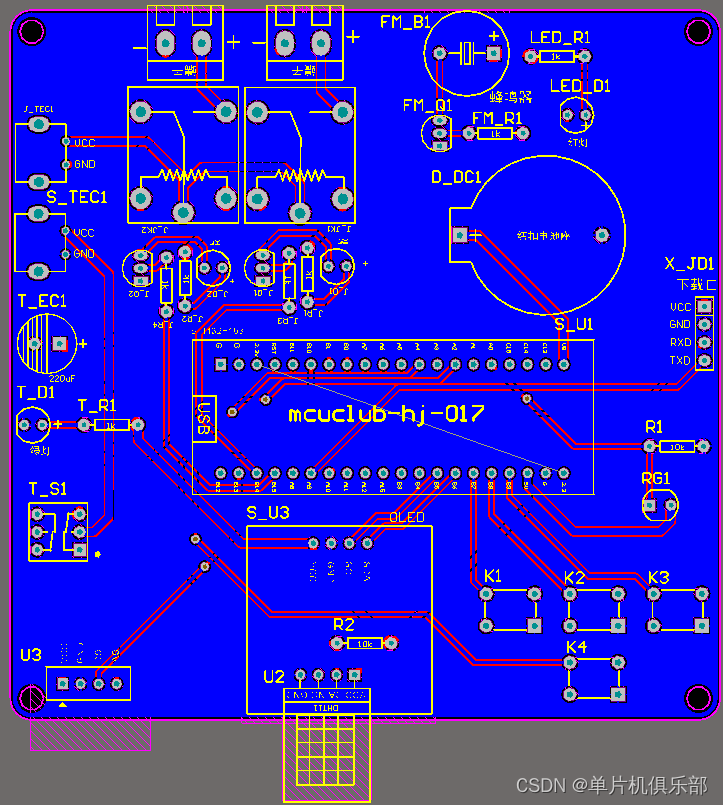

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

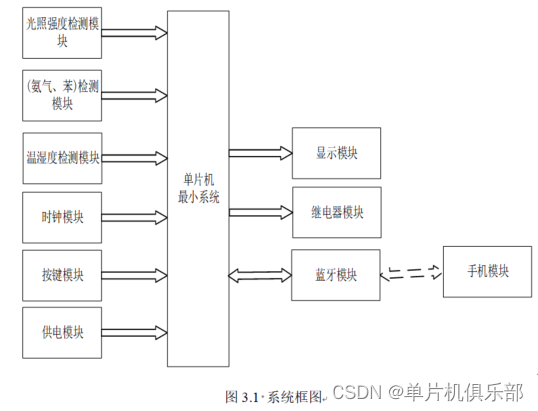

五、系统框图

绘制软件：VISIO
本设计以单片机为核心控制器，加上其他模块一起组成此次设计鸡舍的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由六部分组成，第一部分是光照强度检测模块，通过该模块获取当前的光照强度值；第二部分是（氨气、苯）检测模块，通过该模块获取当前环境中的氨气和苯；第三部分是温湿度检测模块，通过该模块检测当前环境的温度、湿度；第四部分是时钟模块，通过该模块获取当前时间；第五部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分继电器模块，控制补光、通风；除此之外还有蓝牙模块，将检测的数据通过蓝牙传输到用户的手机，用户也可以通过手机发送对应的指令对其通风等进行控制。具体系统框图如图3.1所示。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
  uint32_t time_shi,time_fen;           							//当前时间

	if(flag_display == 0)																//测量界面
	{
		if(flag_mode == 0)																//自动模式
		{
			time_shi = calendar.hour;          			 				//获取当前时间
			time_fen = calendar.min;

			if(time_shi_begin*60+time_fen_begin > time_shi_end*60+time_fen_end)						//开始时间>结束时间
			{
				if((time_shi_end*60+time_fen_end <= time_shi*60+time_fen) && (time_shi*60+time_fen < time_shi_begin*60+time_fen_begin))		//当前时间不在设置的时间内
					flag_time_on = 0;
				else																																				//否则在设定范围之外
					flag_time_on = 1;
			}
			else if(time_shi_begin*60+time_fen_begin < time_shi_end*60+time_fen_end)			//开始时间<结束时间
			{
				if((time_shi_begin*60+time_fen_begin <= time_shi*60+time_fen) && (time_shi*60+time_fen < time_shi_end*60+time_fen_end))		//当前时间在设置的时间内
					flag_time_on = 1;
				else																																				//否则在设定范围之外
					flag_time_on = 0;
			}
			if(temp_value > temp_max *10||humi_value > humi_max*10||gas_value > gas_max )	//温度/湿度/有害气体大于最大值，通风,当有害气体超过最大值时声光报警
			{
				RELAY_TF = 1;
				if(gas_value > gas_max)
				{
					if(time_num % 2 == 0)
					{
						BEEP= ~BEEP;
						LED = ~LED;
					}
				}
				else
				{
					BEEP = 0;
					LED = 1;
				}
			}
			else
			{
				BEEP = 0;
				LED = 1;
				RELAY_TF = 0;
			}

			if(light_value < light_min && flag_time_on == 1)//当照值低于设置最小值且在开灯的时间区内，进行补光
			{
				RELAY_BG = 1;
			}
			else
			{
				RELAY_BG = 0;
			}
		}
		else																//手动模式关闭声光报警
		{
			BEEP = 0;
			LED = 1;
		}
	}
	else																	//设置界面
	{
		BEEP = 0;
		LED = 1;
		RELAY_BG = 0;
		RELAY_TF = 0;
	}
}
