一、基本介绍

项目名：
基于单片机的智能水杯系统设计
基于单片机的智能保温杯系统设计
基于单片机的智能恒温杯系统设计
基于单片机的多功能水杯系统设计

项目名：水杯
单片机类型：STC89C52
具体功能：
1、通过DS18B20测得水杯中水温，当温度高于最大值或低于最小值，则进行制冷或加热
2、通过TDS检测水杯中的可溶性电解质容量，当大于设置最大值，LED灯闪烁
3、通过按键设定定时提醒喝水时间，当时间到后，蜂鸣器响1s提醒喝水
4、通过按键设置各阈值、手动开关杯盖、手动加热或制冷
5、通过显示屏显示测量值
扩展功能：通过蓝牙模块将测量数据发送到手机端，手机端可以控制开关杯盖、加热或制冷

二、资料总览

实物资料

请添加图片描述

仿真资料

请添加图片描述

三、51单片机部分资料展示

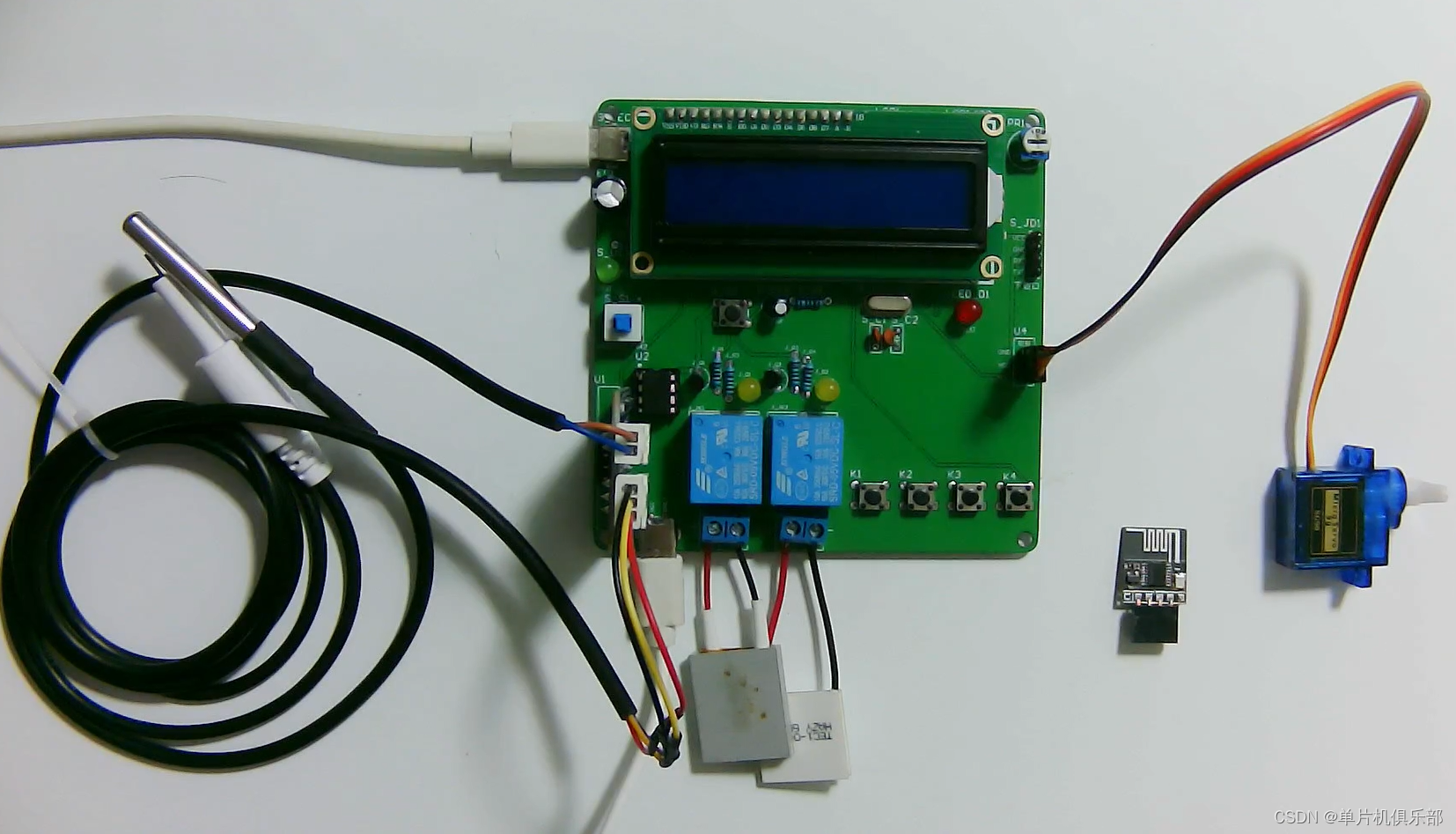

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

在这里插入图片描述

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样
在这里插入图片描述

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

在这里插入图片描述

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
在这里插入图片描述

四、32单片机部分资料展示

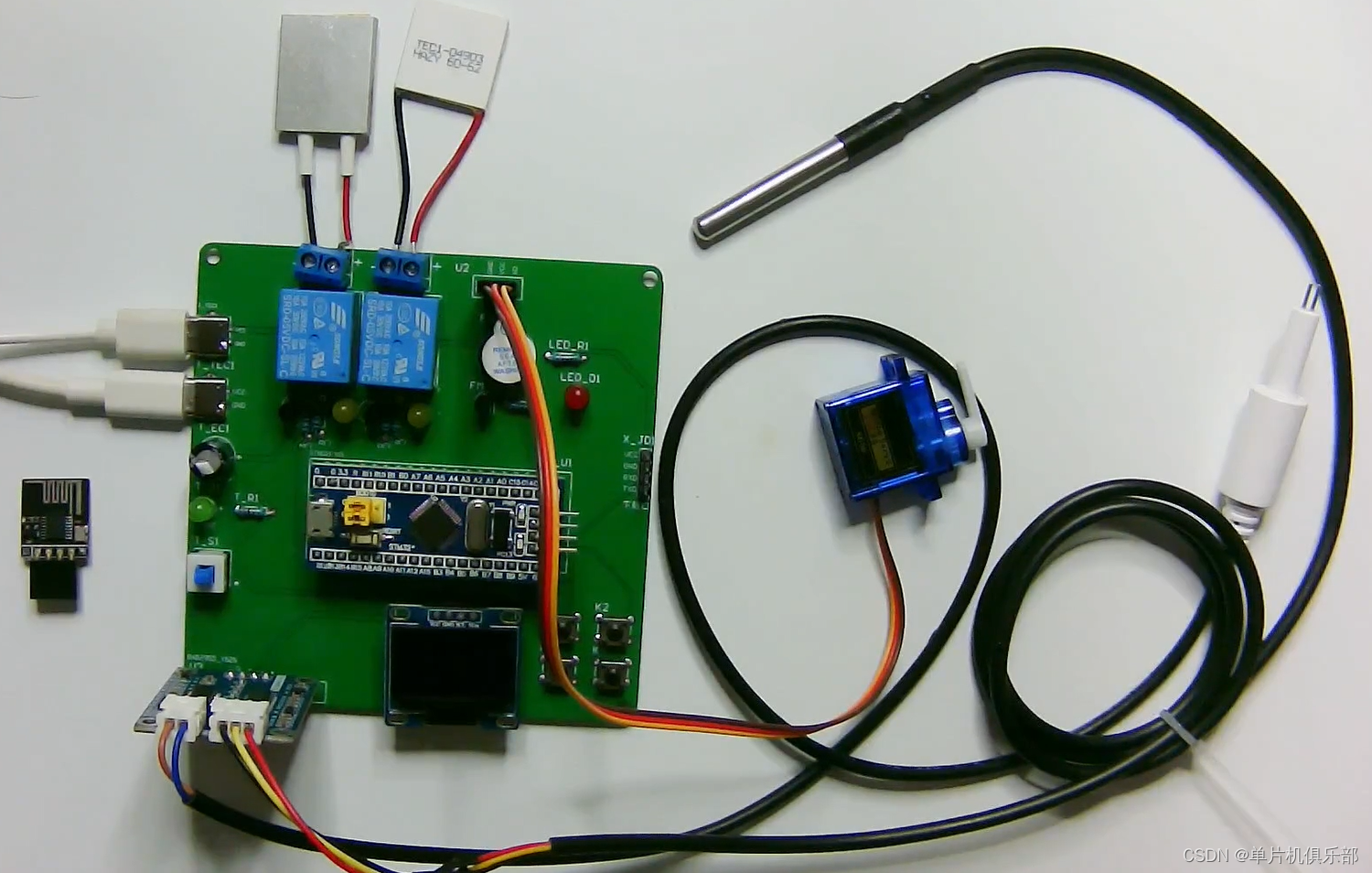

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。
在这里插入图片描述

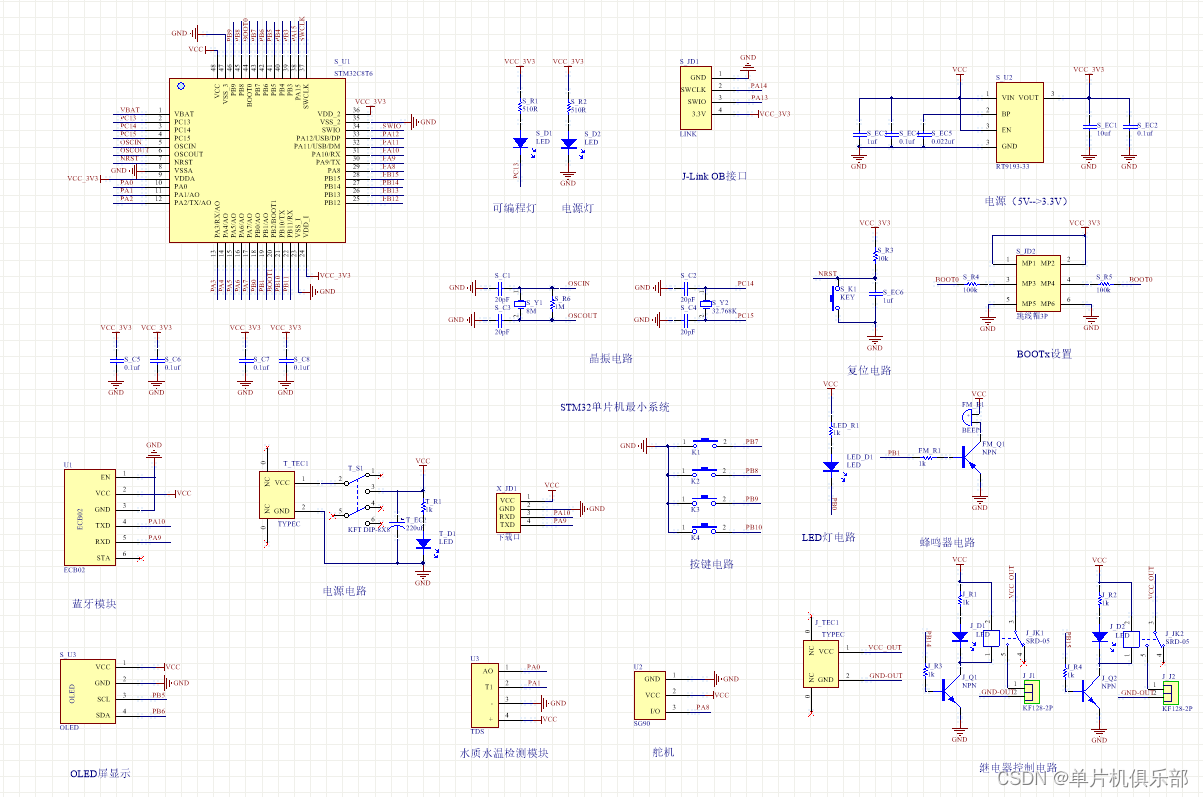

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

在这里插入图片描述

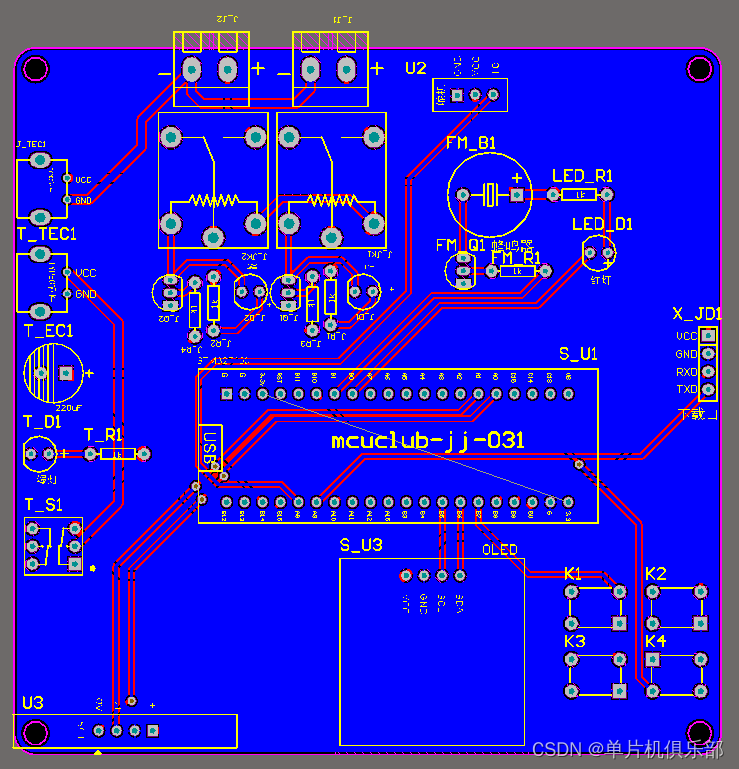

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

在这里插入图片描述

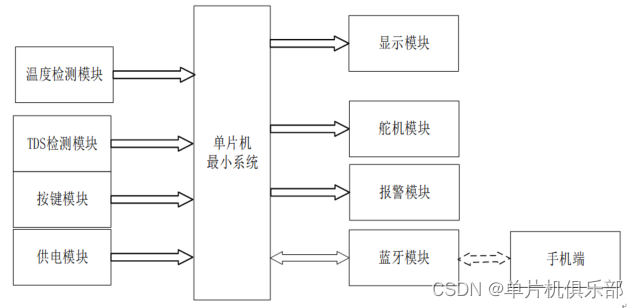

五、系统框图

绘制软件：VISIO
在这里插入图片描述

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由四部分组成，第一部分是温度检测模块，通过该模块检测当前环境的温度；第二部分是TDS检测模块，通过该模块检测水质；第三部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是舵机模块，通过舵机转动模拟开关杯盖；第三部分是报警模块，在条件满足时，LED灯闪烁，或蜂鸣器鸣响。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量模式
{
if(time_all_dingshi != 0) //总计时时间不为0，则开始进行定时倒计时
{
flag_time_begin = 1;
if(flag_time_1s == 1) //定时1s，定时时间减少变量-1
{
flag_time_begin = 0;
flag_time_1s = 0;
time_minus_dingshi–;
flag_time_begin = 1;
}
if(time_minus_dingshi == 0) //定时时间减少变量减到0，触发蜂鸣器提醒,开盖
{
flag_time_begin = 0;
flag_time_1s = 0;
time_minus_dingshi = time_all_dingshi;//重新赋值
BEEP = 1; //开启蜂鸣器提醒
Delay_ms(1000); //延时1000ms
BEEP = 0; //关闭蜂鸣器提醒
flag_time_begin = 1;
}
}
if(flag_mode == 0) //自动模式
{
if(temp_value > (temp_max * 10)) //水温大于设置最大值，制冷继电器进行闭合，进行降温
{
RELAY_ZL = 1;
RELAY_JR = 0;
}
else if(temp_value < (temp_min * 10)) //水温小于设置最小值，加热继电器进行闭合，进行加热
{
RELAY_ZL = 0;
RELAY_JR = 1;
}
else
{
RELAY_ZL = 0;
RELAY_JR = 0;
}
if(flag_cap == 0) //关盖，舵机转到0°
{
motor_duoji_cout = 1930;
TIM_SetCompare1(TIM1,motor_duoji_cout); //设置定时器pwm值
}
else //开盖，舵机转到90°
{
motor_duoji_cout = 1830;
TIM_SetCompare1(TIM1,motor_duoji_cout); //设置定时器pwm值
}

		if(TDS_value > tds_max )
		{
			if(time_num % 10 == 0)
				LED = ~LED;
		}
		else
			LED = 1;
	}
else																					//手动控制制冷和加热
{
		if(flag_relay == 2)													//制冷
  {
    RELAY_ZL = 0;
    RELAY_JR = 1;
  }
  else if(flag_relay == 1)										//加热
  {
    RELAY_ZL = 1;
    RELAY_JR = 0;
  }
		else if(flag_relay == 0)										//全关
		{
    RELAY_ZL = 0;
    RELAY_JR = 0;
		}

		if(flag_cap == 0)														//关盖，舵机转到0°
		{
			motor_duoji_cout = 1930;
			TIM_SetCompare1(TIM1,motor_duoji_cout); 	//设置定时器pwm值
		}
		else																				//开盖，舵机转到90°
		{
			motor_duoji_cout = 1830;
			TIM_SetCompare1(TIM1,motor_duoji_cout); 	//设置定时器pwm值
		}
}
}
else																						//设置模式，断开所有继电器
{
	RELAY_ZL = 0;
	RELAY_JR = 0;
	LED = 1;
	BEEP = 0;
}

}
