【单片机毕业设计】【cl-020】电动车防盗系统 | 智能防盗系统 | 车辆防盗系统

一、基本介绍

项目名：
基于单片机的电动车防盗系统设计
基于单片机的智能防盗系统设计
基于单片机的车辆防盗系统设计

项目名：电动车防盗
项目编号：mcuclub-cl-020
单片机类型：STC89C52
具体功能：
1、通过按键模拟锁车状态，锁车后，继电器断开，模拟锁车
2、在锁车状态下，当检测到有震动，则声光报警，并通过GSM发送短信“车辆异常，请速速查看”

二、资料总览

实物资料

仿真资料

三、51单片机部分资料展示

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

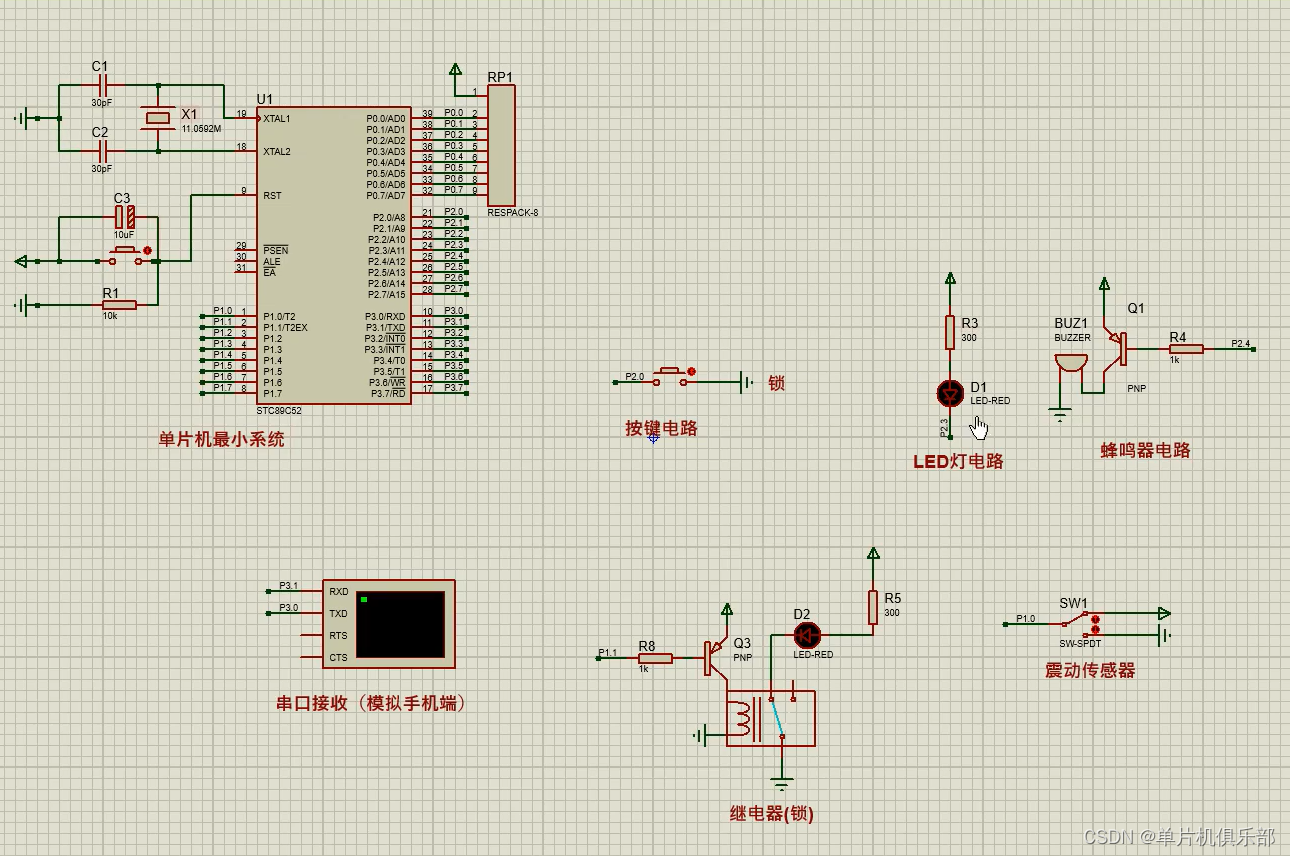

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

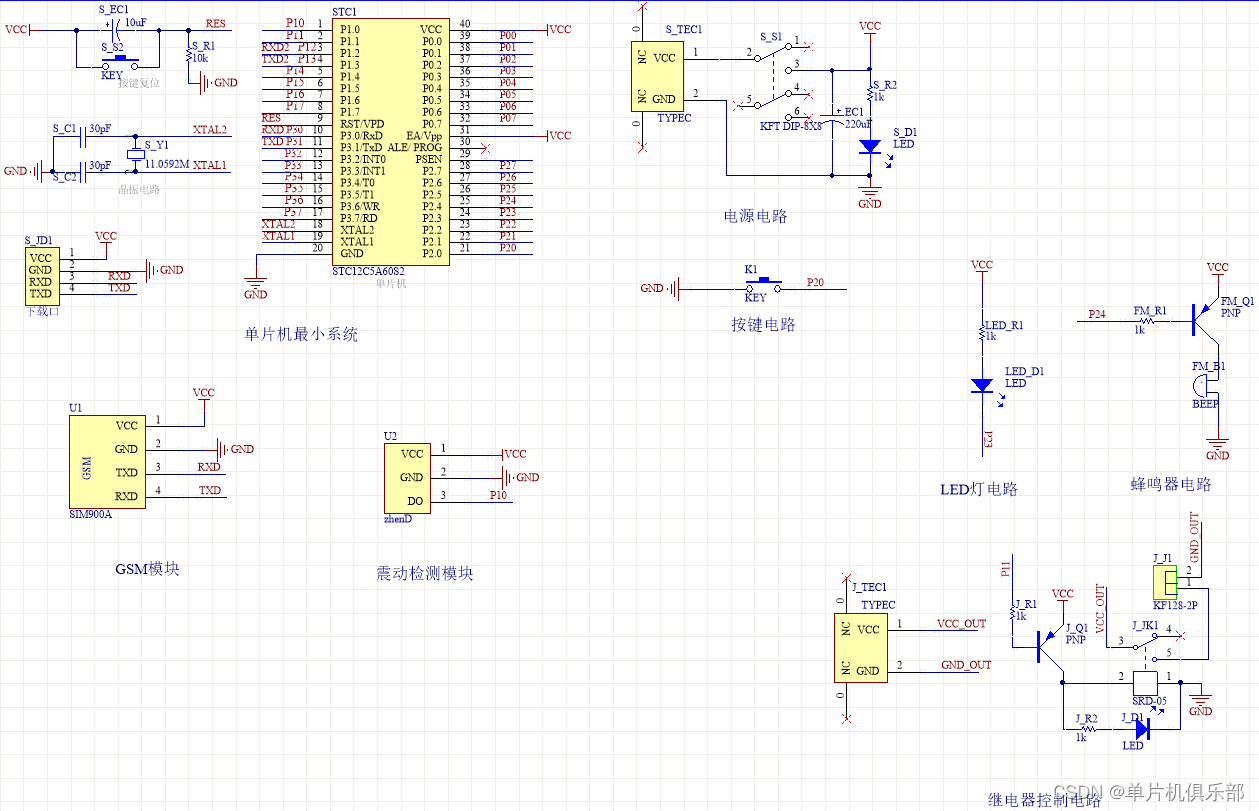

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

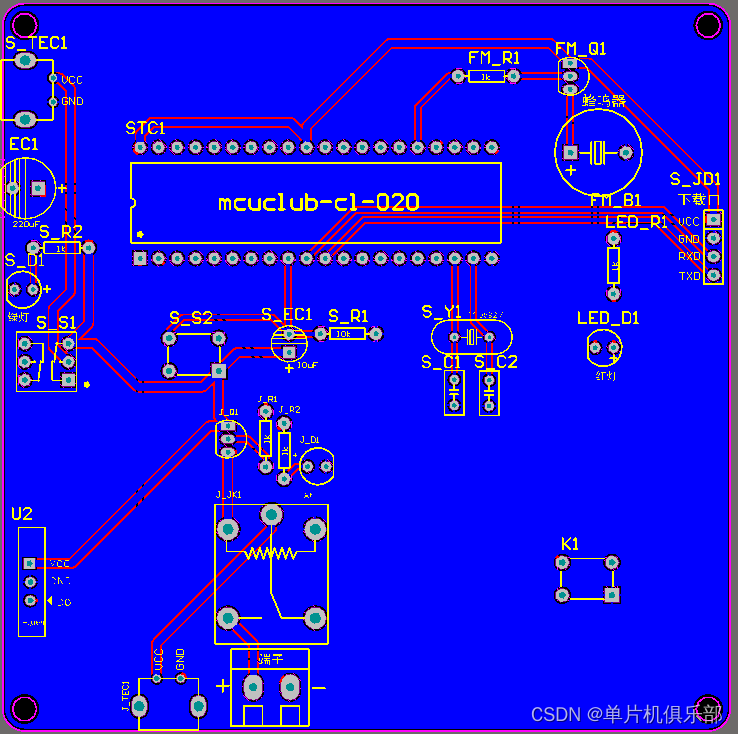

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、32单片机部分资料展示

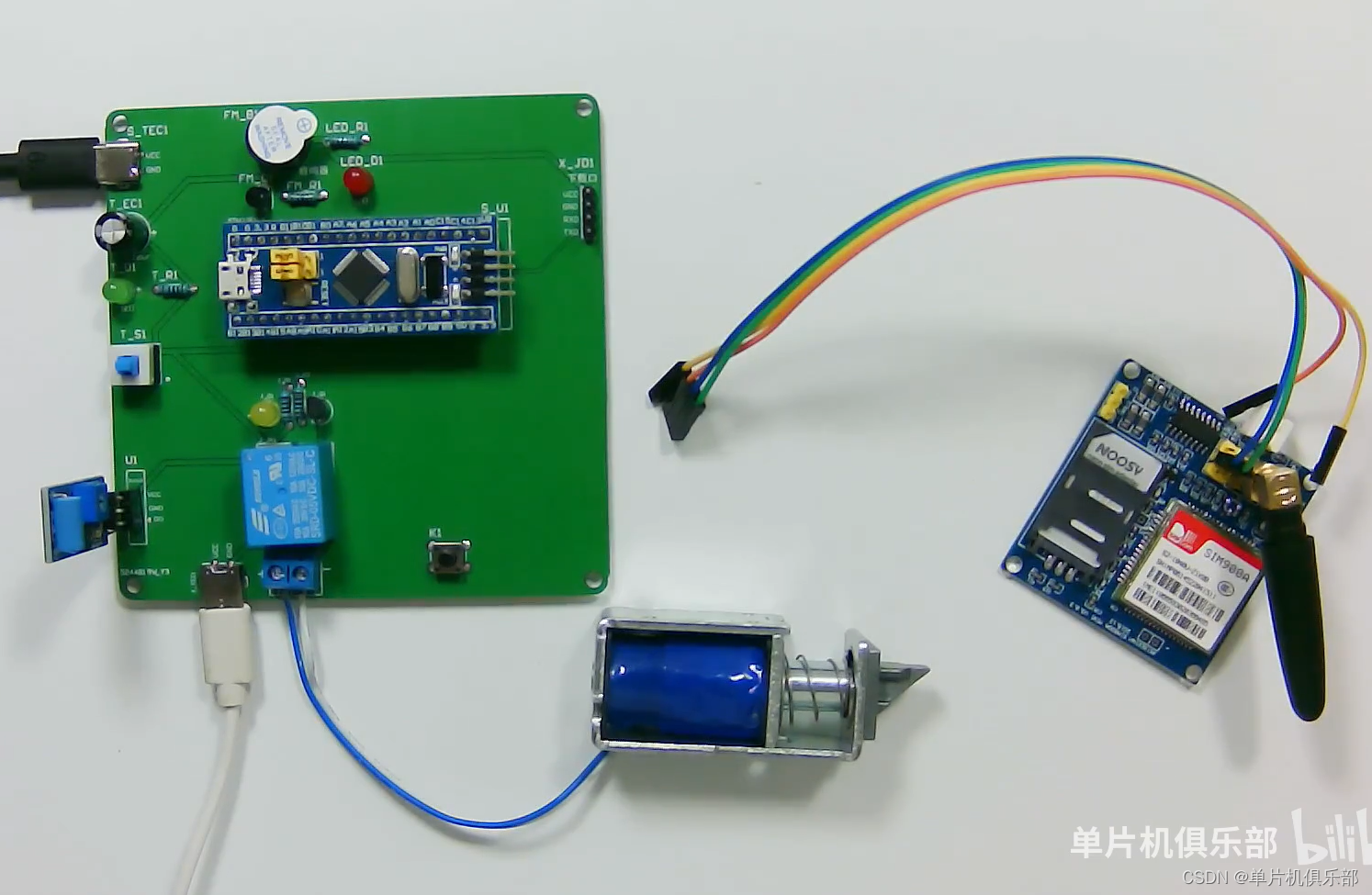

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

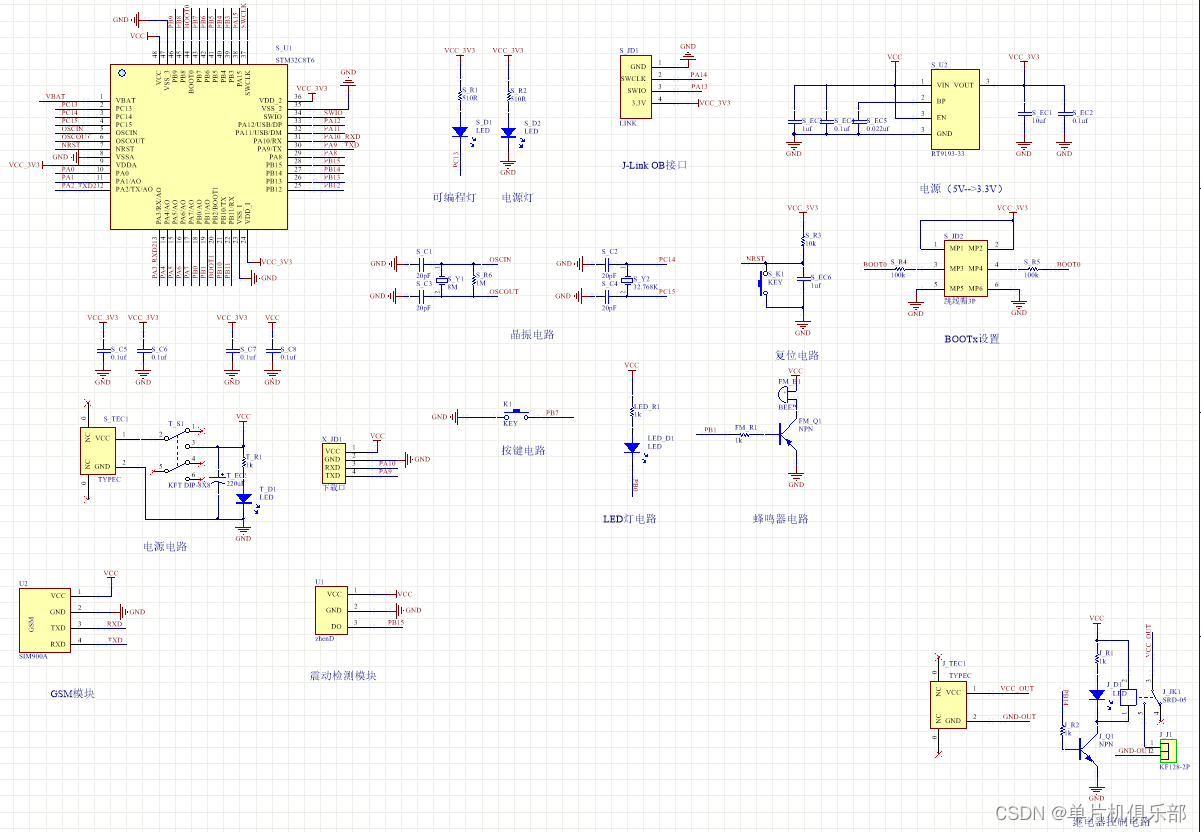

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

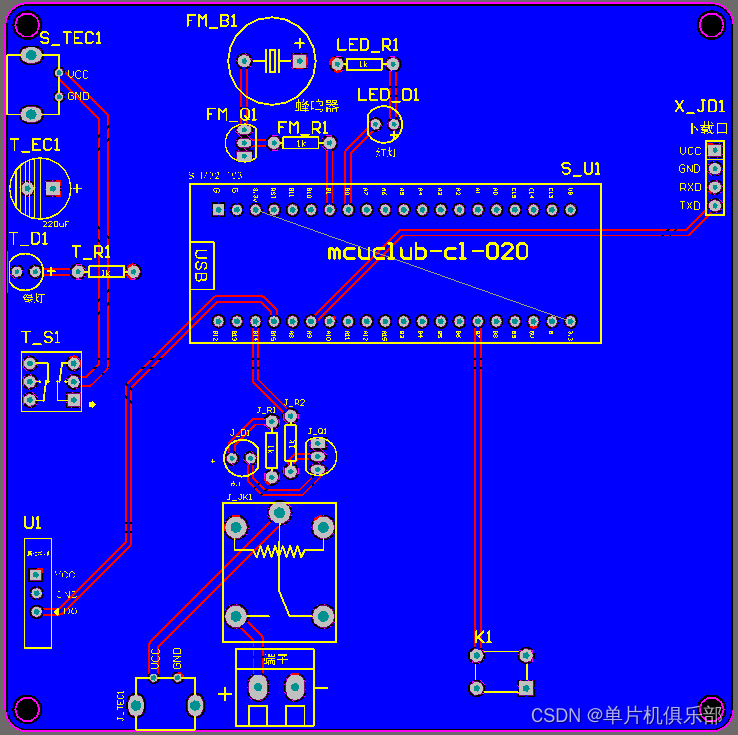

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

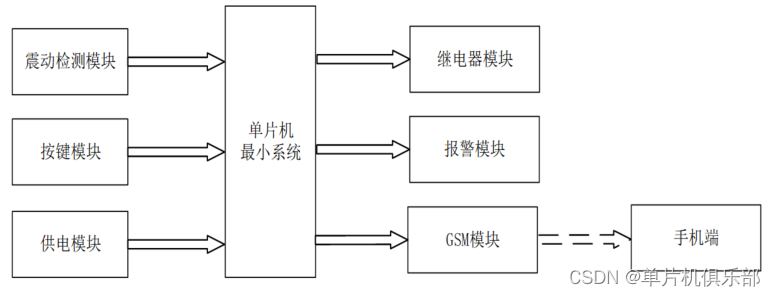

五、系统框图

绘制软件：VISIO
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是震动检测模块，通过该模块检测当前车辆是否发生震动；第二部分是按键模块，通过该模块进行开关锁；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是继电器模块，通过该模块进行开关锁；第二部分是报警模块，检测到锁车之后，车辆产生震动，进行声光报警；第三部分是GSM模块，检测到锁车后，车辆产生震动，发送短信提醒用户。具体系统框图如图3.1所示。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
	if(time_num % 150 == 0)
	{
		if(RELAY == 0 && SHAKE == 1)					//锁车状态下，当检测到有震动，则声光报警,发送短信“车辆异常，请速速查看”
		{
			if(flag_dx == 0)										//发送短信“车辆异常，请速速查看”
			{
				Sim900a_Send_Chinese("13637298045","8F668F865F025E38FF0C8BF7901F901F67E5770B");
				flag_dx = 1;
			}
			flag_beep = 1;
		}
		else																	//否则，停止声光报警，恢复短信发送功能
		{
			flag_beep = 0;
			flag_dx = 0;
		}
	}
	if(flag_beep == 1 && RELAY == 0)
	{
		if(time_num % 10 == 0)
		{
			BEEP = ~BEEP;
			LED = ~LED;
		}
	}
	else
	{
		LED = 1;
		BEEP = 0;
	}
}
