一、基本介绍

项目名：
基于单片机的智能洗衣机系统设计
基于单片机的 多功能洗衣机系统设计
基于单片机的全自动洗衣机系统设计

项目名：智能洗衣机 | 多功能洗衣机 | 全自动洗衣机
单片机类型：STM32F103C8T6
具体功能：
1、通过模式按键可以选择不同模式（标准、浸洗、强洗、快洗），通过4个LED灯指示，模式不同，时间不同
2、通过水量按键可选择不同的水位（18L、32L、46L、62L），通过4个LED灯指示
3、通过4个LED灯显示当前所处过程（浸泡、洗涤、漂洗、脱水）
4、通过一个启动／暂停按键控制洗衣机的启动／暂停
5、洗衣结束后，蜂鸣器报警3次提醒洗衣结束
6、通过显示屏显示时间
7、通过一个继电器模拟进水、另一个继电器模拟出水、直流电机模拟洗涤
扩展功能：通过WIFI模块将所有状态发送到手机端，手机端可以控制洗衣机启停、选择各模式

二、资 料总览

实物资料

请添加图片描述

仿真资料

请添加图片描述

三、51单片机部分资料展示

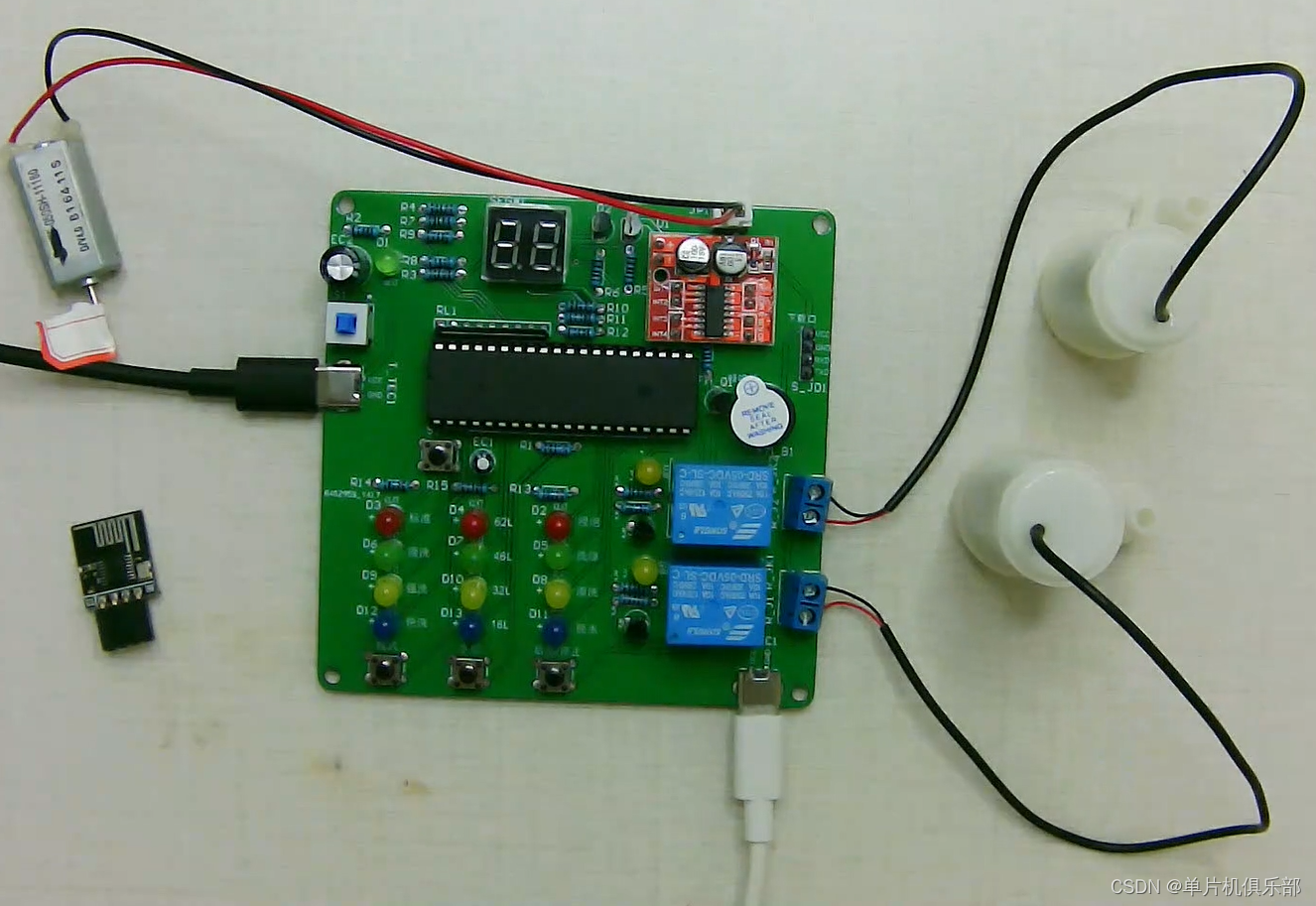

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。
在这里插入图片描述

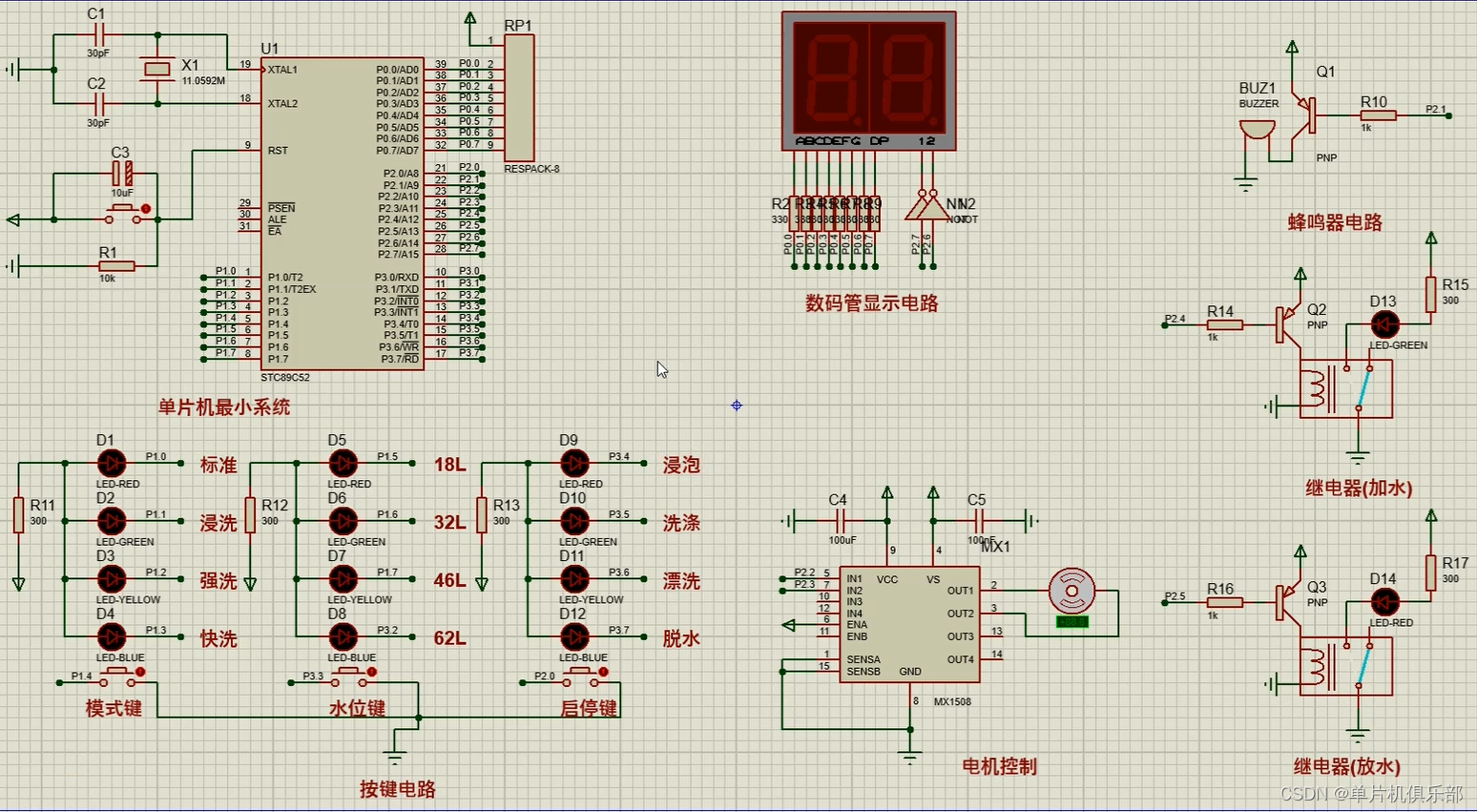

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

在这里插入图片描述

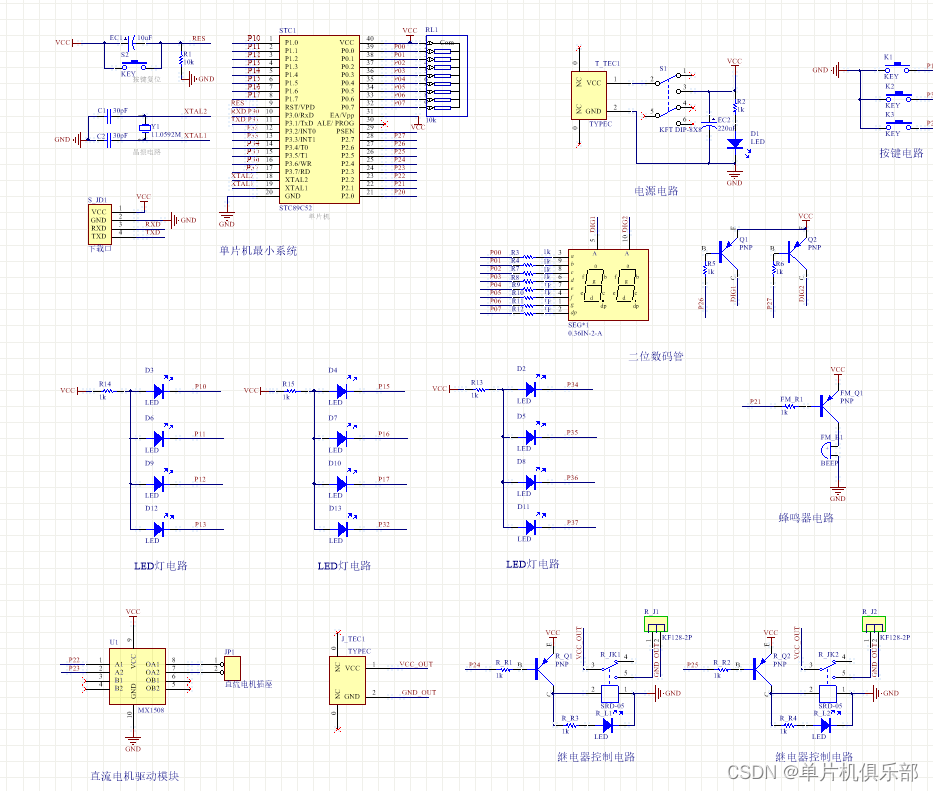

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图
在这里插入图片描述

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
在这里插入图片描述

四、32单片机部分资料展示

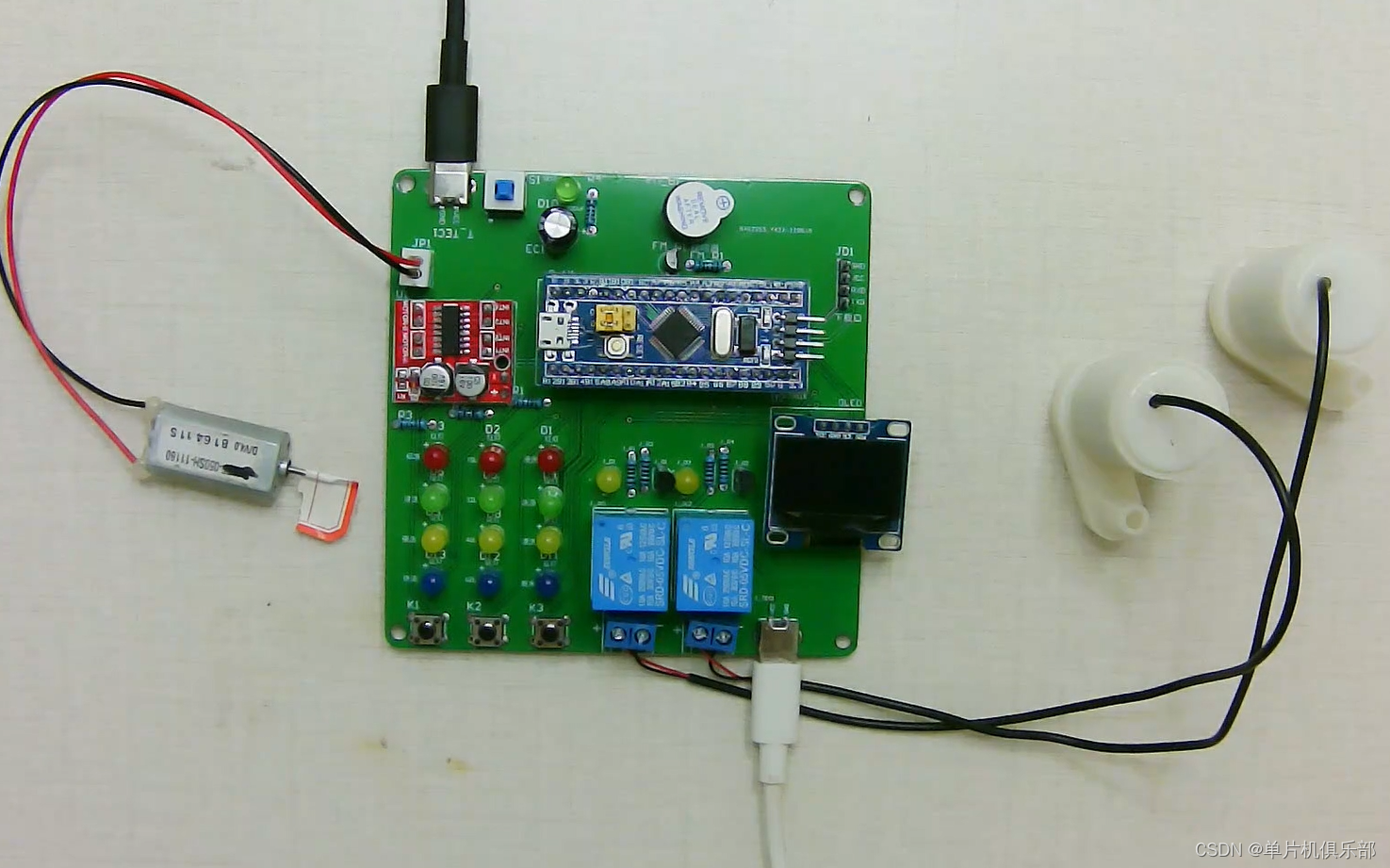

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。
在这里插入图片描述

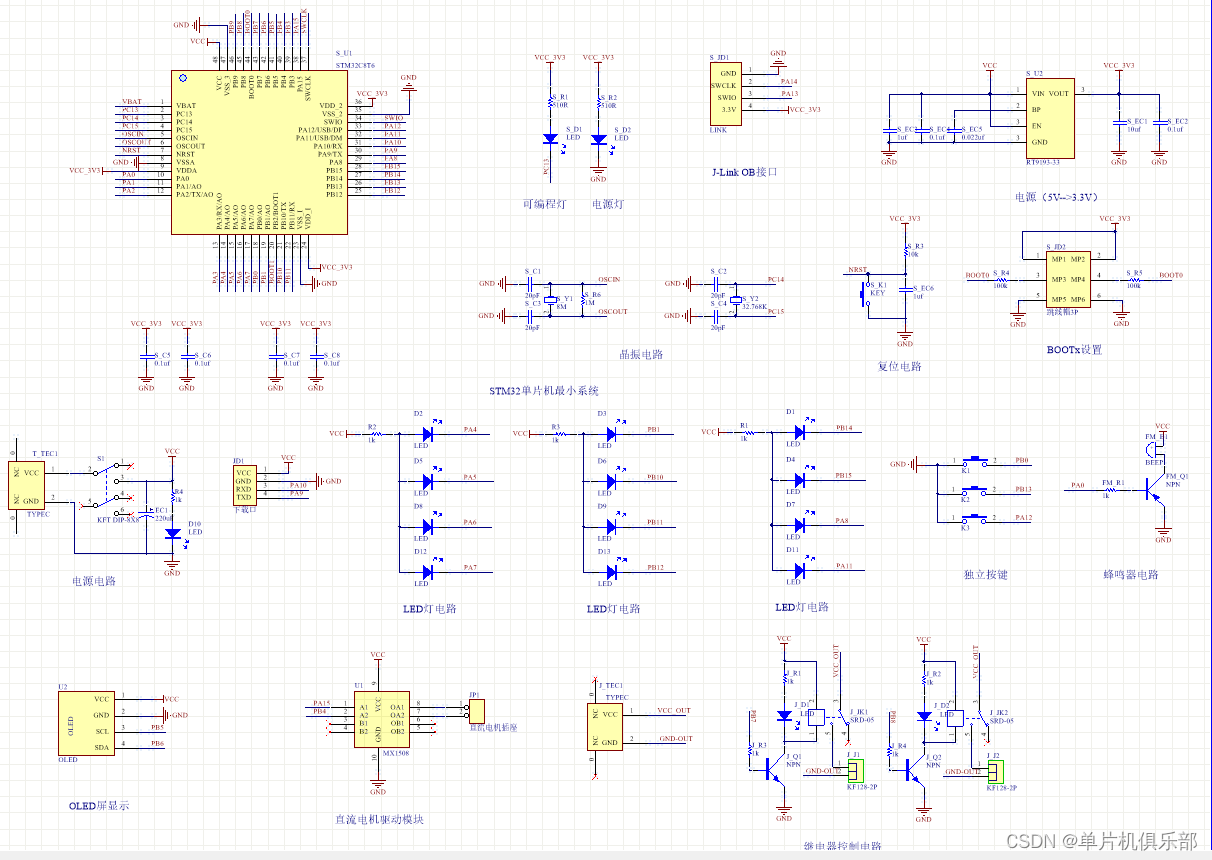

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图
在这里插入图片描述

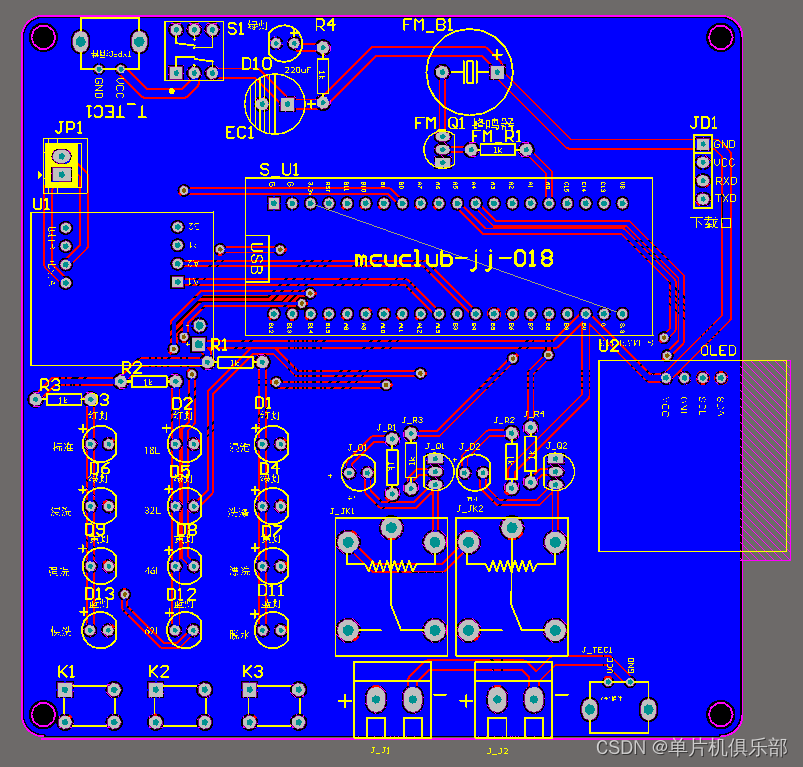

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
在这里插入图片描述

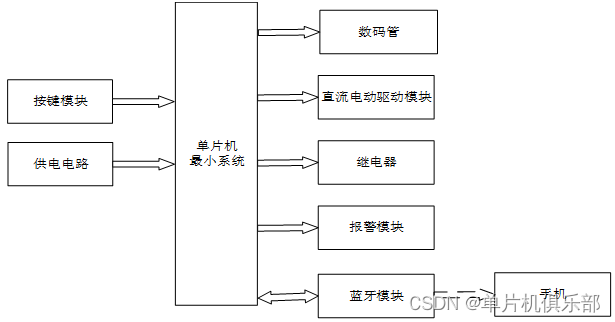

五、系统框图

绘制软件：VISIO
在这里插入图片描述
此次设计的自动洗衣机，按照输入方式可以分为输入、输出和中控三部分。中控部分是使用了单片机，其以获取输入的部分数据为主要目的，再通过内部进行处理，把持输出部分。输入部分是由两部分构建，第一部分为按键模块，经过这一模块能够控制启停、切换模式、设置水位；第二部分为供电模块，整个控制系统的供电都是有该模块提供的。输出部分则是由四部分构建，第一部分为数码管的显示模块，可以显现出时间；第二部分为直流电机控制继电器正传和反转控制模块；第三部分为继电器，功能是加水和排水；第四部分报警模块，洗涤完成之后通过声光发出报警提醒；除此之外还有蓝牙模块，即作为输入，也作为输出，用户可以通过该模块接收当前的指令，也可以通过手机发送指令控制，洗衣机的启停。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

******显示函数
*****/
void Display_function(void)
{
	if(flag_timer_begin == 1)							//倒计时开始，每1分钟总时间-1
	{
		if(flag_1m == 1)
		{
			flag_1m = 0;

			if(time_all != 0)
				time_all--;
		}
	}
	if(flag_begin ==1)
		Oled_ShowCHinese(1, 3, "启动");
	else
		Oled_ShowCHinese(1, 3, "停止");
	Oled_ShowCHinese(2, 1, "时长：");
	sprintf(display_buf,"%d  ",time_all);
	Oled_ShowString(2, 8, display_buf);
	switch(flag_mode)
	{
		case 0:												//模式0
			Oled_ShowCHinese(3, 1,"模式：标准");
		break;

		case 1:												//模式1
			Oled_ShowCHinese(3, 1,"模式：浸洗");
		break;

		case 2:												//模式2
			Oled_ShowCHinese(3, 1,"模式：强洗");
		break;

		case 3:												//模式3
			Oled_ShowCHinese(3, 1,"模式：快洗");
		break;

		default:
		break;
	}

	Oled_ShowCHinese(4, 1,"水位：");
	switch(flag_level)
	{
		case 0:												//水位0
			Oled_ShowString(4, 8, "18L");

		break;

		case 1:												//水位1
			Oled_ShowString(4, 8, "32L");
		break;

		case 2:												//水位2
			Oled_ShowString(4, 8, "46L");
		break;

		case 3:												//水位3
			Oled_ShowString(4, 8, "62L");
		break;

		default:
		break;
	}
}

/****
*******处理函数
*****/
void Manage_function(void)
{
	if(flag_begin == 1)										//洗衣机开始
	{
		switch(flag_step)
		{
			case 0:														//步骤0：浸泡，先加水，再浸泡
				LEDG1 = 0;
				LEDG2 = 1;
				LEDG3 = 1;
				LEDG4 = 1;

				if(time_all > (time_mode + time_soak + time_level*5 + time_rinse + time_dehydration))
				{
					RELAY_JS = 1;
					RELAY_PS = 0;
				}
				else if(time_all > (time_mode + time_level*5 + time_rinse + time_dehydration))
				{
					RELAY_JS = 0;
					RELAY_PS = 0;
				}
				else
					flag_step = 1;
			break;

			case 1:														//步骤1：洗涤，电机正反转动
				LEDG1 = 1;
				LEDG2 = 0;
				LEDG3 = 1;
				LEDG4 = 1;

				if(time_all > (time_level*5 + time_rinse + time_dehydration))
				{
					if(flag_10s == 1)
					{
						flag_exchange = !flag_exchange;
						flag_10s = 0;
					}

					if(flag_exchange == 0)
					{
						MOTER_A = 1;
						MOTER_B = 0;
					}
					else
					{
						MOTER_A = 0;
						MOTER_B = 1;
					}
				}
				else
				{
					MOTER_A = 0;
					MOTER_B = 0;
					flag_step = 2;
				}
			break;

			case 2:														//步骤2：漂洗，先放水，再加水，再漂洗，再放水，再加水，再漂洗，再放水
				LEDG1 = 1;
				LEDG2 = 1;
				LEDG3 = 0;
				LEDG4 = 1;

				if(time_all > (time_level*4 + time_rinse + time_dehydration))					//放水
				{
					RELAY_JS = 0;
					RELAY_PS = 1;
				}
				else if(time_all > (time_level*3 + time_rinse + time_dehydration))		//加水
				{
					RELAY_JS = 1;
					RELAY_PS = 0;
				}
				else if(time_all > (time_level*3 + time_rinse/2 + time_dehydration))	//漂洗
				{
					RELAY_JS = 0;
					RELAY_PS = 0;

					if(flag_10s == 1)
					{
						flag_exchange = !flag_exchange;
						flag_10s = 0;
					}

					if(flag_exchange == 0)
					{
						MOTER_A = 1;
						MOTER_B = 0;
					}
					else
					{
						MOTER_A = 0;
						MOTER_B = 1;
					}
				}
				else if(time_all > (time_level*2 + time_rinse/2 + time_dehydration))//放水
				{
					MOTER_A = 0;
					MOTER_B = 0;
					RELAY_JS = 0;
					RELAY_PS = 1;
				}
				else if(time_all > (time_level*1 + time_rinse/2 + time_dehydration))//加水
				{
					RELAY_JS = 1;
					RELAY_PS = 0;
				}
				else if(time_all > (time_level*1 + time_dehydration))								//漂洗
				{
					RELAY_JS = 0;
					RELAY_PS = 0;

					if(flag_10s == 1)
					{
						flag_exchange = !flag_exchange;
						flag_10s = 0;
					}

					if(flag_exchange == 0)
					{
						MOTER_A = 1;
						MOTER_B = 0;
					}
					else
					{
						MOTER_A = 0;
						MOTER_B = 1;
					}
				}
				else if(time_all > time_dehydration)																//放水
				{
					MOTER_A = 0;
					MOTER_B = 0;
					RELAY_JS = 0;
					RELAY_PS = 1;
				}
				else
				{
					RELAY_JS = 0;
					RELAY_PS = 0;
					flag_step = 3;
				}
			break;

			case 3:														//步骤3：脱水，电机正转，脱水完成后，蜂鸣器响3次结束
				LEDG1 = 1;
				LEDG2 = 1;
				LEDG3 = 1;
				LEDG4 = 0;

				if(time_all != 0)
				{
					MOTER_A = 1;
					MOTER_B = 0;
				}
				else
				{
					MOTER_A = 0;
					MOTER_B = 0;
					BEEP = 1;
					Delay_ms(500);
					BEEP = 0;
					Delay_ms(500);
					BEEP = 1;
					Delay_ms(500);
					BEEP = 0;
					Delay_ms(500);
					BEEP = 1;
					Delay_ms(500);
					BEEP = 0;
					Delay_ms(500);
					flag_step = 0;
					flag_begin = 0;
					flag_timer_begin = 0;
					flag_1m = 0;
				}
			break;

			default:
			break;
		}
	}
}
