【单片机毕业设计】【jj-029】智能婴儿床 | 多功能婴儿床

一、基本介绍

项目名：
基于单片机的智能婴儿床系统设计
基于单片机的多功能婴儿床系统设计

项目名：婴儿床
项目编号：mcuclub-jj-029
单片机类型：STC89C52
具体功能：
1、通过防水式温度传感器检测婴儿被窝内温度，当温度过高或过低，进行声光报警
2、通过声音传感器检测声音大小，当声音大于设置最大值，则声光报警，启动步进电机来回摇晃婴儿床
3、通过液体湿度传感器检测湿度，当湿度大于设置最大值，为婴儿尿床，则声光报警
4、通过按键设置各阈值
5、通过显示屏显示测量值
扩展功能：通过蓝牙模块将提示信息发送到手机端（“温度异常”、“婴儿哭闹”、“婴儿尿床”）

二、资 料总览

实物资料

仿真资料

三、51单片机部分资料展示

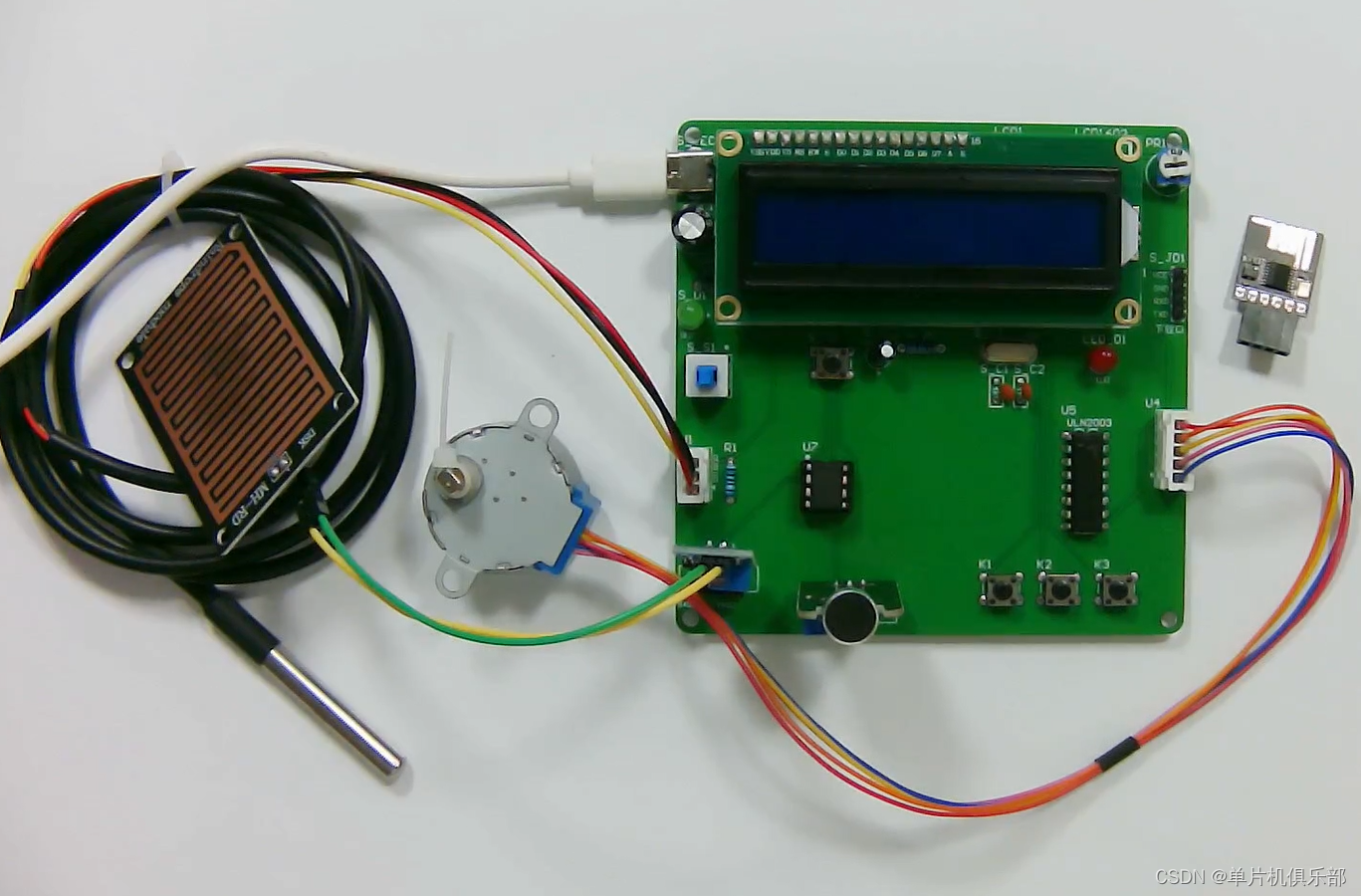

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

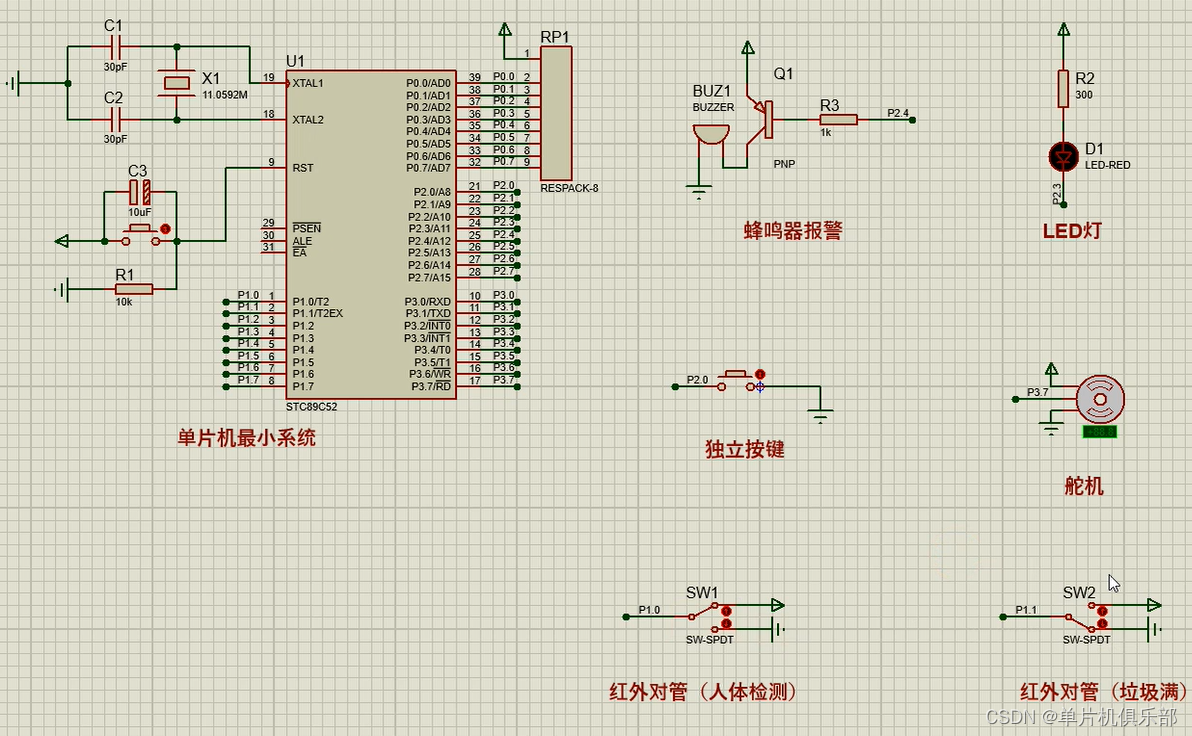

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

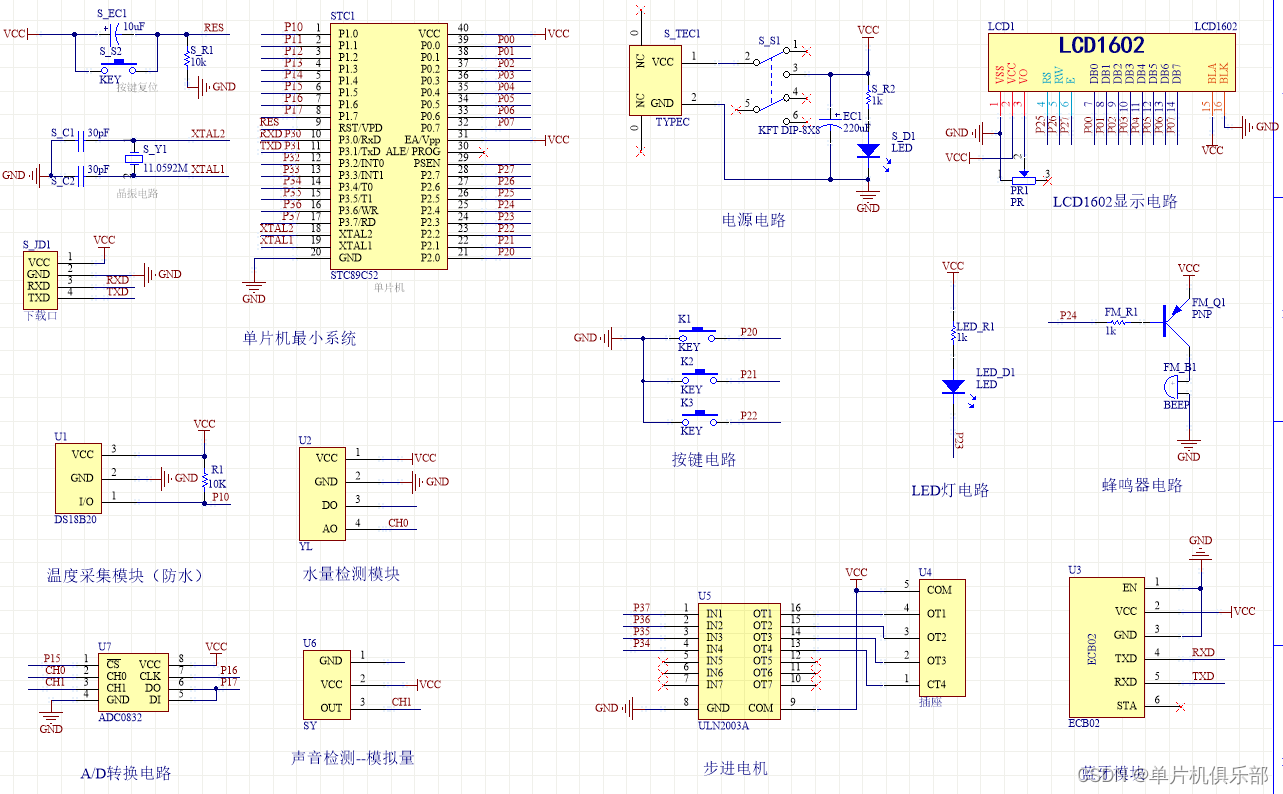

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

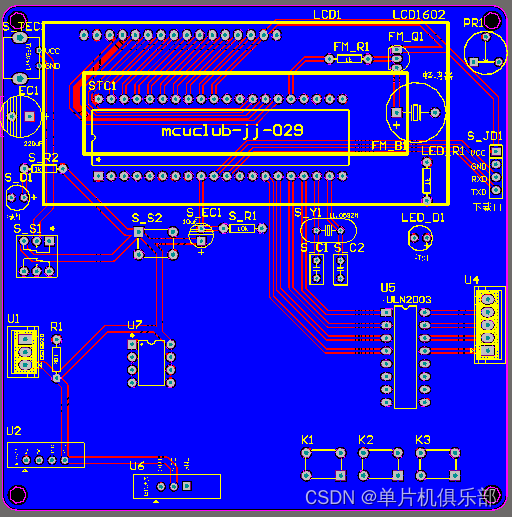

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

四、32单片机部分资料展示

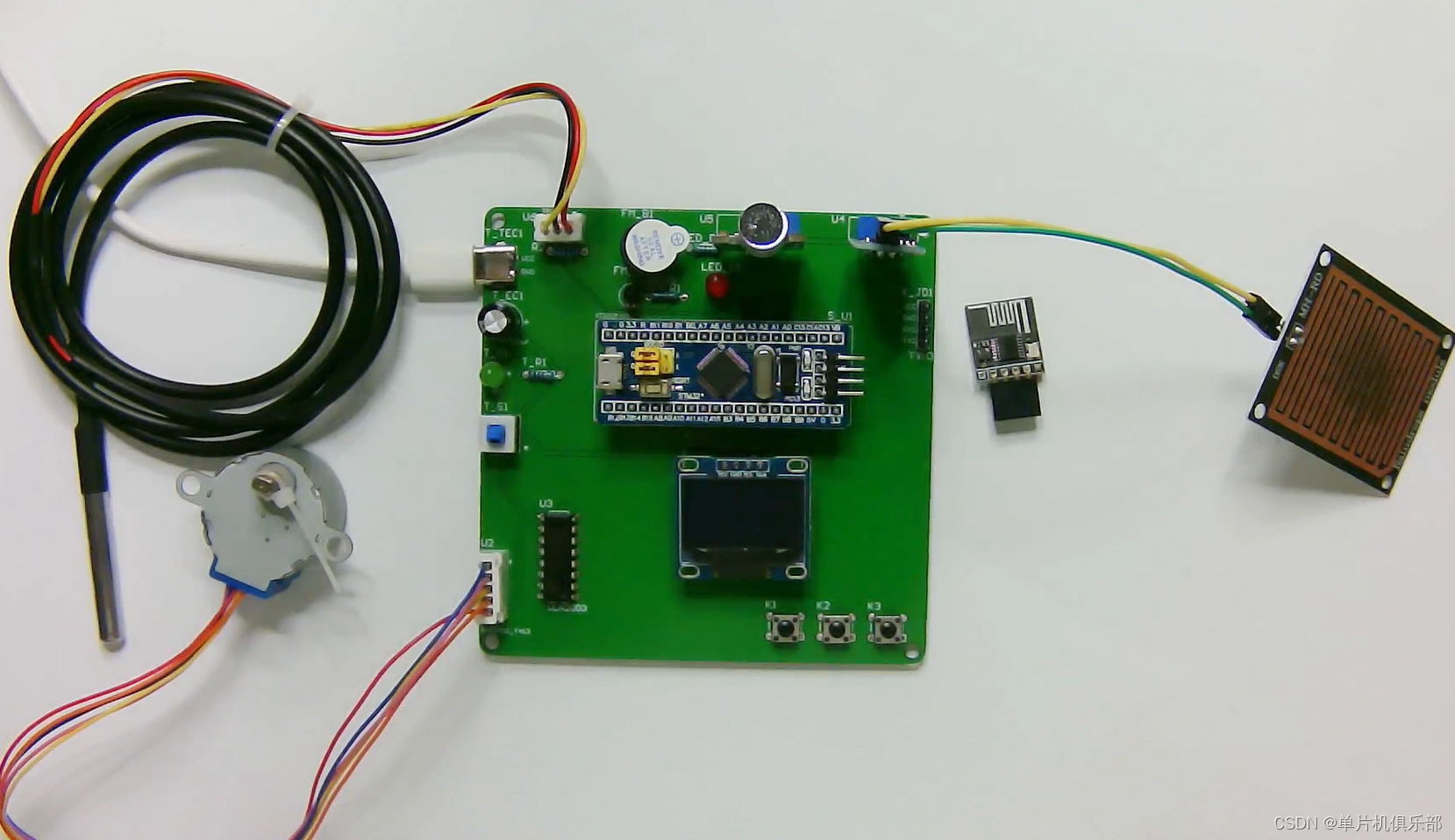

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

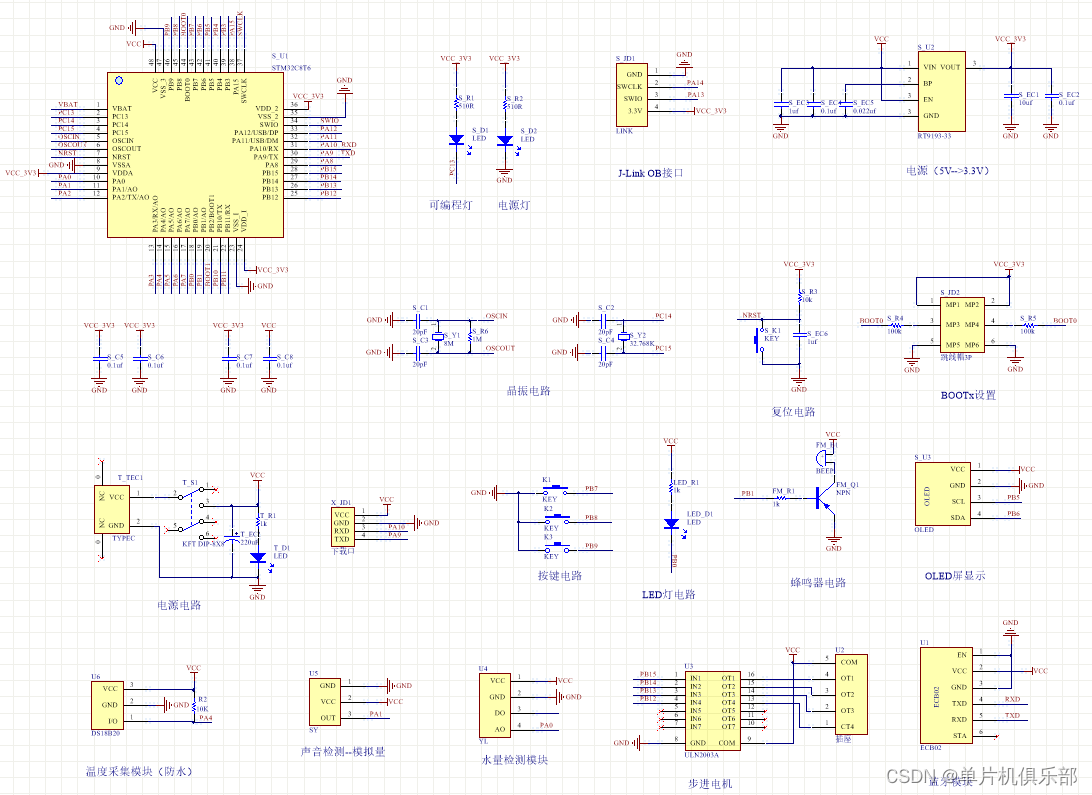

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

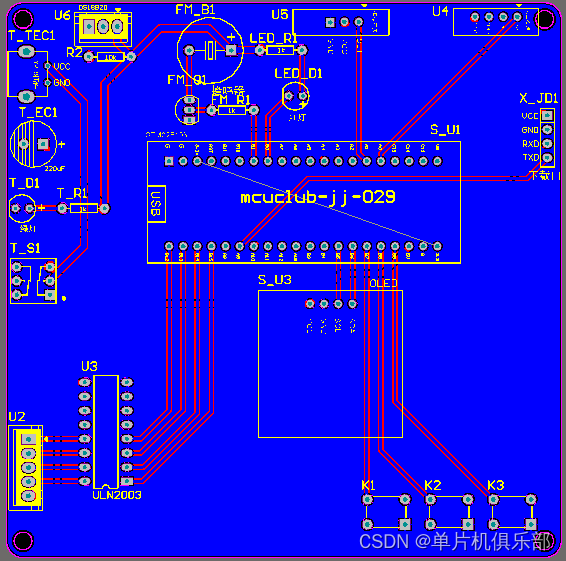

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

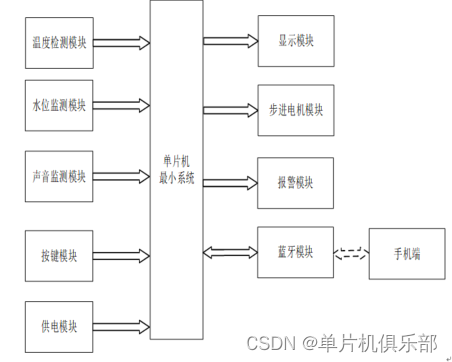

五、系统框图

绘制软件：VISIO

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是温度检测模块，通过该模块检测当前环境的温度；第二部分是按键模块，通过该模块可以切换界面、设置阈值、切换模式等；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是继电器模块，通过两个继电器分别控制加热和制冷；第三部分是声光报警模块，当监测值不在设置的阈值内时进行声光报警。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******监测函数
****/
void Monitor_function(void)
{
if(flag_display == 0) //测量界面
{
if(time_num % 5 == 0) //获取数据
{
temp_value = DS18B20_Get_Temp(); //获取温度值
voice_value = 30(Get_Adc_Average(1,3)3.3/4096.0); //获取声音值
humi_value = 990-(300(Get_Adc_Average(0,3)*3.3/4096.0)); //获取湿度值
}

	if(time_num % 30 == 0)							//发送数据
	{
		if(temp_alarm == 1)
			UsartPrintf(USART1,"\r\n温度异常");
		if(voice_alarm == 1)
			UsartPrintf(USART1,"\r\n婴儿哭闹");
		if(humi_alarm == 1)
			UsartPrintf(USART1,"\r\n婴儿尿床");
	}
}

}

/****
*******显示函数
*****/
void Display_function(void)
{
switch(flag_display) //根据不同的显示模式标志位，显示不同的界面
{
case 0: //界面0：显示温度、声音值、湿度值
Oled_ShowCHinese(1, 2, “婴儿床”);

		Oled_ShowCHinese(2, 0, "温度：");
		sprintf(display_buf,"%d.%dC ",temp_value/10,temp_value%10);
		Oled_ShowString(2, 6, display_buf);

		Oled_ShowCHinese(3, 0, "湿度：");
		sprintf(display_buf,"%d.%d%% ",humi_value/10,humi_value%10);
		Oled_ShowString(3, 6, display_buf);

		Oled_ShowCHinese(4, 0, "声音：");
		sprintf(display_buf,"%ddb ",voice_value);
		Oled_ShowString(4, 6, display_buf);
	break;

	case 1:																								//界面1：显示设置温度最大值
		Oled_ShowCHinese(1,0,"设置温度最大值");
		if(time_num % 5 == 0)
		{
			sprintf(display_buf,"%d  ",temp_max);
			Oled_ShowString(2, 7, display_buf);
		}
		if(time_num % 10 == 0)
		{
			Oled_ShowString(2, 7, "    ");
		}
	break;

	case 2:																								//界面2：显示设置温度最小值
		Oled_ShowCHinese(1,0,"设置温度最小值");
		if(time_num % 5 == 0)
		{
			sprintf(display_buf,"%d  ",temp_min);
			Oled_ShowString(2, 7, display_buf);
		}
		if(time_num % 10 == 0)
		{
			Oled_ShowString(2, 7, "    ");
		}
	break;

	case 3:																								//界面3：显示设置声音最大值
		Oled_ShowCHinese(1,0,"设置声音最大值");
		if(time_num % 5 == 0)
		{
			sprintf(display_buf,"%d  ",voice_max);
			Oled_ShowString(2, 7, display_buf);
		}
		if(time_num % 10 == 0)
		{
			Oled_ShowString(2, 7, "    ");
		}
	break;

	case 4:																								//界面4：显示设置湿度最大值
		Oled_ShowCHinese(1,0,"设置湿度最大值");
		if(time_num % 5 == 0)
		{
			sprintf(display_buf,"%d  ",humi_max);
			Oled_ShowString(2, 7, display_buf);
		}
		if(time_num % 10 == 0)
		{
			Oled_ShowString(2, 7, "    ");
		}
	break;

	default:
	break;
}

}

/****
****处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{ //如果温度不在范围内，标记警报
if(temp_value > temp_max10 || temp_value < temp_min10)
{
temp_alarm = 1;
}
else
{
temp_alarm = 0;
}
if(voice_value > voice_max) //如果声音超过设定最大值，标记警报
{
voice_alarm = 1;
}
else
{
voice_alarm = 0;
}
if(humi_value > humi_max10) //如果湿度超过设定最大值，标记警报
{
humi_alarm = 1;
}
else
{
humi_alarm = 0;
}
//如果有警报，声光报警
if(temp_alarm == 1 || voice_alarm == 1 || humi_alarm == 1)
{
if(time_num % 5 == 0)
{
LED = ~LED;
BEEP = ~BEEP;
}
if(voice_alarm == 1) //如果声音警报，摇晃步进电机
{
if(flag_Step2 == 0)
{
flag_step2_c = 0;
flag_step2_o = 1;
}
else
{
flag_step2_c = 1;
flag_step2_o = 0;
}
}
else
{
flag_step2_c = 0;
flag_step2_o = 0;
}
}
else
{
LED = 1;
BEEP = 0;
flag_step2_c = 0;
flag_step2_o = 0;
}
}
else //设置界面，关闭声光报警、步进电机
{
LED = 1;
BEEP = 0;
flag_step2_c = 0;
flag_step2_o = 0;
}
}
