一、基本介绍

项目名:
基于单片机的浴室防雾镜 系统设计
基于单片机的智能除雾镜系统设计
基于单片机的智能衣帽镜系统设计

项目名:浴室防雾镜
项目编号:mcuclub-jj-030
单片机类型:STC89C52
具体功能:
1、通过DS18B20检测环境温度,通过另一个DS18B20检测镜子温度,当开启防雾模式时,自动加热或制冷浴室镜
2、通过触发型光敏检测模块检测是否光照过暗
3、通过D203S人体热释电检测是否有人,如果有人,且光照过暗,则自动打开氛围灯(继电器)
4、通过按键手动开关氛围灯、切换防雾模式(一个LED灯模拟状态)
扩展功能:通过蓝牙模块连接手机端,手机端可以控制开关氛围灯、切换防雾模式

二、资 料总览

实物资料

请添加图片描述

仿真资料

请添加图片描述

三、51单片机部分资料展示

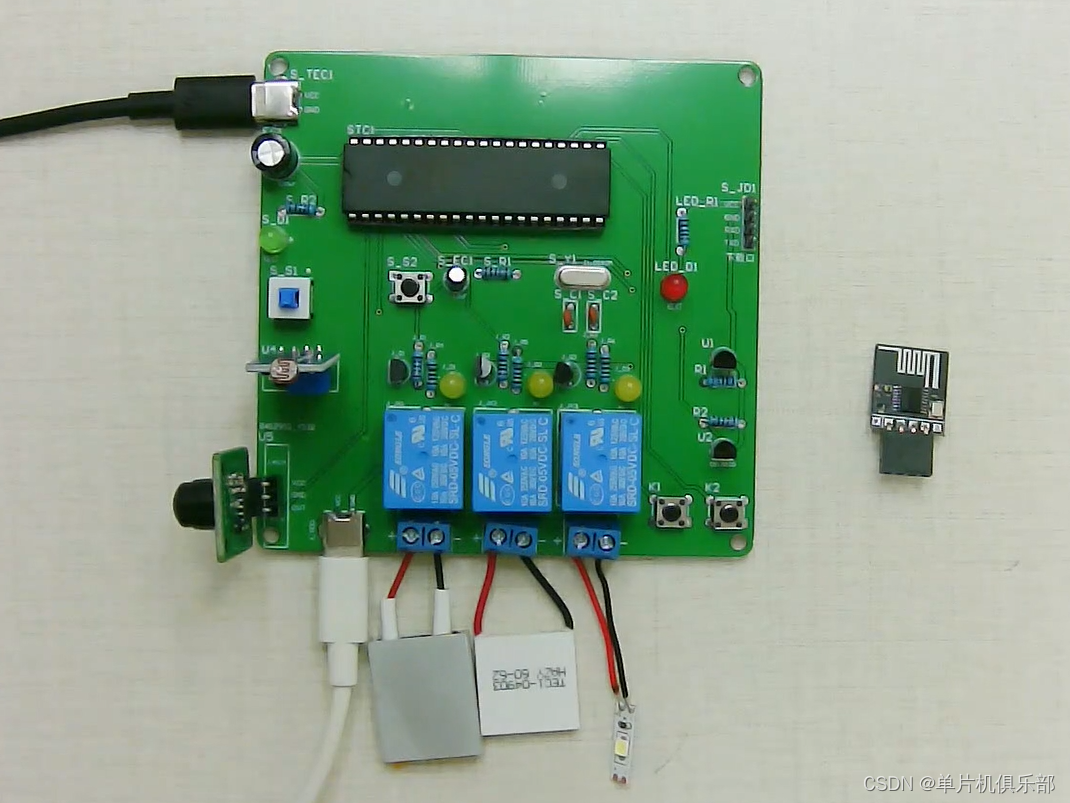

1、实物图展示

单片机型号:STC89C52
供电接口:TYPE-C
板子类型:PCB集成板,厚度1.2,两层板(上下层覆铜接地)
器件类型:元器件基本上为插针式,个别降压芯片会使用贴片式。
在这里插入图片描述

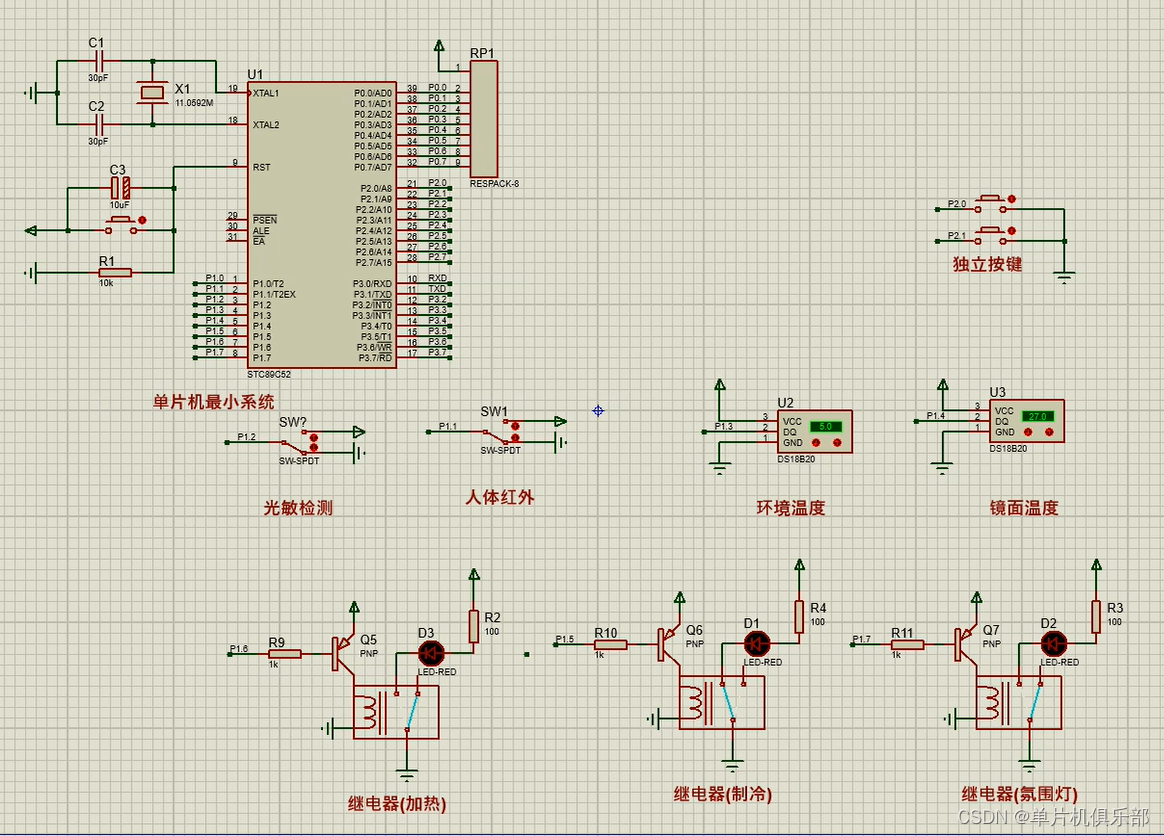

2、仿真图展示

仿真软件版本:proteus8.9
电路连线方式:网络标号连线方式
注意:部分实物元器件仿真中没有,仿真中会用其他工作原理相似的元件代替,这样可能导致实物程序和仿真程序不一样

在这里插入图片描述

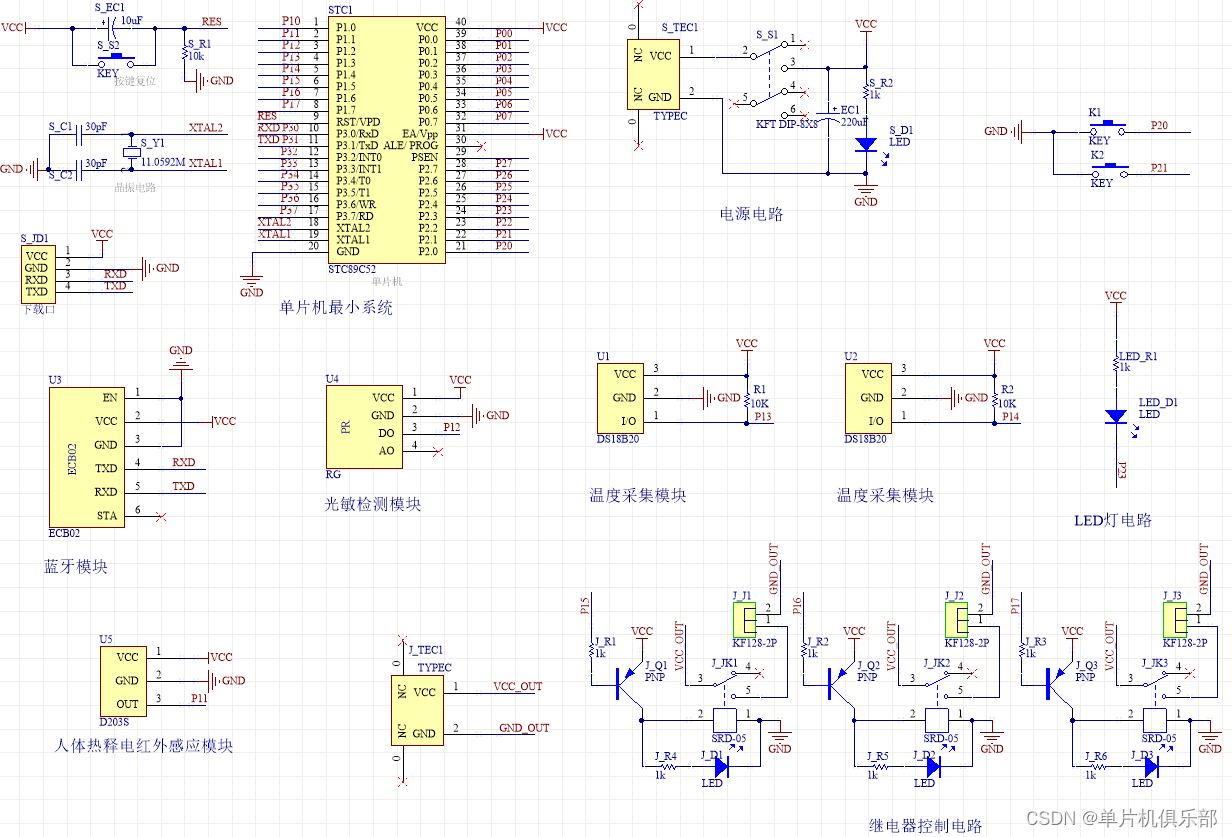

3、原理图展示

软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构图

在这里插入图片描述

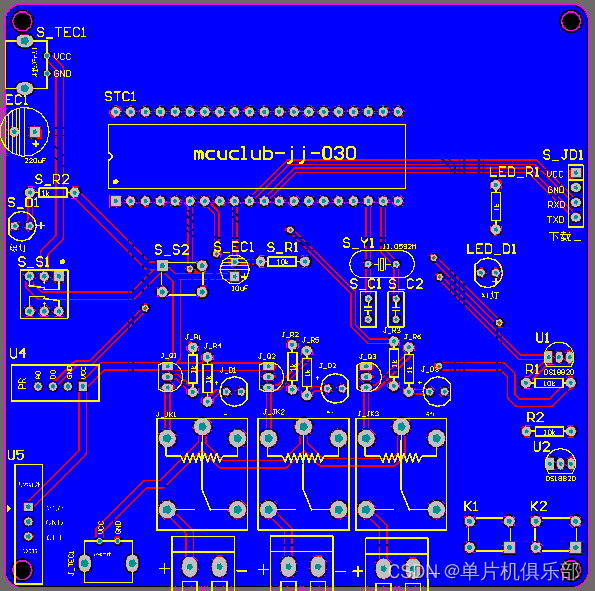

4、PCB图展示

由原理图导出,中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。
在这里插入图片描述

四、32单片机部分资料展示

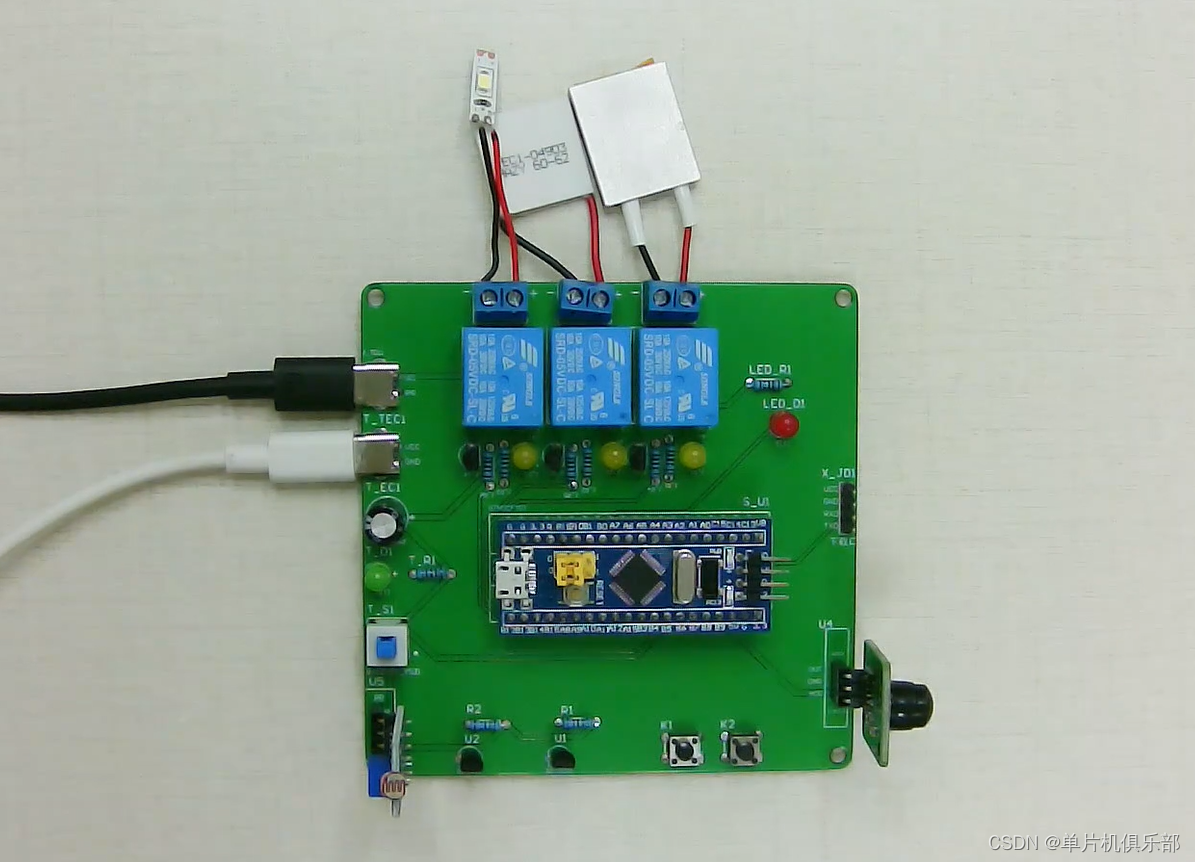

1、实物图展示

单片机型号:STM32F103C8T6
供电接口:TYPE-C
板子类型:PCB集成板,厚度1.2,两层板(上下层覆铜接地)
器件类型:元器件基本上为插针式,个别降压芯片会使用贴片式。
在这里插入图片描述

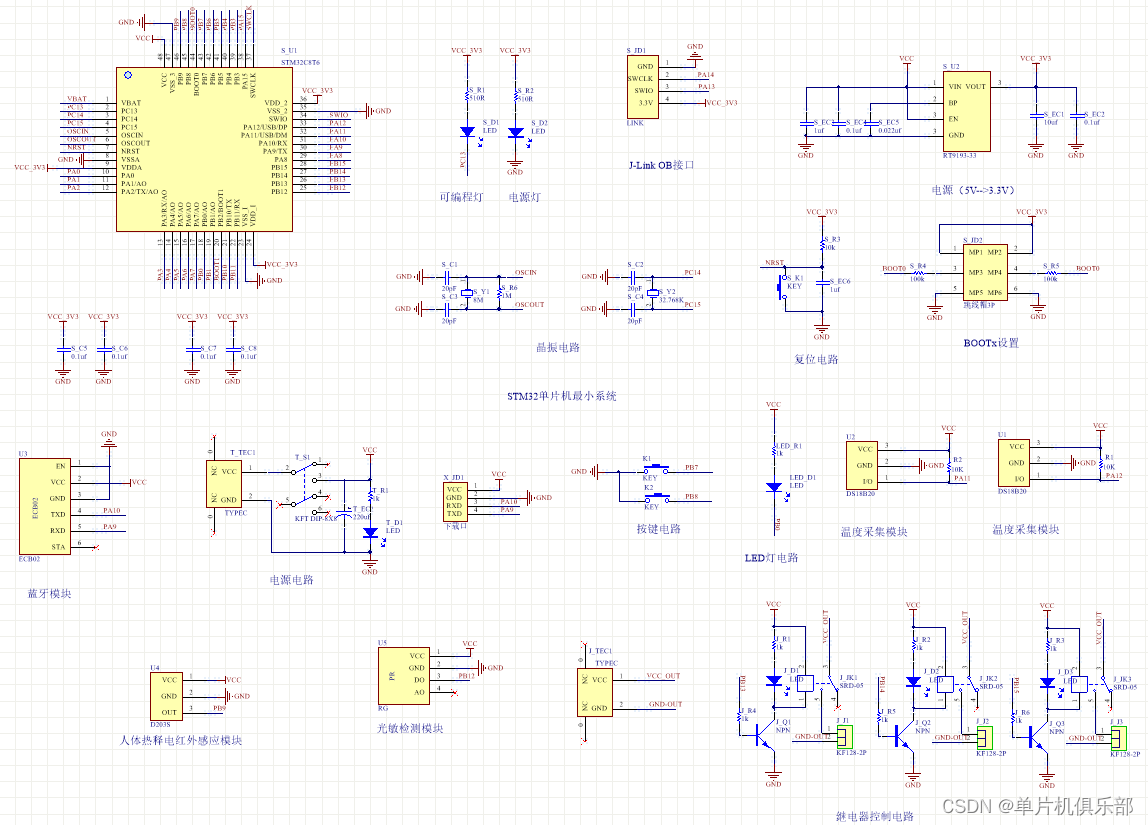

2、原理图展示

软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构原理图

在这里插入图片描述

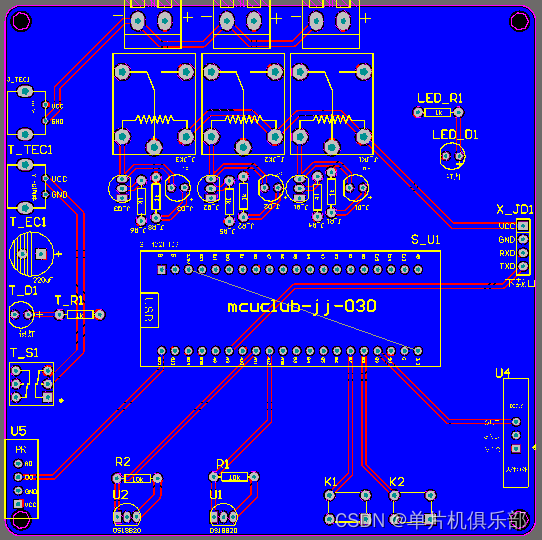

3、PCB图展示

由原理图导出,中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。

在这里插入图片描述

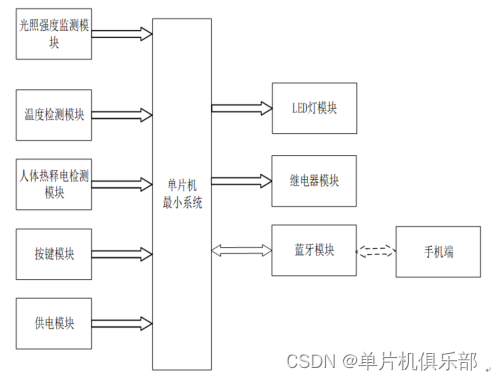

五、系统框图

绘制软件:VISIO
在这里插入图片描述
本设计以单片机为核心控制器,加上其他模块一起组成此次设计的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由五部分组成,第一部分是光照强度检测模块,通过该模块,可以获取当前的光照强度值;第二部分是温度检测模块,获取镜子的温度值和环境温度值;第三部分是人体检测模块,通过该模块获取当前是否有人;第四部分是按键模块,通过该模块可以控制氛围灯的开关及其除雾模块的开关;第五部分是供电模块,通过该模块可给整个系统进行供电。输出由两部分组成,第一部分是LED灯模块,通过该模块控制LED灯照明灯的开关;第二部分是继电器模块,通过继电器控制加热制冷的工作。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

六、部分程序展示

软件版本:keil5
注意:逻辑程序和驱动程序分开,分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(fla_lamp_mode == 0)
{
if((MAN == 0) && (DO == 1)) //自动模式有人且光线较暗,开启照明
{
RELAY_LED = 1;
}
else
{
RELAY_LED = 0;
}
}

if(fla_Demisting_mode == 0) //在除雾模式下
{
if(temp_mirror < (temp_environment - 20)) //镜子温度小于环境温度
{
RELAY_JR = 1; //进行对镜子加热
RELAY_ZL = 0;
}
else if(temp_mirror > (temp_environment + 20)) //镜子温度大于环境温度
{
RELAY_JR = 0; //进行对镜子制冷
RELAY_ZL = 1;
}
else //镜子温度和环境温度不相上下
{
RELAY_JR = 0; //不加热也不制冷
RELAY_ZL = 0;
}
LED = 0;
}
else //不在除雾模式下
{
RELAY_JR = 0; //不加热也不制冷
RELAY_ZL = 0;
LED = 1;
}

}
