一、基本介绍

项目名：
基于单片机的智能豆浆机系统设计
基于单片机的多功能豆浆机系统设计
基于单片机的全自动豆浆机系统设计
基于单片机的榨汁机系统设计

项目名：豆浆机
项目编号：mcuclub-jj-054
单片机类型：STC89C52
具体功能：
1、豆浆机工作流程：加热——粉碎1（慢速）——加热——粉碎2（快速）——加热——完成（蜂鸣器报警3次）
2、通过防水式DS18B20可实时测量豆浆温度
3、通过按键可设置加热、粉碎1、粉碎2时间，启停豆浆机，直接下一步
4、通过显示屏显示数据
拓展功能：通过蓝牙模块将测量数据发送到手机端，并可以控制豆浆机启停，直接下一步

二、资料总览

实物资料

请添加图片描述

仿真资料

请添加图片描述

三、51单片机部分资料展示

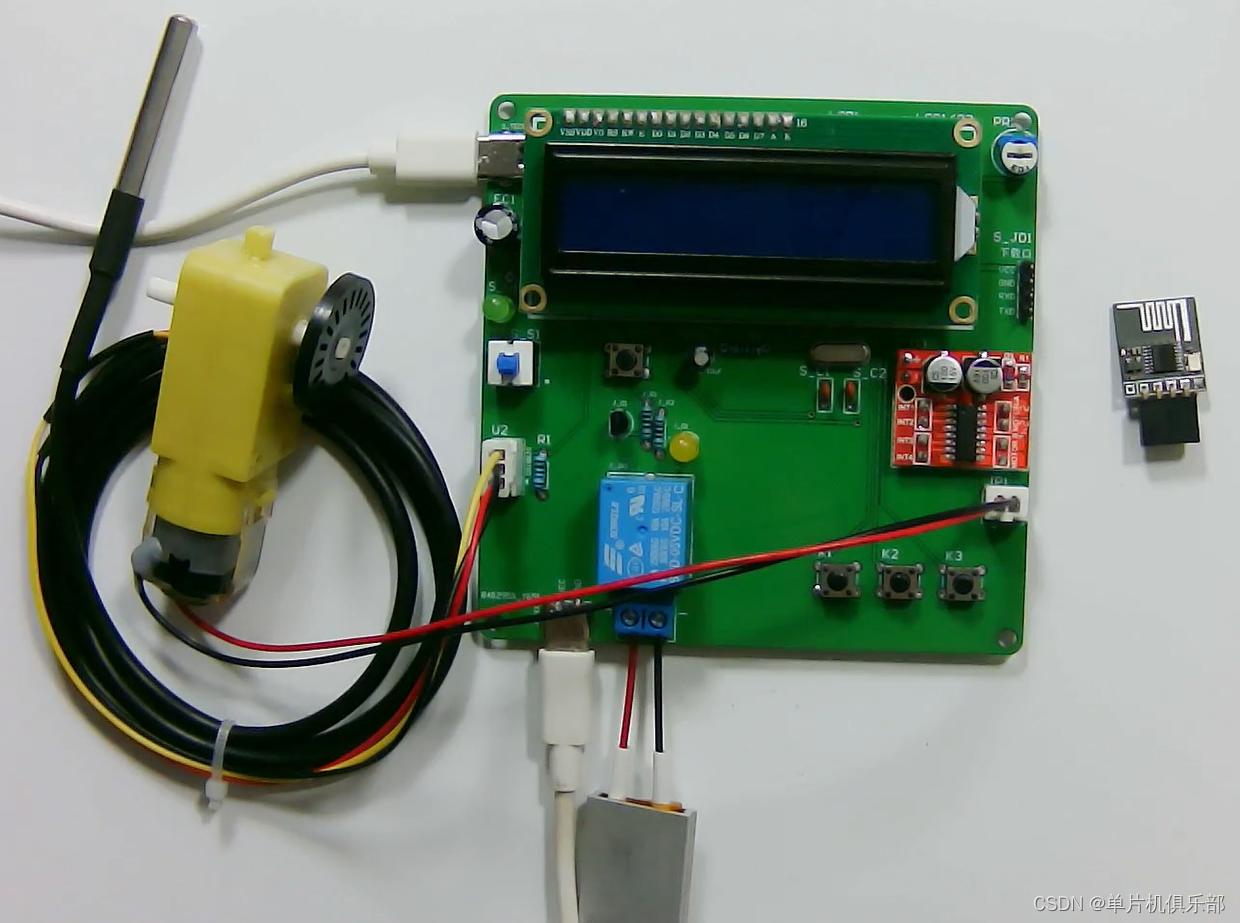

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。
在这里插入图片描述

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样
在这里插入图片描述

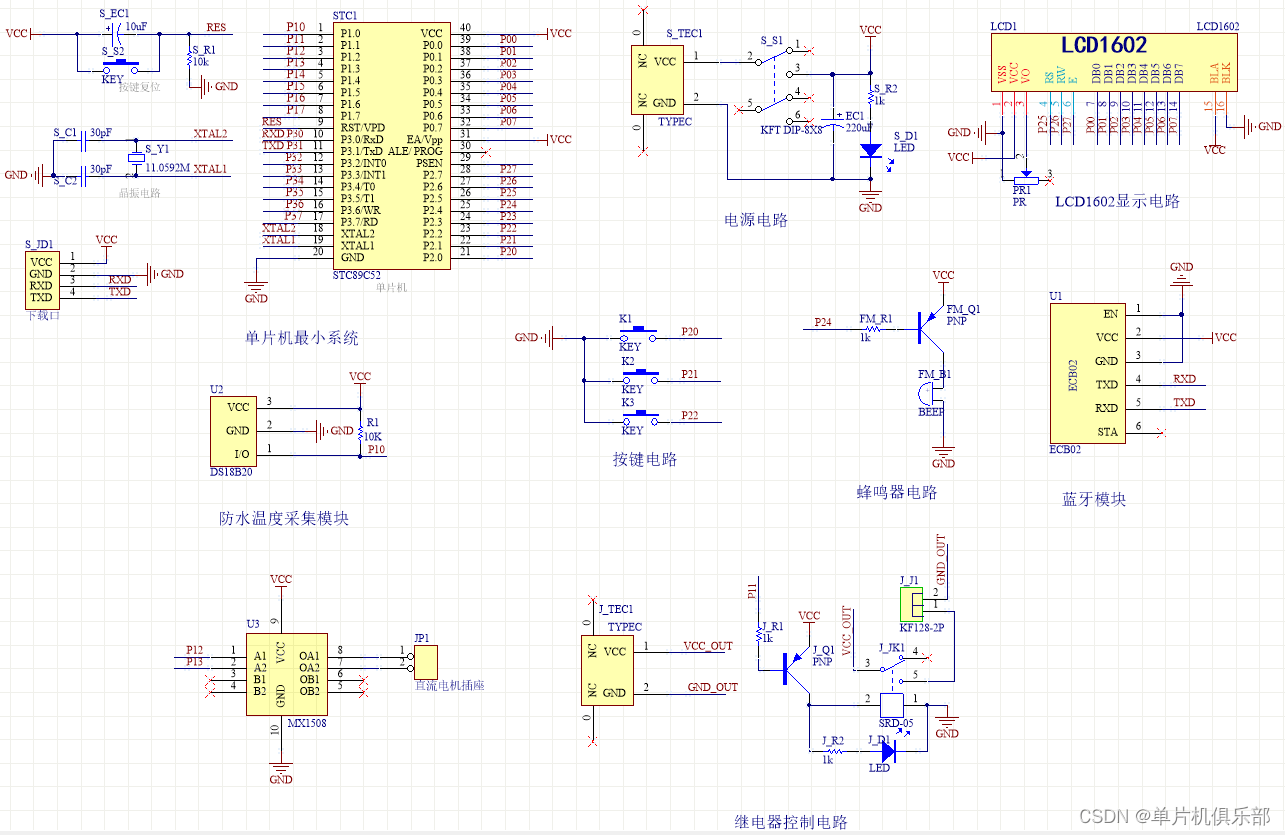

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图
在这里插入图片描述

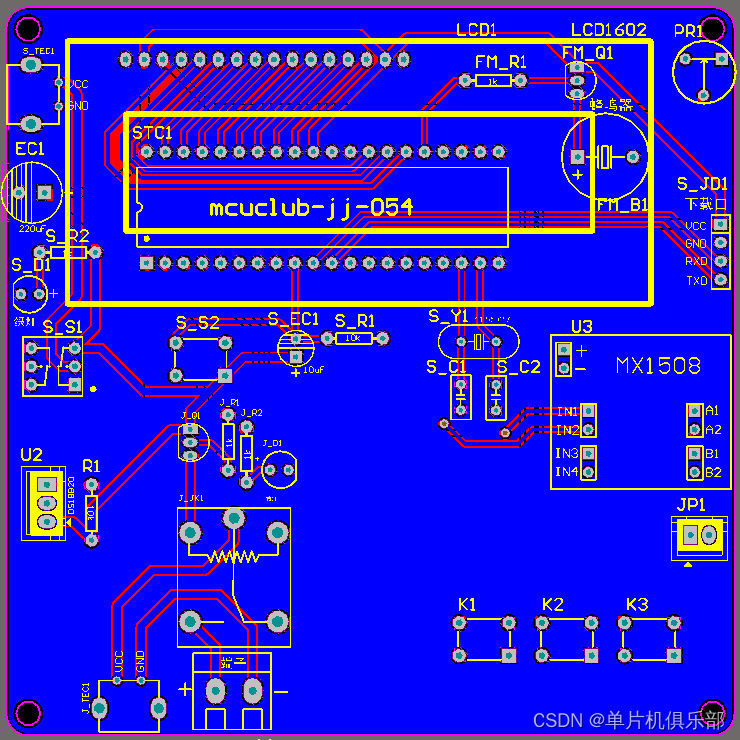

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
在这里插入图片描述

四、32单片机部分资料展示

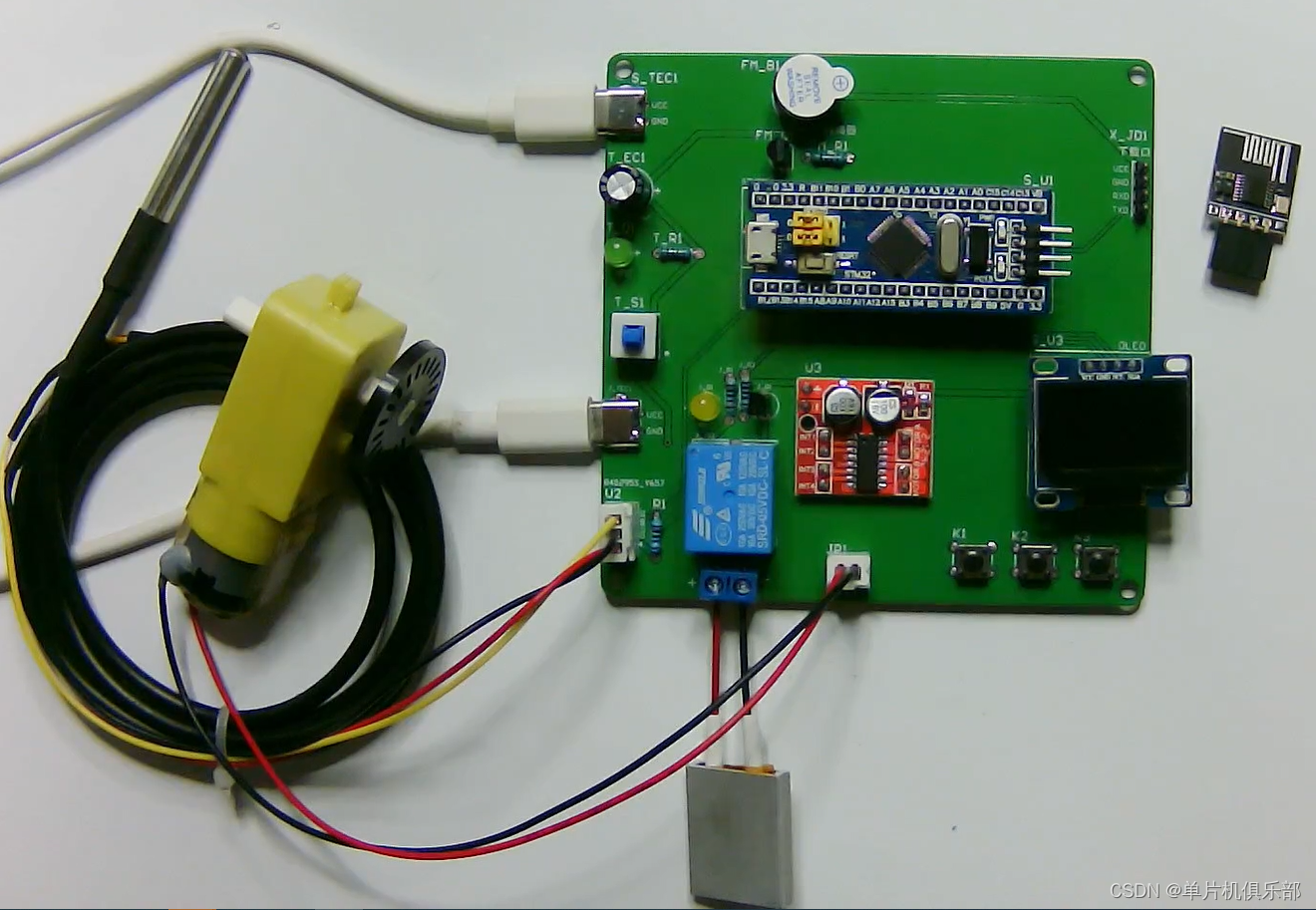

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。
在这里插入图片描述

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

在这里插入图片描述

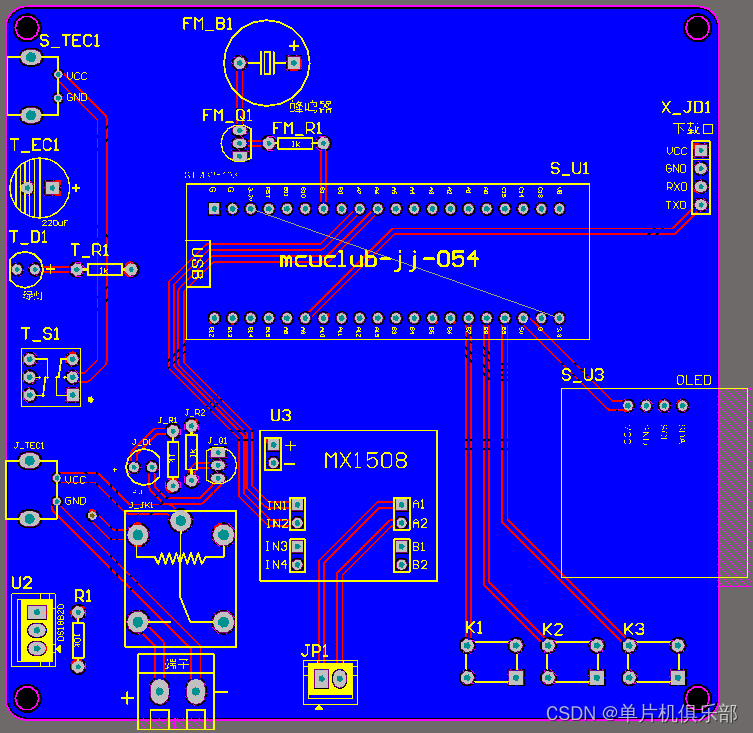

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
在这里插入图片描述

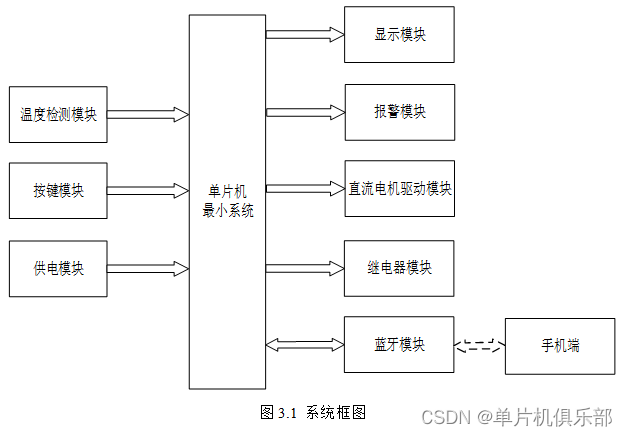

五、系统框图

绘制软件：VISIO
在这里插入图片描述

本设计以单片机为核心控制器，加上其他模块一起组成此次设计豆浆机的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由三部分组成，第一部分是温度检测模块，通过该模块检测当前豆浆的温度；第二部分是按键模块，通过该模块可以切换界面、设置粉碎时间及其启停豆浆机；第三部分是供电模块，通过该模块可给整个系统进行供电。输出由四部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是报警模块，豆浆完成时进行蜂鸣器报警提醒；东三部分是直流电机驱动模块，通过该模块粉碎豆浆；第四部分是继电器模块，继电器控制加热。除此之外，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

**处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(flag_1s == 1) //1S到达
{
flag_1s = 0;
if(countdown_second > 0) //倒计时秒>0
countdown_second–; //倒计时秒-1
else
{
if(countdown_minute > 0) //如果倒计时分>0
{
countdown_minute–; //倒计时分-1
countdown_second = 59; //倒计时秒=59
}
else //分等于0，此步骤倒计时完毕
{
flag_countdown_end = 1;
}
}
countdown_count = 0; //计算总时间
countdown_count += countdown_minute60+countdown_second;
if(flag_steps < 5)
countdown_count += heat_minute60+heat_second;
if(flag_steps < 4)
countdown_count += broken2_minute60+broken2_second;
if(flag_steps < 3)
countdown_count += heat_minute60+heat_second;
if(flag_steps < 2)
countdown_count += broken1_minute60+broken1_second;
}
if(flag_countdown_end == 1) //如果倒计结束，进入下一步
{
flag_countdown_end = 0;
if(flag_steps < 6)
{
flag_steps++;
}
if(flag_steps == 2) //步骤2：慢速粉碎，填充倒计时
{
RELAY_JR = 0;
motor_pwm = 400;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);
countdown_minute = broken1_minute;
countdown_second = broken1_second;
}
else if(flag_steps == 3 || flag_steps == 5) //步骤3、5：加热，填充倒计时
{
RELAY_JR = 1;
motor_pwm = 0;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);
countdown_minute = heat_minute;
countdown_second = heat_second;
}
else if(flag_steps == 4) //步骤4：快速粉碎，填充倒计时
{
RELAY_JR = 0;
motor_pwm = 800;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);
countdown_minute = broken2_minute;
countdown_second = broken2_second;
}
else if(flag_steps == 6) //步骤6：完成，蜂鸣器响三次
{
flag_timer_begin = 0;
RELAY_JR = 0;
motor_pwm = 0;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);
countdown_minute = 0;
countdown_second = 0;
countdown_count = 0;
beep_conut = 6;
}
}
if(beep_conut > 0)
{
if(time_num % 2 == 0)
{
BEEP = ~BEEP;
beep_conut–;
if(beep_conut == 0)
flag_steps = 0;
}
}
else
{
BEEP = 0;
}
}
else //设置界面，关闭继电器、电机、蜂鸣器
{
BEEP = 0;
flag_timer_begin = 0;
countdown_minute = 0;
countdown_second = 0;
countdown_count = 0;
flag_steps = 0;
RELAY_JR = 0;
motor_pwm = 0;
TIM_SetCompare1(MOTOR_DIANJI_TIM,motor_pwm);
}
}
