【单片机毕业设计】【yq-014】儿童防丢器

一、基本介绍

项目名：
基于单片机的肺活量检测仪系统设计

项目名：儿童防丢器
项目编号：mcuclub-yq-014
单片机类型：STM32F103C8T6
具体功能：
1、通过蓝牙连接主从机
2、第一次连接后，每隔1s从机向主机发送一次数据，主机如果接收到数据，则表明儿童在附近，如果主机和从机距离远或从机断线，都会导致主机接收不到数据，则主机进行声光报警

二、资 料总览

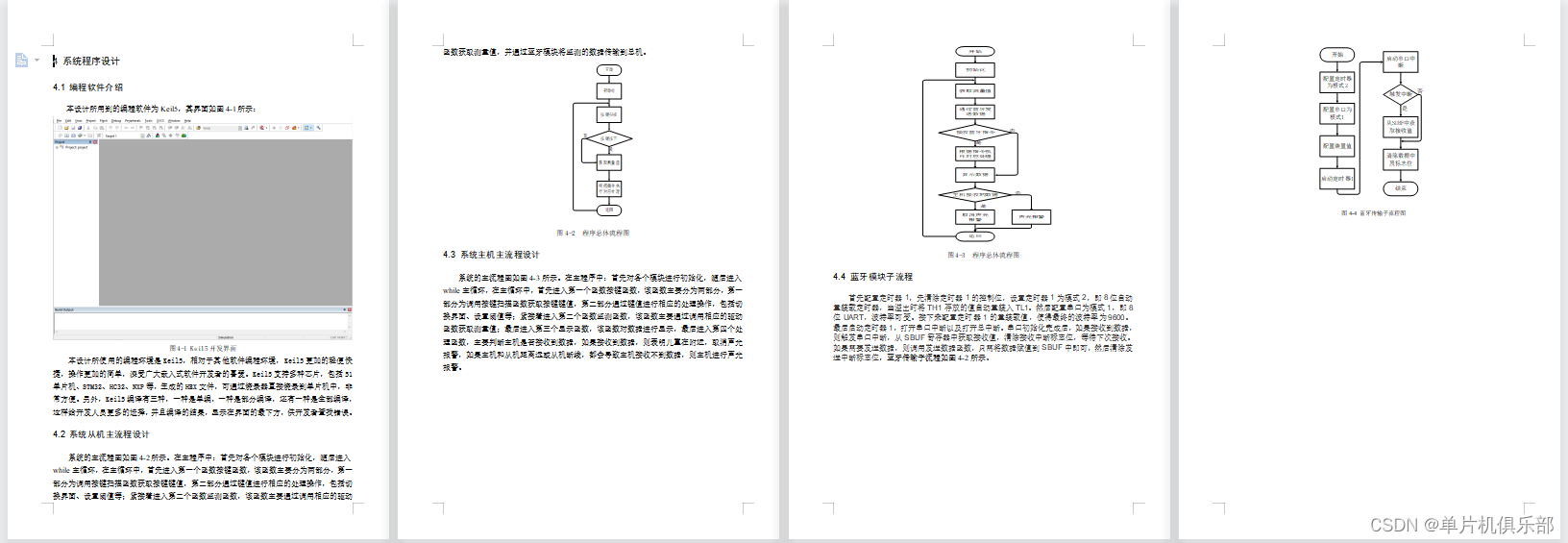

实物资料

仿真资料

三、51单片机部分资料展示

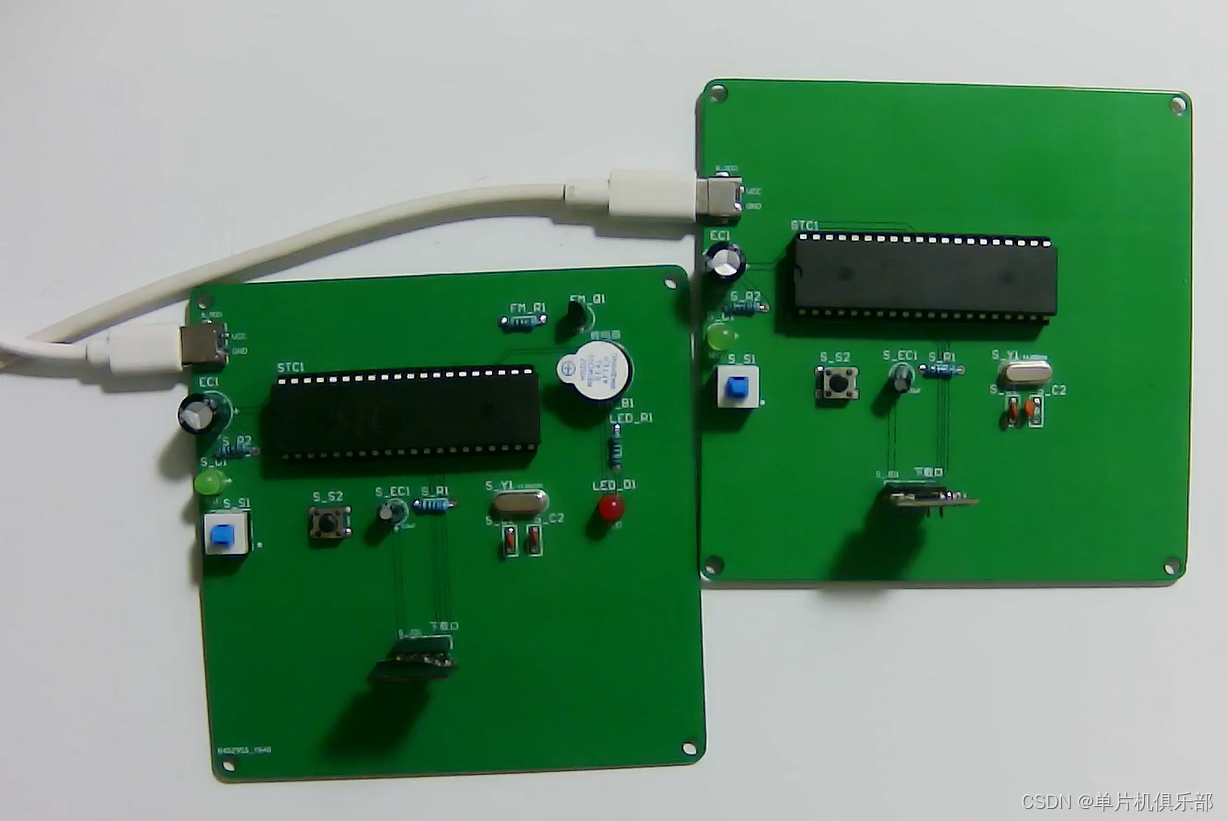

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

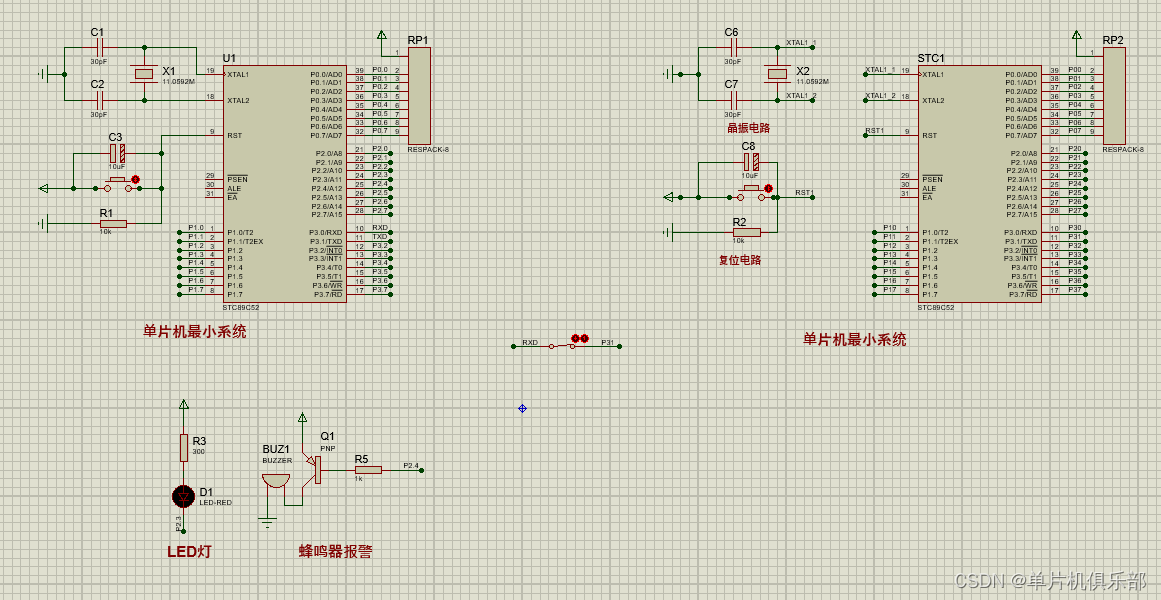

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样

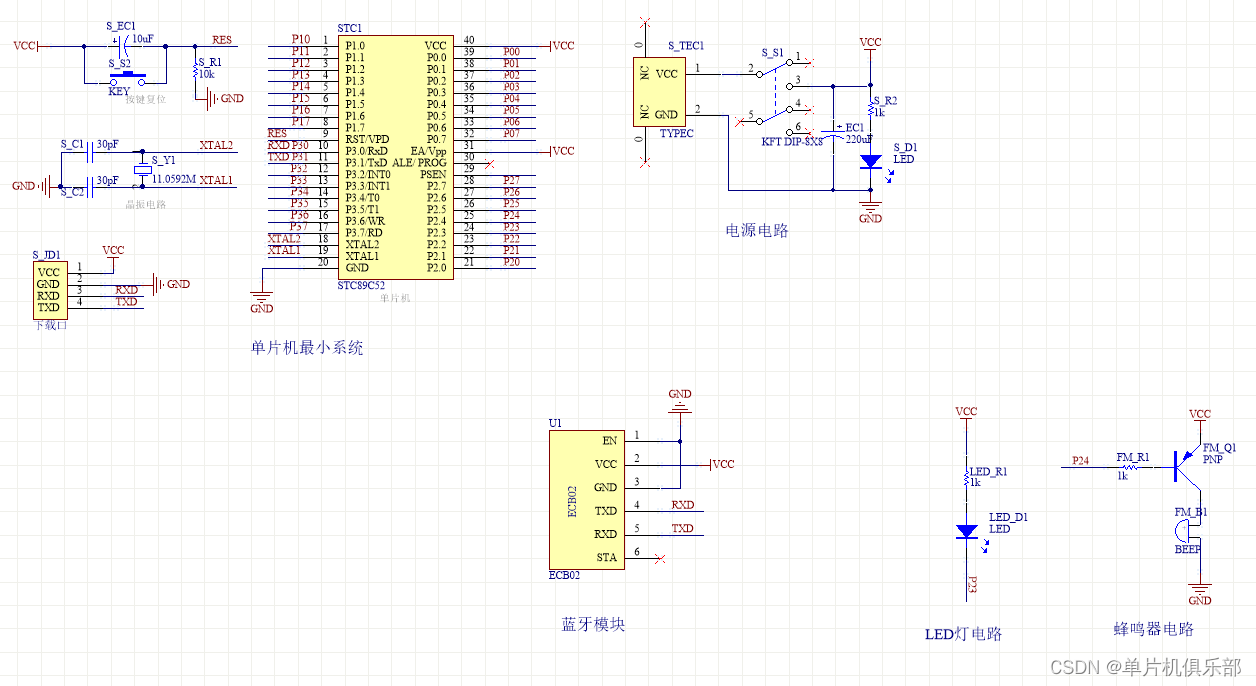

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

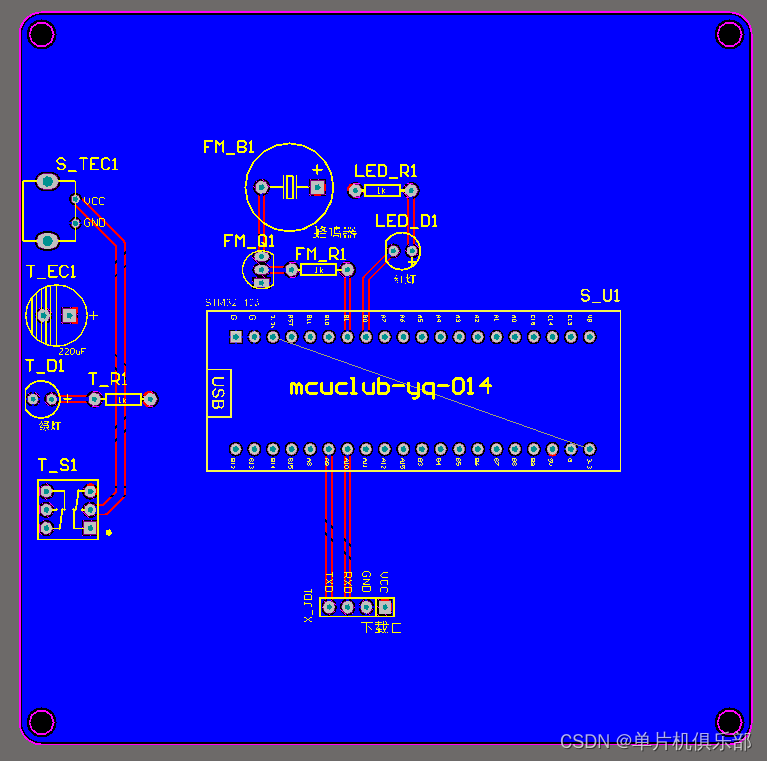

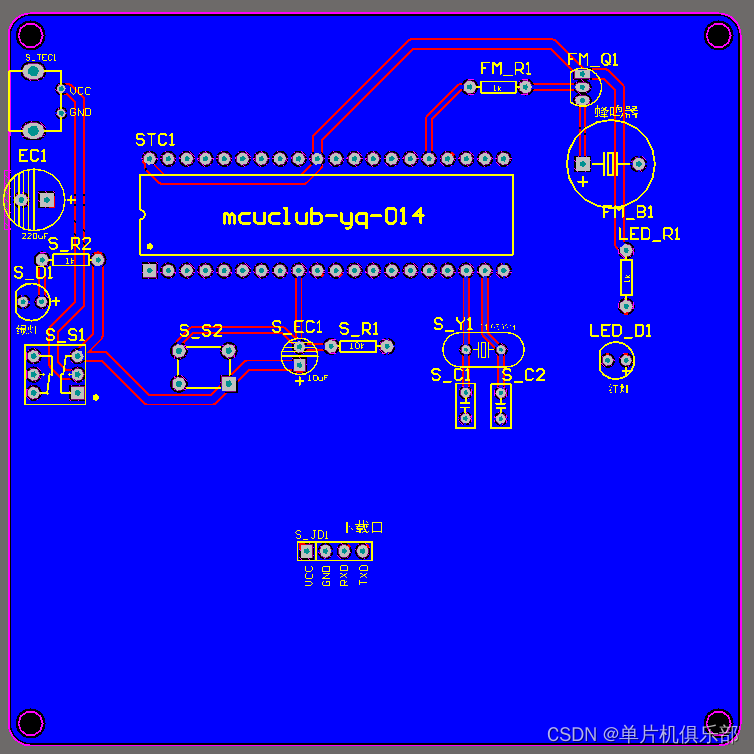

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。
)

四、32单片机部分资料展示

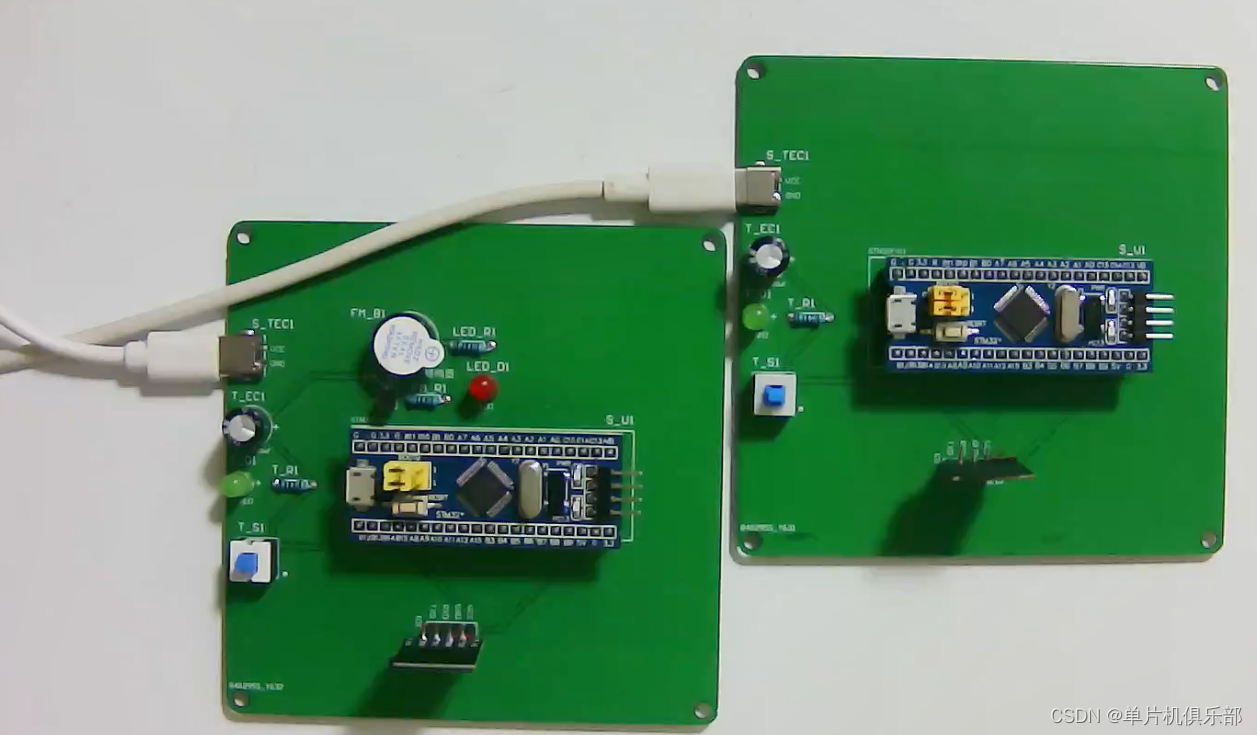

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

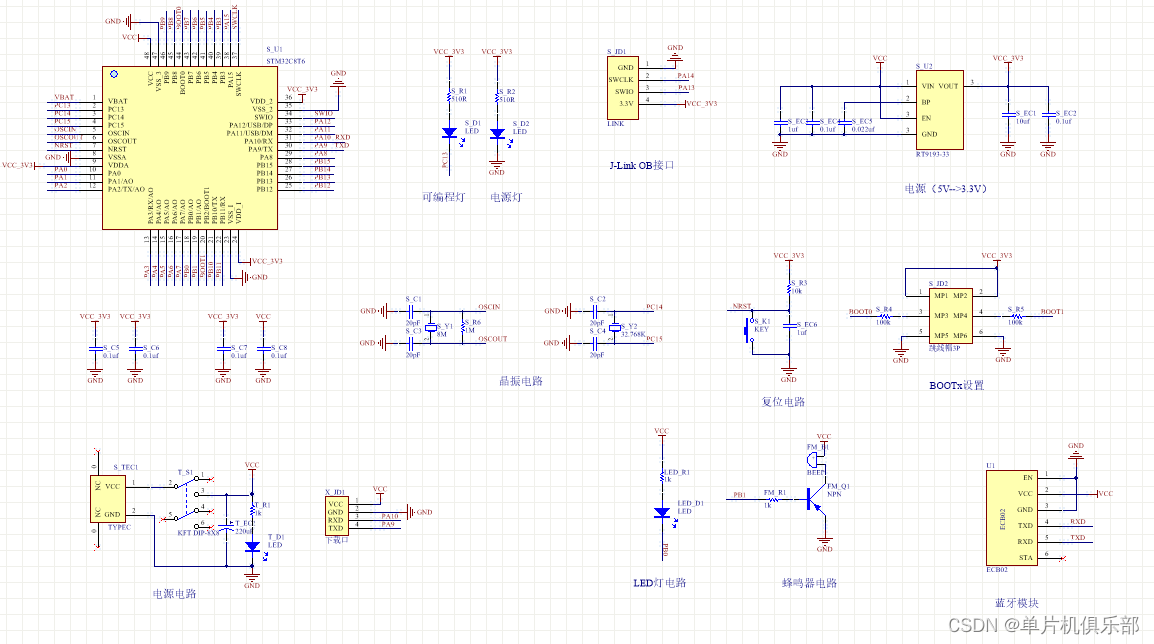

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

五、系统框图

绘制软件：VISIO

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，此次设计可以分为主机和从机，从机和主机都可以分为三部分输入、输出和中控，从机的输入由一部分组成，第一部分是供电模块，通过该模块给从机进行供电，输出由一部分组成，通过蓝牙发射模块，将用户输入的数子传输到主机，主机的输入由两部分组成，第一部分是蓝牙接收模块，用户通过该模块输入对应的数子；第二部分是供电模块，通过该模块给主机进行供电；输出通过声光报警模块，进行声光报警。具体系统框图如图3.1所示。

六、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(flag_1s == 1 && flag_timer_begin == 1)
{
if(time_num % 20 == 0)
{
LED = ~LED;
BEEP = ~BEEP;
}
}
else
{
LED = 1;
BEEP = 0;
}
}
