【单片机毕业设计】【wifi-mcuclub-jj-017】智能空调 | 多功能空调 | 红外遥控空调 | 智能遥控空调

一、基本介绍

项目名：
基于单片机的智能空调系统设计
基于单片机的多功能空调系统设计
基于单片机的红外遥控空调系统设计
基于单片机的智能遥控空调系统设计

项目名：空调
单片机类型：STM32F103C8T6
具体功能：
1、通过红外接收头和遥控器，可控制空调
2、遥控器端有一个电源键（“OK”键），控制空调打开和关闭，打开时，默认为制冷模式(电源灯打开)
3、遥控器端有一个模式键（“1”键），控制空调制热或制冷模式（制热有一个温度最小值，制冷有一个温度最大值）
4、遥控器端有一个风速键（“2”键），控制空调风速大小（MX1508控制风扇）
5、遥控器端有一个定时键（“3”键），控制空调定时关闭，每按一次，加30s
6、遥控器端有上下两个键（“↑”键、“↓”键），控制空调设置的温度
7、通过DS18B20测量温度，在制冷模式中，如果温度高于设置最大值，则启动制冷继电器制冷；在制热模式中，如果温度低于设置最小值，则启动制热继电器制热
8、通过显示屏显示测量值及模式等
扩展功能：通过WIFI模块将测量数据发送到手机端，手机端可以模拟遥控器进行控制空调

二、资 料总览

实物资料

仿真资料

三、32单片机部分资料展示

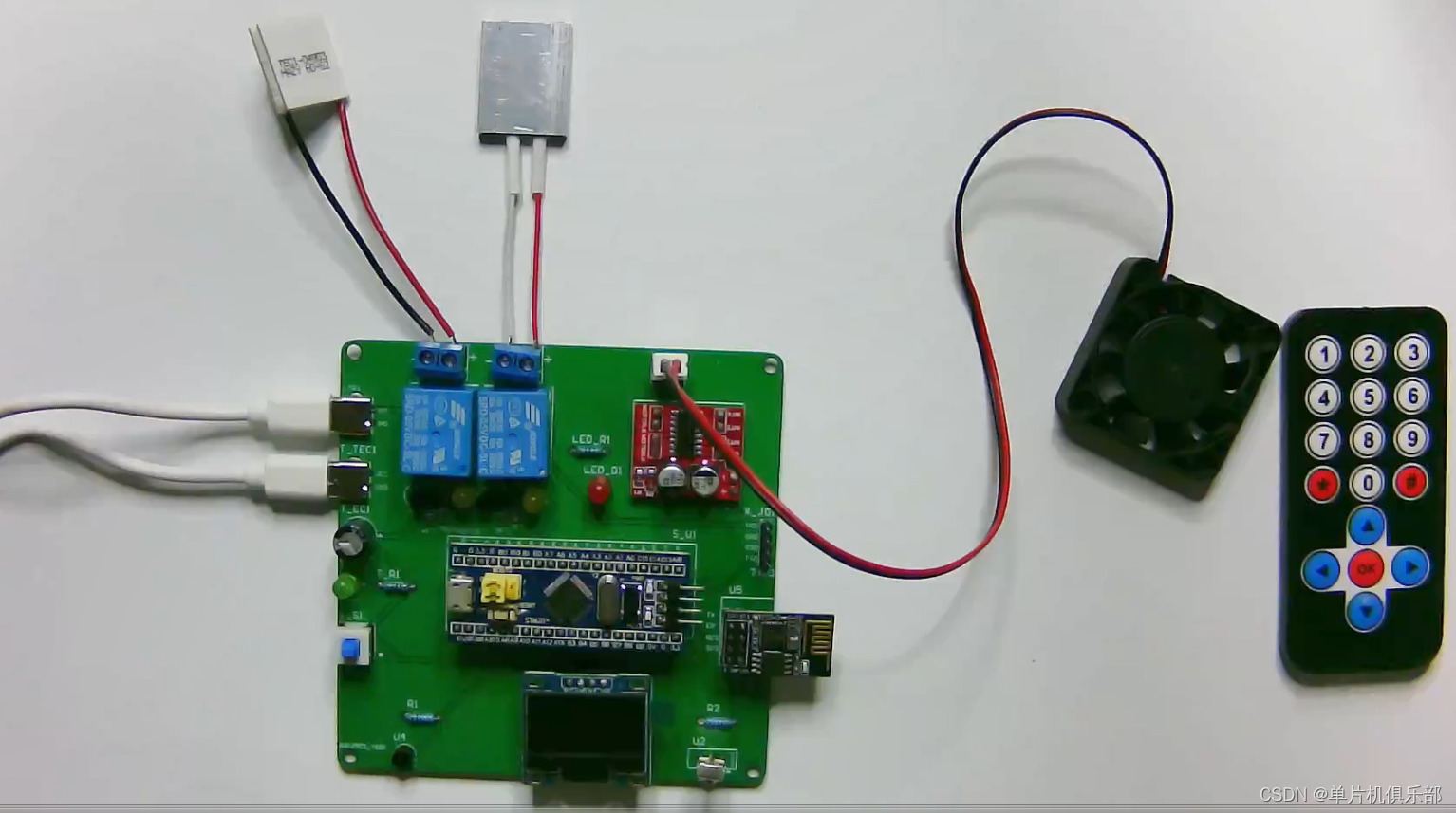

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

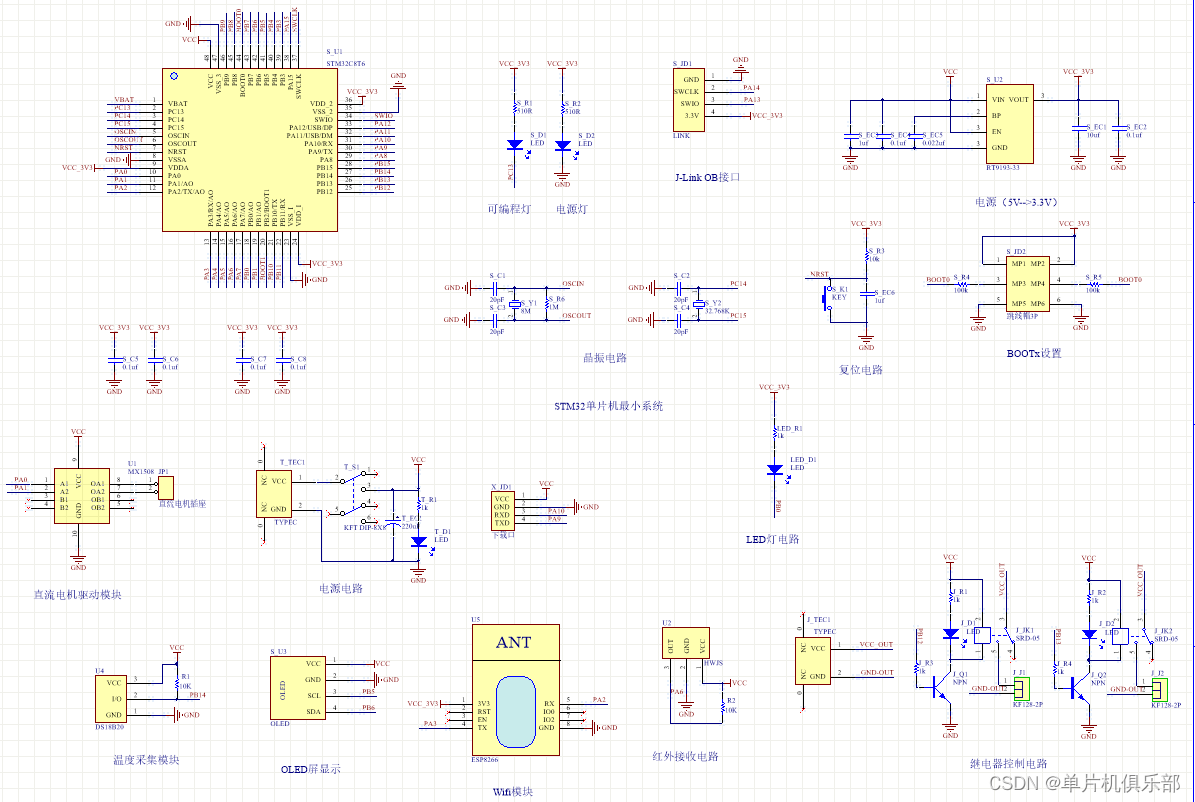

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

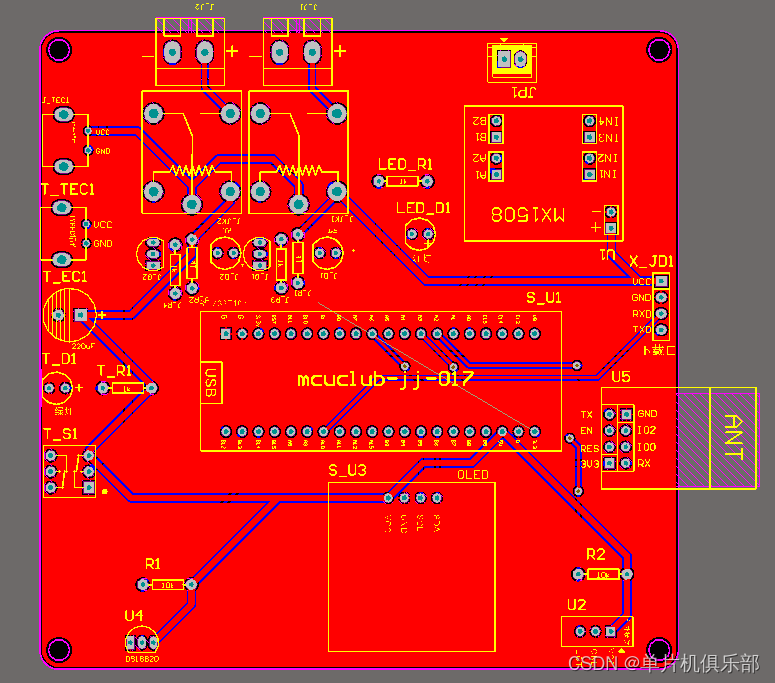

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

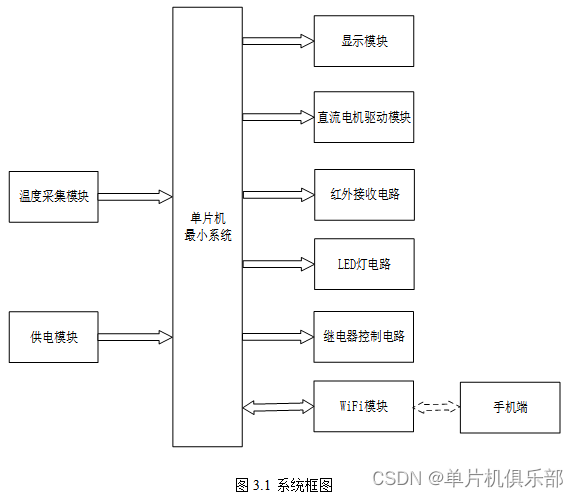

四、系统框图

绘制软件：VISIO

本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由二部分组成，第一部分是温度采集模块，通过该模块检测当前环境的温度；第二部分是供电模块，通过该模块可给整个系统进行供电。输出由六部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是直流电机驱动模块，控制空调风速大小（MX1508控制风扇）；第三部分是红外接收模块，通过红外接收头，可控制空调；第四部分是LED灯模块，通过电源灯打开，默认为制冷模式；第五部分是继电器模块，通过两个继电器分别控制加热和制冷；第六部分是蓝牙模块，蓝牙模块既作为输入又作为输出，蓝牙模块和手机进行连接，可以将监测的数据传输到用户手机端，用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******数据上报函数
数据更改时，将数据发布给服务器
*****/
void Aliyun_Send_Data(void)
{
char shijian_buf[32];
sprintf(shijian_buf,“%d:%02d:%02d “,flag_dingshi/60/60,flag_dingshi/60,flag_dingshi%60);
sprintf(send_data,”{“method”:“thing/event/property/post”,“id”:“203302322”,“params”:
{“temp_value”:%.1f,“temp_set”:%d,“flag_power”:%d,“flag_mode”:%d,“flag_fengsu”:%d,“shijian_buf”:”%s"},“version”:“1.0.0”}",
(float)temp_value/10,temp_set,flag_power,flag_mode,flag_fengsu,shijian_buf);

Aliyun_Publish(topics_post, send_data);  //添加数据，发布给服务器

}
