一、基本介绍

项目名：
基于单片机的鸡舍灯光控制系统设计

项目1：鸡舍智能灯光控制（实物+仿真）
项目编号：mcuclub-dz-001
单片机：STC89C52
功能：
1、通过光敏电阻检测光照值，当光照值低于设置最小值，进行补光（只在允许开灯时间）
2、通过DS1302时钟模块获取时间，可通过按键设置开关灯时间
3、整点保存一次光照数据，数据保存在AT24C02中（数据格式年月日时数据）
4、通过按键可以修正时间、设置开关灯时间、光照最小值、查看记录
5、通过LCD1602显示时间、光照

二、资料总览

实物资料

请添加图片描述

仿真资料

请添加图片描述

三、51单片机部分资料展示

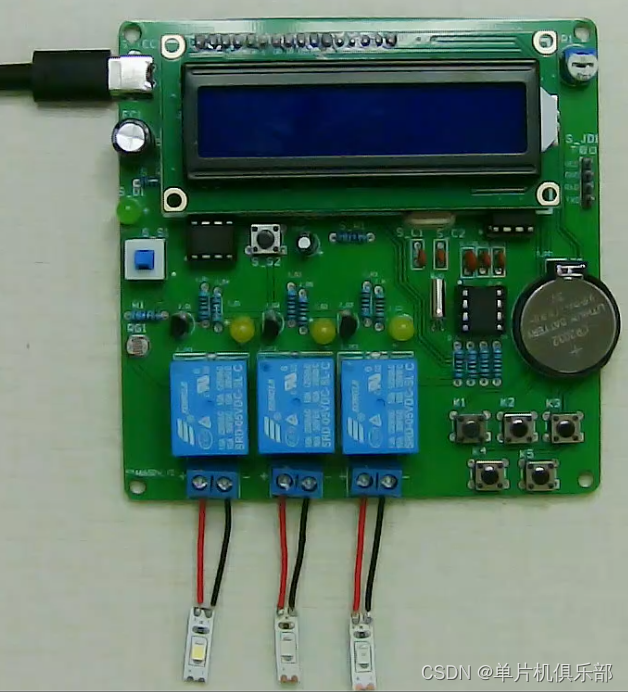

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。
在这里插入图片描述

2、仿真图展示

仿真软件版本：proteus8.9
电路连线方式：网络标号连线方式
注意：部分实物元器件仿真中没有，仿真中会用其他工作原理相似的元件代替，这样可能导致实物程序和仿真程序不一样
在这里插入图片描述

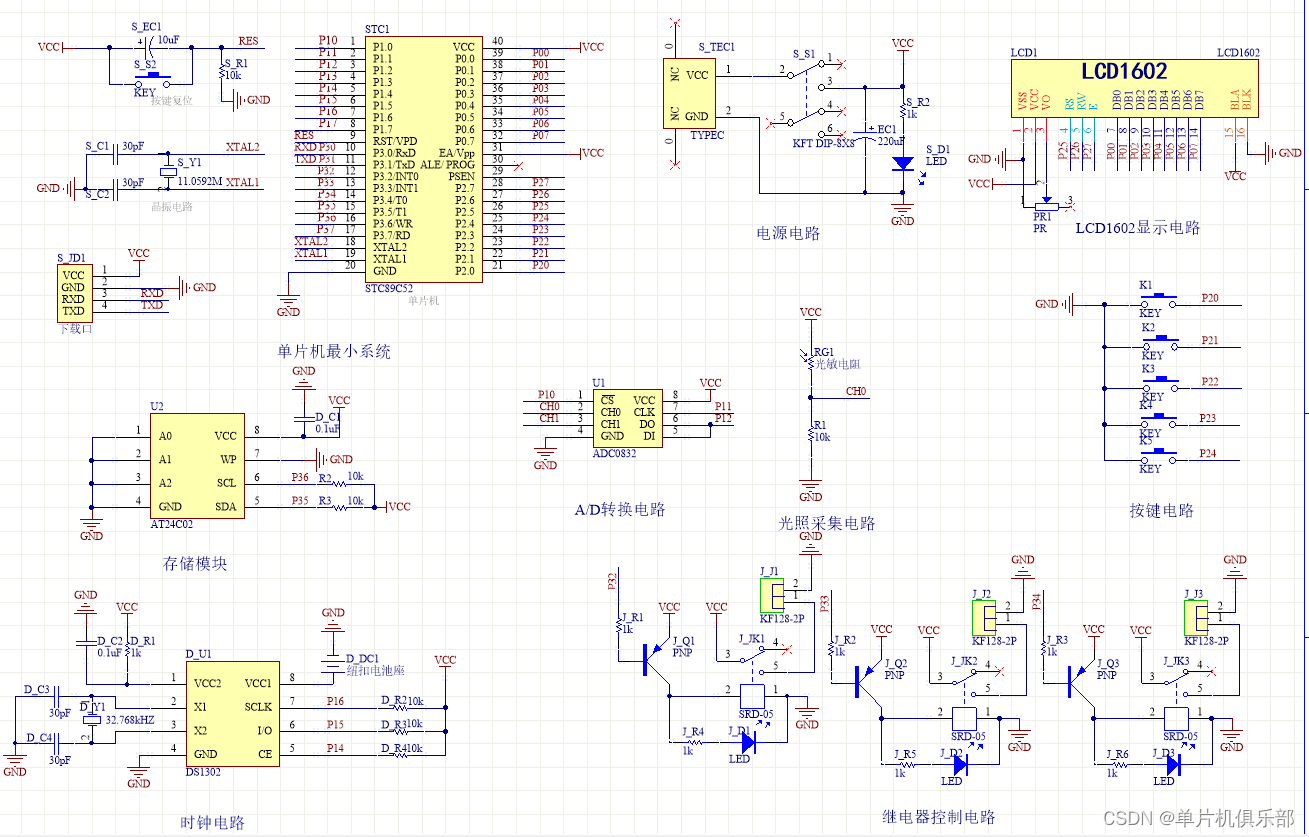

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图
在这里插入图片描述

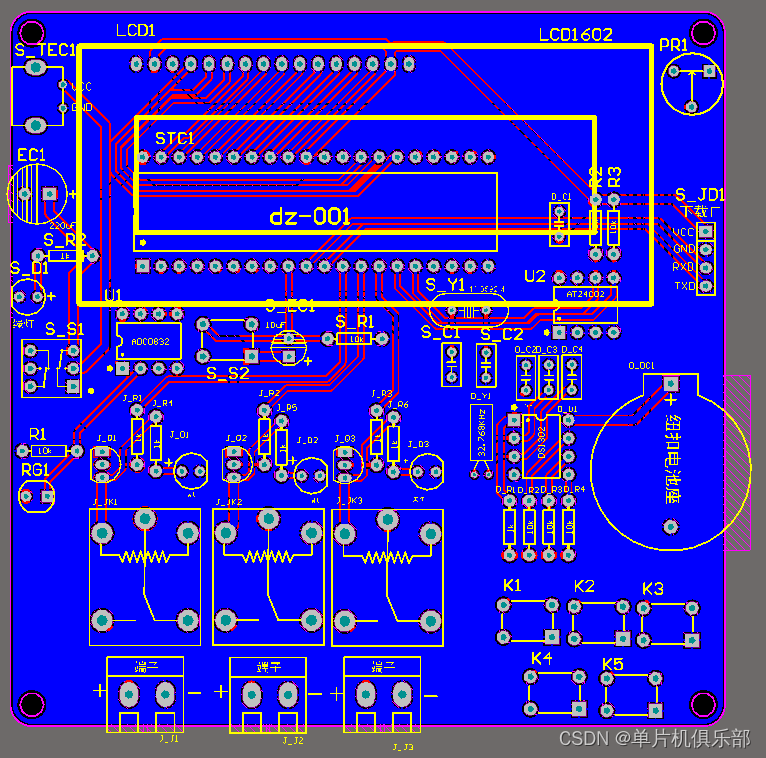

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

在这里插入图片描述

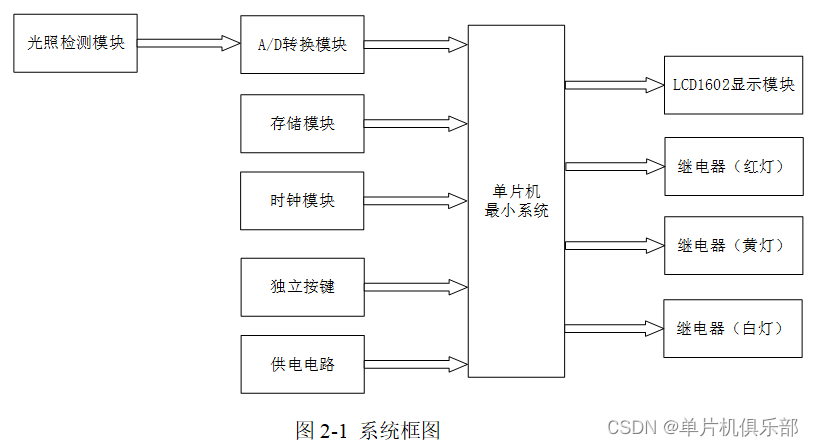

四、系统框图

绘制软件：VISIO
在这里插入图片描述本设计以STC89C52单片机作为电路系统的核心控制器，加上其他的模块一起组成鸡舍智能灯光控制的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由五部分组成，第一部分是光照检测模块和A/D模数转换模块构成，用来检测当前鸡舍周围的光照强度；第二部分是存储模块，通过该模块可以存储用户设置的光照强度，设备断电后可以保存数据使得设备上电后鸡舍可以按照之前用户设置的进行控制；第三部分是时钟模块，通过该模块获取准确的时间；第四部分通过五个独立按键切换界面、设置光照强度、及其当前时间的调整、手动控制鸡舍不同灯的开关；第五部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前当前的时间及其当前鸡舍周围的光照强度及其用户设置的光照最小值当信息；第二部分是继电器控制红灯；第三部分是继电器控制黄灯；第四部分是继电器控制白灯，检测到鸡舍的光照强度低于设置的最小值，自动进行鸡舍灯光的打开，用户也可以手动控制不同的鸡舍的灯光的打开。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

**处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(time_shi_begin60+time_fen_begin > time_shi_end60+time_fen_end) //开始时间>结束时间
{
if((time_shi_end60+time_fen_end <= ds1302_buf[4]60+ds1302_buf[5]) && (ds1302_buf[4]60+ds1302_buf[5] < time_shi_begin60+time_fen_begin)) //当前时间不在设置的时间内，停止补光
{
flag_en = 0;
}
else //否则
{
if(light_value < light_min) //光照值小于设置最小值,进行补光
{
flag_en = 1;
}
else //光照值大于等于设置最小值，停止补光
{
flag_en = 0;
}
}
}
else if(time_shi_begin60+time_fen_begin < time_shi_end60+time_fen_end) //开始时间<结束时间
{
if((time_shi_begin60+time_fen_begin <= ds1302_buf[4]*60+ds1302_buf[5]) && (ds1302_buf[4]60+ds1302_buf[5] < time_shi_end60+time_fen_end)) //当前时间在设置的时间内
{
if(light_value < light_min) //光照值小于设置最小值,进行补光
{
flag_en = 1;
}
else //光照值大于等于设置最小值，停止补光
{
flag_en = 0;
}
}
else //否则，停止补光
{
flag_en = 0;
}
}
else //开始时间=结束时间，停止补光
{
flag_en = 0;
}
}
else //设置界面，停止补光
{
flag_en = 0;
}

if(flag_en == 1)																															//补光使能
{
	switch(flag_led)									      																		//根据LED灯标志位控制那个灯亮
	{
		case 0:												            																//标志0：白灯亮
			RELAY_WHITE = 0;
			RELAY_RED = 1;
			RELAY_GREEN = 1;
		break;

		case 1:																																		//标志1：红灯亮
			RELAY_WHITE = 1;
			RELAY_RED = 0;
			RELAY_GREEN = 1;
		break;

		case 2:																																		//标志2：绿灯亮
			RELAY_WHITE = 1;
			RELAY_RED = 1;
			RELAY_GREEN = 0;
		break;

		default:
		break;
	}
}
else																																					//补光未使能，所有补光灯关闭
{
	RELAY_WHITE = 1;
	RELAY_RED = 1;
	RELAY_GREEN = 1;
}

if(ds1302_buf[5] == 0 && ds1302_buf[6] == 0)																	//整点存储时间和光照值
{
	At24c02_Write_Data(data_num*8+1, ds1302_buf[1]);
	Delay_function(10);
	At24c02_Write_Data(data_num*8+2, ds1302_buf[2]);
	Delay_function(10);
	At24c02_Write_Data(data_num*8+3, ds1302_buf[3]);
	Delay_function(10);
	At24c02_Write_Data(data_num*8+4, ds1302_buf[4]);
	Delay_function(10);
	At24c02_Write_Data(data_num*8+5, ds1302_buf[5]);
	Delay_function(10);
	At24c02_Write_Data(data_num*8+6, ds1302_buf[6]);
	Delay_function(10);
	At24c02_Write_Data(data_num*8+7, ds1302_buf[7]);
	Delay_function(10);
	At24c02_Write_Data(data_num*8+8, light_value);
	Delay_function(10);

	if(data_num < 31)																														//最多存储31组数据
		data_num++;
	else
		data_num = 0;

	At24c02_Write_Data(0x00, data_num);
	Delay_function(1000);
	Ds1302_Read_Time();
}

}
