一、基本介绍

项目名：基于单片机的智能衣柜系统设计

项目名：智能衣柜
项目编号：mcuclub-dz-061
单片机：STC89C52
功能简介：
1、通过DHT11检测衣柜内温湿度，当温度或湿度超过上限值，则启动风扇
2、通过MQ-2检测衣柜内烟雾值，当烟雾值大于设置最大值，则蜂鸣器报警，并通过GSM发送短信“衣柜着火，请速速查看”
3、通过DS1302获取时间，可通过按键设置紫外线消毒灯时间
4、通过按键可控制衣架上升下降（步进电机模拟）
5、通过按键可修正时间、设置各阈值
6、通过显示屏显示测量值

二、资料总览

实物资料

请添加图片描述

仿真资料

请添加图片描述

三、51单片机部分资料展示

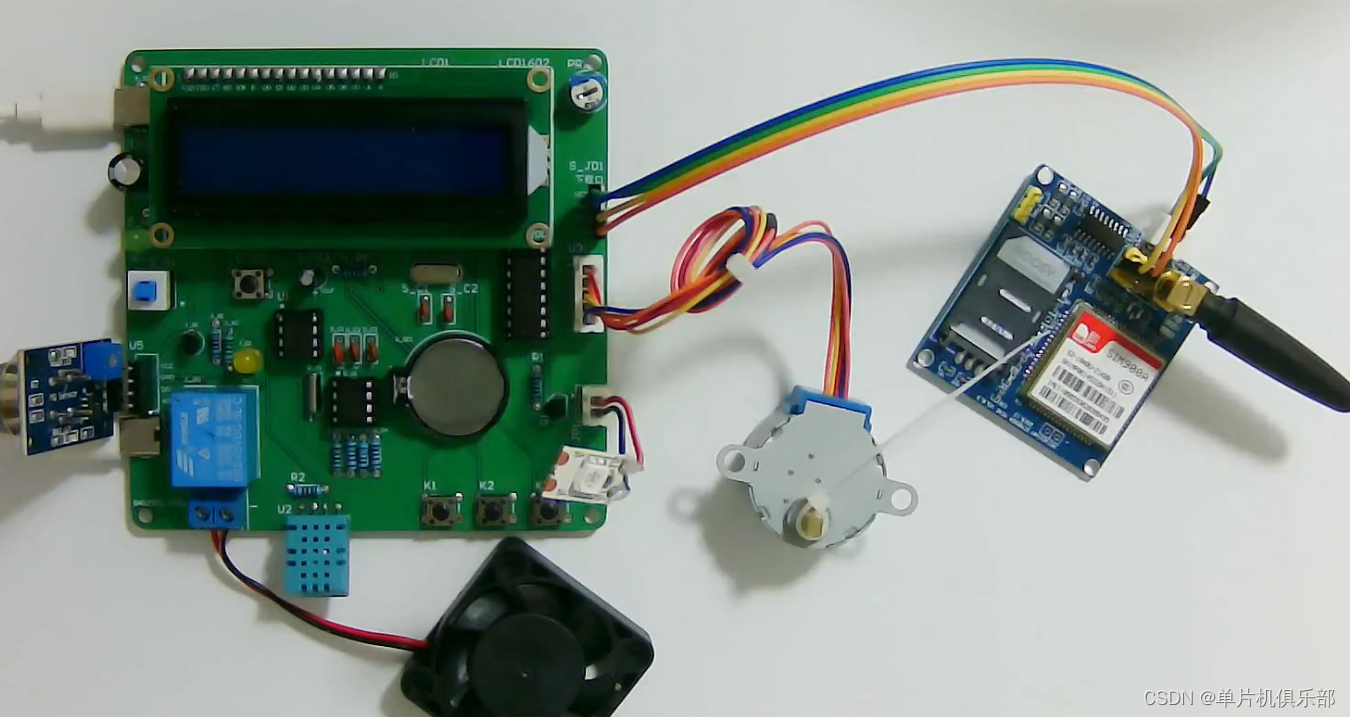

1、实物图展示

单片机型号：STC89C52
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

在这里插入图片描述

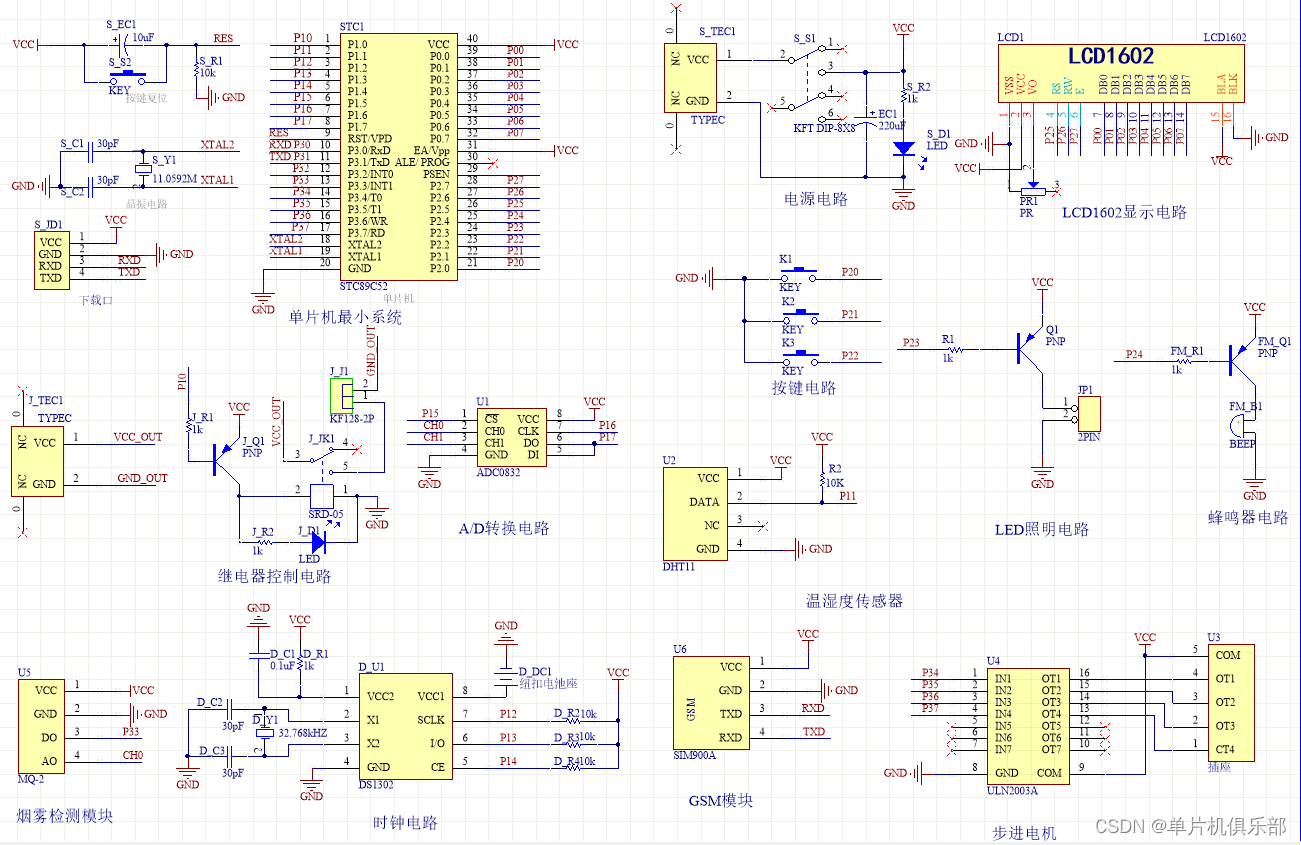

3、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图
在这里插入图片描述

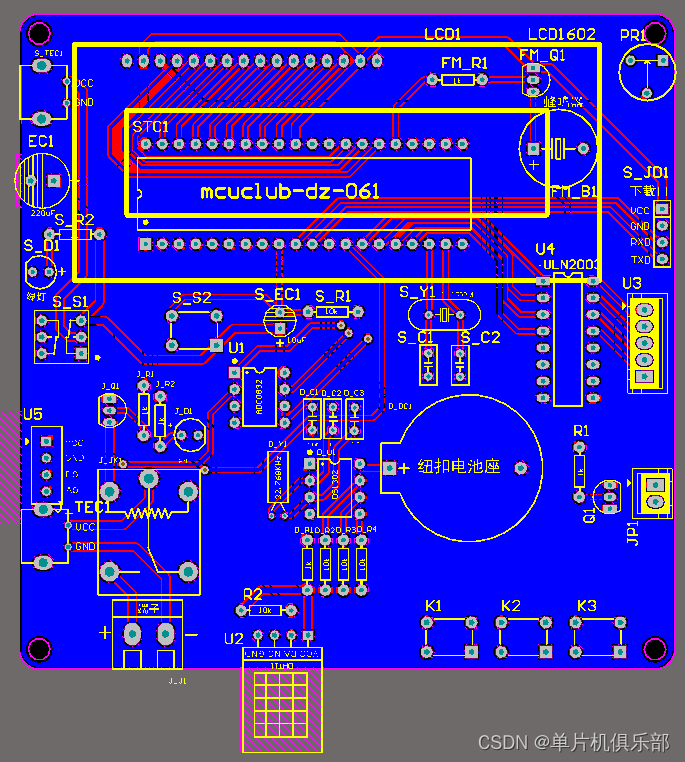

4、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

在这里插入图片描述

四、系统框图

绘制软件：VISIO

在这里插入图片描述
本设计以单片机为核心控制器，加上其他模块一起组成此次设计的整个系统，其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器，其主要作用是获取输入部分的数据，经过内部处理，逻辑判断，最终控制输出部分。输入由五部分组成，第一部分是烟雾检测模块，通过MQ-2检测衣柜内烟雾值；第二部分是GSM模块，通过GSM发送短信“衣柜着火，请速速查看”；第三部分是温湿度传感器，通过DHT11检测衣柜内温湿度；第四部分是时钟模块，通过DS1302获取时间；第五部分是按键模块，通过按键可修正时间、设置各阈值；第六部分是供电模块，通过该模块可给整个系统进行供电。输出由五部分组成，第一部分是显示模块，通过该模块可以显示监测的数据以及设置的阈值；第二部分是步进电机模块，通过按键可控制衣架上升下降（步进电机模拟）；第三部分是LED照明电路模块，通过按键设置紫外线消毒灯时间；第四部分是继电器模块，通过继电器控制风扇；第五部分是蜂鸣器报警模块，当烟雾值大于设置最大值，则蜂鸣器报警，并通过GSM发送短信“衣柜着火，请速速查看”。具体系统框图如图3.1所示。

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(mq_value > mq_max) //如果烟雾大于最大值，蜂鸣器报警
{
BEEP = 0;
if(flag_gsm == 0)
{
flag_gsm = 1;
send_msg_chinese(“886367DC7740706BFF0C8BF7901F901F67E5770B”); //发送“衣柜着火，请速速查看”
}
}
else //否则关闭蜂鸣器
{
BEEP = 1;
flag_gsm = 0;
}

	if(temp_value > temp_max*10 || humi_value > humi_max*10) //如果温度大于最大值或者湿度大于最大值，开启风扇
		JDQ_FS = 0;
	else																										//否则关闭风扇
		JDQ_FS = 1;

	if(time_shi_begin*60+time_fen_begin > time_shi_end*60+time_fen_end)					//开始时间>结束时间
	{
		if(((time_shi_end*60+time_fen_end <= ds1302_buf[4]*60+ds1302_buf[5]) && (ds1302_buf[4]*60+ds1302_buf[5] < time_shi_begin*60+time_fen_begin)))//当前时间不在设置的时间内
			LED = 1;																															//紫外线不触发
		else																																		//否则
			LED = 0;																															//紫外线触发
	}
	else if(time_shi_begin*60+time_fen_begin < time_shi_end*60+time_fen_end)		//开始时间<结束时间
	{
		if(((time_shi_begin*60+time_fen_begin <= ds1302_buf[4]*60+ds1302_buf[5]) && (ds1302_buf[4]*60+ds1302_buf[5] < time_shi_end*60+time_fen_end)))//当前时间在设置的时间内
			LED = 0;																															//紫外线触发
		else																																		//否则
			LED = 1;																															//紫外线不触发
	}
	else																																			//开始时间=结束时间
	{
		LED = 1;																																//紫外线不触发
	}
}
else													         																			//设置界面
{
	BEEP = 1;
	JDQ_FS = 1;
	LED = 1;
}

}
